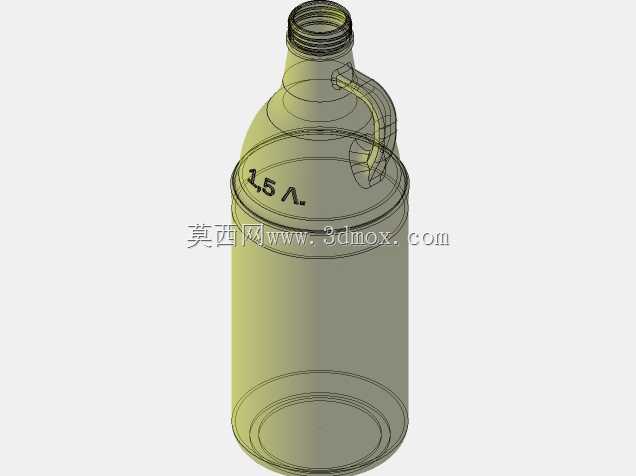

1.5升带把手玻璃储液瓶结构设计

　　这款1.5升容量的带把手玻璃储液瓶，主要面向散装饮品零售、家庭自酿饮品存储、餐饮门店分装等场景使用，日常可用来盛装啤酒、自酿果酒、散装饮品等液态物料，瓶身采用钠钙硅玻璃材质的设计思路，既满足食品接触级的安全要求，也能通过透明材质直观观察内部液体的存量与状态，方便使用者及时补充或取用内容物。从结构设计层面来看，瓶身整体采用回转体为主的造型，底部做了加厚的平底设计，放置时的接触面积足够大，静置摆放时的稳定性较好，不会因为轻微的台面倾斜出现倾倒风险，瓶身下部做了轻微的内收过渡，既方便堆叠摆放时的定位，也能在手持瓶身下部时提供更好的摩擦力，避免湿滑状态下脱手。瓶身侧面集成的一体式把手，在建模时做了贴合人手握持弧度的曲面处理，

　　把手与瓶身的连接位置做了圆弧过渡加厚，避免玻璃成型时出现应力集中的问题，日常满瓶盛装时，单手握持把手即可完成倾倒操作，把手的内圈空间预留了足够的手指穿入余量，即使佩戴薄款劳保手套也能顺利握持，不会出现卡手的情况。瓶口采用标准的外螺纹设计，螺纹的牙距与牙型匹配通用的旋盖尺寸，用户可以直接搭配市面常见的同规格密封瓶盖使用，不需要单独开模定制配套瓶盖，瓶口的端面做了磨平处理，搭配瓶盖内的密封垫片可以实现良好的密封效果，倾倒液体时不会出现沿瓶壁淌漏的问题，螺纹段的长度经过合理设计，旋合3圈以上即可达到可靠的密封强度，同时不会因为旋合行程过长导致开盖费力。瓶身正面的容量标识做了凹陷式的结构设计，不是后期印刷的标识，

　　在玻璃成型时直接做出标识造型，长期使用不会出现标识磨损脱落的问题，方便使用者快速确认容器的额定容量，在分装液体时可以直观控制灌装量，避免超量灌装导致密封时液体溢出。从安装与适配边界来看，这款瓶身的最大外径为108mm，整体高度含瓶口为265mm，把手外沿到瓶身另一侧的最大宽度为132mm，可以适配常规的冰箱门架储物格、家用橱柜层板的摆放空间，也能匹配市面上常见的1.5升规格饮品周转箱的格位尺寸，批量运输时可以直接放入标准周转箱内，不需要定制专用的运输包装。瓶身的壁厚设计遵循玻璃容器的等强度原则，底部壁厚为5mm，瓶身侧壁壁厚为3mm，瓶口螺纹段壁厚为4mm，既保证了整体的结构强度，日常轻微磕碰不会出现开裂破损，

　　也尽可能控制了瓶身自身的重量，空瓶状态下重量控制在合理范围，不会给使用者带来额外的负重负担。在结构建模的过程中，所有的过渡位置都采用了R3以上的圆角处理，没有尖锐的棱角结构，一方面是避免玻璃成型时出现应力集中导致的冷爆问题，另一方面也能避免日常使用时棱角划伤使用者的手部，瓶身内部的底面做了微小的锥度设计，向中心位置轻微倾斜，倾倒液体时可以让瓶内残留的液体尽可能汇聚到瓶口位置，减少液体的残留浪费。这款容器的结构设计充分考虑了玻璃吹制成型的工艺特性，所有的侧面结构都做了符合脱模要求的拔模斜度，没有倒扣结构，生产时可以顺利完成脱模工序，不需要复杂的模具结构，能够有效降低生产制造的模具成本与成型不良率，把手与瓶身的连接位置做了渐变的壁厚过渡，避免玻璃料在吹制过程中出现厚薄不均的问题，提升成品的合格率。
