啤酒灌装分配多路阀组管路结构

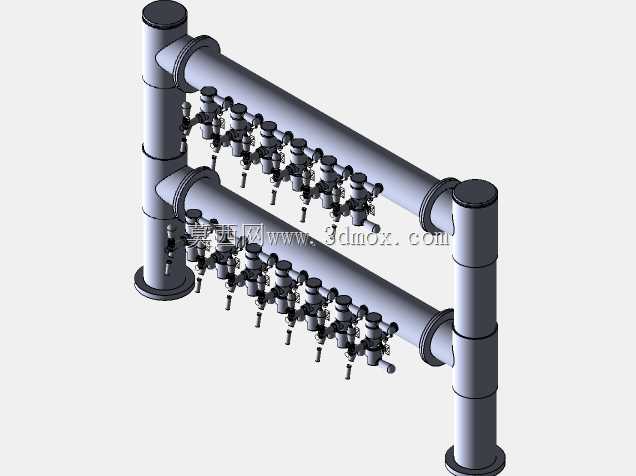

　　这套多路阀组管路结构，核心应用场景集中在商用扎啤供应系统、精酿啤酒分装作业线以及酒吧后厨的多酒头出酒管路布设环节，日常作业中承担着单路主酒液输入、多路独立分流输出的核心功能，可同时为多个出酒终端提供稳压输送的酒液通路，避免多终端同时取酒时出现的压力波动、串味、流量不均等实际作业问题。从结构设计逻辑来看，整体采用上下双层平行主管道布局，两根主管道通过两端的立式支撑柱完成刚性固定，支撑柱底部设置圆形安装法兰盘，可直接通过膨胀螺栓固定在墙面或设备安装基座上，安装时需保证主管道水平度偏差不超过1.5mm/m，避免管路内部残留酒液无法彻底排空引发的变质问题。每根主管道上均匀排布8组独立控制的截止阀，单组阀门对应一路独立出酒支路，

　　阀门采用侧装式结构，阀杆垂直向下布置，操作端预留足够的扳手操作空间，日常维护更换阀芯时无需拆解主管道，仅需关闭对应支路的上游密封即可完成作业，大幅降低运维拆解工作量。主管道与立式支撑柱的连接采用卡箍式快接结构，密封面内置食品级丁腈橡胶密封圈，既满足食品接触类部件的卫生要求，也可在管路需要深度清洗时快速拆解，完成CIP清洗流程后快速复位，相比传统焊接管路，清洗死角减少90%以上。设计过程中充分考虑了管路的流体阻力特性，主管道通径选取大于支路通径两个规格，保证满负荷16路同时出酒时，主管道内酒液流速控制在1.2m/s以内，避免流速过快引发的酒液充气、泡沫溢出问题；每路支路阀门的入口处均做了圆弧过渡处理，消除直角流道带来的局部阻力损失，

　　同时避免流道死角残留酒液。从安装边界尺寸来看，整体结构横向跨度适配常规12-16酒头扎啤机的安装间距，立式支撑柱的高度可根据现场安装空间做适配调整，底部法兰盘的安装孔位采用通用长圆孔设计，可适配±15mm的安装位置偏差，降低现场安装的对位难度。管路整体的承压能力设计为0.6MPa，可兼容常规啤酒输送系统的0.2-0.3MPa工作压力，同时预留足够的压力冗余，应对清洗过程中0.4MPa的清洗泵冲击压力。每路阀门的出口端预留标准外螺纹接口，可直接对接食品级输送软管，无需额外加装转接头，减少管路连接点的泄漏风险。在结构强度校核阶段，主管道壁厚选取满足满管酒液重量加1.5倍安全系数的要求，

　　立式支撑柱的抗弯强度可承受单侧管路满负荷时的偏载力矩，长期使用不会出现主管道下垂变形、密封面错位泄漏的问题。针对啤酒输送的低温作业场景，所有金属部件均采用304不锈钢材质，可耐受0-4℃的低温酒液长期冲刷，不会出现锈蚀、金属析出等影响酒液品质的问题，阀门内部的密封件均采用耐啤酒腐蚀的食品级材质，长期接触酒液不会出现溶胀、老化开裂的问题。实际布设时，上下两层主管道可分别输送不同品类的酒液，也可一层作为酒液输送通路、一层作为清洗回路，在每日营业结束后，切换管路通路即可完成所有支路的循环清洗，无需逐路手动操作，大幅提升日常运维效率。
