制冷系统气液分离储液罐结构设计

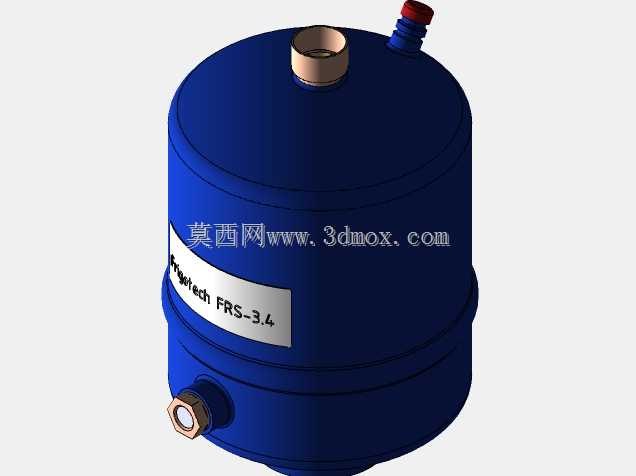

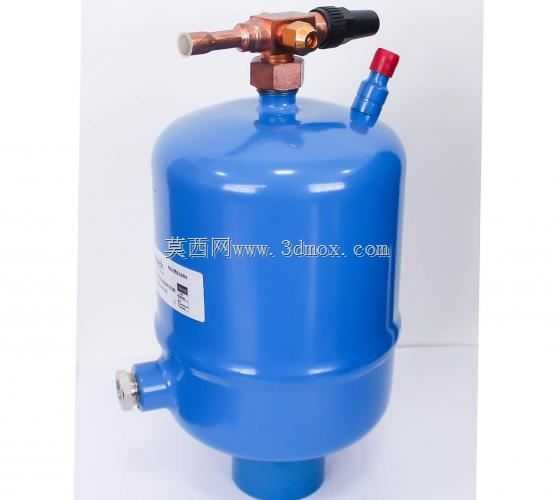

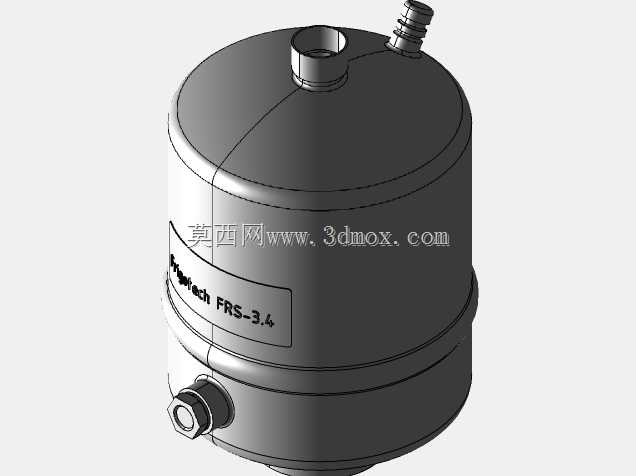

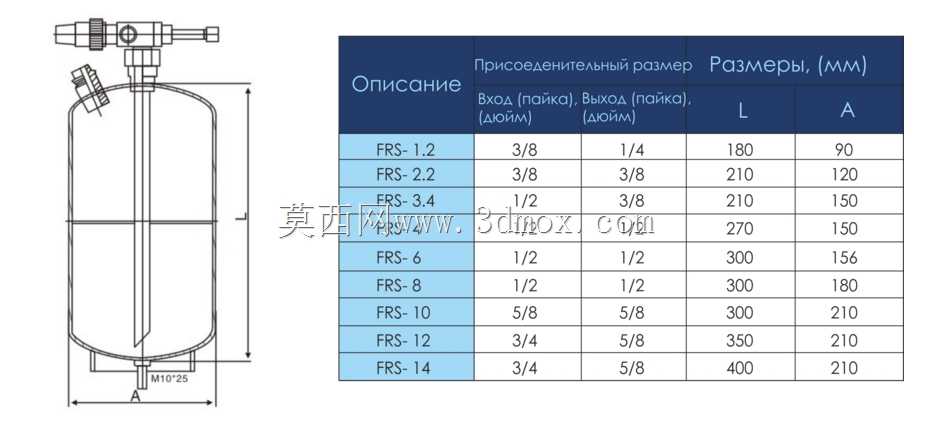

　　该部件主要应用于中小型商用制冷、冷冻冷藏及小型工业冷水机组的冷媒循环回路中，核心作用是储存制冷系统循环过程中的多余液态冷媒，同时对压缩机回气端携带的液态冷媒滴进行气液分离，避免液态冷媒直接进入压缩机气缸造成液击故障，是保障制冷压缩机长期稳定运行的关键配套部件。从结构设计来看，罐体采用立式圆柱形承压结构，上下端采用旋压成型的椭圆封头，相比平盖结构可有效降低承压状态下的应力集中系数，罐体壁厚根据常用冷媒的工作压力区间选取，适配R22、R404A、R134a等多种常规冷媒的工作压力要求，罐体表面做蓝色喷塑处理，既具备基础的防腐蚀能力，也符合制冷行业配件的常规外观标识习惯。顶部的接口设计做了功能区分，

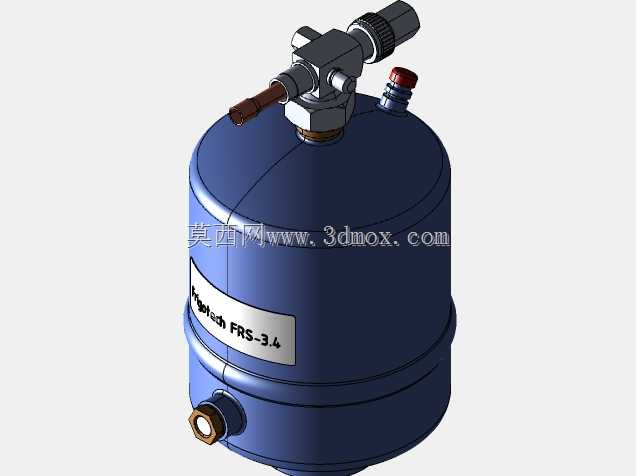

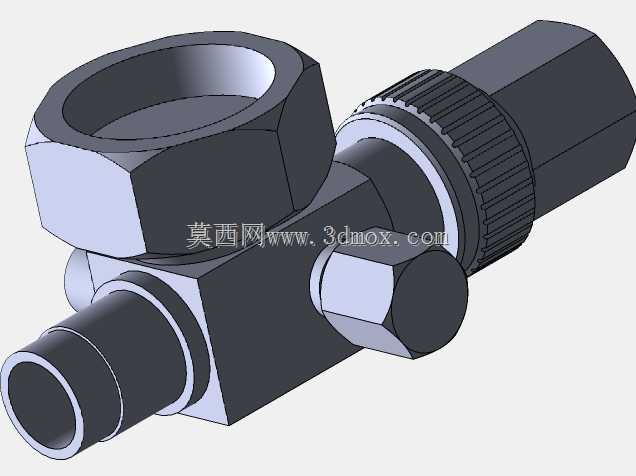

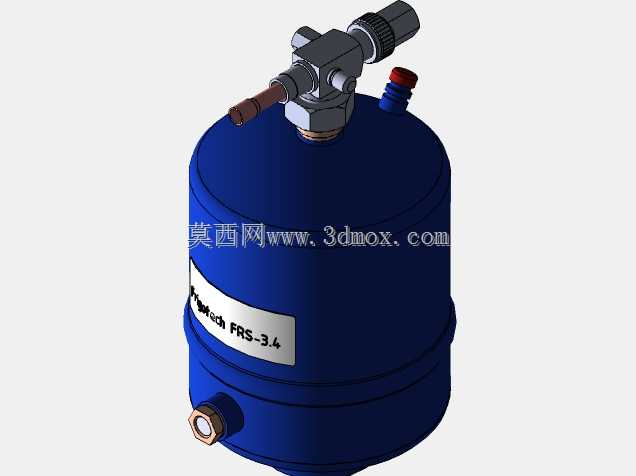

　　带黑色手柄的铜制角阀为冷媒加注与检修接口，采用黄铜锻压成型，阀杆处设置多重橡胶密封圈，可在带压状态下实现可靠密封，接口采用标准扩口连接形式，可直接匹配行业通用的紫铜冷媒管路，无需额外定制转换接头；旁侧带红色防护帽的小型接口为压力检测或安全泄压接口，可根据系统需求安装压力开关、安全阀或者压力表，实时监测罐内冷媒压力状态。罐体下部侧方设置的水平接口为系统回液入口，来自冷凝器的高压液态冷媒经节流元件降压后，从该接口进入罐体内部，通过罐体内部的扩容空间实现流速降低，气态冷媒自然上浮从顶部出口流向压缩机，液态冷媒则沉积在罐体下部，根据系统负荷变化逐步补充到蒸发器回路中。在安装边界设计上，罐体底部预留了标准安装支脚接口，

　　可通过抱箍或者螺栓直接固定在机组框架的安装平面上，整体安装占用空间紧凑，接口的朝向可根据机组管路排布需求做角度调整，适配不同布局的制冷机组装配需求。设计过程中重点考虑了罐体内部的冷媒流动路径，避免入口冷媒直接冲击罐体壁面造成的紊流，同时在出口处设置了简易的挡液结构，减少气态冷媒携带液滴的概率，罐体上预留的标签粘贴区域可标注冷媒型号、工作压力、容积等关键参数，方便现场安装与后期维护时快速识别部件参数。这类储液气液分离一体化的部件，相比单独设置储液罐和气液分离器的方案，可减少机组内的管路连接点，降低冷媒泄漏的概率，同时压缩整体安装空间，在中小型风冷冷凝机组、超市冷柜机组、小型工业冷却设备中应用十分广泛，建模过程中对各个接口的连接尺寸、密封结构、罐体的承压过渡位置都做了细节还原，可直接用于制冷机组的管路排布设计、装配干涉检查以及维修配件的测绘参考。
