适配激光切割与3D打印的立方光子窗口构件

　　做通讯类光子设备结构设计的工程师，大多碰到过窗口适配的痛点——现成的标准窗口要么安装孔位对不上设备壳体的预留位，要么外形轮廓和设备外壳的切角、避让位不匹配，要么厚度不符合光路的密封要求，最后要么改壳体模具，要么凑合用非标准件做二次加工，费工费时还容易影响光路的密封性能。这次做的这款立方光子窗口构件，就是专门针对这类定制化适配需求设计的，不管是用亚克力、铝板做激光切割成型，还是用光敏树脂、工程塑料做3D打印成型，都能直接匹配立方结构光子设备的窗口安装位，不用二次修配。

　　从实际应用场景来看，这类窗口构件主要用在小型立方结构光子通讯设备、桌面级光子检测装置、实验室自研光子实验平台的外壳上，作用是给内部的光子发射、接收模块提供透光通路，同时兼顾壳体的密封、电磁屏蔽边界的完整性，还要保证安装后和外壳外表面齐平，没有凸起或者凹陷，避免积灰或者影响设备的整体外观一致性。很多自研设备或者小批量定制的光子设备，不会专门开模做窗口件，用激光切割或者3D打印快速制作这类窗口件，能大幅缩短样机制作周期，降低小批量生产的成本。

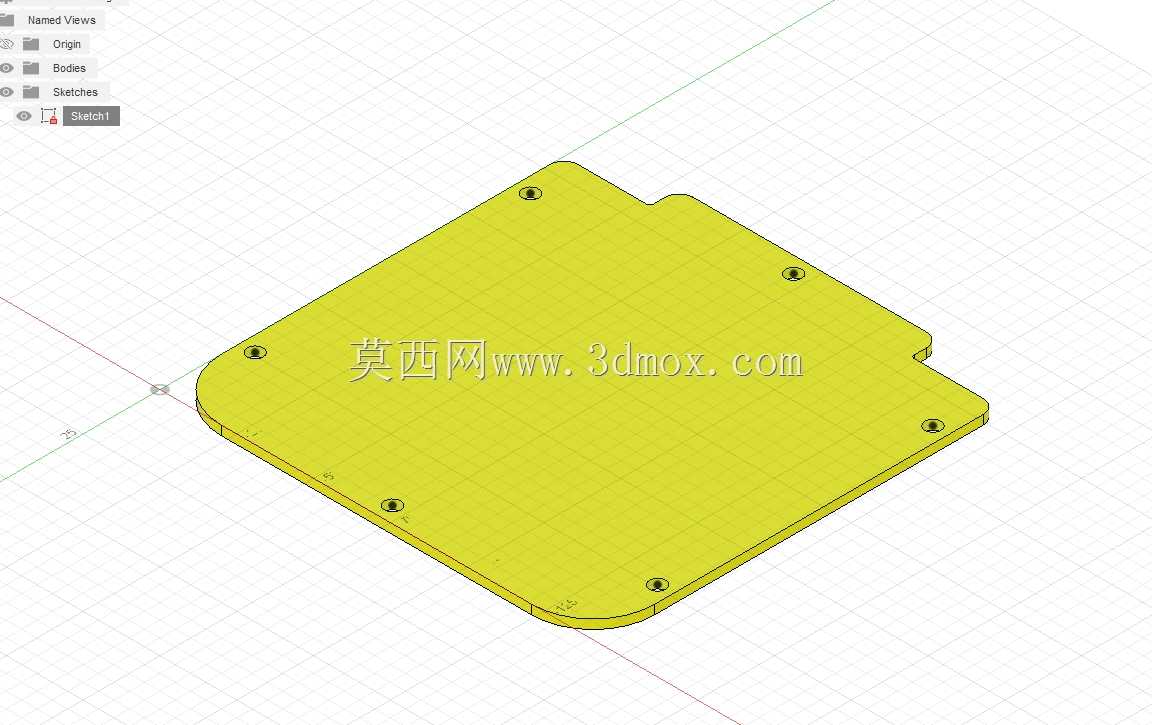

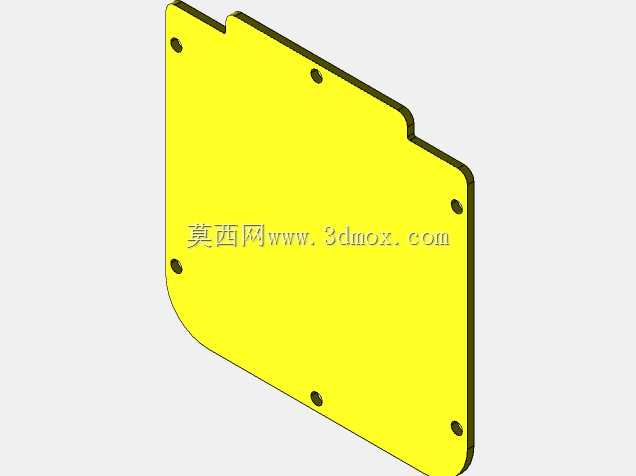

　　设计的时候首先考虑的是安装边界的适配性，整体轮廓采用带切角的方形结构，两个相邻角做了内凹避让位，刚好对应立方设备外壳上的定位凸台，安装的时候不用额外做定位治具，直接把构件卡进壳体的窗口预留槽里就能完成预定位，不会出现装反或者偏移的问题。六个安装孔位均匀分布在构件的边缘区域，孔位的中心距严格匹配立方光子设备的标准安装螺柱间距，孔口做了沉台设计，不管是用自攻螺丝还是机牙螺丝固定，螺丝头都能完全沉到构件表面以下，不会突出外表面，避免后续装配外饰件或者贴标识的时候出现干涉。

　　功能特性上，构件的中间主体区域是完整的平面，没有多余的加强筋或者凸台，保证透光区域的完整性，不会遮挡光子通路；边缘的厚度和壳体的壁厚保持一致，安装后和壳体表面完全齐平，配合密封胶条使用的时候，能保证整个窗口区域的密封性能，达到设备要求的防尘等级。构件的整体厚度做了统一设计，激光切割的时候可以直接选用对应厚度的板材，一次切割成型，不需要后续的厚度加工；3D打印的时候也不用做额外的支撑，平面朝下打印就能获得光滑的透光面，减少后处理的工作量。

　　实际选型使用的时候，只需要确认设备壳体的窗口预留槽尺寸、安装螺柱的中心距，就能直接选用这个构件的设计文件加工，不用重新绘制轮廓和孔位。如果需要调整透光区域的大小，只需要修改中间平面区域的尺寸，边缘的安装位和避让结构可以直接复用，能大幅减少重复绘图的工作量。针对不同的使用场景，激光切割可以选用透明亚克力、阳极氧化铝板、防静电PC板等不同材质，满足透光、屏蔽、防静电等不同的功能需求；3D打印可以选用光敏树脂、ABS、PETG等材质，满足快速样机验证、小批量装机的需求。

　　从结构强度来看，构件的边缘宽度做了合理设计，既不会因为太窄导致安装螺丝的时候出现开裂，也不会因为太宽占用过多的壳体空间，压缩内部光子模块的安装区域。切角避让位的圆角处理也做了优化，激光切割的时候不会出现过烧的尖角，3D打印的时候也不会因为应力集中出现翘曲变形，加工良率能得到有效保证。很多工程师在做这类窗口件的时候，容易忽略沉台深度和螺丝头厚度的匹配，要么沉台太浅螺丝头突出，要么沉台太深打穿构件，这个设计里的沉台深度是按照常用的M2、M2.5螺丝的头部厚度做的通用设计，大部分场景下都能直接使用，不需要调整参数。

　　另外在设计的时候也考虑了加工的工艺性，所有的轮廓转角都做了适配加工工艺的圆角，激光切割的时候不用做尖角补偿，3D打印的时候不用做额外的支撑处理，不管是外包加工还是自己车间加工，都能快速出件，不需要反复和加工方沟通工艺细节。对于小批量试制的场景，用这个设计加工的窗口件，装配效率比手工打磨的自制件高很多，装配后的一致性也更好，不会出现每个窗口件尺寸都有偏差的问题，能有效提升样机的装配质量。
