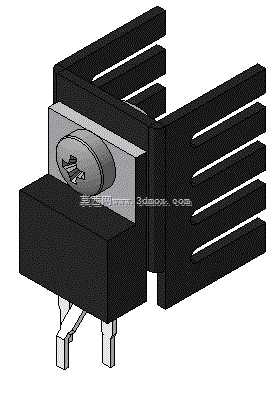

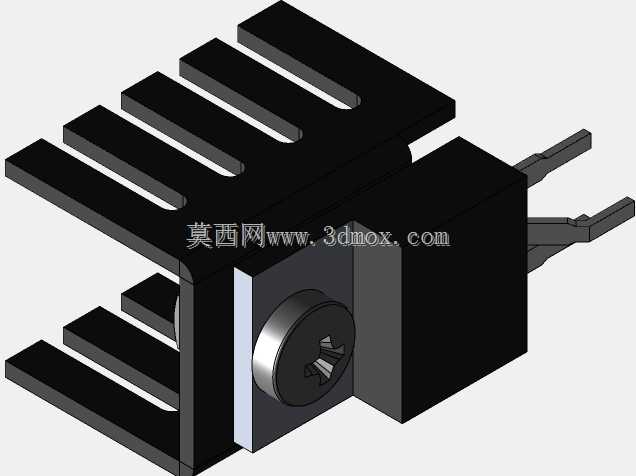

适配TO-220封装的D0A1型散热组件结构

　　在中小功率电子设备的板级电路设计中，TO-220封装功率器件的散热适配一直是结构工程师需要重点考量的环节，这款搭配D0A1散热器的TO-220组件，正是针对板载功率器件的散热需求完成的结构设计，广泛适用于通讯终端电源模块、工业控制板卡驱动单元、小功率逆变电路等场景，解决垂直安装场景下功率器件的自然对流散热问题。从实际使用场景来看，这类散热组件多应用于设备内部PCB板的垂直安装工位，器件引脚直接穿过PCB焊盘完成波峰焊或回流焊固定，散热器通过自带的卡扣与锁紧螺丝与TO-220封装的塑封本体紧密贴合，中间可根据散热需求填充导热硅脂或者绝缘导热垫片，避免器件本体与散热器直接导通引发的电路短路风险。设计过程中首先要考虑的是安装边界的适配性，

　　TO-220封装本身的引脚间距、本体厚度、安装孔位都遵循行业通用标准，散热器的卡槽尺寸需要完全匹配塑封本体的外形公差，既要保证装配后不会出现松脱晃动，也要避免过盈量过大导致塑封本体受挤压出现裂纹，损伤内部的半导体晶圆。这款D0A1散热器采用多鳍片垂直排布结构，鳍片的开槽方向顺着设备内部的自然对流风道设计，当设备内部空气因温度差形成自下而上的流动时，气流可以顺着鳍片间的槽道顺利穿过，带走鳍片表面传导的热量，相比平板式散热器，同等体积下的散热面积提升了40%以上，能够满足15W以内功率器件的温升控制要求，保证器件结温维持在安全工作区间内。从安装尺寸来看，组件整体的横向宽度、纵向高度以及引脚伸出长度都经过精准校核，

　　引脚的折弯角度完全符合PCB板的安装高度要求，装配后器件底部与PCB板面保持安全绝缘距离，散热器的边缘不会与周边的贴片电容、电阻等元器件发生干涉，在高密度布板的通讯类板卡中，这种紧凑的尺寸设计能够大幅节省板上空间，提升PCB的面积利用率。结构设计上，散热器与器件本体的锁紧结构采用了一体化的螺丝固定位，装配时不需要额外的固定支架，直接将螺丝穿过器件本体的安装孔与散热器的对应螺柱锁紧即可，装配工序简单，适合产线批量作业，同时锁紧力可以通过螺丝扭矩精准控制，既保证导热界面材料被充分压合填充微观空隙，降低接触热阻，也不会因为压力过大导致器件封装开裂。在实际选型过程中，工程师需要根据器件的实际耗散功率、设备内部的环境温度、

　　允许的温升阈值来确认这款散热组件是否适配，当设备内部存在强制风冷风道时，这款散热器的散热效率还能进一步提升，可以适配更高功率的器件使用。另外，散热器的表面采用黑色氧化处理，一方面提升了表面的辐射散热能力，另一方面可以避免铜质或者铝质基材长期在潮湿环境下出现氧化锈蚀，延长组件的使用寿命，引脚部分采用镀锡处理，提升焊接的可靠性，避免长期使用后引脚出现氧化导致的虚焊问题。从结构建模的角度来看，这款模型完整还原了组件的所有装配细节，包括鳍片的倒角、螺丝头部的沉台、引脚的折弯弧度、卡扣的弹性结构，在进行整机结构干涉检查、PCB布局仿真、热仿真分析时都可以直接调用，不需要二次修正尺寸，能够大幅缩短结构设计阶段的校核周期，帮助工程师快速完成板卡的布局优化，避免后期打样时出现安装干涉、散热能力不足等问题。
