MPXV5004DP压力传感器结构设计

　　在气动控制系统、医疗呼吸设备、暖通空调压差检测这类需要精准采集微压信号的场景里，MPXV5004DP这类压阻式压力传感器是核心的信号采集前端，做整机结构设计时，这类元件的三维建模精度直接影响后续PCB布局、气路接口匹配以及整机装配的干涉校验结果。从实际工程应用角度看，这类传感器的核心功能是将被测介质的压力差转换为线性输出的电信号，适配0-4kPa左右的微压检测量程，在民用、工业级的低压检测场景中应用十分广泛，比如家用制氧机的气道压力监测、新风系统的滤网堵塞压差判断、小型气动执行机构的压力反馈回路，都会用到同规格的压力传感元件。

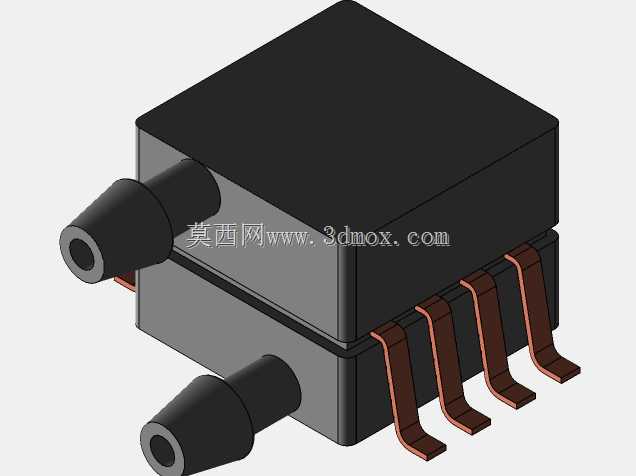

　　做这款元件的三维结构设计时，首先要明确其安装边界的硬约束：元件本体采用标准的DIP封装形式，引脚间距符合通用直插元件的2.54mm网格标准，建模时需要严格还原引脚的长度、截面尺寸以及引脚之间的相对位置，避免后续PCB封装匹配时出现插装干涉，引脚的伸出长度要兼顾波峰焊的工艺要求，不能过长导致焊接后引脚剪脚余量不足，也不能过短造成插装不到位、焊接虚焊的问题。本体部分的建模要还原其顶部的压力引气接口结构，这个接口是气路连接的核心部位，建模时要精准还原接口的内径、外径以及接口的轴向高度，因为实际装配时需要在这个位置套接硅胶导气管，尺寸偏差过大会导致气管套接后漏气，或者装配时压裂传感器本体的引气嘴。

　　从设计思路上看，这类传感器的本体外形做了倒角过渡处理，建模时不能简单做直角方块处理，要还原本体四周的注塑圆角，一方面是还原真实注塑件的工艺特征，另一方面在做整机装配干涉检查时，圆角特征能更真实地反映装配间隙，避免出现直角模型判定干涉、实际零件可装配的误判，也能避免直角模型判定无干涉、实际零件圆角位置与周边结构碰擦的问题。传感器本体的厚度方向尺寸是安装时的关键尺寸，在做PCB板堆叠设计时，这个尺寸决定了传感器上方需要预留的安全间隙，尤其是在有外壳覆盖的整机结构里，要保证传感器顶部的引气嘴不会顶到外壳内壁，同时还要预留出气管弯折的空间，避免气管被挤压造成气路堵塞，影响压力检测的准确性。

　　实际选型建模时还要考虑传感器的安装定位特征，这类直插元件在PCB上的定位依靠两个对角的引脚即可，但建模时可以在本体底部增加与PCB表面贴合的基准面特征，方便在装配环境中快速约束元件与PCB的贴合位置，提升装配效率。另外要注意，这类压力传感器的引气方向是垂直于PCB板面的，在做整机气路布局时，要结合这个方向特征规划导气管的走线路径，尽量减少气管的弯折次数，降低气路的压力损失，保证压力信号采集的精度。

　　从结构可靠性角度出发，建模时还要考虑传感器的受力边界，这类元件的引脚是主要的受力承载部位，本体部分不能承受过大的侧向力，所以在做整机结构设计时，如果传感器安装位置附近有走线或者其他结构件，要预留足够的避让空间，避免装配或者后续使用过程中其他部件挤压传感器本体，造成引脚脱焊或者本体内部的压阻芯片损坏。对于有振动工况的应用场景，还可以在模型中预留出点胶固定的空间位置，在传感器本体与PCB之间的间隙处填充固定胶，提升元件的抗振动性能，建模时预留的点胶空间不能影响引气嘴的气路通畅，也不能覆盖引脚的焊接部位，避免影响焊接质量或者后续的维修拆换。

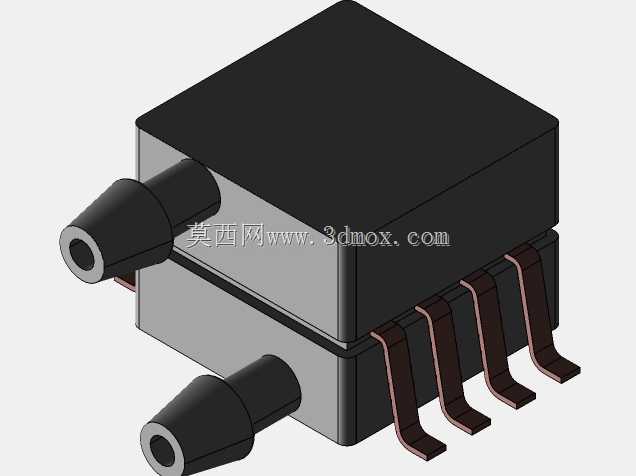

　　在做气路匹配设计时，要结合传感器引气嘴的尺寸选择适配的气管规格，通常引气嘴的外径设计是适配标准内径的硅胶软管，建模时可以将配套的气管接头模型与传感器做匹配校验，确认气管套接后，套接深度足够保证气密性，同时气管的外壁不会和周边的电容、电阻等其他电子元件发生干涉。对于需要同时检测正负压差的应用场景，要注意这款传感器的两个压力端口的位置区分，建模时要还原两个端口的相对位置标识特征，避免装配时接反正负压管路，造成检测信号反向，影响整机的控制逻辑判断。

　　另外，这类传感器的工作温度范围适配常规的工业与民用场景，建模时不需要额外考虑高温隔热的结构，但如果是应用在靠近热源的位置，在整机结构布局时要通过三维模型的距离测量，确认传感器与热源之间的距离满足散热要求，避免长期高温工作造成传感器的测量精度漂移，缩短元件的使用寿命。在做三维模型的细节处理时，本体表面的标识凹痕不需要做过高精度的还原，但核心的安装、接口、引脚尺寸必须与实际元件的规格书参数保持一致，保证模型可以直接用于后续的工程出图、装配校验以及3D打印样件的结构匹配验证，真正让三维模型服务于实际的产品开发流程，而不是仅做外观展示使用。
