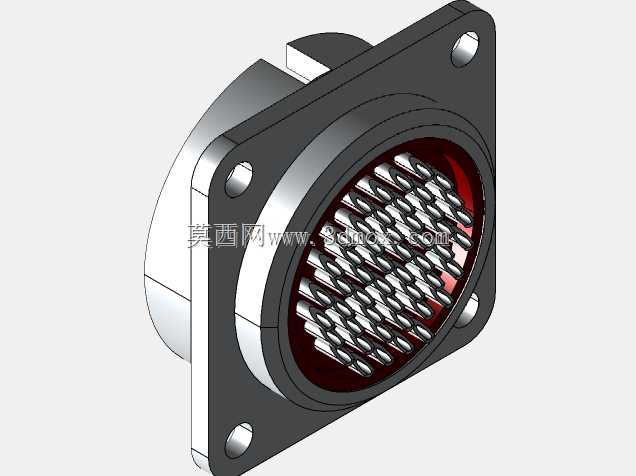

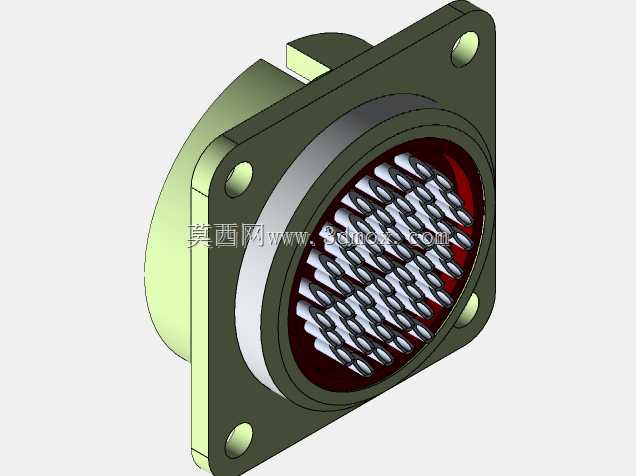

RS-50-BTV外螺纹圆形电连接器结构

　　这款外螺纹式圆形电连接器，主要面向通讯基站内部信号链路、户外工业通讯终端、机载通讯设备的线缆对接场景，在实际布线作业中，承担多芯信号线缆的快速对接与物理固定作用，避免设备运行过程中因振动、拉扯导致的信号中断问题。从结构设计逻辑来看，外螺纹锁紧结构是这款接头的核心设计点，区别于卡扣式快速接头，螺纹锁紧的抗振动冗余量更高，在户外强风环境、车载移动通讯设备的持续振动工况下，不会出现松脱移位的问题，螺纹旋合长度经过匹配计算，既保证足够的啮合扣数满足拉脱力要求，又不会因为旋合行程过长增加现场接线的操作时长。接头主体采用圆柱式外形，外壳做了等壁厚设计，在三维建模过程中，优先保证内部插针安装腔的同轴度，插针排布采用圆周阵列布局，

　　不同线径的信号针做了差异化的孔径匹配，避免插装过程中出现混针、错装的问题，安装法兰端预留了密封槽位，可适配O型密封圈实现IP67级的端面密封，满足户外淋雨、凝露环境下的绝缘防护要求。从安装边界尺寸来看，接头主体外径控制在50mm级别，外螺纹规格匹配通用通讯线缆的格兰头尺寸，尾部线缆出线口做了锥面过渡，避免线缆弯折时出现应力集中导致的线芯断裂，安装时的轴向预留尺寸需要覆盖螺纹旋合长度加上尾部线缆的弯曲半径，最小弯曲半径按照线缆外径的6倍预留，避免线缆过度弯折影响信号传输性能。在实际设备选型过程中，这类外螺纹连接器多用于需要频繁维护拆卸的通讯节点，相比焊接式固定接头，可拆卸的结构能够大幅降低后期线路检修的更换成本，

　　插针接触件采用镀金处理，降低接触电阻，保证弱信号传输过程中的损耗控制在允许范围内，外壳材质选用锌合金压铸成型，建模时已经预留了压铸脱模斜度，壁厚均匀控制在1.5mm到2mm之间，避免压铸过程中出现缩孔、冷隔等成型缺陷，外壳表面做导电氧化处理，兼顾电磁屏蔽性能与防腐蚀能力，在强电磁干扰的工业通讯场景下，能够有效屏蔽外界电磁杂波对内部信号传输的影响。建模过程中对螺纹部分做了精确的牙型匹配，牙型角60度，螺距符合通用公制螺纹标准，和配套的内螺纹接头能够实现无卡滞旋合，锁紧到位后端面的密封圈压缩量控制在25%左右，既保证密封性能，又不会因为压缩量过大导致密封圈永久变形失效。插针安装孔的位置度公差控制在0.05mm以内，

　　保证对接时所有插针能够同步导入对应的插孔，不会出现单针弯折的问题，绝缘体部分采用耐高温工程塑料，建模时预留了插针压装的过盈量，保证插针压装后不会出现轴向窜动，在承受规定范围内的拉拽力时，插针不会从绝缘体中脱出。在实际布线应用中，这类连接器的安装位置需要避开设备的散热风道直吹区域，避免长期冷热交变导致螺纹配合面出现凝露锈蚀，同时接线时需要按照线号对应插针位号，避免接线错误导致的信号链路故障，尾部线缆固定需要和接头尾部的电缆夹做可靠压紧，承受线缆拉拽力的是电缆夹结构，而不是内部的插针焊接点，这也是结构设计时特意做的力传导路径优化，将外部拉扯的力直接传导到接头外壳，不作用在接触件上，提升接头的整体使用寿命。
