高精度YZC-1B型5kg量程应变计结构

　　在小量程静态载荷检测场景中，这类5kg量程的应变计是桌面级称重设备、小型物料分装装置、精密测力夹具的核心敏感元件，日常接触到的小型珠宝秤、实验室精密配料天平、微型压力测试工装里，都能找到同结构应变元件的应用身影。不同于大量程工业称重传感器的厚重结构，小量程应变计的弹性体设计需要兼顾形变灵敏度与结构刚性，既要保证在满量程载荷下产生足够被应变片捕捉的微形变，又要避免过载时出现不可逆的塑性变形，这也是这类小量程元件设计的核心平衡点。

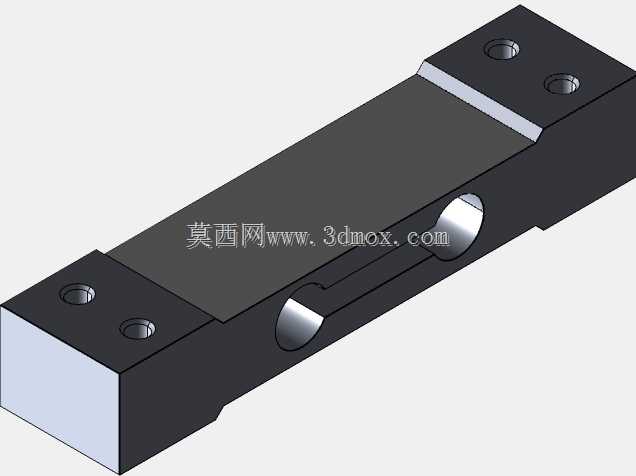

　　从结构设计逻辑来看，该应变计采用平行梁式弹性体结构，这种结构的优势在于载荷作用点的微小偏移不会对输出信号产生明显干扰，对于安装对位精度要求相对宽松，很适合小型设备的快速装配场景。弹性体的应变区做了局部减薄处理，减薄区域的厚度经过反复校核，确保5kg额定载荷下，应变片粘贴位置的微形变控制在合理区间，既不会因为形变过大导致应变片基底疲劳，也不会因为形变不足导致输出信号信噪比过低，影响后续采样精度。弹性体的材质通常选用高强度铝合金，经过时效处理消除内应力，避免长期使用过程中因为应力释放导致零点漂移，这一点对于需要长期稳定工作的检测类元件至关重要。

　　安装边界方面，这类平行梁应变计的固定端设置了两个对称的安装孔位，孔位间距与常见的小型称重支架安装尺寸匹配，固定端需要通过螺栓刚性连接在设备基座上，避免连接松动导致的测量数据波动；载荷端设置有专门的载荷承接台面，台面带有定位螺纹孔，用于连接称重托盘或者压头，安装时需要保证载荷方向与弹性体的受力方向同轴，避免侧向力作用在弹性体上，侧向力不仅会带来测量误差，长期受侧向力作用还会导致弹性体产生不对称形变，缩短元件的使用寿命。

　　应变片的粘贴位置选在弹性体形变最大的平行梁上下表面，采用全桥贴片方式，这种接线方式可以自动补偿温度变化带来的应变片阻值漂移，同时抵消弹性体受载时产生的附加弯矩影响，输出的差分信号线性度更好，后续信号调理电路的校准难度更低。在建模过程中，需要对应变区的圆角过渡做精细化处理，避免直角位置产生应力集中，实际生产中这些圆角位置如果加工不到位，很容易在反复加载过程中出现微裂纹，最终导致元件失效。

　　实际应用中，这类应变计通常会搭配高精度信号放大电路使用，将应变片输出的毫伏级差分信号放大到标准电压信号，再接入AD采样模块转换为数字量，经过校准后就可以输出准确的载荷数值。在小型自动化设备里，这类应变计还经常被用来做接触力检测，比如小型机械手的夹持力反馈、精密压装设备的压装力监测，凭借小量程下的高灵敏度特性，可以捕捉到几克级的载荷变化，满足精密装配场景的力控需求。

　　设计这类元件的三维模型时，除了要还原弹性体的整体外形尺寸，还需要准确还原应变区的厚度、安装孔的位置公差、载荷端的连接尺寸，这些尺寸直接决定了后续结构装配的适配性。很多工程师在选型时容易忽略弹性体的安装空间预留，这类平行梁结构在满量程加载时，自由端会产生向下的微位移，设计安装结构时需要在自由端下方预留足够的形变间隙，避免加载过程中自由端触碰到基座，导致测量数据失真。另外，应变片的走线槽位置也需要在模型中体现，方便后续布线设计，避免走线被结构件挤压，损坏应变片的引线。

　　从长期使用的可靠性角度考虑，弹性体表面通常会做阳极氧化处理，提升表面硬度与抗腐蚀能力，应变片粘贴完成后会在表面覆盖防护胶层，隔绝潮气与粉尘，避免应变片受潮导致绝缘性能下降。在三维建模时，这些防护层的厚度虽然很薄，但在做装配干涉检查时也需要纳入考量，尤其是在紧凑的设备内部结构中，微小的尺寸偏差都可能导致装配干涉。
