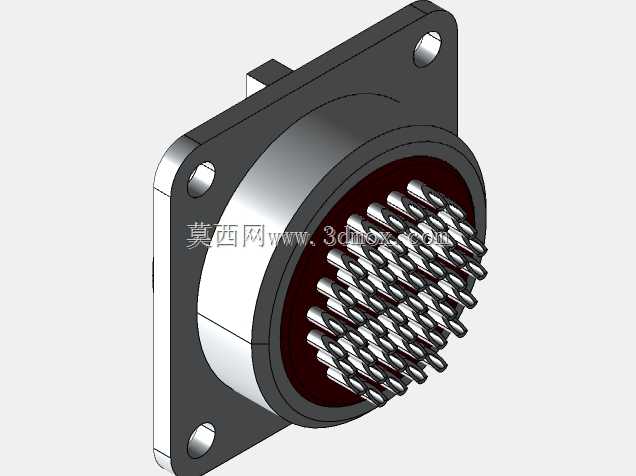

RS-50-BTV阴螺纹圆形电连接器结构设计

　　在通讯基站设备、户外工业测控终端、机载信号传输单元这类需要频繁插拔维护、同时要兼顾密封防护的布线场景里，螺纹连接式圆形电连接器一直是信号与小功率电源传输的首选部件，RS-50-BTV阴螺纹端接的这款连接器，就是针对需要螺纹锁紧配合的安装场景开发的接插组件。从实际工程选型的角度看，这类连接器的核心作用是在两个相对独立的设备腔体之间，建立稳定的多芯信号通路，同时依靠阴螺纹的配合结构，实现接插端的轴向锁紧，避免设备运行过程中受振动、拉扯导致的接插松脱，相比卡扣式快插连接器，螺纹锁紧的抗振冗余量更高，在户外风电通讯节点、轨道交通车载通讯模块这类持续受机械振动的工况下，连接可靠性更有保障。

　　这款连接器的设计思路完全围绕密封锁紧与多芯集成两个核心需求展开，外壳采用圆柱形回转体结构，主体外壳壁厚均匀，既满足注塑或金属压铸成型的工艺要求，也能在接插配合时提供足够的结构强度，避免插拔过程中外壳变形导致插针错位。端接位置的阴螺纹采用标准管螺纹参数设计，螺纹牙型公差控制在中等配合精度区间，既可以和对应规格的阳螺纹端接件实现顺畅旋合，也能在配合密封圈后达到IP67级的防护等级，阻止户外环境下的雨水、粉尘进入接插腔体内部，避免芯线之间出现短路、接触电阻增大的问题。接插端面设计有定位销槽结构，和公端连接器配合时只有对准定位销才能完成插合，从结构上避免了错插、斜插导致的插针弯折、接触件损坏问题，多芯接触件按照圆周等距排布，不同线径的电源芯与信号芯做了分区排布，减少电源通路对弱信号传输的电磁干扰。

　　从安装边界尺寸来看，这款连接器的主体外径控制在50mm规格对应的尺寸区间内，法兰安装边的孔位按照标准圆形连接器的安装孔距设计，不需要在设备面板上重新定制非标准开孔，直接替换同规格的其他型号连接器即可完成设备升级。旋合螺纹的有效旋合长度设计为8个螺距，既保证足够的锁紧力，也不会因为旋合行程过长导致现场安装维护效率降低，尾部的线缆密封端采用阶梯式橡胶圈密封结构，可以适配不同外径的通讯线缆，穿线后拧紧尾部压帽就能实现线缆与连接器尾部的密封固定，同时提供线缆的抗拉拽保护，避免线缆受外力拉扯时直接作用在内部焊接点上。

　　在实际建模过程中，需要重点关注几个配合面的公差匹配：首先是阴螺纹的中径公差，要和公端螺纹的配合公差带对应，避免出现旋合过紧或者旷量过大的问题；其次是内部接触件安装孔的位置度，必须保证每个插孔的位置和公端插针的位置偏差控制在0.1mm以内，否则插合时会出现插针顶偏的问题；最后是外壳端面的密封槽尺寸，密封圈的压缩量要控制在25%-30%之间，压缩量过小会导致密封失效，压缩量过大则会导致旋合阻力过大，现场安装困难。另外，连接器外壳的防滑滚花位置设计在旋合螺母的外圆周面，滚花的齿深和齿距按照手动旋合的摩擦力要求设计，不需要借助专用工具就能完成手动锁紧，在狭小的设备安装空间里操作更便捷。

　　这类连接器在通讯系统的布线设计中，通常会用在设备腔体的外部接口位置，一端焊接在设备内部的PCB板或者接线端子上，另一端通过阴螺纹和带阳螺纹的线缆端连接器旋合，形成完整的信号传输通路。相比焊接式的固定连接，这种可插拔的螺纹连接结构，在设备后期维护、模块更换时不需要重新焊接线缆，只需要旋开连接器就能完成模块拆卸，大幅降低现场运维的时间成本。同时，金属材质的外壳还能提供连续的电磁屏蔽通路，把连接器内部的信号通路完全包裹在金属腔体内部，减少外界电磁干扰对通讯信号质量的影响，在强电磁干扰的工业厂区通讯场景下，这一特性对保证通讯链路的稳定性尤为重要。
