双电机卧式泵组管路集成撬装结构

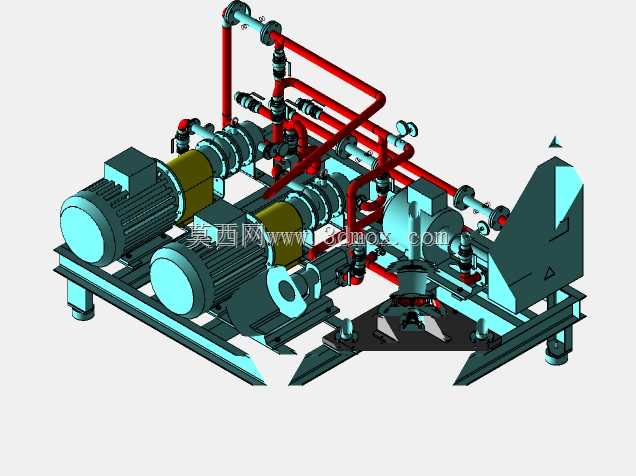

　　这套撬装式双电机泵组结构，主要面向工业流体输送场景的集成化部署需求，常见于化工介质循环、厂区供水增压、工艺流体中转、冷却系统循环等工况，相比现场散件拼装的泵组，集成撬装的形式能大幅缩减现场安装的施工周期，降低管路对接的错装风险，所有管路与泵体、电机的同轴度、连接密封性都在预制阶段完成校验，到场后仅需对接进出口主管路与供电线路即可投入使用。从结构布局来看，整套设备采用共用底架的承载形式，底架为型钢焊接成型的框架结构，预留了地脚安装孔位与吊装点位，能够适配常规工业厂房的设备基础安装要求，安装边界需要预留两侧电机的检修空间、管路阀门的操作空间，整体布局紧凑，将两台卧式离心泵平行布置在底架中部，驱动端配套的异步电机通过联轴器与泵体直连，

　　传动路径短，传动效率损失小，联轴器位置预留了护罩安装位，避免运行过程中杂物卷入传动部位。管路系统采用红漆标识的压力管路设计，进出口端设置了多组控制阀门、旁路支管与压力检测接口，既可以实现双泵并联运行提升总输送流量，也可以单泵独立运行互为备用，在单台泵需要检修维护时，通过阀门切换就能隔离故障泵，不影响整个系统的连续运行，管路的走向充分考虑了流体阻力优化，弯头位置采用大曲率半径的成型管件，减少介质输送过程中的压损，管路上的法兰连接点位都预留了密封件安装空间，方便后期拆解维护。设计过程中优先考虑了运维的便利性，电机与泵体的安装座都设置了可调式顶丝结构，方便安装调试阶段调整电机与泵轴的同轴度，补偿加工与焊接过程中产生的形位误差，

　　底架上对应泵体排污、管路泄放的位置都预留了接液槽结构，避免检修泄放的介质污染现场地面。整套撬装结构的重心经过配平计算，吊装过程中不会出现侧倾风险，底架的型钢选型经过承重校核，能够承载两台电机、泵体以及管路充液后的总重量，长期运行不会出现底架变形导致的轴系偏移问题。从功能特性来看，这套集成泵组可以适配清水、低粘度工业介质等多种流体的输送需求，不同工况下仅需要更换对应密封形式的泵机与适配管路材质即可，不需要改动整体撬装框架的布局，通用性较强。管路的支架都采用焊接固定在底架上，避免设备运输、运行过程中管路产生振动位移，管路与泵体的连接位置都设置了软连接的安装预留位，可以有效阻隔泵体运行产生的振动传递到主管路，降低整个系统的运行噪音。

　　在安装边界上，设备进场前需要确认基础的水平度满足安装要求，进出口管路的对接位置要与撬装预留接口的标高、中心距匹配，避免强行对接产生额外的装配应力，设备四周预留的检修通道宽度需要满足日常巡检、易损件更换的操作空间，尤其是电机风扇端、泵体密封端的位置，不能有遮挡物影响散热与拆装操作。
