双孔接线式电子设备电源连接端子

　　在低压配电、工控电路板集成、小型电子设备内部走线的场景里，这类双孔接线端子是极为常见的连接部件，很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，往往在PCB布局走完、外壳结构定型后才发现端子的插拔空间、接线余量不足，导致后期改模的情况比比皆是。从实际使用场景来看，这类端子主要承担单路电源或者信号回路的导线压接导通功能，两个独立的接线孔可以分别接入火线与零线，或是一组差分信号线路，相比焊接式的接线柱，它不需要操作人员掌握焊接技能，仅通过拧紧孔内的压线螺丝就能完成导线固定，现场装配、后期维护的效率要高出不少，在小功率消费电子、工控传感模块、通讯终端设备的内部布线环节应用十分广泛。

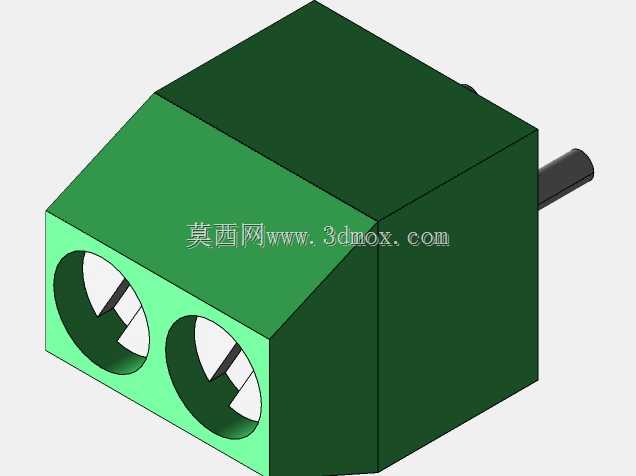

　　从功能特性上看，这款端子的绝缘外壳采用硬质绝缘工程塑料成型，深绿色的主体部分承担绝缘防护与结构支撑作用，前端浅绿色的安装面直接贴合PCB板面或者设备安装基面，两个圆形接线孔内部嵌有铜质导电夹片，夹片自带的开口结构可以适配不同线径的单股硬线或者多股软线，当拧紧尾部的锁紧螺丝时，夹片会向内收缩牢牢抱紧插入的导线，既保证导电接触面积足够，避免长期通电出现接触不良、发热氧化的问题，也能提供足够的拉脱力，防止设备受震动时导线松脱。端子侧面伸出的定位插脚是用来插入PCB上对应的定位孔，过波峰焊时可以直接固定在板面上，不需要额外增加固定结构，对于批量生产的SMT或者波峰焊工艺来说，这种结构能大幅减少组装工序的人工成本。

　　在做这类端子的三维建模时，首先要确认的是安装基面的贴合公差，前端安装面的平面度需要控制在合理范围内，避免焊接后端子出现倾斜，导致接线孔与外壳的过孔错位；其次是接线孔的中心距，这个参数直接决定了相邻两个接线位的电气间隙，在AC220V的应用场景下，电气间隙不能低于3mm，否则容易出现耐压不足、爬电的风险，建模时不能只看样本上的标称尺寸，还要把塑料外壳的成型收缩率考虑进去，通常ABS或者PA材质的收缩率在0.5%左右，模具开模时要提前放好收缩余量，避免量产时中心距偏小导致安规测试不通过。

　　外形尺寸方面，这类端子的整体高度要匹配设备外壳的内部净空，很多薄型化的消费电子设备内部空间十分紧凑，端子顶部到外壳内壁的距离如果小于2mm，在做安规耐压测试时容易出现击穿风险；尾部的压线螺丝行程也要提前核算，当螺丝拧到最松位置时，螺丝尾部不能超出端子的后端轮廓，否则会和旁边的电容、电阻等元器件产生干涉，很多新手工程师在布局时只留了端子本体的安装空间，没考虑螺丝松开后的伸出量，导致实际组装时螺丝顶到旁边的元件，造成电路板短路。另外接线孔的进线角度也有讲究，这款端子采用斜向进线的设计，相比垂直进线的端子，导线插入后是斜向引出，不会在端子正上方占用过多垂直空间，对于内部高度受限的设备来说，这种结构能有效压缩整机的厚度尺寸，在做整机结构堆叠时，要提前算好导线弯曲半径，多股软线的弯曲半径通常取线径的3-5倍，预留足够的走线空间，避免导线被外壳或者其他结构件压伤，造成绝缘层破损短路。

　　在实际选型应用时，还要根据通过的额定电流选择适配的型号，3.5mm间距的端子通常额定电流在10A左右，适配20AWG到16AWG的导线，如果应用在电机驱动、电源输出等大电流场景，还要核算导电夹片的载流面积，避免长期大电流工作时端子过热，造成塑料外壳融化变形。建模过程中对于导电部件的材质也要做区分，铜质夹片通常采用锡青铜或者黄铜镀镍的材质，表面镀层可以防止氧化，降低接触电阻，在三维模型里要把夹片的弹性结构还原出来，也就是夹片上的开口缝隙，这个缝隙的宽度决定了夹片的抱紧力，缝隙过小会导致导线插不进去，缝隙过大则抱紧力不足，导线容易被拉出，设计时要根据适配线径的范围做弹性形变仿真，确保在最小线径和最大线径下都能保持足够的接触压力。
