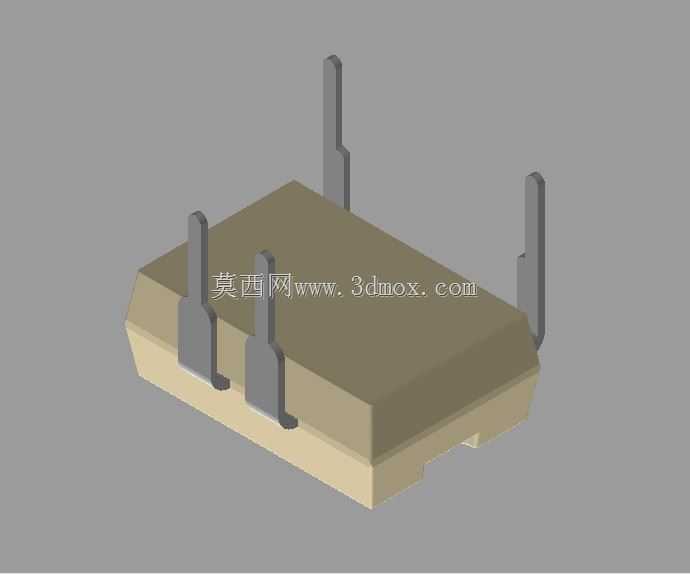

直插四引脚DIP封装继电器三维结构

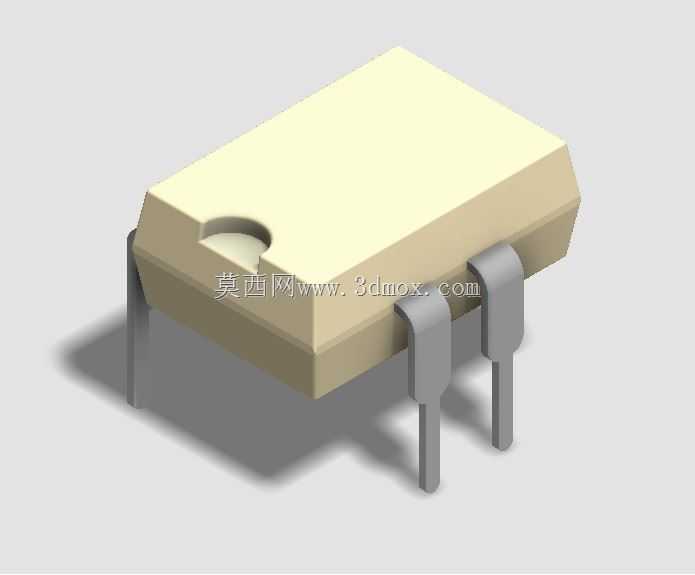

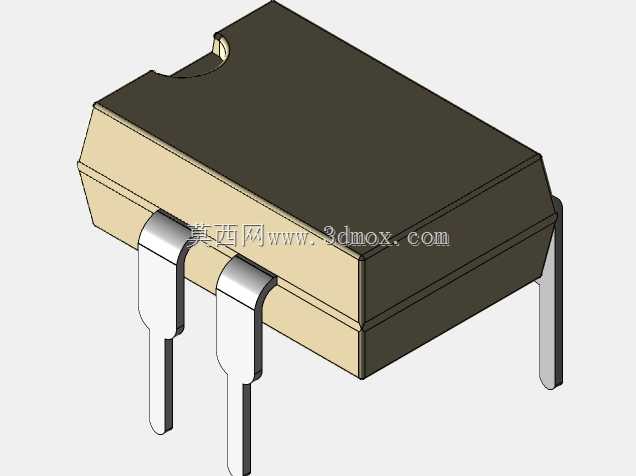

　　在光伏控制回路、小功率信号通断场景里，这类四引脚直插封装的继电器是PCB板上极为常见的隔离通断元件，建模时首先要匹配波峰焊工艺的安装公差，引脚伸出塑封本体的长度、引脚间距严格对应300mil标准DIP焊盘孔位，避免出现插装时引脚偏位、过波峰焊后虚焊的问题。塑封本体顶部的半圆定位缺口是建模时特意保留的结构，这个结构对应PCB丝印层的定位标记，生产插装时作业人员可以快速识别引脚1的位置，反向插装的不良率能降低九成以上，同时这个缺口也兼顾了塑封成型时的排气需求，减少封装内部气泡残留对绝缘性能的影响。引脚采用弯脚直插结构，折弯处的圆角半径严格匹配五金冲压的工艺极限，不会出现建模时直角折弯导致实际生产时引脚应力集中、插拔断裂的问题，

　　引脚表面的镀层区域在建模时也做了区分，对应焊盘浸润的有效区域，超出部分不需要做镀锡处理，降低元件生产成本。这类继电器主要用在光伏汇流板的信号检测回路、通讯终端的电源隔离回路里，额定负载下可以实现控制侧与负载侧的电气隔离，避免高压侧串入低压控制回路损坏主控芯片，建模时塑封本体的爬电距离在两个引脚之间留足了安全间隙，满足安规认证里的电气间隙要求，不需要额外增加绝缘挡片就能通过耐压测试。从安装边界来看，塑封本体的高度控制在常规直插元件的高度范围内，不会和上层的屏蔽罩、结构件产生干涉，引脚伸出PCB背面的长度预留了1.5mm的剪脚余量，过波峰焊后可以根据工艺要求剪去过长引脚，避免背面引脚过长触碰到外壳金属部分造成短路。

　　建模时特意还原了塑封本体的哑光塑壳质感，和实际生产用的阻燃PBT材质外观一致，引脚的金属质感也做了区分，没有做过度的镜面渲染，更贴近工程选型时的实际视觉效果，结构设计人员在做PCB布局时，可以直接调用这个模型核对元件间距，不需要额外测量元件尺寸，能大幅缩短Layout阶段的核对时间。在通讯终端的电源控制回路里，这类继电器负责控制备用电池的充放电回路通断，低线圈功耗的特性可以降低待机状态下的电量损耗，塑封本体的耐温范围匹配回流焊、波峰焊的温度曲线，不会出现过炉后塑壳变形、引脚移位的问题，建模时本体的各个棱边做了微小的倒角处理，对应实际塑封件的脱模斜度，不会出现建模时直角棱边导致实际生产时脱模困难、飞边过多的问题。从结构强度来看，

　　引脚和塑封本体的结合处做了局部加厚的结构，避免插装时引脚受力从塑壳里脱出，这个细节在很多通用DIP元件模型里经常被忽略，实际生产时如果这个位置没有加强，手工插装或者AI自动插装时很容易出现引脚松动、本体脱落的不良。在光伏类控制板的应用场景里，这类继电器需要在宽温域环境下稳定工作，建模时本体的外形尺寸没有做负公差放大，严格按照元件规格书的标称尺寸建模，确保在高低温环境下塑壳膨胀收缩时不会和周边的电容、电阻元件产生挤压，避免长期使用后元件受力脱焊。
