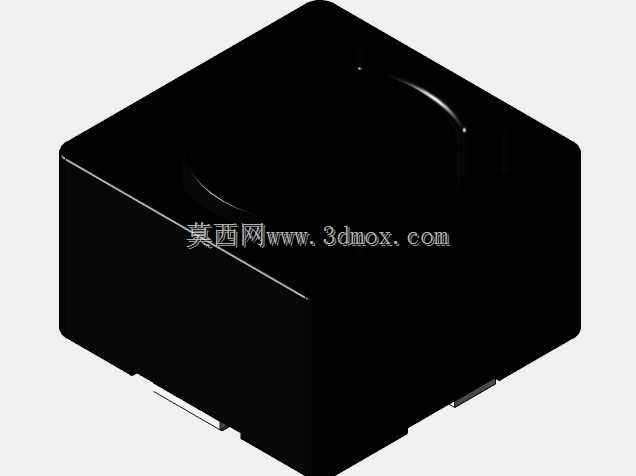

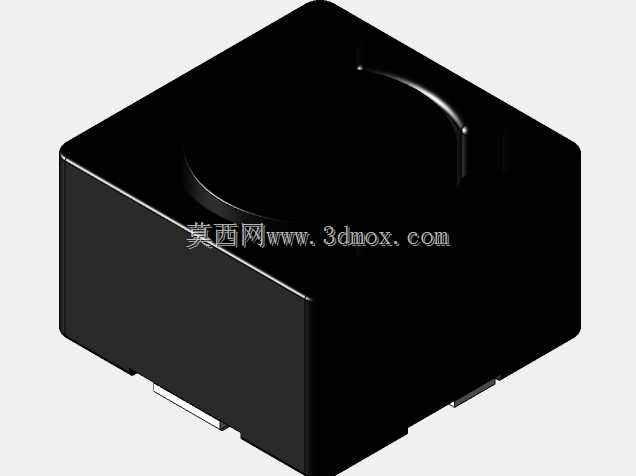

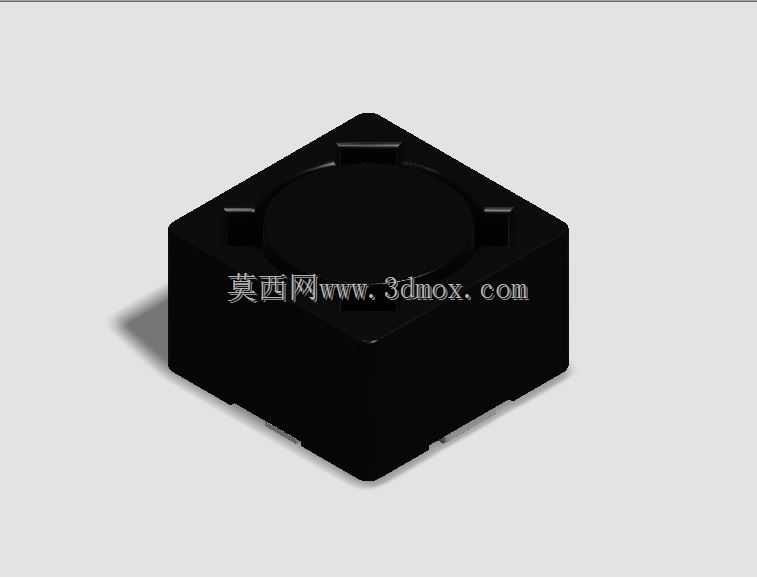

贴片式功率电感器CDRH74三维数模

　　在消费类电子、工业控制板卡的PCB布局设计环节，板载功率电感的选型与装配校核直接影响整板的EMC表现与电源回路稳定性，这款CDRH74系列屏蔽式功率电感的三维数模，可直接导入主流PCB设计软件与机械结构校核环境，帮助结构工程师在布局阶段完成元件干涉校验、安装空间预留、焊接焊盘匹配等核心工作。从实际应用场景来看，这类电感常被布置在DC-DC电源回路的输出端，承担储能、滤波、抑制电流纹波的作用，常见于便携通讯设备、车载电子模块、工业传感板卡的电源管理区域，由于采用磁屏蔽结构设计，其漏磁量远低于开放式工字电感，能够减少对周边高频信号线路的电磁干扰，适合高密度布板的紧凑型电子设备使用。

　　从产品功能特性来看，该款电感采用方形屏蔽磁罩结构，外部为一体化成型的磁性外壳，将内部绕组完全包裹在磁路内部，既能够提升电感的饱和电流承载能力，也可以降低工作状态下的磁辐射外泄，避免干扰板上的射频模块、高精度传感线路。底部采用标准SMD贴片焊盘设计，可适配回流焊工艺，生产环节无需额外插件工序，能够适配SMT高速贴片机的自动化生产流程，减少人工装配的误差与工时消耗。磁罩顶部预留的圆形平面区域，可在整板测试时作为探针接触点，方便生产环节的电感参数抽检，不需要额外设计测试点位。

　　在设计思路层面，这款电感的数模完全还原了实物的安装边界与外形特征，建模时严格遵循元件实际的公差范围，将外形轮廓的倒角、焊盘的突出尺寸、底部与PCB表面的贴合间隙都做了精准还原，避免结构设计时出现空间预留不足导致的装配干涉。很多工程师在PCB布局时容易忽略元件的实际高度与周边结构件的间隙，比如板卡上方的屏蔽罩、外壳内壁的加强筋、相邻接插件的操作空间，这款数模的高度尺寸精准还原实物的4.5mm总高，在做堆叠设计时可以直接作为高度参考，不需要反复核对规格书的尺寸参数，减少设计阶段的反复修改。

　　外形尺寸与安装边界方面，该电感本体长宽为7.3mm*7.3mm，属于7070规格的贴片电感范畴，焊盘采用对称分布的两侧引脚设计，焊盘的宽度、伸出本体的长度、焊盘之间的间距都严格匹配量产元件的实际尺寸，导入PCB设计软件时可以直接对应封装焊盘，不需要额外调整封装尺寸。本体底部与PCB接触的平面做了0.1mm的间隙预留，还原实际焊接时焊锡厚度带来的高度差，避免结构仿真时出现元件与PCB板表面零间隙的错误，导致整板堆叠高度计算出现偏差。磁罩四个边角做了小尺寸倒角处理，建模时也完整还原了这一细节，在做自动化贴装的吸嘴吸附仿真、元件料带排布校核时，能够准确匹配吸嘴的吸附位置与料带的型腔尺寸，提前预判贴装过程中可能出现的吸嘴偏移、元件卡料等问题。

　　对于结构设计从业者来说，这类标准电子元件的精准数模能够大幅缩短板卡结构设计的周期，不需要自己对照规格书逐尺寸建模，也避免了自行建模时的尺寸误差导致的后期打样问题。在做设备内部板卡的布局时，需要考虑电感与周边发热元件的距离，比如功率MOS管、整流桥、电源芯片等发热源，精准的数模可以帮助工程师在热仿真时准确设置元件的位置与体积，模拟实际工作状态下的热流分布，避免电感长期工作在高温环境下出现电感量衰减、饱和电流下降的问题。同时，由于该电感为磁屏蔽结构，在布局时不需要像开放式电感那样预留大量的漏磁避让空间，可以进一步压缩板卡的整体尺寸，提升设备内部的空间利用率。

　　在三维建模的细节处理上，数模将磁罩表面的合模线、引脚的折弯弧度、顶部的定位凹槽都做了还原，这些细节虽然不影响整体的尺寸校核，但在做产品的爆炸图渲染、装配工艺演示时，能够提升整体的真实感，不需要后期再对模型做细节修补。对于电源设计工程师来说，也可以借助这个数模完成电源回路的PCB布局优化，将电感的位置尽量靠近电源芯片的输出引脚，缩短高频电流回路的路径，进一步降低电源回路的辐射干扰，提升整板的电磁兼容性能。
