PCB贴片功率电感CDRH73三维数模

　　在消费类电子、工业控制板卡的PCB布局设计环节，贴片功率电感的选型与建模精度直接影响整板的EMC表现、电源回路稳定性以及SMT产线的贴装良率，本次建模的CDRH73系列屏蔽式功率电感，是目前小功率DC-DC回路中应用极为广泛的SMD元件，常被用于便携设备电源管理模块、工控板卡本地供电回路、通讯终端信号滤波支路中，承担储能、滤波、抑制电流尖峰的核心作用。

　　从实际工程应用场景来看，这类电感多布置在PCB板载电源芯片的输出端，紧邻负载供电引脚，在6S类通讯终端产品中，常被用于射频模块的供电隔离、核心处理器的多相供电回路，相比传统直插电感，其全屏蔽结构能大幅降低漏磁对周边高频信号线路的干扰，避免出现射频灵敏度下降、数字信号误码等常见板级EMC问题。在建模过程中，首先需要还原其实际安装边界，该元件外形尺寸为7.3mm×7.3mm×3.2mm，建模时严格按照实物公差控制外形轮廓，底部焊盘的位置、尺寸、突出高度完全匹配SMT贴装的钢网开口要求，确保结构设计阶段完成的PCB封装与三维数模完全对齐，避免后期出现元件干涉、焊盘对位偏差导致的贴装故障。

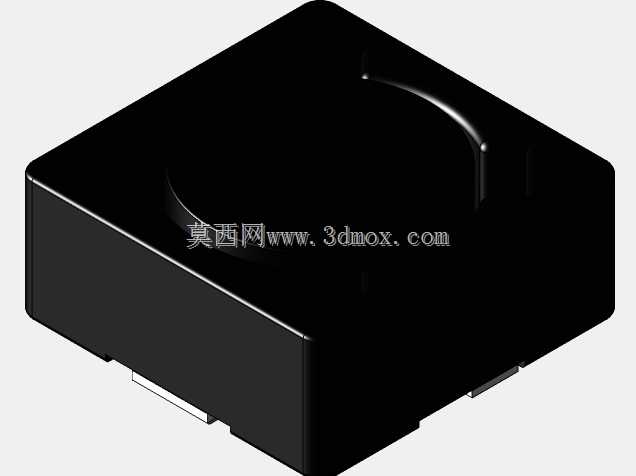

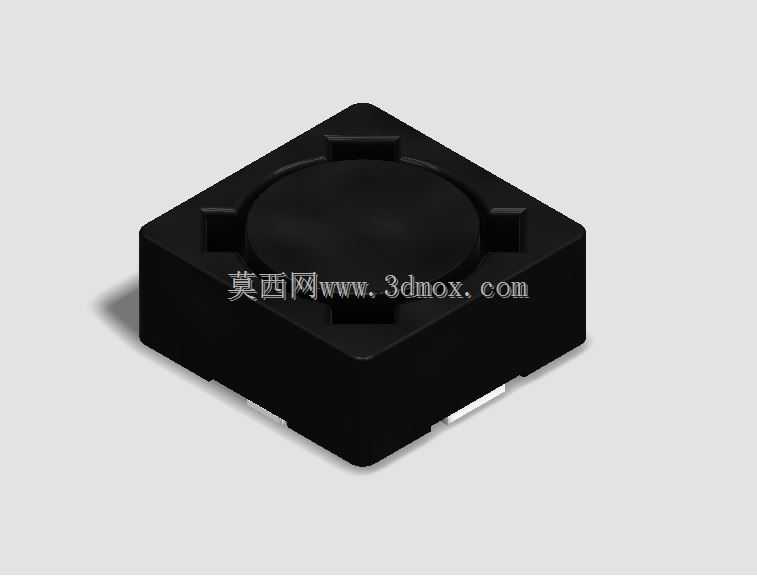

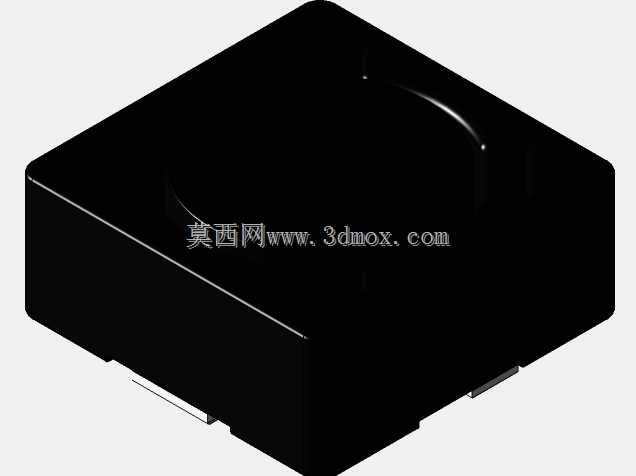

　　产品的功能特性决定了建模时的细节处理逻辑，这款电感采用磁屏蔽结构，外部为方形塑磁外壳包裹内部绕线与磁芯，顶部圆形区域为磁芯中柱的对应位置，四个边角的定位凸台是生产过程中绕线骨架的定位结构，建模时完整还原这些细节，一方面是为了在结构评审阶段可以直观检查元件与周边屏蔽罩、结构件的间隙，另一方面也能为热仿真提供准确的外形轮廓，方便评估电感工作时的散热路径。设计思路上完全遵循实物的装配逻辑，底部的两个贴片焊盘突出本体底面0.15mm，符合回流焊工艺中焊膏熔化后的元件悬浮高度要求，外壳的拔模斜度、边角圆角都按照实际注塑件的工艺参数还原，避免数模出现工艺上无法实现的尖锐直角、负拔模结构。

　　在板级布局的实际使用中，这类电感的周边通常需要预留0.5mm以上的安全间隙，避免与周边陶瓷电容、IC芯片发生物理干涉，同时屏蔽结构的外壳在部分设计中会增加接地点，建模时预留的外壳顶面平面可以直接对接接地弹片的装配位置，方便结构工程师快速完成弹片避让与接触压力校核。不同于非屏蔽功率电感，CDRH73的闭合磁路结构让其在相同饱和电流下体积更小，3.2mm的总高度可以适配多数薄型消费电子的内部堆叠要求，在建模时特意区分了外壳、磁芯、焊盘三个不同的实体部分，方便后续做装配干涉检查时可以单独设置不同的碰撞检测规则，比如焊盘部分允许与PCB焊盘、钢网层做重叠判定，外壳部分则严格要求与周边结构件保留安全间隙。

　　对于从事PCB结构设计、电源硬件开发的工程师来说，精准的三维数模可以在设计前期就完成整板的堆叠检查，不需要等到样板贴装回来才发现元件高度超标、与外壳筋位干涉的问题，尤其是在高密度布局的通讯类板卡中，每一个贴片元件的尺寸偏差都可能导致整板改版，这类按照实物1:1还原的电感数模，能直接导入常用的三维机械设计软件中，与PCB导出的IDF文件做配合检查，核对每一个元件的安装位置、高度、与周边结构的间隙，大幅缩短产品开发阶段的结构评审周期。建模过程中没有对实物的细节做简化处理，包括外壳表面的细微脱模痕迹对应的圆角、焊盘的镀层厚度对应的微小凸起都做了还原，确保数模导入仿真软件时，计算出的辐射干扰路径、散热气流分布与实际工况尽可能一致，为后续的板级性能仿真提供准确的模型基础。
