8引脚双列直插封装电子元器件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，直插式封装元器件的三维模型准确性直接决定了后期结构干涉检查、装配工艺验证的可靠性，本次呈现的8引脚双列直插封装结构，是板级电路设计中应用范围极广的一类元器件封装形式，广泛覆盖电源管理芯片、信号运算放大器、小型逻辑集成电路、接口转换芯片等多类器件的封装选型场景。从实际工程应用角度看，这类封装器件多应用在对焊接可靠性要求较高、后期需要频繁更换芯片进行调试、或者生产工艺以波峰焊为主的电路板场景中，相较于表贴封装，直插结构的引脚与PCB通孔的结合强度更高，在存在一定振动工况的工业通讯设备、小型工控终端里，这类封装的器件失效率明显低于同规格表贴器件，同时在手工焊接返修环节，

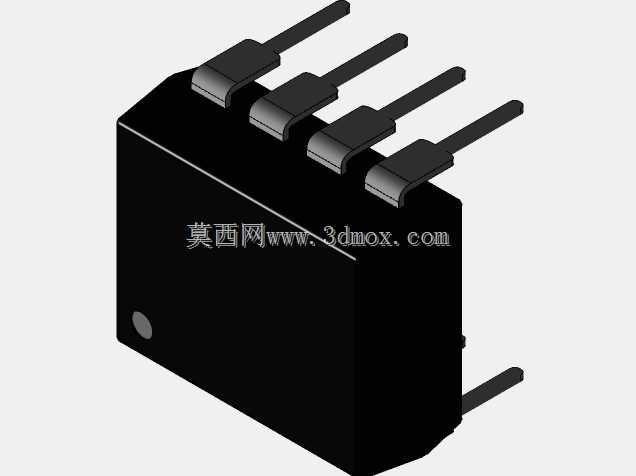

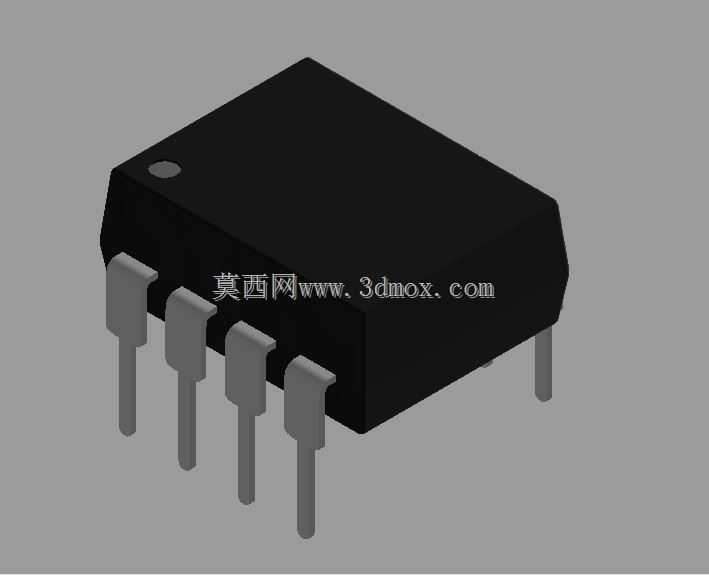

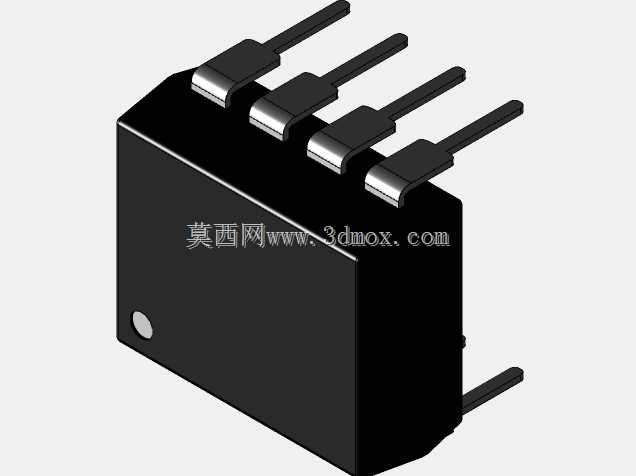

　　直插引脚的操作空间更大，对维修人员的操作精度要求更低，适合小批量多批次的通讯类板卡生产场景。从设计思路层面拆解该模型的构建逻辑，首先需要还原封装本体的核心结构特征：本体采用阻燃黑色环氧塑封材质的长方体结构，本体一端设置的圆形凹点是引脚1的定位标识，这一细节在三维建模中不能省略，因为在PCB装配的丝印对位、人工插件环节，这个定位标识是判断引脚方向的核心依据，一旦模型缺失该特征，后续导出的工程图或者装配指导文件就会存在方向误导的风险，直接导致插件时芯片装反，造成电路短路报废。引脚部分的建模需要严格匹配实际冲压成型的金属引脚形态，每侧4根引脚共8个引出端，引脚采用向下弯折的直插形态，引脚的截面尺寸、相邻引脚的中心间距、引脚伸出本体的长度、引脚末端的倒角细节都需要符合通用封装的规范要求，避免出现模型导入PCB设计软件后，引脚与PCB封装焊盘位置不匹配、引脚直径与通孔尺寸冲突的问题。尺寸与安装边界是这类板级元器件三维模型的核心校验点，该封装本体宽度为10.16mm，也就是行业内常说的400mil宽度规格，属于宽体8引脚直插封装，与窄体300mil规格的DIP8封装形成明确的选型区分，在进行PCB布局时，需要预留的安装空间不仅要覆盖本体的长宽尺寸，还要考虑引脚伸出PCB背面的焊接余量、以及芯片本体与周边高大元器件（比如电解电容、接线端子、散热片）的安全间距，通常在结构设计时，本体周边1mm范围内不建议布置高度超过3mm的元器件，避免插件时出现干涉，

　　同时引脚伸出PCB背面的长度建议控制在1.5-2.5mm区间，过长会导致波峰焊时焊锡搭桥引发相邻引脚短路，过短则会导致焊锡浸润不足，焊接强度达不到可靠性要求。在实际建模过程中，还需要考虑塑封本体的脱模斜度细节，真实的塑封器件本体并非绝对垂直的长方体，沿脱模方向存在微小的斜度，这一细节在进行高精度结构干涉检查时尤为重要，如果模型完全按照直角长方体构建，在紧凑安装的通讯模块腔体内部，很容易出现实际装配有间隙但模型检查显示干涉、或者实际装配干涉但模型检查无异常的错漏，直接影响结构评审的准确性。另外引脚的弯折弧度也需要还原真实冲压形态，不能直接用直角折弯构建，真实引脚在本体与直插段的过渡位置存在圆弧过渡，这一结构既可以缓冲焊接时的热应力，

　　避免引脚与塑封本体结合位置出现开裂，也能在插件时起到一定的导向作用，降低插件的对位难度。这类三维模型在实际工程流程中，主要用于三个环节：一是PCB设计阶段的3D布局检查，提前发现元器件与结构壳体、接插件、散热结构的干涉问题，减少打样次数；二是生产装配环节的作业指导文件制作，通过三维模型直观展示插件方向、引脚成型要求，降低新员工的培训成本；三是整机产品的数字孪生建模环节，作为板卡组件的基础单元，完善整机的数字化样机结构，为后续的热仿真、振动仿真提供准确的模型基础。需要注意的是，这类通用封装模型在构建时不需要针对某一特定型号芯片的细微差异做过度调整，只需要符合行业通用的封装尺寸规范，即可覆盖绝大多数同规格封装器件的选型使用需求，大幅提升结构设计工程师的建模效率，避免重复构建通用类封装模型的无效工作量。
