盘式平面生成传动核心结构设计

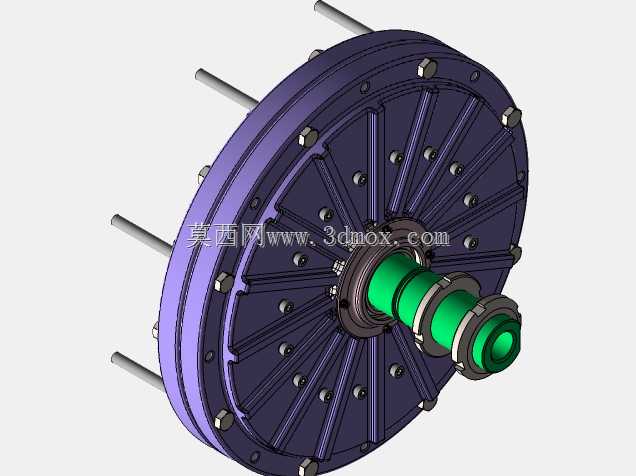

　　该结构属于平面生成设备的核心传动执行单元，主要应用于需要高精度平面轨迹输出、平面成型加工的工业场景，常见于精密钣金整平、光学元件平面研磨、柔性材料平面覆膜牵引等工位，作为动力传递与轨迹生成的核心载体，承担输入扭矩转换、平面运动基准定位、多工位同步驱动的作用。从结构组成来看，整体采用盘式主体加贯穿轴系的布局，外侧紫色盘体为核心承载基体，圆周方向均匀布置螺栓连接孔位，通过六角头螺栓实现端盖与基体的刚性锁紧，盘体内部设计辐射状加强筋结构，在控制整体重量的前提下提升盘体的抗扭刚度与径向承载能力，避免高速运转过程中出现盘体形变导致的平面度超差问题。中心贯穿的绿色轴系为动力输入输出核心，轴段采用阶梯式设计，不同轴径位置分别匹配轴承位、密封位、

　　连接位的装配需求，轴端设计有专用连接结构，可直接与驱动电机输出端、负载执行端进行同轴连接，轴系与盘体之间通过多组轴承实现回转支撑，保证盘体与轴系的同轴度控制在合理公差范围内，降低运转过程中的径向跳动量。盘体外侧伸出的多根光轴为安装定位杆，沿盘体圆周方向均匀分布，伸出长度根据实际安装工位的边界尺寸设计，可直接穿入设备机架的对应安装孔位，实现整个单元的快速定位安装，光轴与盘体的连接采用过盈配合加锁紧销的组合固定方式，避免长期受交变载荷作用出现连接松动。设计过程中优先考虑了装配工艺性，所有螺栓连接位均预留足够的扳手操作空间，轴系各阶梯段的过渡位置设计有退刀槽与圆角过渡，减少应力集中风险，盘体上的筋条布局经过受力仿真优化，

　　在扭矩传递路径上的筋条厚度适当增加，非主要受力区域做减重处理，平衡刚度与重量的需求。安装边界方面，整体最大外径由盘体外缘尺寸决定，轴向总长度包含轴端伸出长度与定位杆伸出长度，安装时需保证机架安装面与盘体端面的平行度公差，定位杆穿入机架后需在端部加装锁紧螺母实现轴向固定，轴系连接时需保证与驱动端的同轴度，避免出现偏载导致轴承过早磨损。实际运行过程中，动力从轴端输入后，通过轴系与盘体的刚性连接带动整个盘体做定轴回转，配合盘体上可加装的平面执行元件，即可实现连续的平面轨迹生成动作，辐射状筋条的布局同时可以起到散热作用，将轴承运转、摩擦产生的热量通过筋条与空气的接触快速散发，降低长时间运转的温升幅度。盘体与端盖的连接面设计有密封槽，可加装密封圈实现内部腔体的密封，防止外界粉尘、切削液进入轴承安装位，延长内部支撑元件的使用寿命，所有外露的金属部件均做了表面处理，提升防锈抗腐蚀能力，适配多工况下的使用需求。
