立式工业搅拌装置三维结构设计

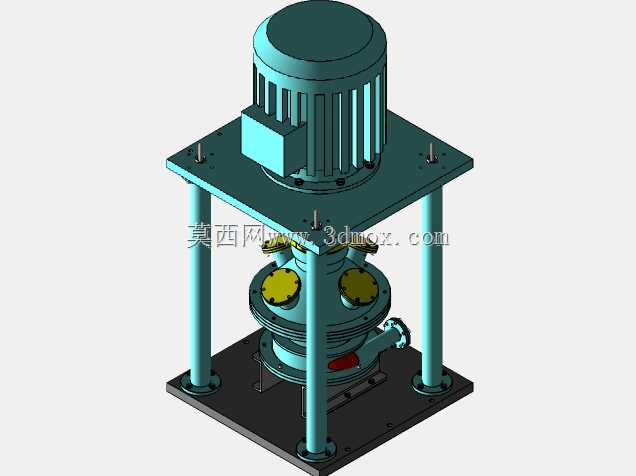

　　这款立式搅拌装置的三维结构，核心适配中小批量流体物料的混合、分散、均质工况，在精细化工、食品配料、小型水处理药剂调配场景中应用广泛，区别于大型土建基础的混凝土搅拌设备，该装置采用集成式立式布局，驱动单元直接架设在机架上方，省去了传统侧装、斜装结构的额外传动支架，能在有限的车间占地空间内完成安装部署。从结构设计逻辑来看，驱动端采用立式电机直连减速腔体的布局，电机输出轴与搅拌主轴通过刚性联轴器对接，同轴度公差控制在0.02mm以内，避免长轴传动带来的径向跳动问题；机架部分采用四根等距分布的圆柱支撑柱连接上下安装板，上安装板预留电机安装定位孔与螺栓过孔，孔位按照电机安装座的标准止口尺寸设计，装配时可直接完成定位，无需额外调校；

　　下安装板为整体式方形钢板，预留地脚螺栓固定孔，可直接固定在车间水泥基础或者钢制操作平台上，安装时需保证基础平面的平面度公差不超过0.1mm/m，避免设备运行时出现共振。搅拌腔体位于上下安装板之间的核心区域，腔体上盖开设两个检修口与进料接口，日常维护时无需拆解整体机架，即可通过检修口观察内部搅拌桨的磨损情况，进料接口可对接工艺管道实现连续进料；腔体侧部预留出料接口与排污接口，出料口高度根据常规操作位的接料高度设计，排污口位于腔体底部最低位置，停机清洗时可完全排空腔体内的残留物料，无积液死角。搅拌主轴从腔体上盖的密封组件穿入腔体内部，密封结构采用组合式机械密封，可适配带一定腐蚀性、粘度范围在1000cp以内的物料，

　　避免运行过程中出现物料泄漏；主轴下端可根据实际工艺需求更换不同形式的搅拌桨，本次模型中配置的是双层涡轮式搅拌桨，上层桨叶负责打破物料液面的分层现象，下层桨叶负责推动腔体底部的物料向上循环，整体流场可覆盖整个腔体内部，无混合死区。从安装边界尺寸来看，设备整体占地尺寸为边长500mm的正方形区域，含电机的整体高度约1100mm，安装时需在设备上方预留至少300mm的检修空间，方便后期拆解电机、更换密封件；支撑柱的跨距按照350mm设计，既保证了机架的整体刚性，在满负荷运行时机架的最大形变量不超过0.05mm，又不会因为跨距过大导致设备整体重心偏高。设计过程中针对不同工况的适配性做了冗余考虑，电机安装板的厚度选用12mm的Q235钢板，

　　支撑柱采用直径40mm的实心圆钢，可适配功率范围在0.75kW到3kW之间的立式电机，用户可根据实际搅拌物料的粘度、搅拌转速要求更换对应功率的电机，无需改动机架主体结构；腔体的连接法兰全部采用标准PN10压力等级的法兰尺寸，可直接对接同压力等级的工业工艺管道，无需单独定制转接头。在细节结构处理上，所有螺栓连接位置都预留了足够的扳手操作空间，比如电机安装位的螺栓外侧到支撑柱的距离为60mm，可直接使用普通套筒扳手完成拆装；腔体与上下安装板之间的定位止口设计为间隙配合，装配时可快速完成腔体的定位找正，减少现场安装的调校时间；搅拌桨与主轴的连接采用平键加锁紧螺母的固定方式，长期运行不会出现桨叶松动移位的问题，同时拆解时只需松开锁紧螺母即可拆下桨叶，方便更换或者维护。
