高精度压装成型模具安装基座结构

　　这套压装成型模具安装基座，主要面向小尺寸精密塑胶、轻合金零件的压制成型工序适配，常见应用场景涵盖消费电子小型结构件、家电接插件、汽配小尺寸压装配件的批量生产环节，是压制成型工序里承载模腔、导向合模、传递压合力的核心承载部件。从实际产线适配角度看，这类基座直接对接压力机的活动压头与固定工作台面，所有模腔组件、导向组件、顶出机构都要依托这个基座完成定位装配，其结构刚性直接决定合模过程的形位公差保持能力，要是基座刚性不足，合模时出现微变形，最终成型的零件就会出现飞边超差、尺寸偏移、分型面错位等批量质量问题。

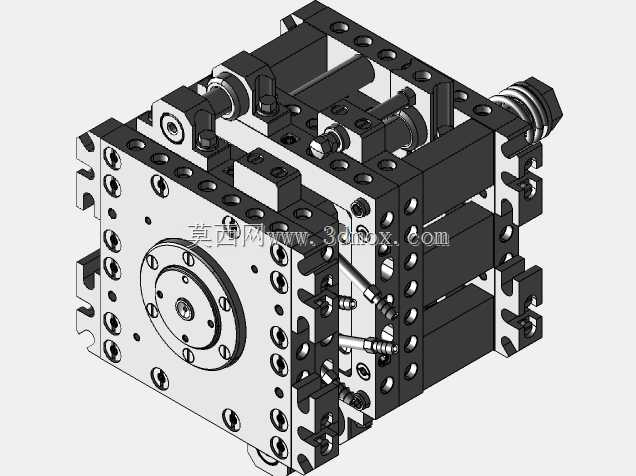

　　设计这套结构的时候，首先要考虑的是合模过程的受力传递路径，压合力从压力机输出后，会通过基座的中心定位法兰均匀分散到整个模架承载面，所以基座正面的密集螺栓孔阵列，是按照等载荷分布原则排布的，每个锁紧点位的间距经过受力校核，避免局部应力集中导致的基座板面翘曲。侧面的多组导向柱安装位，采用了同轴度分级定位设计，粗导向柱负责合模初始阶段的大行程对位，精导向套负责合模终了阶段的微米级对位，两层导向配合能把合模错位量控制在0.02mm以内，满足精密压装零件的分型面精度要求。

　　从安装边界来看，基座整体采用方形叠层结构，四个侧边预留的T型槽安装位，适配市面上多数10t-30t规格的立式压力机工作台装夹要求，不需要额外加工过渡连接板就能直接装夹固定，能减少产线换模的调整时间。基座背面的中心定位凸台，和压力机压头的定位止口采用H7/h6的间隙配合，装夹时能快速完成中心对位，不需要反复打表找正。侧面预留的多组管路接口，是为模温调节管路、气动顶出管路预留的走刀空间，接口位置避开了合模运动的干涉区域，同时方便现场操作人员快速接驳管线，不会因为管线弯折影响模温控制或者顶出动作的顺畅性。

　　结构细节上，基座的叠层板之间采用定位销加内六角螺栓的组合锁紧方式，定位销负责每层板的位置精度保持，螺栓提供足够的锁紧力抵消压装过程的涨模力，每层板的接触面都经过精磨处理，平面度控制在0.01mm以内，避免叠装后出现累积间隙导致的合模偏差。侧面伸出的多组调节螺杆组件，是用来微调模腔组件的周向位置，在首次装模或者更换模芯的时候，不需要拆解整个基座就能完成模腔对位调整，能大幅缩短调模时间。基座上预留的顶出杆过孔，位置和常见标准顶出机构的孔位匹配，适配不同规格的顶针、顶板组件，不需要二次加工孔位就能完成顶出系统的装配。

　　在实际使用场景里，这类基座的适配性很强，只要更换中间的模芯组件，就能完成不同形状小零件的压装成型，不需要更换整个模架，能降低工装采购成本。基座的所有受力面都做了倒角去应力处理，避免长期受交变载荷出现应力开裂问题，导向孔位置都做了镶套处理，导向套磨损后可以单独更换，不需要报废整个基座，能延长整套工装的使用寿命。对于结构设计从业者来说，这套结构的载荷分布设计、导向分层设计、安装接口的通用化设计思路，都可以直接参考应用到同类压装工装的开发中，尤其是密集螺栓孔的排布逻辑、导向组件的精度分级思路，能有效规避很多新手设计模架时容易出现的刚性不足、合模错位、装夹不便等问题。在三维建模过程中，这类结构需要重点关注各层板的配合公差、运动部件的干涉检查、安装接口的尺寸匹配，尤其是导向柱和导向套的配合长度、锁紧螺栓的沉头深度，都要和实际选用的标准件参数完全匹配，避免加工装配时出现干涉或者锁紧不到位的问题。
