Mesan179.6.3车门限位保持支撑构件

　　在商用车、特种作业车辆以及部分改装乘用车的车门系统设计中，车门保持架是容易被忽略但直接影响使用体验与安全性能的核心配套构件，这款Mesan 179.6.3规格的车门保持架，主要承担车门开启后的位置锁定与支撑作用，避免车辆停放在有坡度的路面、或者遭遇突发侧风时，车门出现意外自动闭合、过度开启的问题，既能够防止车门磕碰相邻障碍物、夹伤上下车人员，也能避免车门铰链因为非正常受力出现变形、松旷，延长车门整套运动机构的使用寿命。

　　从实际应用场景来看，这类保持架多用于侧开式车门的上沿或者侧部安装位，和车门铰链、门锁机构形成功能互补：门锁负责车门关闭状态的锁止，铰链负责车门的转动轨迹约束，而保持架则负责车门开启到设定角度后的位置保持，部分场景下还能承担一定的车门承重辅助作用，尤其是对于自重较大的钢制车门、或者加装了隔音层、防护装甲的特种车辆车门，单靠铰链的阻尼很难长时间维持车门的开启角度，配套这款保持架之后，能够在车门开启到最大设计角度时形成稳定的三角支撑结构，将车门的部分载荷传递到车身侧围的安装点上，降低铰链处的持续应力集中。

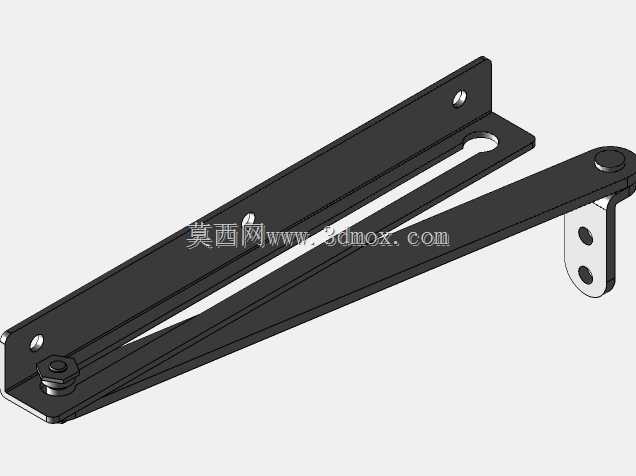

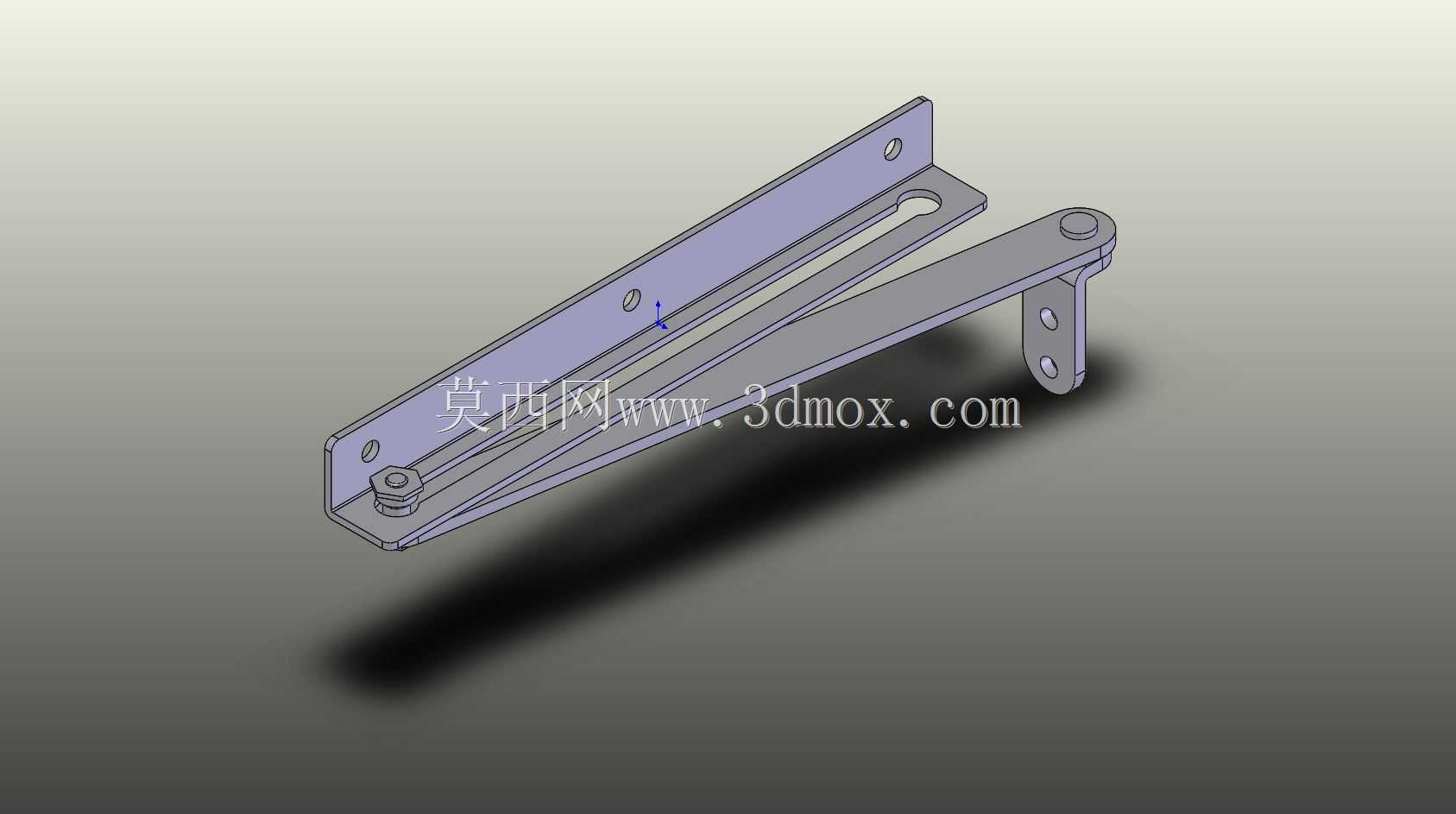

　　从功能特性上看，这款保持架采用双连杆铰接式结构，长条形的主安装板上预留了长条形调节腰孔与多个固定安装孔，安装时可以根据实际的车门与侧围的间隙、车门开启角度需求，微调保持架的安装位置，不需要对车身或者车门进行二次打孔加工，适配性更强。两根连杆之间通过销轴铰接，转动副处做了间隙优化，既保证转动过程顺滑无卡滞，又不会因为间隙过大出现车门旷量，当车门开启到设定角度时，连杆会运动到机械限位位置，配合安装板的限位端面形成刚性支撑，不会因为长时间受力出现形变位移。端部的L型安装支座直接固定在车门内板的加强筋位置，安装点的贴合面做了平面度处理，安装后不会出现局部应力集中，避免长期使用后车门内板出现压痕或者变形。

　　设计思路上，这款构件优先考虑了安装适配性与长期使用的可靠性，主安装板采用平直的长条结构，能够适配不同车型侧围的平直安装面，不需要针对车型曲面做额外的适配调整，腰孔的长度覆盖了同系列不同车型的安装孔位偏差范围，降低了配套选型的难度。连杆的长度经过精确计算，匹配车门开启角度在60度到75度之间的常用开启范围，这个角度既能够保证人员上下车的通道空间充足，又不会因为开启角度过大导致车门探出车身过多，在狭窄车位场景下也能避免车门刮蹭相邻车辆。所有的铰接销轴都采用了铆接式装配，不需要额外的紧固件防松，避免车辆行驶过程中的振动导致销轴松脱，整体结构没有易损的弹性元件，全部依靠机械结构实现位置保持，相比阻尼式的限位器，在重载、多粉尘、高低温温差大的恶劣作业环境下，故障率更低，使用寿命更长。

　　从安装边界与尺寸适配来看，主安装板的长度适配绝大多数紧凑型商用车、中型乘用车的侧围安装空间，安装时只需要保证侧围安装点的平面度公差在1mm以内，车门侧的L型支座安装面与侧围安装面的平行度偏差不超过1.5度，就可以保证保持架的运动轨迹顺畅，不会出现运动干涉。安装完成后需要验证全行程的转动状态：从车门完全关闭到最大开启角度的过程中，连杆不能和车门内板的线束、内饰板、玻璃升降机构出现干涉，最大开启位置时的限位要可靠，在车门外侧施加100N的侧向推力时，保持架不能出现形变或者位移，车门的下沉量不能超过2mm。日常维护中只需要定期在铰接点涂抹少量润滑脂，就可以保证长期使用无卡滞，不需要频繁更换配件。

　　在结构建模过程中，需要重点关注各个铰接点的同轴度公差，两根连杆的孔位同轴度要控制在0.05mm以内，避免装配后出现转动卡滞；主安装板上的腰孔位置要和实际安装的螺栓规格匹配，保证M6或者M8的固定螺栓能够顺利穿过，同时留有足够的调节余量；L型支座的折弯角度要保证90度正负0.5度的公差，确保安装后和车门内板完全贴合，不会出现安装应力。所有的棱边都做了R0.5到R1的圆角处理，避免安装过程中划伤操作人员，也防止长期使用过程中应力集中导致构件开裂。整体构件的厚度选择兼顾了强度与轻量化要求，主安装板与连杆的厚度在3mm左右，既能够满足重载下的强度要求，又不会过多增加车门的整体重量，不会对车门的开闭手感造成额外的负担。
