工业脉冲袋式除尘过滤设备结构设计

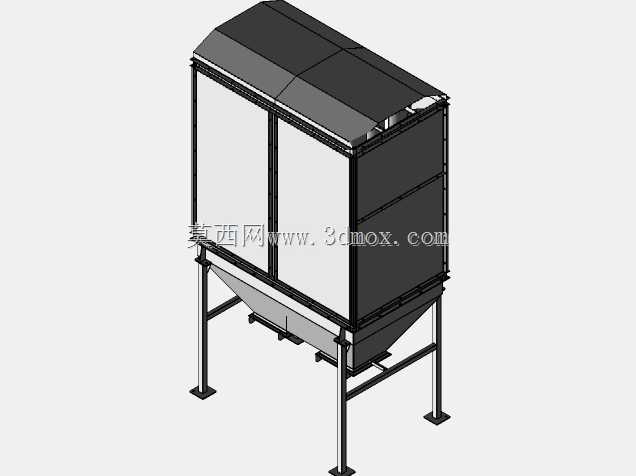

　　这款袋式除尘设备的三维结构设计，首先围绕木工车间、金属打磨工位、粮食加工输送段这类高浓度产尘场景的实际工况展开，在前期结构排布时就充分考虑了现场安装的空间限制，支腿采用标准型钢焊接结构，底部预留的安装孔位可直接与车间预埋地脚螺栓匹配，无需额外制作过渡安装底座，设备整体宽度控制在常规车间通道可通行的尺寸范围内，顶部检修面距离厂房梁底预留了足够的滤芯更换操作空间，侧面的检修门开合半径不会与周边管线、相邻设备产生干涉。从功能实现逻辑来看，设备采用上箱体、中箱体过滤段、下灰斗三段式模块化结构，含尘气流从设备侧部进风口进入中箱体后，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细微粉尘随气流附着在滤袋外表面，过滤后的洁净空气透过滤袋进入上箱体，

　　从顶部排风口排出，当滤袋表面粉尘层增厚到设定阻力值时，脉冲喷吹系统会逐排对滤袋进行清灰，抖落的粉尘落入灰斗后经底部卸灰阀集中排出，整个过滤与清灰流程的结构排布完全匹配现场连续作业的工况需求，不会因为清灰动作中断整体除尘作业。在滤袋排布设计上，每排滤袋之间预留了均匀的气流通道，避免局部风速过高造成滤袋异常磨损，滤袋与顶部花板的连接采用弹性涨圈密封结构，三维建模时特意还原了密封槽的配合公差，确保安装后无漏风短路问题，花板的冲压成型结构在模型中做了厚度加强处理，可承受长期脉冲喷吹的交变载荷不会出现变形。设备外壳采用折边拼焊结构，所有拼接处的密封槽在模型中都做了细节还原，可配合密封胶条实现整机漏风率控制在行业标准允许范围内，

　　上箱体顶部的防雨檐结构针对室外安装场景做了倾角设计，可避免雨水积存渗入设备内部，灰斗部分的倾斜角度严格按照粉尘安息角设计，确保抖落的粉尘可以顺畅滑向卸灰口，不会在灰斗内壁出现积灰搭桥的问题。支腿部分的横撑排布做了受力优化，在设备满载滤袋、积灰的总重量下，支腿的挠度变形量控制在允许范围内，四个支腿底部的安装板做了加厚处理，可适配不同地面的固定需求，侧面的检修门采用快开压把结构，日常检查滤袋状态时无需借助额外工具即可快速开启，门体周边的密封胶条安装槽在模型中完整呈现，可保证关闭后的密封效果。在设计过程中还充分考虑了设备的运输拆分需求，三段式结构可在出厂时拆分运输，到现场后通过法兰螺栓拼接即可完成组装，大幅降低了运输成本与现场安装难度，

　　所有连接法兰的螺栓孔位在建模时做了统一标准化设计，现场组装时不会出现孔位错位的问题。针对不同工况的适配性，该结构预留了脉冲喷吹装置的安装接口，可根据处理风量的大小灵活配置喷吹阀的数量，进风口位置也可根据现场风管走向调整左右侧安装位置，无需改动主体结构即可适配不同的现场管线布局，滤袋的规格选用通用工业标准尺寸，后期运维更换时无需定制特殊规格配件，可有效降低用户的后期运维成本。整体结构没有多余的冗余设计，每一处结构都对应实际工况的使用需求，从安装边界、运维操作、工况适配多个维度做了细节考量，三维模型完整还原了所有钣金折弯、型钢焊接、密封配合的细节结构，可直接用于生产下料参考、现场安装布局模拟以及除尘系统的方案选型演示。
