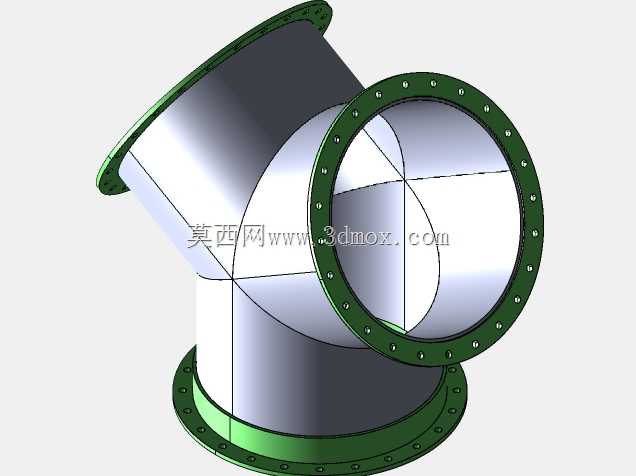

三通法兰式除尘通风管路连接构件

　　在工业除尘系统的管路布设环节，这类三向连通的管路构件是风网分流、汇流作业里的核心衔接部件，常见于木工车间除尘、粮食加工风运、工业焊烟集中处理、建材粉体输送等场景的管路节点，用来实现单路主管道与两个支路管道的气流连通，或是将两个产尘点的含尘气流汇总接入主除尘管道，避免管路布设时采用多个弯头拼接带来的风阻陡增、积尘堵塞问题。从结构设计来看，三个连接端全部采用标准法兰盘结构，法兰端面均匀布设螺栓孔，安装时可直接与同规格的管道法兰通过螺栓紧固，配合密封垫片即可保证管路的气密性，不需要额外焊接转接段，能大幅缩短现场安装的施工周期，也方便后期管路拆解维护、清理管道内部积留的粉尘。三个接口的轴线呈空间斜向交汇，不同于常规正三通的垂直正交结构，

　　这种斜向交汇的流道内壁做了圆弧过渡处理，没有直角折角，含尘气流经过时不会出现局部涡流，能有效降低风阻损失，减少粉尘在管道拐角处的沉积概率，长期运行也不容易出现管道堵料的问题，尤其适合输送带有木屑、塑料粉尘、金属切削碎屑等混合介质的气流。设计阶段首先要匹配现场管路的通径要求，三个接口的法兰尺寸统一对应常用的除尘管道规格，法兰盘的厚度、螺栓孔的孔距与孔径都符合通用管路连接标准，不需要单独定制配对法兰，现场替换原有三通构件时可以直接适配。安装边界方面，要注意三个接口的朝向角度，布设时需根据现场管路走向调整构件的安装方位，保证斜向接口的角度与支路管道的走向对齐，避免强行对接产生管路内应力，长期运行下出现法兰密封面泄漏的问题；

　　法兰对接时要保证所有螺栓均匀紧固，避免局部压力不均导致密封垫片压偏，出现漏风影响整个除尘系统的风压。流道部分的壁厚选取要考虑输送介质的磨损特性，若用于输送硬度较高的金属碎屑、矿粉类介质，可适当增加管壁厚度，延长构件的使用寿命，普通木工除尘、焊烟处理场景采用常规壁厚即可满足使用需求。不同于普通通风管路的薄皮三通，这种带法兰的刚性三通构件自身结构强度更高，不需要额外做管道支架加固，自身即可承受一定的管路重量，在架空布设的除尘管路中使用时，能减少支架的布设数量，降低管路安装的材料成本。实际选型时要注意三个接口的通径匹配，主管道对应的接口通径要大于等于两个支路接口的通径之和对应的风速要求，保证气流在三通内部的流速控制在合理区间，避免流速过低导致粉尘在管内沉降，或是流速过高造成管壁过快磨损。
