农用滴灌管收卷作业设备结构设计

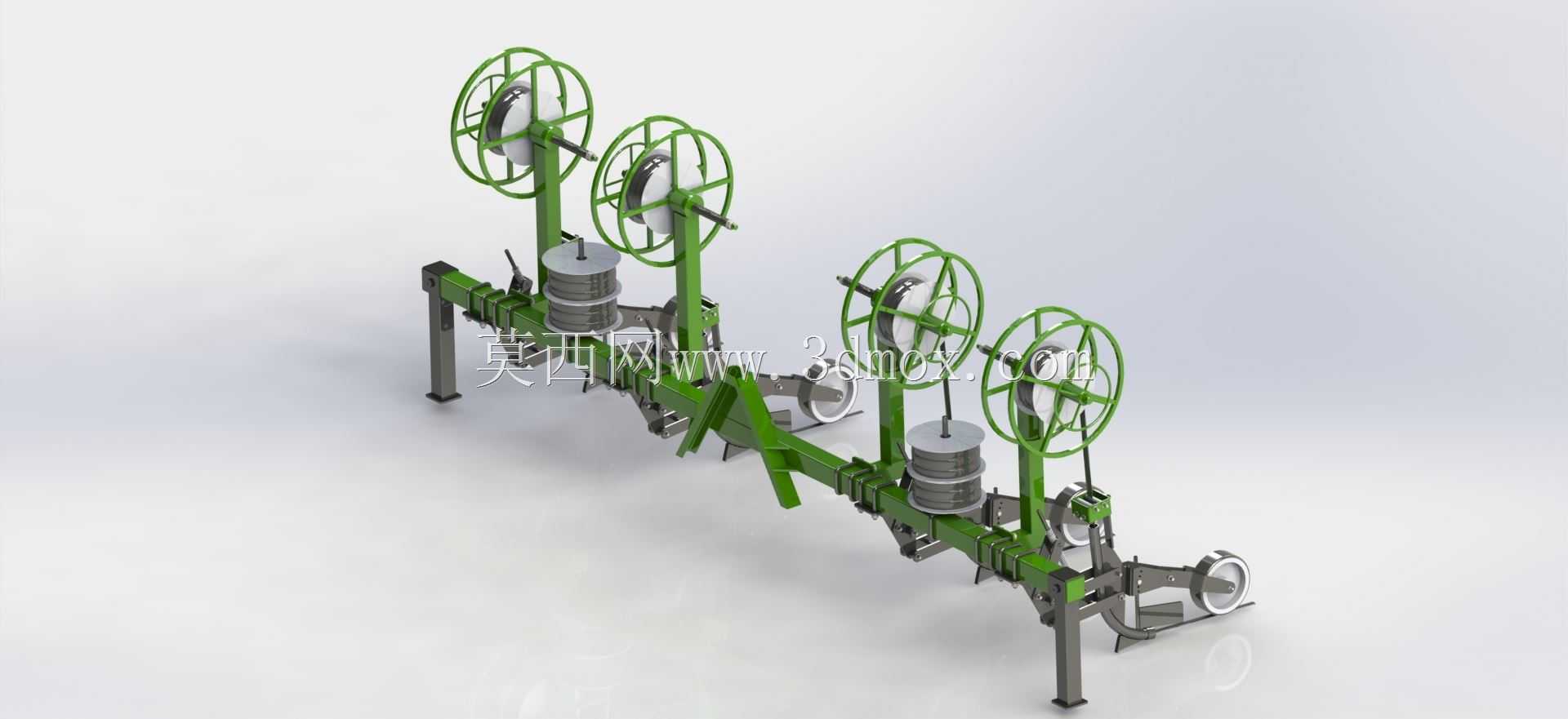

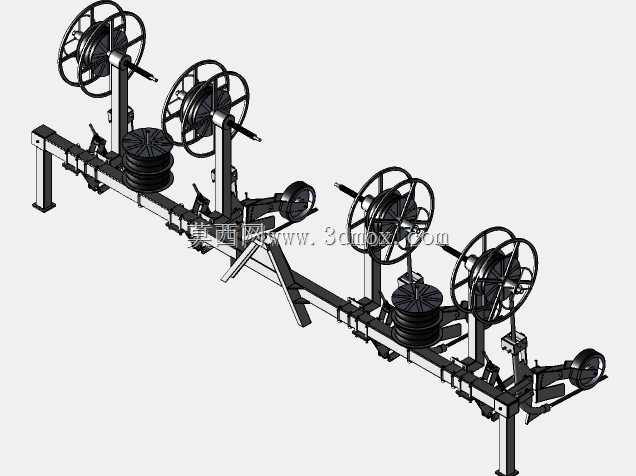

　　这套滴灌管开卷设备主要面向规模化农田灌溉作业场景，适配大田滴灌系统铺设、回收阶段的管材处理需求，解决人工拖拽、盘卷滴灌管效率低、管材易折损的实际问题。设备整体采用长梁式机架结构，主承载梁选用矩形截面型钢焊接成型，沿梁体长度方向均匀布置四组独立开卷工位，每个工位配置带辐条防护的卷盘支撑结构，卷盘中心设置快装锁紧轴，可适配不同幅宽、不同卷装规格的滴灌管料卷，单工位最大承载卷重可覆盖常规农用滴灌管单卷重量区间，作业时可同时支撑四卷滴灌管同步铺设，大幅减少田间往返换料的辅助时间。

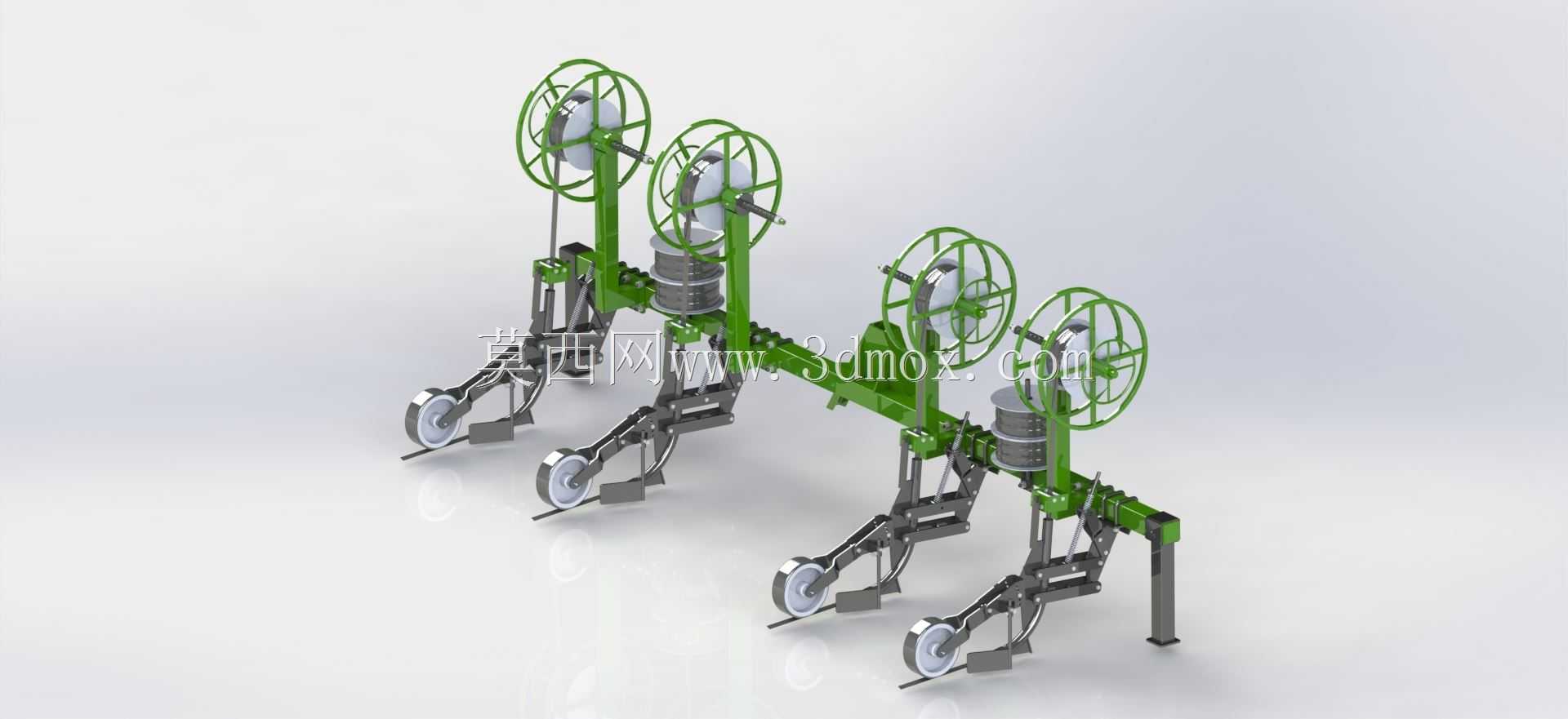

　　从功能设计逻辑来看，设备摒弃了复杂的动力驱动结构，采用牵引随动的开卷模式，卷盘支撑轴配置低阻尼转动副，当牵引端拉动滴灌管前行时，卷盘可随拉力自适应转动放管，避免强行拖拽造成的滴灌管管壁拉伤、滴头脱落问题；每个卷盘下方设置导向限位架，导向架采用圆弧过渡的钣金折弯件，表面做钝化处理，无尖锐棱角，滴灌管从卷盘引出后经导向架规整走向，可避免多工位同时作业时管材互相缠绕、跑偏。机架底部配置仿形地轮与限位支撑脚，地轮采用窄幅实心橡胶轮，适配田间松软地表行走，不会对已铺设的地膜、作物根茬造成过度碾压；支撑脚可根据作业地形调整伸出长度，设备停放或定点作业时可放下支撑脚抵消机架侧倾力矩，保证多卷盘同时转动时整机稳定性。

　　设计阶段重点考量了田间作业的安装边界与适配性，设备整体宽度控制在常规农用拖拉机后悬挂挂接的适配尺寸范围内，机架前端预留标准三点悬挂连接位，可直接匹配多数农用动力机械的后悬挂接口，无需额外改装即可挂接作业；整机高度方向做了压低处理，卷盘最高点距地面高度满足田间低矮障碍物通行要求，不会在作业过程中刮碰果树低矮枝桠、大棚骨架等田间设施。每个卷盘工位的侧边设置管材截断预留位，可配套安装便携割刀卡座，作业人员无需额外携带工具即可在单垄铺设完成后快速截断管材；卷盘的辐条结构做了等间距开孔设计，既减轻了卷盘自身重量，又可作为盘卷滴灌管时的管端固定卡位，回收管材时可将滴灌管端头插入辐条孔内，转动卷盘即可完成管材整齐盘卷，实现放管、收管两用。

　　结构细节上，所有转动配合位置均设置防尘密封结构，避免田间泥沙、尘土进入转动副造成卡滞，延长设备在高粉尘、高湿度田间环境下的使用寿命；机架表面采用户外级喷塑处理，耐水肥腐蚀、耐紫外线老化，可适应长期露天存放与作业的工况。导向架的出口位置设置可调式压管杆，压管杆外包软质橡胶层，可根据滴灌管的管径调整压紧间隙，既保证管材走向规整，又不会压损管壁上的内嵌滴头。四组工位沿主梁等间距布置，间距尺寸匹配常规农作物的垄距设置，作业时每个工位对应一条垄沟的滴灌管铺设，可一次性完成四垄作物的滴灌管布设作业，相比单卷盘作业设备，作业效率提升三倍以上，同时减少了机组在田间的碾压次数，降低对土壤结构的破坏。设备整体无复杂电控、液压元件，日常维护仅需定期对转动轴位置加注润滑脂即可，操作门槛低，适合基层农业作业人员使用，也可根据实际作业需求，通过增减卷盘工位的方式适配不同垄数的作业场景，机架主梁预留了通用安装孔位，改装扩展无需重新焊接主梁，降低了定制改造成本。
