叶轮铸造模具设备结构设计方案

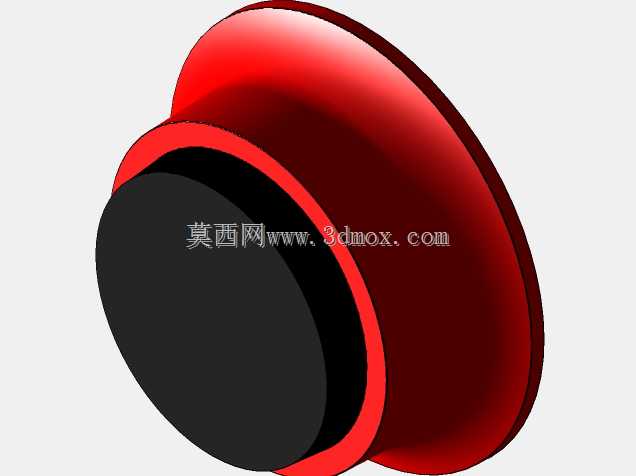

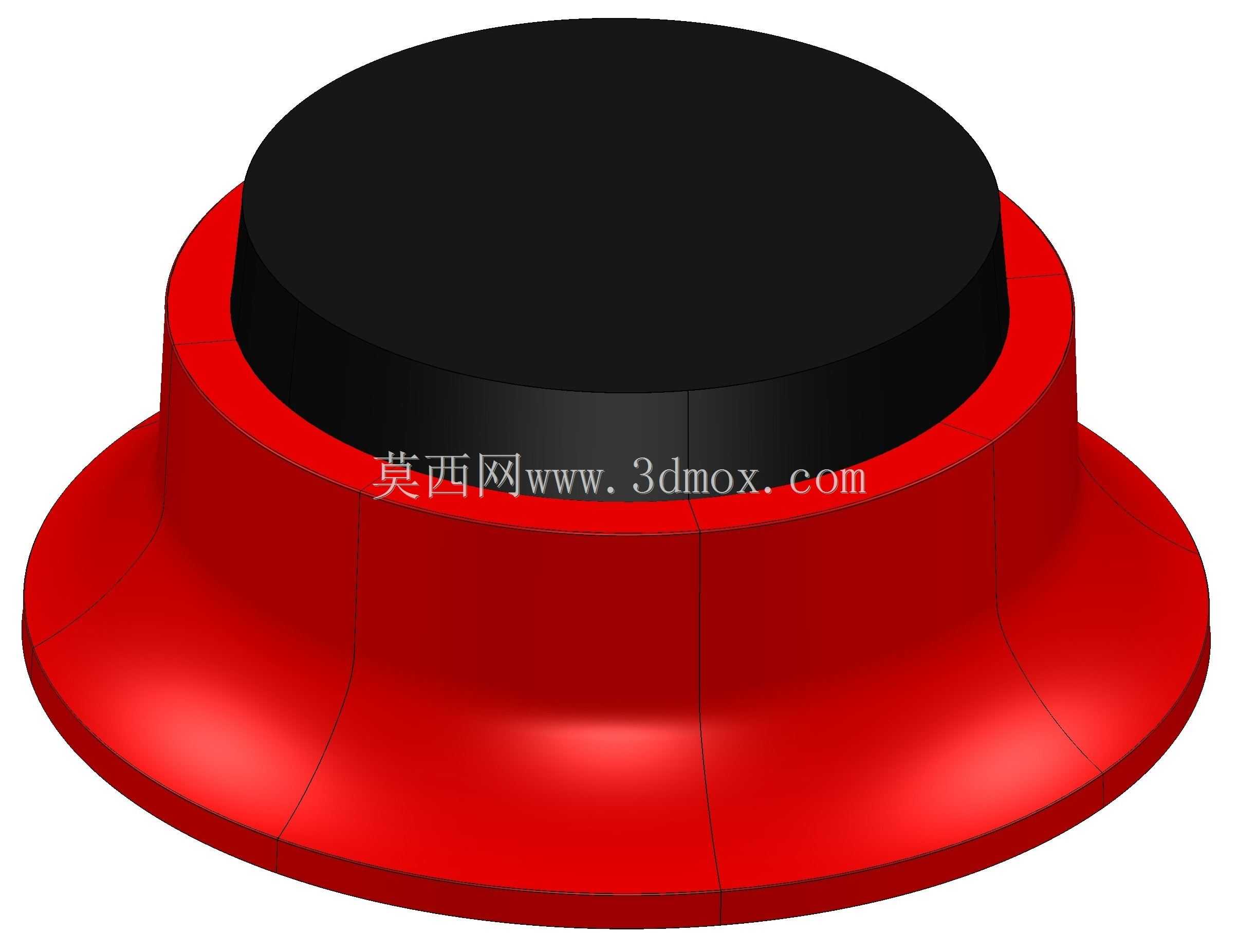

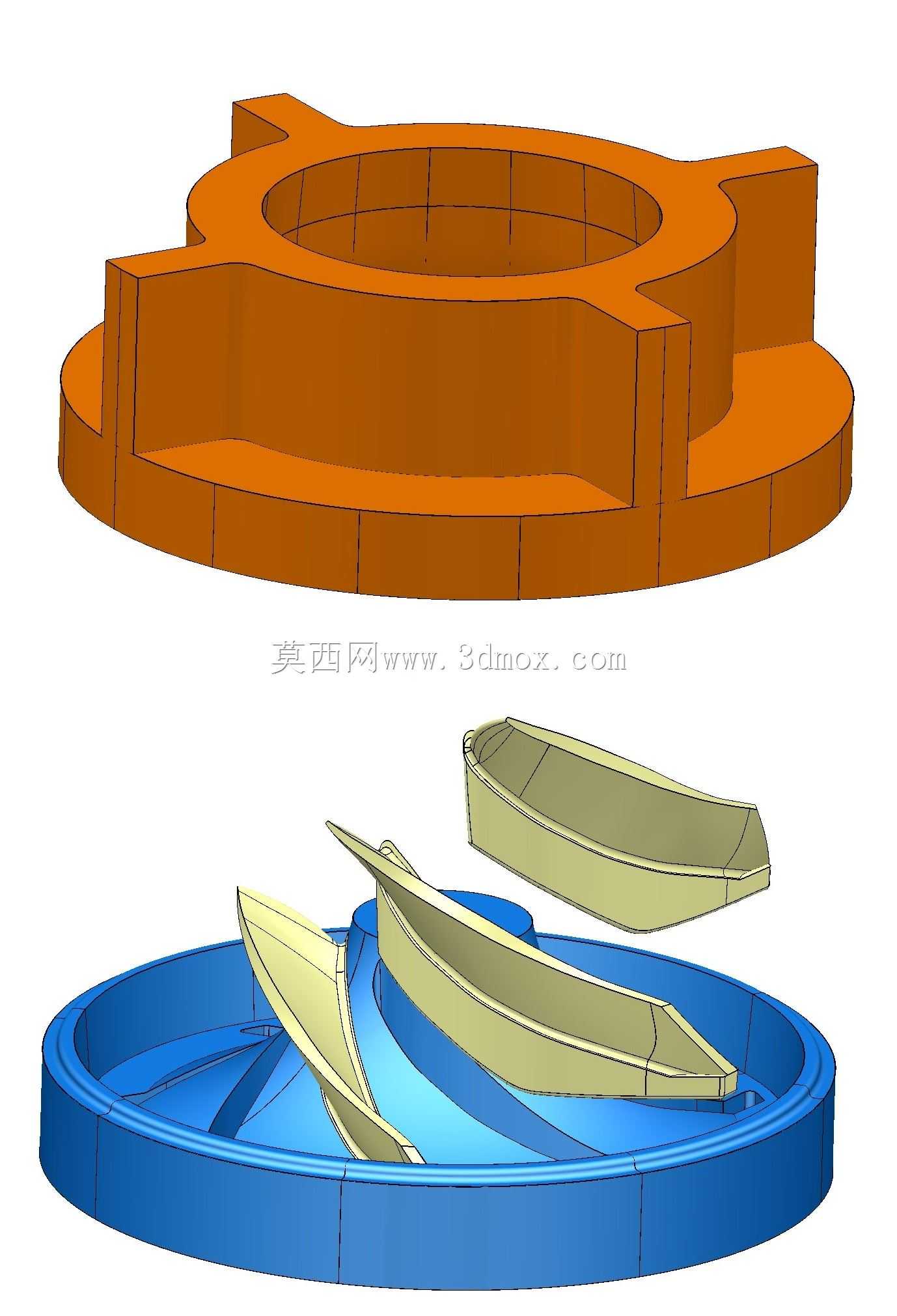

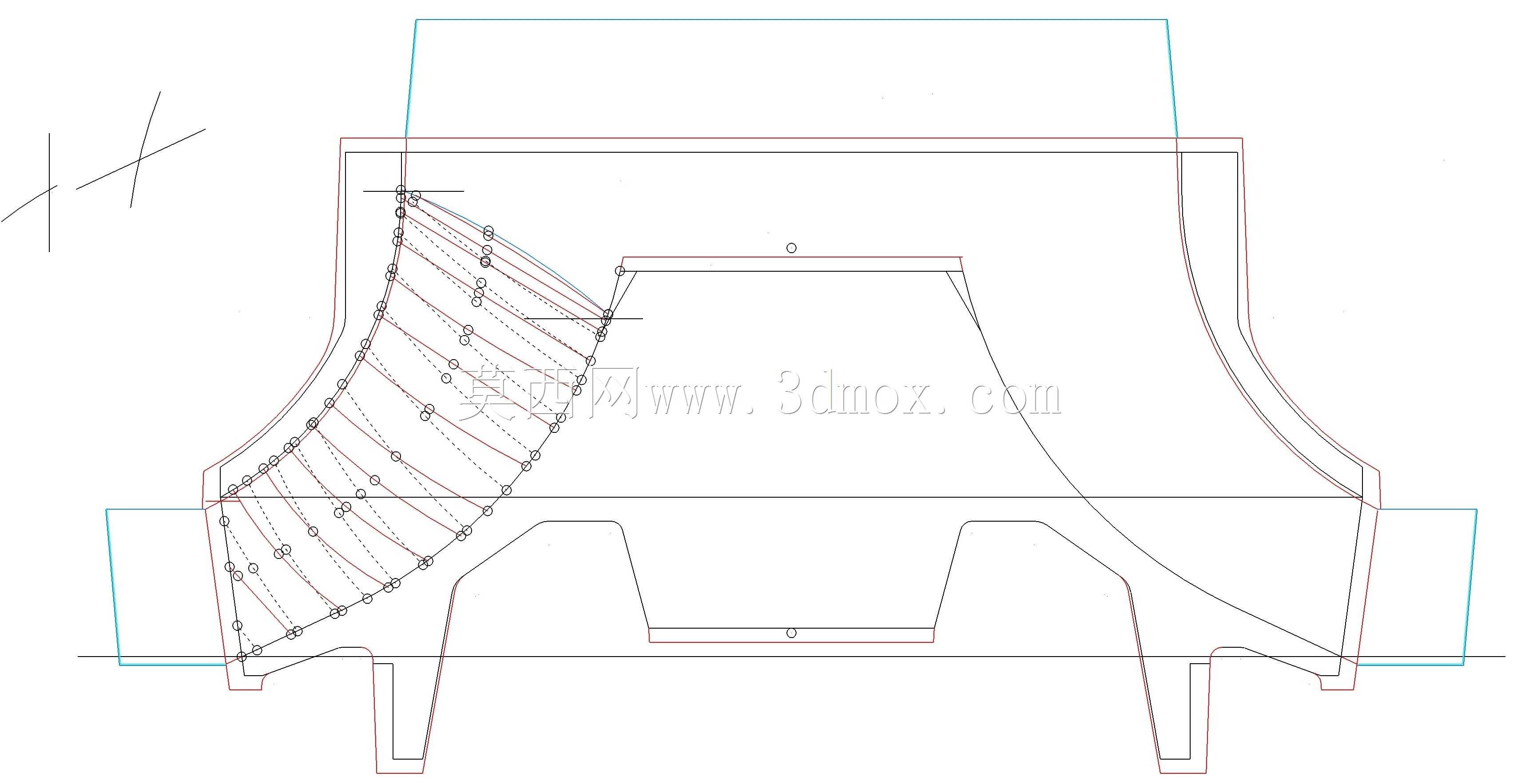

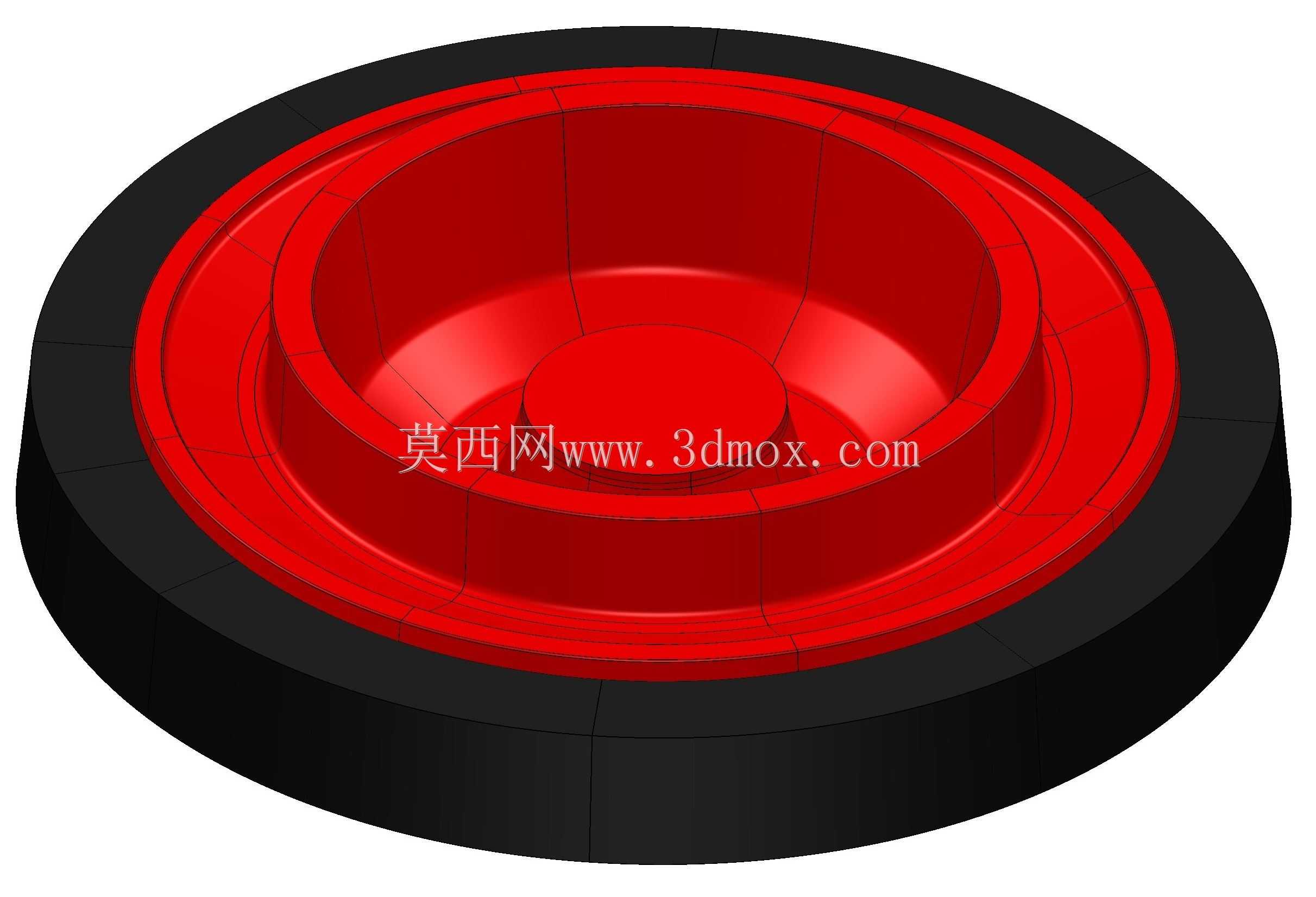

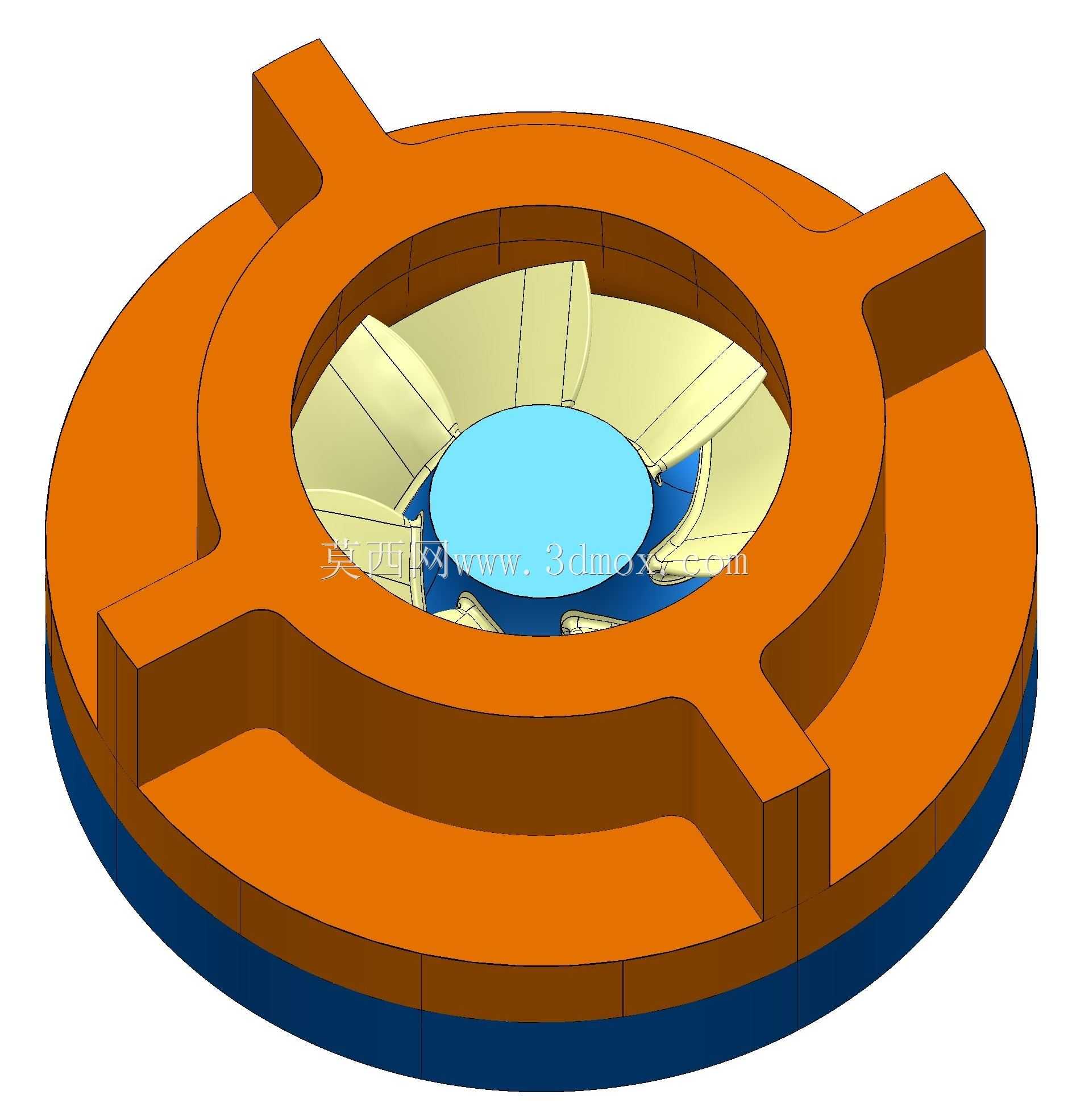

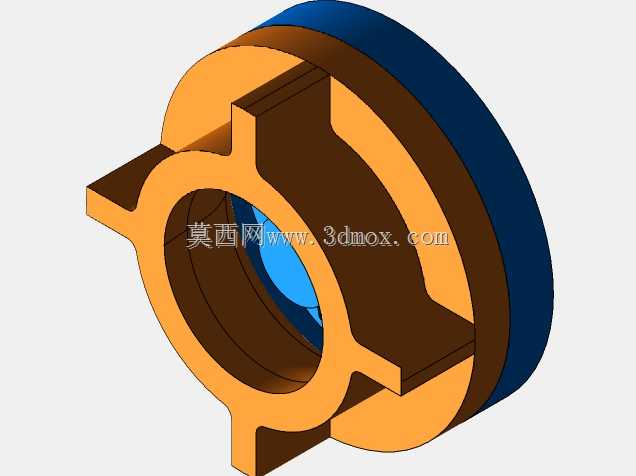

　　在流体输送类零部件的量产环节，叶轮铸件的成型精度直接决定后续泵体、涡轮类设备的运行效率与动平衡表现，这套模具正是为叶轮类回转铸件的砂型铸造工序开发的专用工装。从结构布局来看，模具采用上下模对合的分型设计，外圈均匀分布四个凸耳式定位结构，合模时可通过凸耳的限位面完成径向与周向的精准定位，避免合模错位导致的铸件壁厚不均问题，这类定位结构的安装边界需匹配车间现有造型机的工作台装夹尺寸，凸耳的开槽宽度与定位销直径需按通用工装装夹标准设计，确保无需额外改制即可适配多数常规造型设备的装夹要求。模具的型腔部分完全复刻叶轮的成品结构，中心位置设置圆形型芯安装位，用于固定成型叶轮中心轴孔的砂芯，周围环绕的叶片型腔严格按照叶片的扫掠轨迹与曲率变化加工，

　　在设计阶段特意保留了合理的拔模斜度，避免起模时刮伤砂型表面，考虑到手工修型的操作空间，叶片之间的流道型腔并未做极致的光滑过渡，而是预留了少量手工打磨余量，造型工人可在起模后用砂纸对流道表面进行细微修整，平衡了数控加工成本与铸件表面质量的需求。实际生产应用中，这套模具主要用于中小型闭式叶轮的砂型铸造工序，可适配黏土砂、树脂砂等多种常用造型材料，浇注时金属液通过预设的浇道进入型腔，冷却后打开模具即可取出带浇注系统的叶轮毛坯，后续经过去除浇冒口、喷砂、机加工轴孔与端面等工序，就能得到成品叶轮。设计过程中针对叶轮叶片脱模难度大的问题，特意在叶片型腔的非工作面上设置了离散的拔模斜度，既保证叶片工作面的尺寸精度满足流体力学设计要求，

　　又能降低起模时的砂型破损率，同时模具的模体厚度经过反复校核，在保证足够刚度、避免造型时受压变形的前提下，尽可能控制模体重量，降低工人翻模操作的劳动强度。从安装适配性来看，模具底部设置了平整的安装基准面，可直接放置在造型工作台上，外圈的四个凸耳既可以作为起吊搬运的受力点，也能在造型时作为压重的放置位置，避免浇注时金属液浮力顶起上模导致跑火问题。不同于精密铸造用的金属型模具，这套模具面向的是中小批量的叶轮铸件生产场景，无需复杂的温控与开合模机构，普通造型工人经过简单培训即可操作，模具的易损部位采用镶块式设计，若长期使用后出现局部磨损，只需更换对应镶块即可，无需整体报废重做，有效降低了工装维护成本。在流道型腔的设计上，

　　特意将叶片与轮盘连接的圆角做了标准化处理，既避免浇注时尖角位置产生应力集中导致铸件裂纹，也能减少后续机加工的余量，提升材料利用率。整套模具的分型面选择在叶轮轮盖的端面位置，这个位置的分型不会破坏叶片与流道的整体结构，起模方向沿叶轮轴向设置，无需额外的侧抽芯结构，大幅简化了模具的整体结构，降低了制造成本与造型操作的复杂度。
