真空铸造生产线回转式工位布局结构

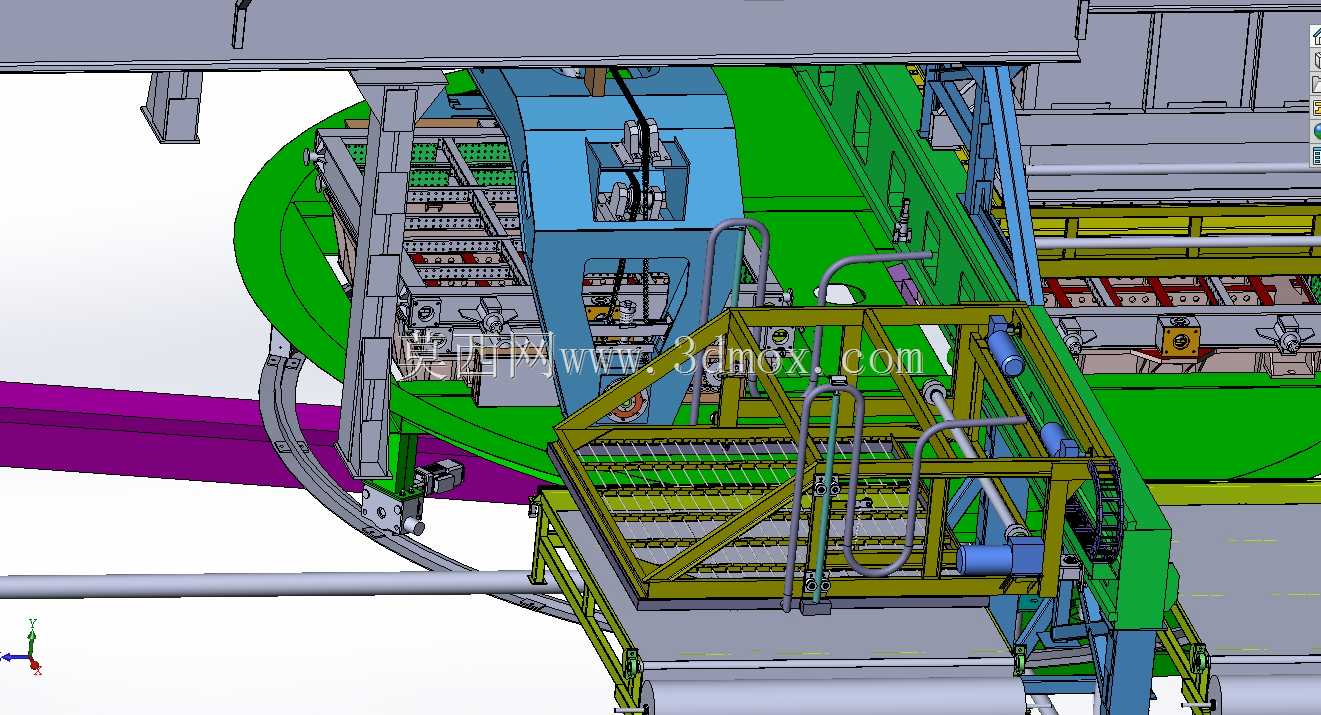

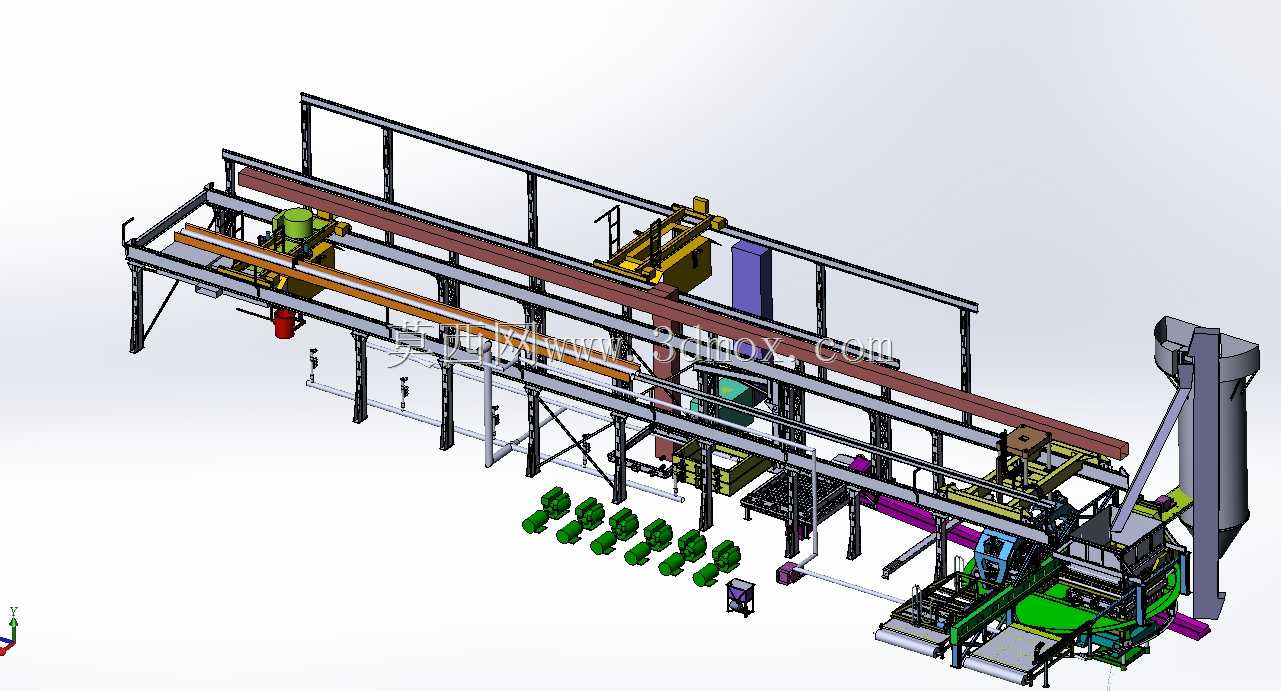

　　这套真空铸造产线的三维结构，核心适配中小尺寸精密铸件的批量负压铸造工况，常见于汽配、通用五金零部件的铸造车间，替代传统人工翻模的散工位作业模式，解决负压铸造过程中工位衔接等待、密封对位偏差、人工转运砂箱劳动强度大的实际生产痛点。从结构布局来看，产线采用回转式多工位转盘作为核心承载基体，转盘周向均匀分布多组砂箱定位工装，每个工位对应独立的真空管路快接接口，工位切换时随转盘转动自动对接对应工序的管路系统，无需人工反复插拔密封接头，能有效降低管路对接处的泄漏风险，保障负压铸造过程中型腔内的真空度稳定。产线的机架主体采用型钢焊接框架结构，主支撑立柱选用厚壁矩形管，底部通过膨胀螺栓与车间混凝土地面固定，

　　安装时需保证转盘安装基面的平面度公差控制在0.2mm/m范围内，避免转盘转动过程中出现偏载卡顿，转盘的回转支撑选用交叉滚子轴承结构，可同时承受轴向、径向载荷与倾覆力矩，适配满砂箱状态下的重载转动需求。产线集成的工位包含砂箱就位、覆膜射砂、负压保压、浇铸、冷却脱模几个核心工序，每个工位的执行机构都做了模块化设计：覆膜工位配备可升降的加热覆膜框架，框架边缘设置硅胶密封压条，下降时可完全贴合砂箱上沿，保证覆膜过程的密封性；射砂工位的射砂头采用浮动式对接结构，对接时可自适应砂箱上表面的位置偏差，避免射砂过程出现跑砂漏砂；浇铸工位配套有可调节高度的浇铸溜槽支架，可适配不同规格浇包的作业高度，支架侧面设置防护挡板，

　　阻挡浇铸过程中飞溅的高温金属液。从安装边界来看，整套产线的占地投影为矩形，转盘直径根据工位数量设计为适配6工位的尺寸，周边预留不小于1.2m的操作维护通道，顶部需预留吊装检修空间，方便后期更换工装、检修回转驱动部件。产线的真空管路沿机架内侧排布，所有管路转弯处都采用大半径圆弧弯头，减少管路阻力损失，管路末端设置集砂罐，避免型砂被吸入真空机组造成设备磨损。设计过程中针对铸造车间的高温、多粉尘工况，所有直线运动部件都配备了耐高温防尘罩，回转驱动的齿轮副设置了自动润滑注油点，可按设定周期自动加注润滑脂，降低日常维护的工作量。每个砂箱定位工装都设置了快换锁紧结构，更换不同规格铸件的生产模具时，无需拆卸整体工装，仅需更换定位模芯即可完成换型，

　　适配多品种小批量的铸件生产需求。产线的安全防护设计上，转盘周边设置了可开启的防护栏，防护栏配备安全联锁开关，任意一处防护栏开启时，转盘回转驱动立即停止运行，避免人员误入转动区域造成安全事故；浇铸工位的防护挡板采用耐高温隔热材料制作，可降低岗位作业人员的热辐射影响。整套结构的设计逻辑围绕负压铸造的工艺节拍展开，每个工位的作业时长匹配转盘的转动节拍，消除工序间的等待浪费，相比传统直线型铸造产线，回转式布局的占地面积更小，工位间的工件转运距离更短，可有效提升单位车间面积的生产效率。
