260x160x91规格IP66防护密封接线外壳

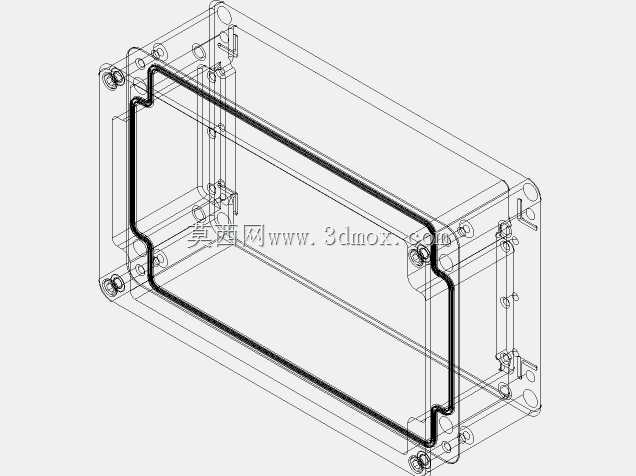

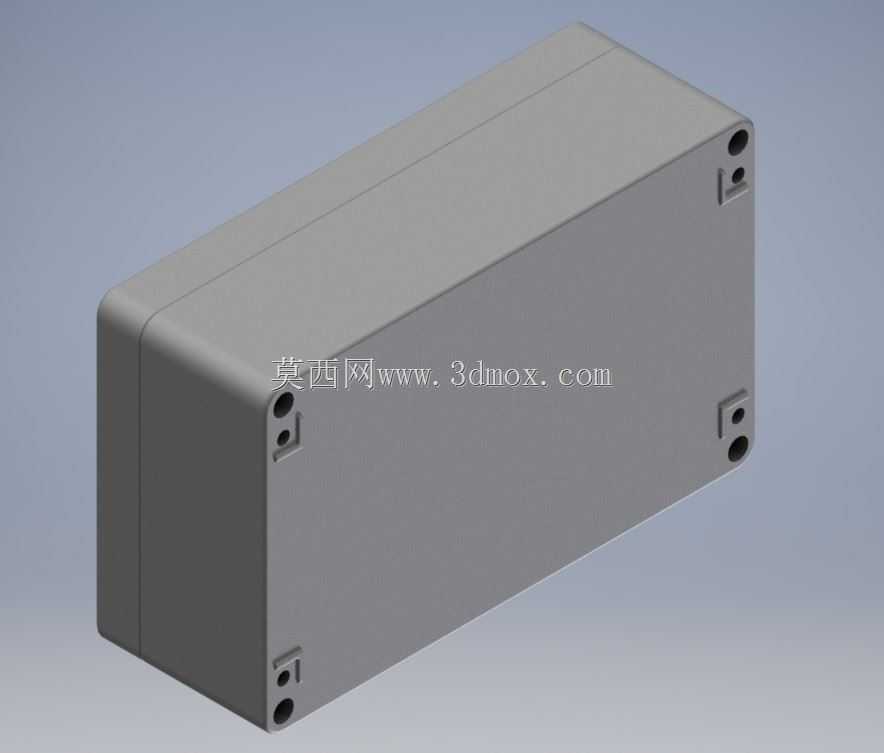

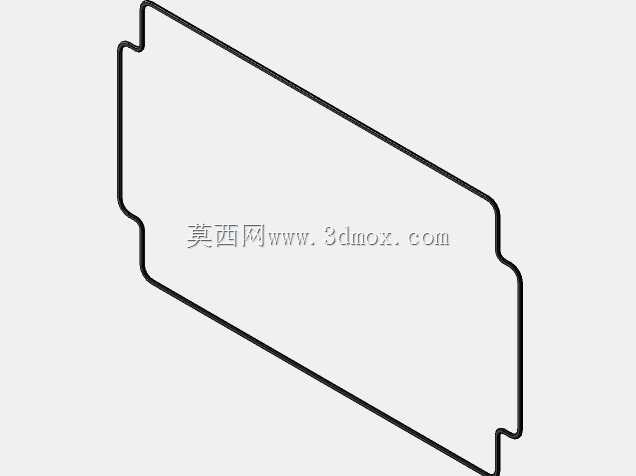

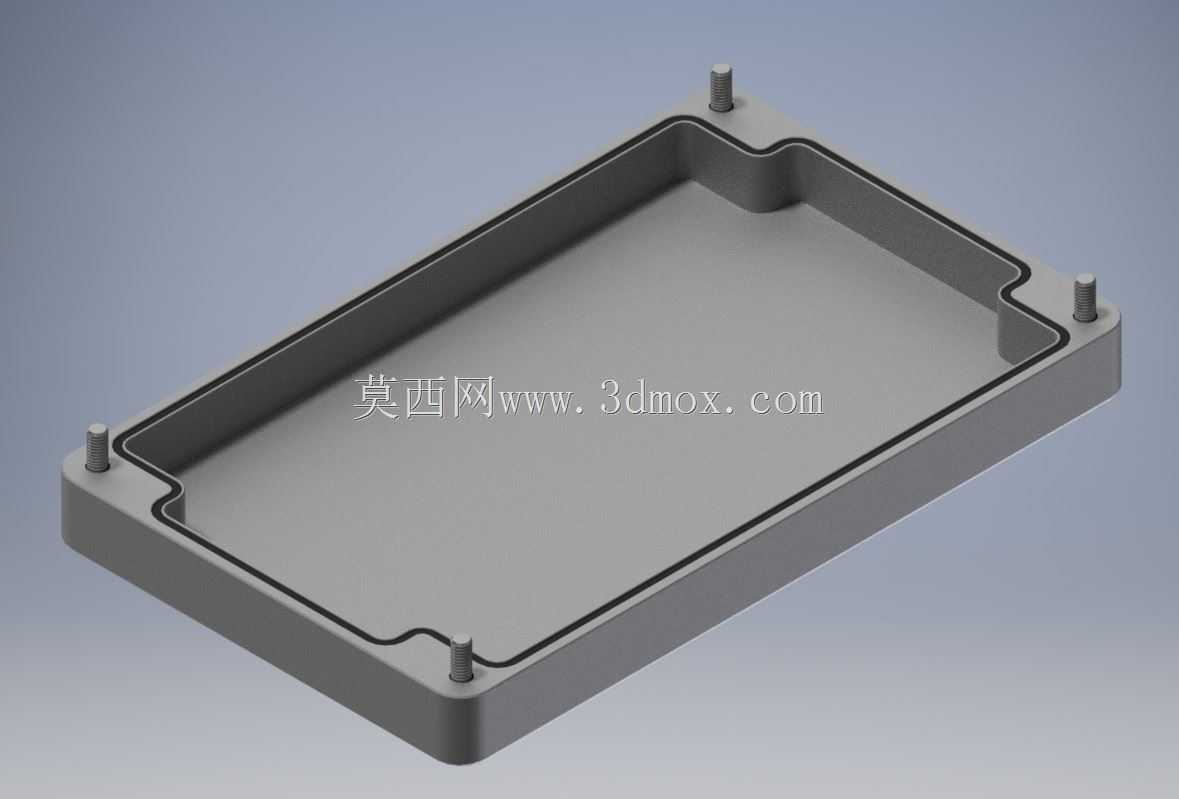

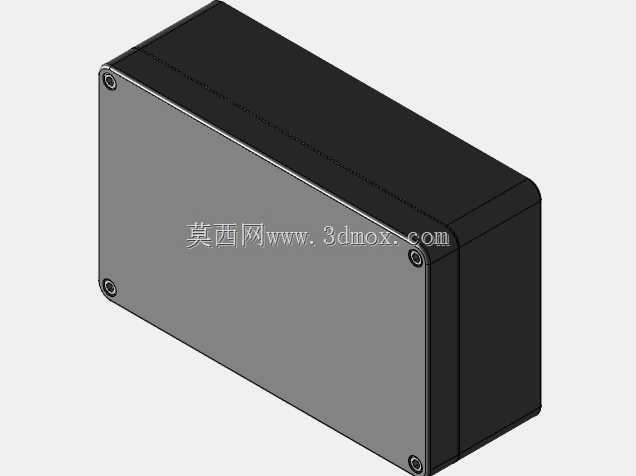

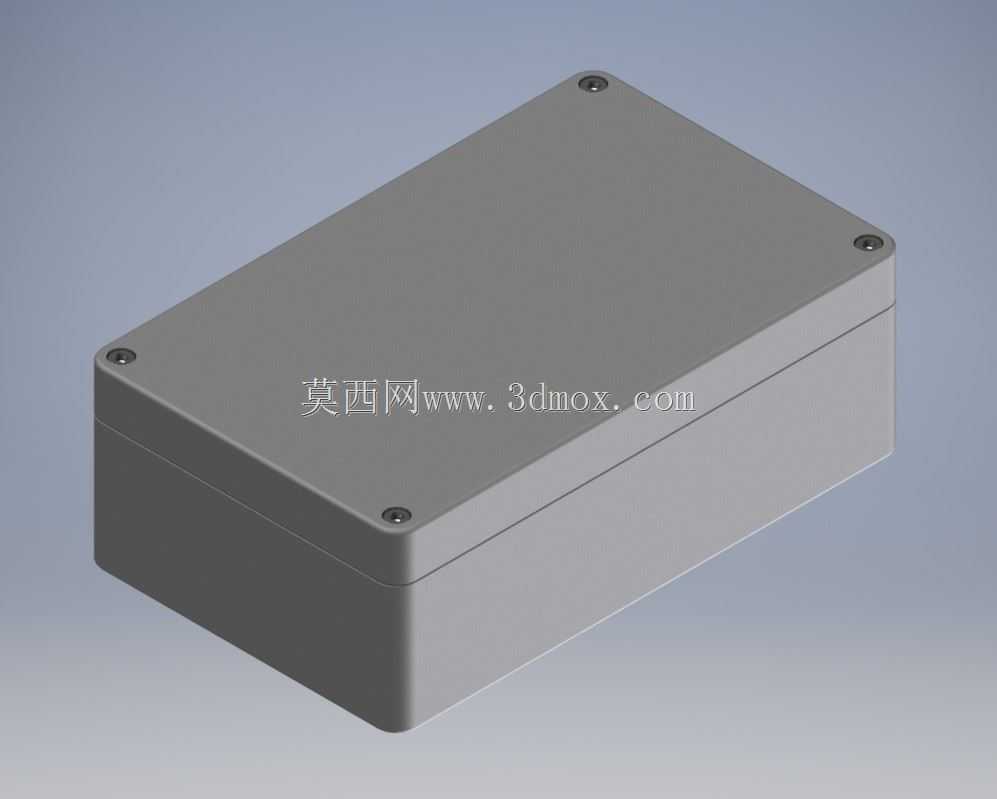

　　在户外通讯站点、工业现场传感节点、露天设备电控单元这类部署场景里，防护等级达IP66的密封壳体一直是结构选型里的刚需部件，毕竟这类场景常年面临雨水冲刷、粉尘侵入、温差形变的考验，壳体的密封可靠性直接决定内部电子元件的使用寿命。这款尺寸为260mm×160mm×91mm的矩形防护外壳，正是针对这类中小容积的安装需求设计，整体采用上下扣合的分体式结构，上盖与底座的配合面预留了连续的密封槽位，可嵌入适配截面的橡胶密封条，当四角的固定螺丝锁紧时，密封胶条能均匀受压填充配合间隙，完全阻断粉尘与高压水柱的侵入路径，满足IP66等级的防护要求。从实际安装边界来看，壳体总高度91mm，扣除上下壳体的壁厚与内部安装凸台的占用高度，

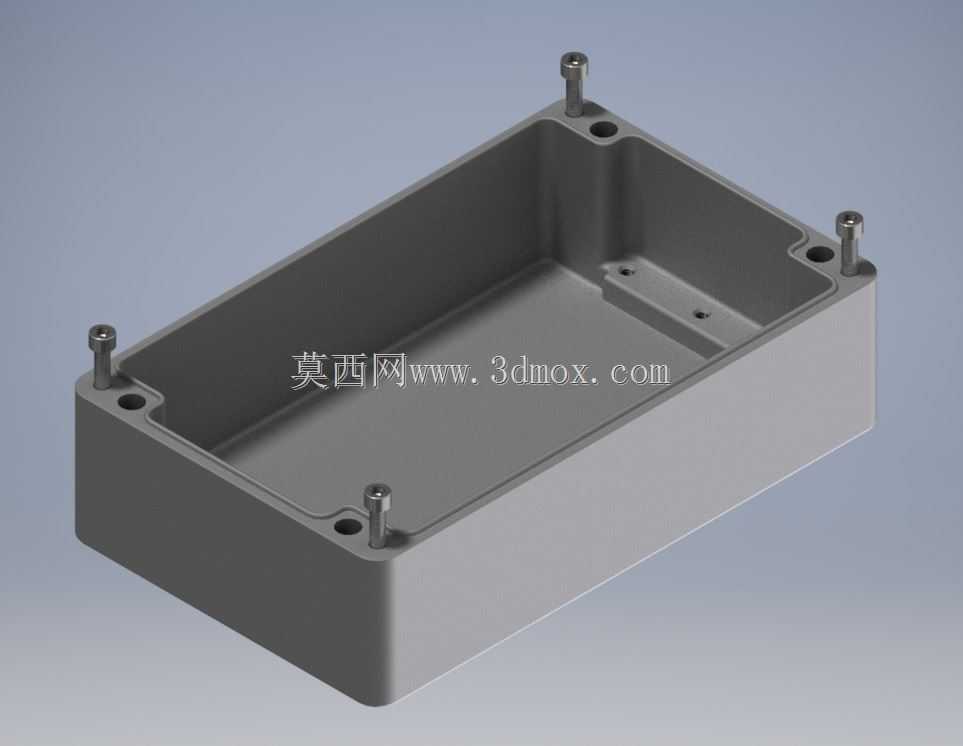

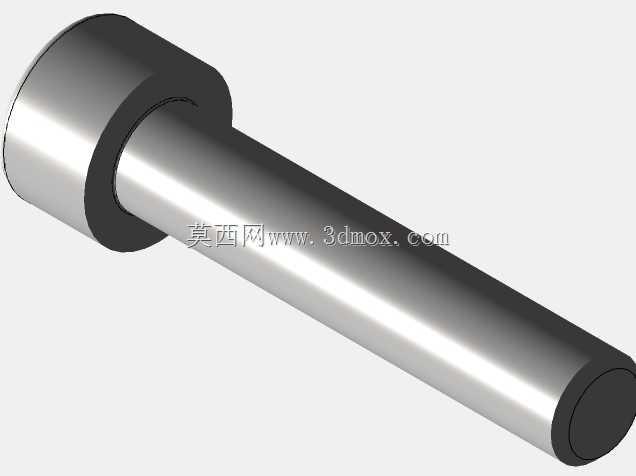

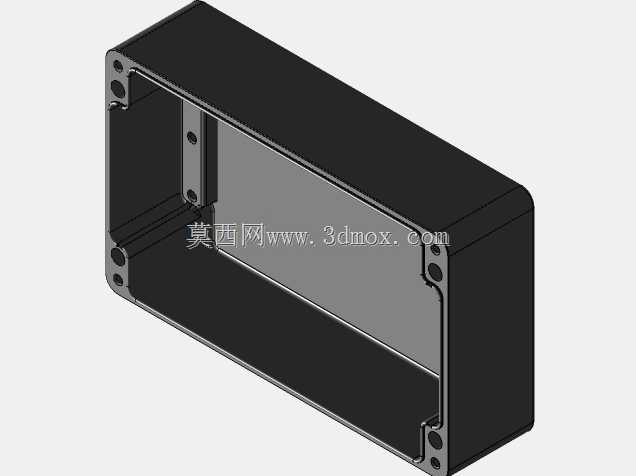

　　内部可用净空间高度约78mm，足够容纳常规尺寸的接线端子排、小型通讯模块、整流电路板或是低压信号处理单元，260mm的长度与160mm的宽度也预留了充足的板面空间，可根据实际需求在内部预留的安装柱上固定PCB板、导轨或是接线支架，无需额外在壳体内壁做打孔攻丝处理，降低现场改制的工作量。上盖四角的沉头固定孔做了下沉设计，螺丝锁紧后头部完全没入沉孔内，不会在壳体表面形成凸起，既避免了安装后螺丝头部积水锈蚀的问题，也让壳体外表面更平整，在多壳体并排安装时不会产生干涉。壳体的侧壁厚度做了均匀化处理，整体壁厚保持在3mm左右，既保证了壳体的结构刚性，在受到外力挤压或是安装紧固时不会产生过度形变破坏密封面，

　　也不会因为壁厚过大造成材料浪费与整体重量超标，对于需要壁挂安装或是设备内嵌安装的场景，这个壁厚带来的结构强度足够支撑内部元件的重量，长期使用不会出现壳体翘曲变形的问题。在设计思路上，这款壳体没有做多余的外置结构，整体外轮廓为规整的直角矩形，除了四角的固定沉孔外，外表面没有额外的凸起、卡扣或是装饰结构，这种极简的外形一方面让壳体的密封面连续性更好，减少了密封失效的风险点，另一方面也方便用户根据实际走线需求在任意侧壁开孔安装防水接头，规整的平面让接头的密封垫能完全贴合壁面，不会因为曲面或是结构落差造成密封不严。底座的下边缘做了微小的外翻边设计，当壳体壁挂安装时，外翻边能与安装面形成微小的间隙，避免壳体背面长期与安装面贴合积存水汽，

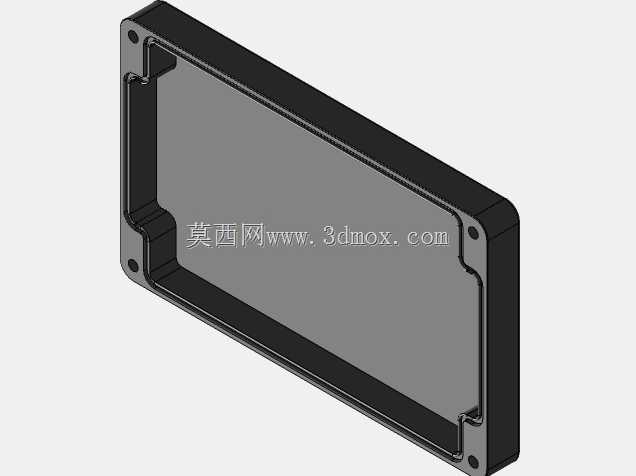

　　同时外翻边也能提升底座的结构强度，在螺丝锁紧上盖时不会让底座侧壁向内收缩影响密封配合。从实际使用场景出发，这类壳体除了用于户外通讯设备的节点防护外，也可用于车间内的潮湿工位电控分线、户外照明设备的电源容纳、农业物联网的传感采集单元封装，甚至是船舶甲板上的小型信号转接装置防护，规整的尺寸让它在做系统集成时很容易计算安装空间，不管是嵌入设备内部还是单独壁挂安装都能适配。在建模细节上，上下壳体的配合止口做了错位设计，上盖的止口边刚好包覆住底座的上边缘，即使密封条出现轻微的老化形变，止口的错位结构也能形成第一道挡水挡尘结构，避免异物直接冲击密封条，大幅提升长期使用的密封可靠性；内部的安装柱与壳体侧壁做了加强筋连接，在固定内部元件拧紧螺丝时，安装柱不会因为受力出现断裂或是根部开裂的问题，所有的内角位置都做了合适的圆角过渡，既减少了注塑成型时的应力集中问题，也避免了安装内部元件时尖锐内角划伤线材或是操作人员的手部。需要注意的是，在实际选型使用时，要根据内部元件的发热情况评估是否需要在壳体上加装透气阀，因为IP66等级的壳体完全密封，当内部元件发热出现温差时，壳体内外的气压差可能会让密封面出现微隙吸入水汽，加装透气阀可以平衡内外气压同时保持防护能力，而这款壳体的平整侧壁也预留了足够的空间来加装这类配件，不需要对壳体结构做大幅改动。
