IP66等级防水防尘密封电气接线外壳

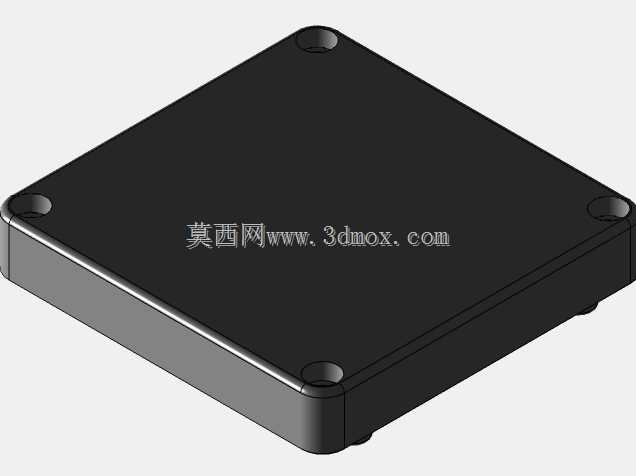

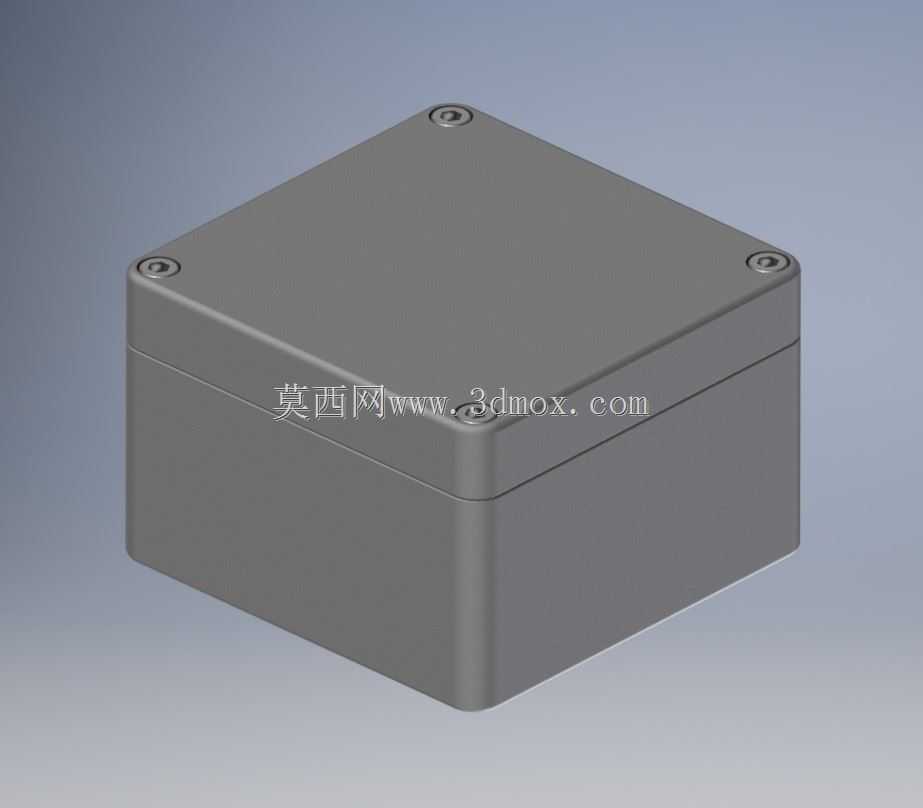

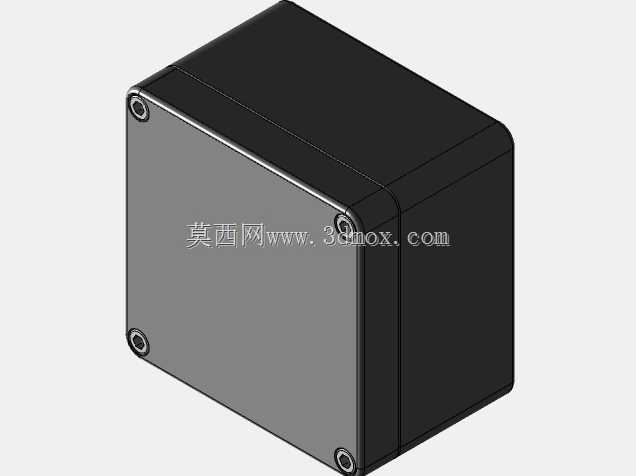

　　在户外通讯基站、工业现场传感节点、沿海厂区设备部署这类场景里，电气元件的防护一直是结构设计里绕不开的环节，这款密封防护外壳正是针对这类高要求防护场景开发的结构件。日常做项目选型时，很多人容易忽略壳体的安装边界余量，这款壳体的外形尺寸控制在122mm×120mm×81mm，方正的立方体造型没有多余的外凸结构，在机柜内部、设备侧壁、户外立杆上安装时，不会因为异形结构占用额外的安装空间，四个角的固定螺丝孔位做了内嵌式设计，螺丝锁紧后不会突出壳体上表面，叠装或者贴装时能保证贴合面完全平整，不会出现局部悬空导致的密封失效问题。

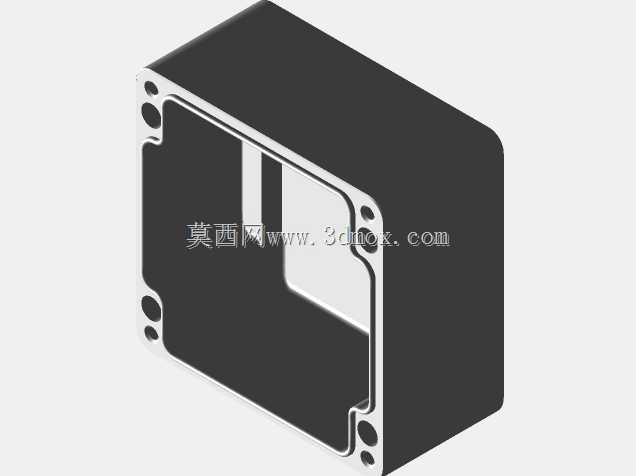

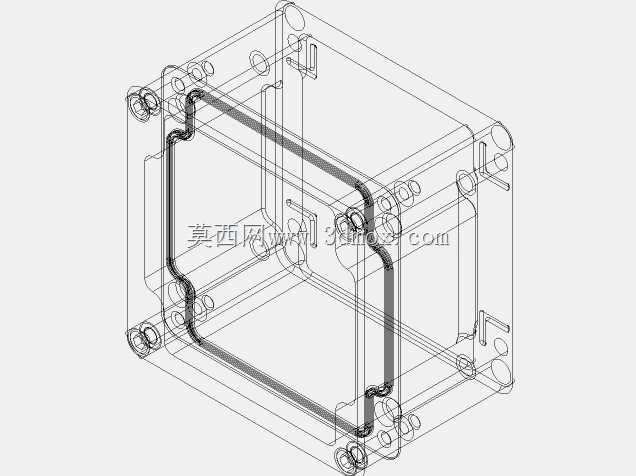

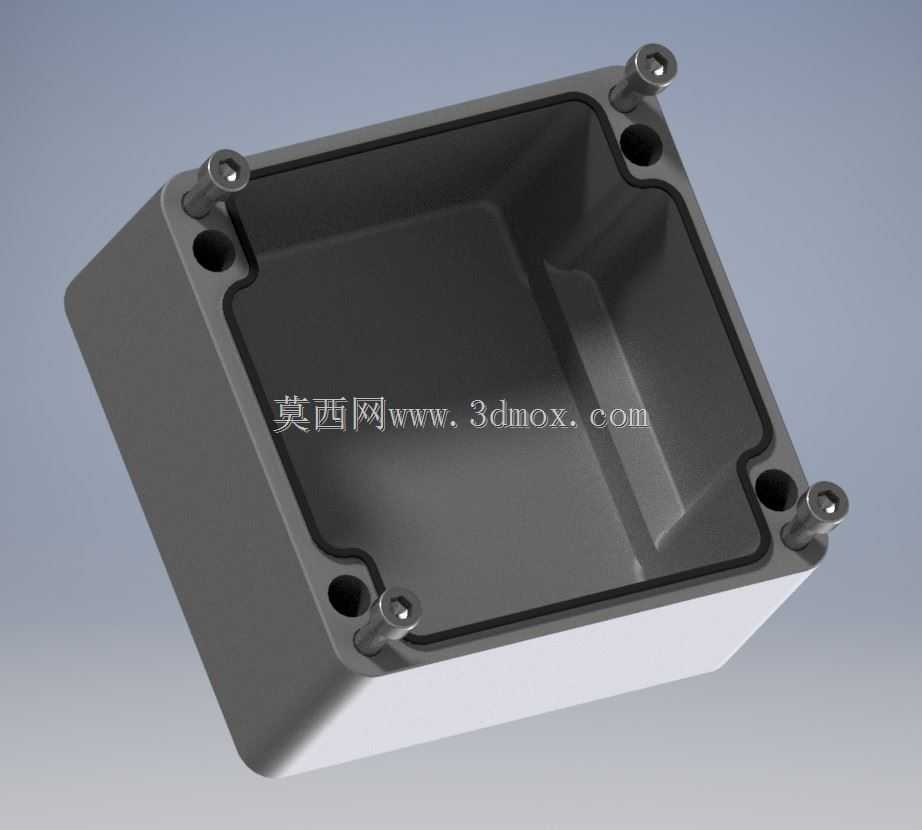

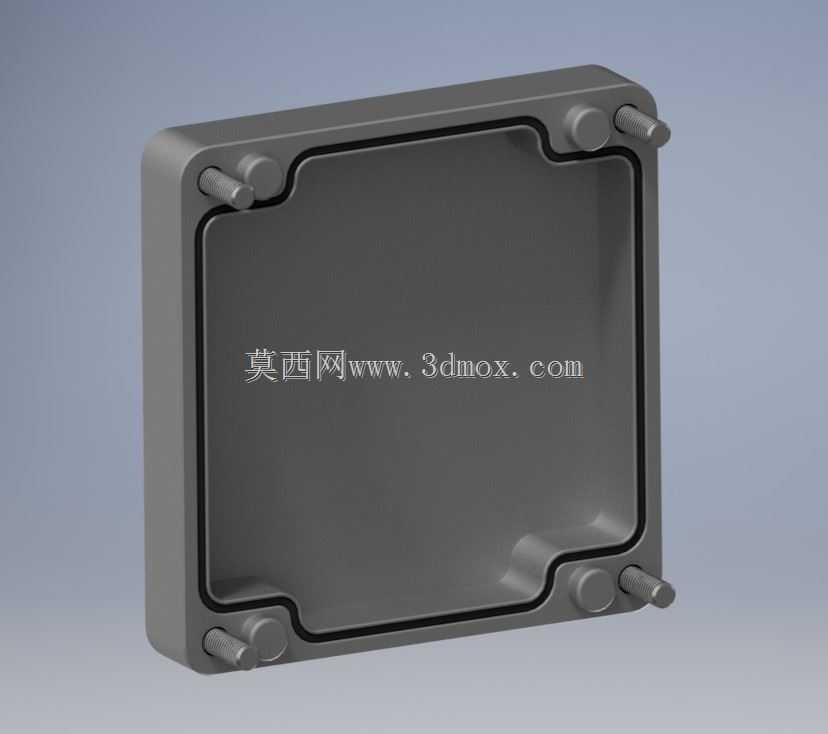

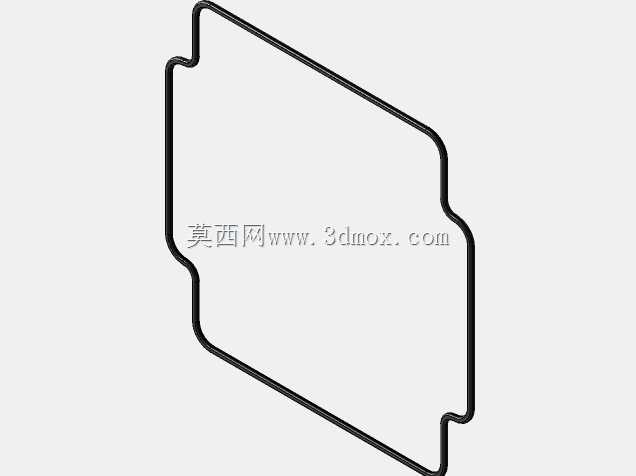

　　从实际使用的角度看，这款壳体达到IP66的防护等级，意味着可以完全阻挡粉尘进入壳体内部，同时承受高压水柱从任意方向喷射都不会出现内部进水的情况，不管是露天部署的通讯中继模块、厂区户外的电源转接单元，还是潮湿多尘车间里的信号采集终端，都能给内部的电路板、接线端子提供稳定的防护空间。做结构设计时，这类壳体的密封逻辑很清晰，上下盖的结合面做了一圈内嵌的密封槽，装配时配套对应规格的硅胶密封圈，锁紧四个角的固定螺丝时，能让密封圈均匀受压，不会出现局部压合不实的缝隙，相比市面上很多靠平面贴合打胶密封的壳体，这种槽位嵌装密封圈的设计，后期维护拆开再装配时，不需要重新打胶，只要密封圈没有老化破损，就能反复保持稳定的防护性能，大幅降低现场维护的工作量。

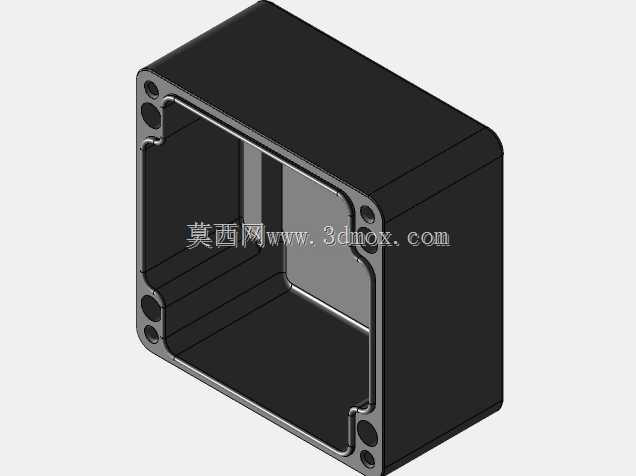

　　很多工程师在选这类防护壳体时，会纠结内部空间的利用率，这款壳体的内壁做了均匀的薄厚处理，侧壁厚度控制在合理的工程范围内，既保证了壳体的结构强度，在受到外力挤压、轻微撞击时不会出现开裂变形，又尽可能留出了最大的内部容纳空间，内部可以容纳常规尺寸的PCB板、接线端子排、小型电源模块，内壁还预留了可选的安装柱位，不需要后期自己打孔粘柱，直接用自攻螺丝就能固定内部的电子元件，避免自行打孔破坏壳体的密封性能。

　　在实际的项目应用里，这类壳体的适配场景非常广，除了通讯类的设备防护，还可以用在户外照明的接线分线、农业物联网的传感节点封装、船舶甲板上的小型电气模块防护，甚至是洗车设备、食品加工车间里的潮湿环境控制单元封装。设计时特意把壳体的边角做了小圆角过渡，没有尖锐的直角，一方面是注塑生产时能减少应力集中，避免壳体成型后出现边角开裂的问题，另一方面在现场安装布线时，也不会划伤施工人员的手部或者线缆外皮。上下盖的合模缝做了错位止口设计，就算密封圈因为长期使用出现轻微老化，止口结构也能形成第一道挡水挡尘的屏障，不会让异物直接接触到密封圈，延长密封件的使用寿命，同时也能避免外力直接冲击结合面导致的密封失效。

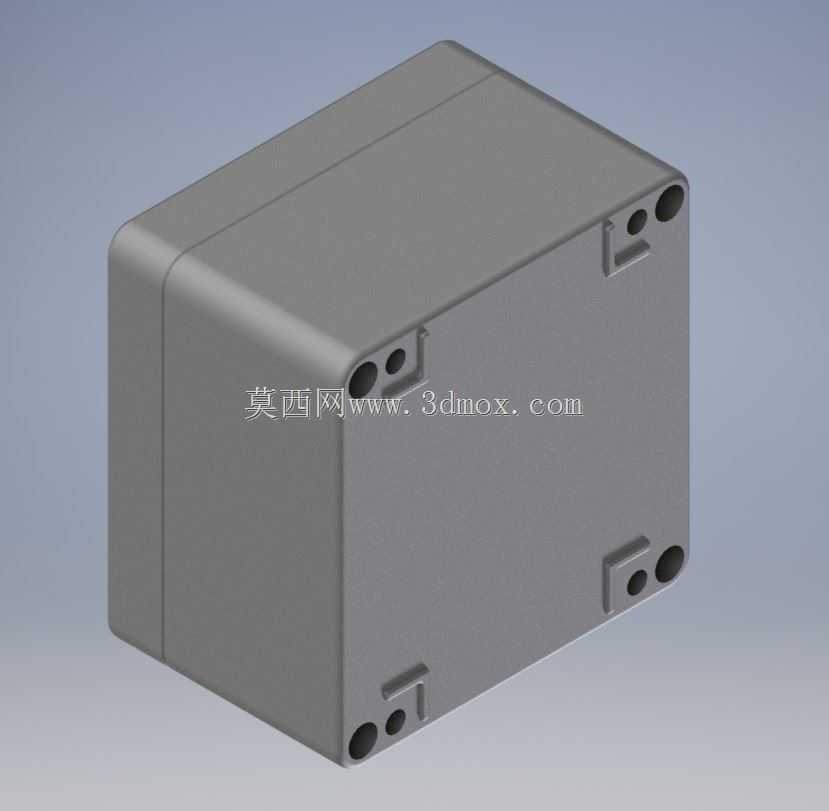

　　做三维建模时，这款壳体的细节处理很贴合实际生产要求，所有的拔模角度都按照注塑工艺的标准设置，不会出现倒扣无法脱模的问题，固定孔位的深度、螺丝柱的加强筋都做了对应的结构优化，不管是做手板验证还是开模量产，都不需要再做大幅度的结构调整。安装时可以选择壳体底部的外置安装孔，也可以利用四个角的内嵌孔位配合支架固定，两种安装方式都不会破坏壳体的密封结构，适配不同场景的安装需求，比如在立杆上安装时可以用抱箍支架配合底部安装孔固定，在机柜内部安装时可以用螺丝直接通过角部孔位锁在安装板上，不需要额外做转接件，能减少项目的物料种类和安装工时。
