俄标3PS21-4接线端子连接模块结构设计

　　在工业电气布线、低压配电回路以及小型电源配套的接线场景里，接线端子的可靠性直接决定了整套电气系统的运行稳定性，这款俄标3ПС21-4接线端子，就是针对小容量电源回路的分线、转接需求开发的连接部件，常配套在同系列小型电源变压器的输出端，完成绕组出线与外部负载线路的可靠接驳。从实际工程应用来看，这类端子大多用在工业控制机柜内部、小型机电设备的电源进线位置、户外小型配电模块的接线端，要应对长期通电后的温升、现场布线时的拉扯应力、不同线径导线的压接适配，还要满足检修时快速拆线、换线的操作需求，不需要额外做烫锡、缠绝缘胶带这类传统接线工序，能大幅提升现场布线的效率，也降低了人工接线不规范带来的接触不良、虚接打火隐患。

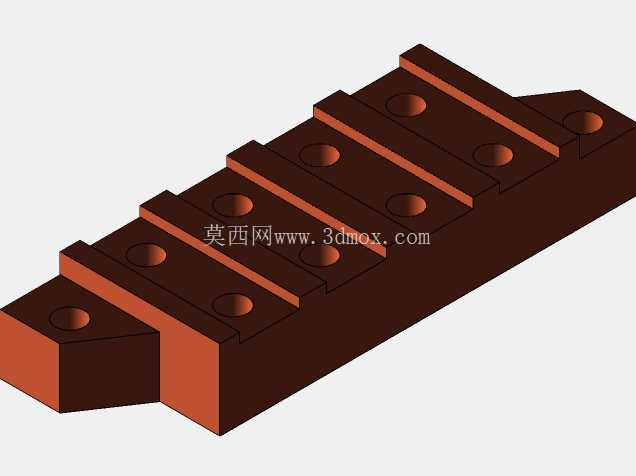

　　设计这款端子的时候，首先要考虑的是绝缘基座的耐温与绝缘性能，基座部分采用规整的长方体结构，安装孔位预留了足够的固定边界，不管是用螺丝直接固定在变压器的安装支架上，还是卡在标准DIN导轨上，都能保证安装后不会因为设备运行的震动出现移位。内部的导电接触件采用槽式压接结构，每个接线位对应独立的导电铜件，相邻接线位之间设置了绝缘隔筋，避免不同相位的导线因为毛刺、积尘出现爬电、短路问题，压接螺丝的行程做了适配优化，既能压接0.5到2.5平方毫米的多股铜芯线，也能适配单股硬线的接入，拧紧力矩控制在合理区间，不会因为力矩过大压伤线芯，也不会因为力矩不足导致压接松动。

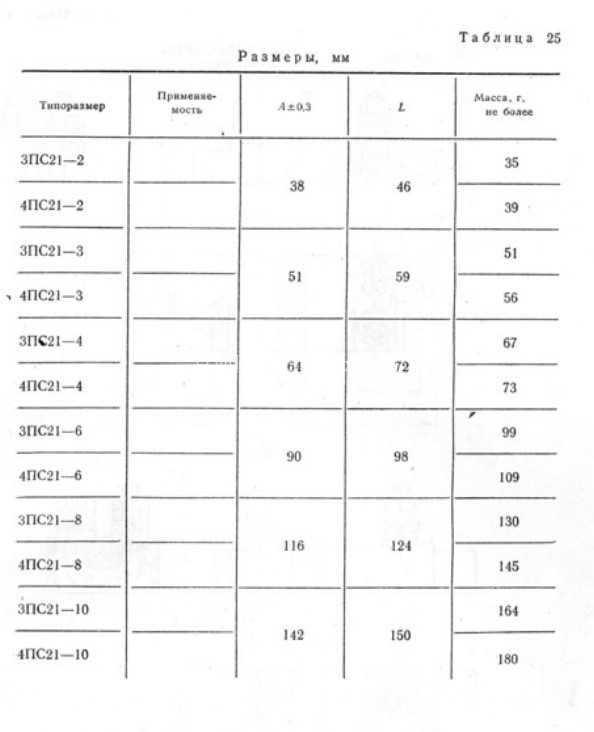

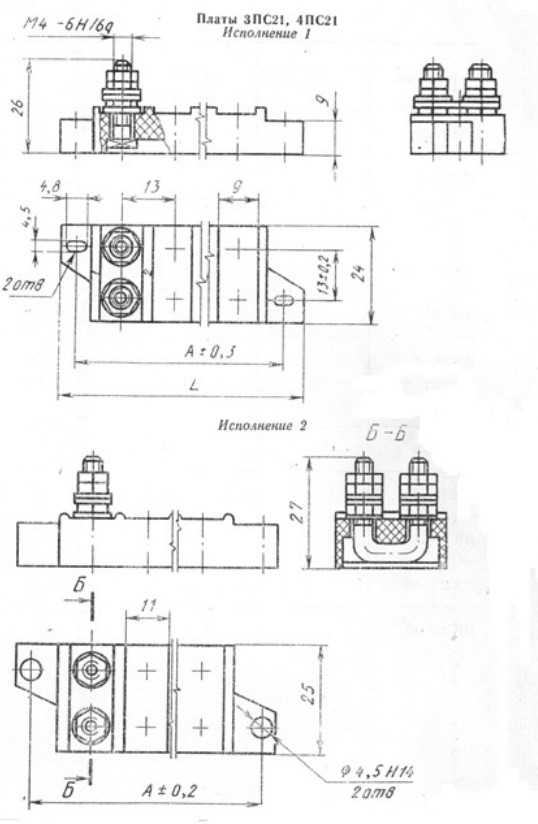

　　从外形尺寸来看，这款端子的整体宽度控制在紧凑范围内，四个接线位呈直线排布，相邻接线位的间距满足低压电气的安全爬电距离要求，进出线方向采用同向设计，布线时导线可以从同一侧整理排布，方便柜内的线束绑扎，不会出现导线弯折半径过小损伤线皮的问题。端子的外轮廓没有尖锐的棱角，所有边角都做了圆角过渡，安装操作时不会划伤施工人员的手部，绝缘基座的表面做了防滑纹理，检修时插拔、拧螺丝的过程中手部不容易打滑。

　　在实际选型匹配的时候，这款端子的额定载流量要和配套变压器的输出电流做匹配，每个接线位的导电件截面积经过核算，长期通过额定电流时的温升不会超过绝缘材料的耐温阈值，即使在密闭的机柜内部、环境温度偏高的工况下，也不会出现绝缘基座软化、变形的问题。接线位的标识采用模压成型的字符，不会因为长期使用出现标识磨损、看不清接线序号的问题，施工和检修时可以快速对应接线图纸，避免接错线序导致的设备损坏。和普通的民用接线端子相比，这款端子的抗震动性能做了强化，压接位置增加了防松弹垫，设备运行过程中的持续震动不会导致压接螺丝自行回松，在移动机电设备、有震动源的工业场景里也能保持稳定的连接状态。另外，端子的绝缘材料选用阻燃等级符合电气安全要求的材质，即使出现极端情况下的接触打火，也不会引燃绝缘基座，能有效遏制电气故障的扩大。

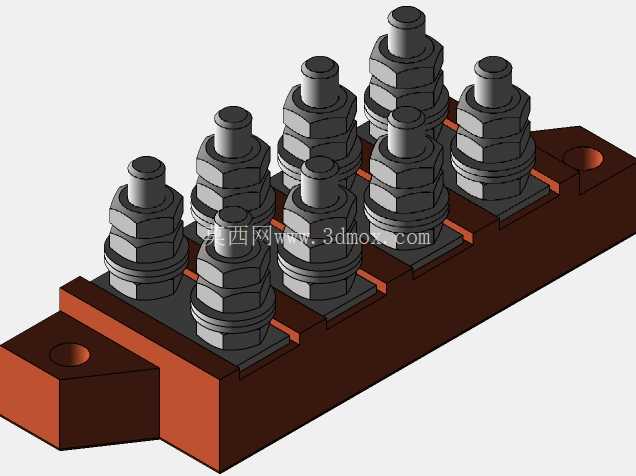

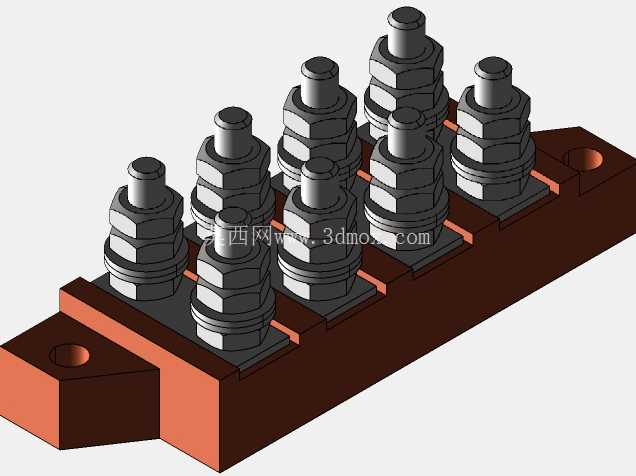

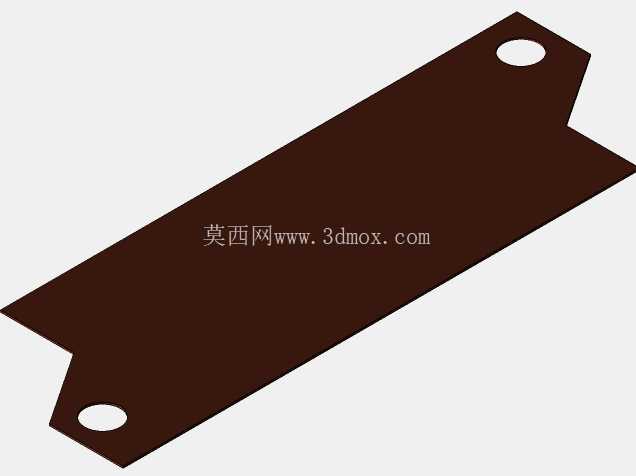

　　从三维建模的角度来看，构建这个模型的时候需要重点还原内部导电件的压接行程、绝缘隔筋的厚度、安装孔的位置精度，这些尺寸直接影响后续实物生产的装配适配性，如果安装孔的位置偏差超过0.5毫米，实际安装时就会出现孔位对不上、无法固定的问题；如果压接槽的尺寸偏差过大，就会出现导线插不进去或者压接不紧的情况。建模时还要注意不同零件之间的装配间隙，绝缘基座和导电铜件之间采用过盈配合，保证铜件不会从基座里脱出，压接螺丝和铜件的螺纹孔要保证同轴度，拧动螺丝时不会出现卡滞、滑牙的问题。对于结构设计从业者来说，这类小部件的建模最考验细节把控能力，很多新手建模时容易忽略爬电距离、安装边界这些工程实际要求，只做外形的还原，做出来的模型看着相似，实际根本无法用于生产指导，只有结合实际的电气安全规范、安装操作需求去调整每个细节尺寸，建出来的模型才具备实际的工程参考价值。
