苏制低频多档位旋转开关结构设计

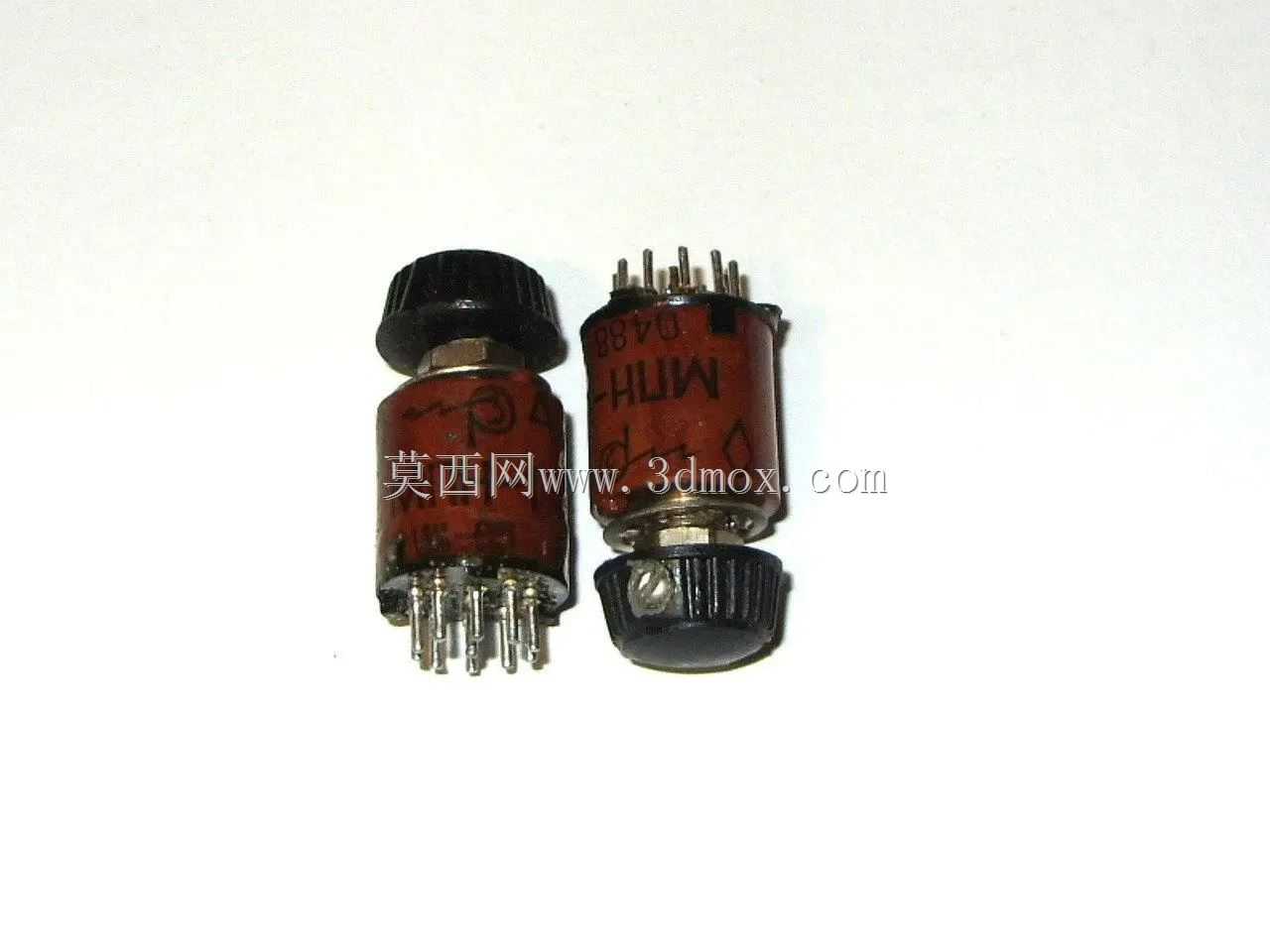

　　在老式通讯设备、低频信号切换装置以及早期工业控制回路的搭建中，这类多档位旋转开关是承担回路通断、信号档位切换的核心基础元件，区别于现代贴片式或轻触式开关，苏制MPN-1旋转开关采用全金属加绝缘基材的结构设计，核心的接触导通部分采用多引脚插装布局，能够在单只开关上实现多回路的同步切换，适配早期设备中多组信号同步选通的使用需求。从实际安装适配角度来看，这类开关采用圆柱式主体结构，顶部配置带防滑纹理的黑色旋钮，旋钮表面的竖向滚花能够在操作人员带薄手套操作时依然提供足够的摩擦力，避免操作打滑，旋钮与主体之间设置有金属限位卡圈，能够精准限制旋转行程，确保每个档位切换时的定位清晰，不会出现档位错位、接触虚接的问题。

　　开关主体的绝缘部分采用酚醛树脂压制成型，也就是早期工业元件常用的电木材质，这种材质具备优秀的绝缘性能与耐温特性，在长期通流产生轻微温升的情况下不会出现绝缘性能下降、材质形变的问题，主体表面印刷的档位标识直接压印在电木基材表面，不会因为长期摩擦出现标识脱落的情况，方便设备运维人员快速识别当前档位。底部的插装引脚采用镀银铜质基材，引脚长度与间距完全适配早期苏制标准的PCB孔位或者接线端子排，插装后焊接浸润性好，能够降低接触电阻，避免长期使用后引脚氧化导致的接触不良，引脚排布采用圆周阵列布局，对应内部的多层接触片结构，每一层接触片对应独立的导通回路，旋转旋钮时内部的动触片随转轴同步转动，与对应档位的静触片可靠接触，实现不同回路的切换导通。

　　在实际选型应用中，这类低频旋转开关主要适用于交流工频以及低频信号回路的切换，不能应用在高频射频回路中，避免因为接触结构的寄生参数影响高频信号传输，其额定通流能力能够满足早期通讯设备中信号回路、低压控制回路的载流需求，安装时仅需要在设备面板上开设对应直径的圆形安装孔，通过主体自带的螺纹与锁紧螺母即可完成面板固定，不需要额外设计复杂的安装支架，安装边界占用空间小，适合在紧凑的老式设备机箱内布局。从结构设计思路来看，这类开关完全围绕工业场景下的高可靠性需求设计，没有多余的装饰性结构，所有结构细节都服务于长期稳定使用的目标：旋钮与转轴之间采用扁位配合，避免旋钮与转轴之间出现相对转动导致的档位偏差；内部的动触片采用弹性铜合金材质，

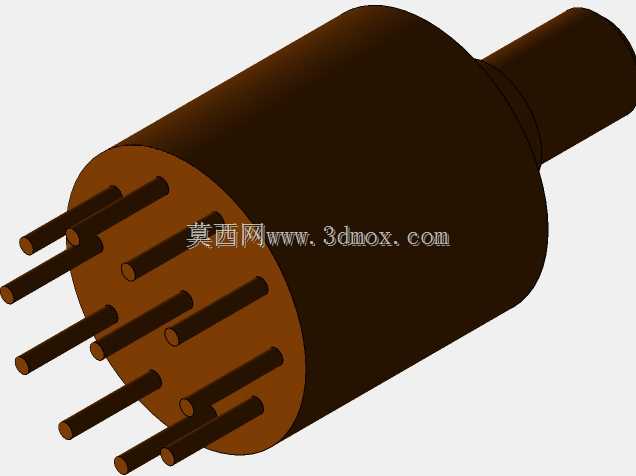

　　每次切换到位后都能提供足够的接触压力，即使在设备存在轻微振动的使用环境下，也不会出现触点瞬间断开的问题；开关底部的端盖采用金属压合封装，能够阻挡灰尘、潮气进入开关内部，提升在复杂工业环境下的使用寿命。在进行三维建模还原时，需要重点把控几个关键尺寸的精度：首先是主体圆柱的外径尺寸，这直接关系到面板安装孔的适配性；其次是底部引脚的间距与伸出长度，这决定了PCB封装设计的准确性；另外就是旋钮的旋转角度与档位对应的位置关系，要还原出每一档位的旋转行程与定位卡点的位置，确保模型在进行虚拟装配时能够完全匹配老式通讯设备的安装位，方便后续进行设备维修替换时的尺寸核对，也为复刻老式电子设备的结构提供准确的元件模型参考。这类开关虽然是早期的工业元件，但其可靠性优先的结构设计思路，依然能给现在的工业开关设计提供参考，尤其是在一些对可靠性要求极高、不需要频繁操作的控制回路中，这种结构的开关依然具备应用价值。
