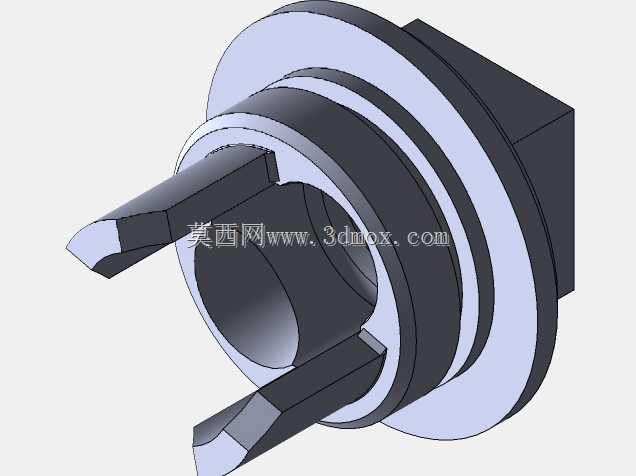

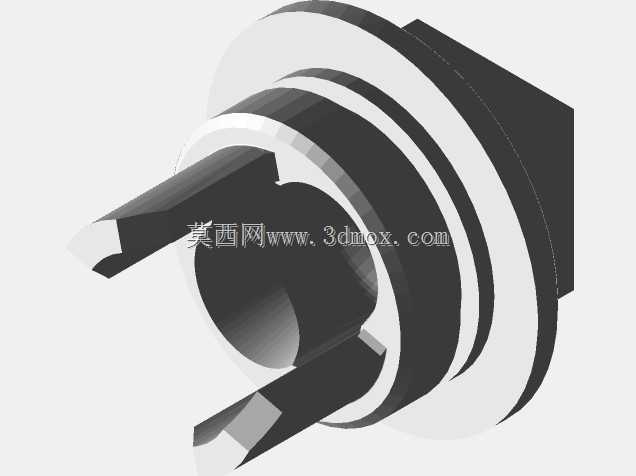

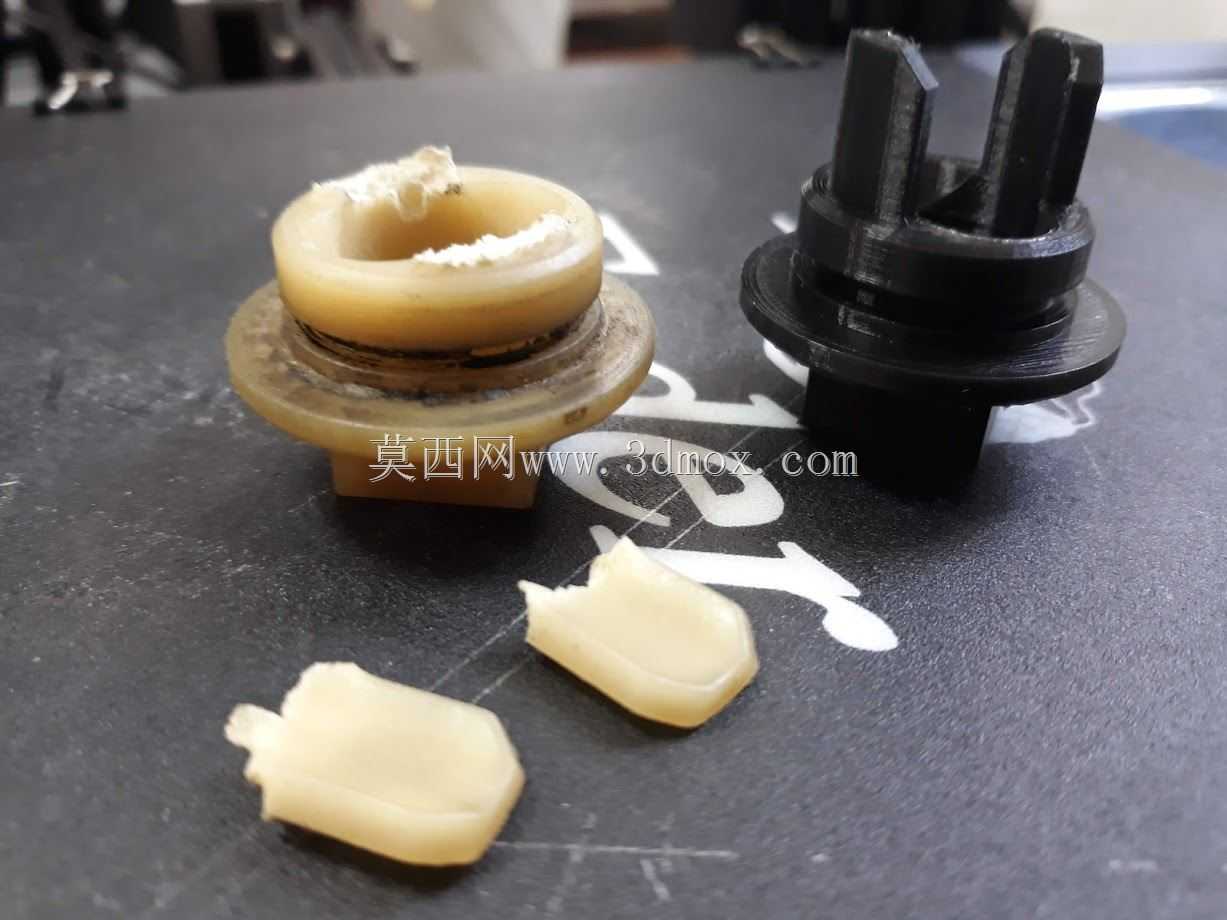

带双插脚法兰式圆形连接基座结构

　　这类带双插脚的法兰式圆形连接基座，常应用在有线通讯设备的面板端信号接驳场景，作为设备内部电路与外部通讯线缆对接的过渡载体，承担物理定位、插接导向与连接强度保障的作用。从实际使用场景来看，这类零件多安装在通讯终端、工业信号采集模块的壳体面板开孔处，背部的方形定位块嵌入面板预制的方槽内，限制零件自身的周向转动，避免插接过程中基座跟转导致内部接线松脱。前端的环形法兰盘贴合面板外表面，法兰的外径尺寸需匹配面板安装位的沉台深度，保证安装后法兰面与面板表面齐平，无凸起或凹陷，避免外接插头对接时出现偏斜卡滞。两个对称布置的斜向插脚是核心的导电连接结构，插脚的倾斜角度经过匹配对应插头的插槽轨迹设计，插接时插脚会顺着插头内部的弹片滑槽滑入，

　　斜角结构能在插接过半时提供逐步增大的插拔阻尼，既保证插接到位后接触电阻稳定，也能避免长期使用后插脚松动导致的信号传输中断。插脚的截面尺寸与插槽的配合公差控制在小间隙配合区间，既不会因为间隙过大出现接触晃动，也不会因为过盈量太大导致插拔力超标，不便于现场运维操作。中间的通孔结构是预留的同轴信号通道或者辅助定位孔，可根据不同的通讯协议需求，内置同轴信号针或者绝缘定位销，适配不同规格的外接插头。设计这类零件时，首先要确定安装面板的厚度，法兰盘到背部方形定位块的轴向尺寸要比面板厚度大0.1mm左右，保证安装后法兰能紧密贴合面板表面，不会出现轴向窜动。方形定位块的外形尺寸要与面板上的方槽采用过渡配合，装配时可通过轻微压入完成固定，

　　不需要额外打胶或者螺丝紧固，减少装配工序。两个插脚的对称度需要严格控制，对称度公差不超过0.05mm，否则会出现单边插脚提前受力，导致插接时插脚弯折或者插头无法完全插合的问题。插脚的端部做了斜切导向处理，导向角的角度控制在30度，既能在插接初始阶段快速对准插槽，也能避免导向角过尖划伤插头内部的镀金弹片，影响接触寿命。法兰盘的外圆边缘做了小尺寸的倒角处理，去除机加工产生的锐边，避免装配或者运维时划伤操作人员的手部，也能在装入面板沉台时起到导向作用，快速对准安装孔位。零件的主体绝缘部分多采用工程塑料注塑成型，插脚为铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，在工业现场多尘、潮湿的环境下也能保证长期稳定的信号传输。从安装边界来看，

　　这类基座安装后，法兰前方需要预留至少15mm的操作空间，方便外接插头的插拔操作，背部方形定位块后方需要预留足够的接线空间，方便内部导线与插脚尾部的焊接或者压接操作，避免导线弯折半径过小导致线芯断裂。在结构强度校核上，需要保证单个插脚能承受至少5N的侧向力不发生永久形变，满足现场粗暴插拔的使用需求，法兰盘与背部定位块的连接位置需要做加强筋处理，避免多次插拔后连接位置出现开裂，导致整个基座报废。这类零件的结构看似简单，但每一处尺寸公差都直接影响通讯连接的可靠性，在建模过程中需要重点关注插脚的角度、对称度，以及各安装配合面的尺寸公差，才能保证加工出来的零件能顺利适配对应的插头与安装面板，不会出现装配干涉或者接触不良的问题。
