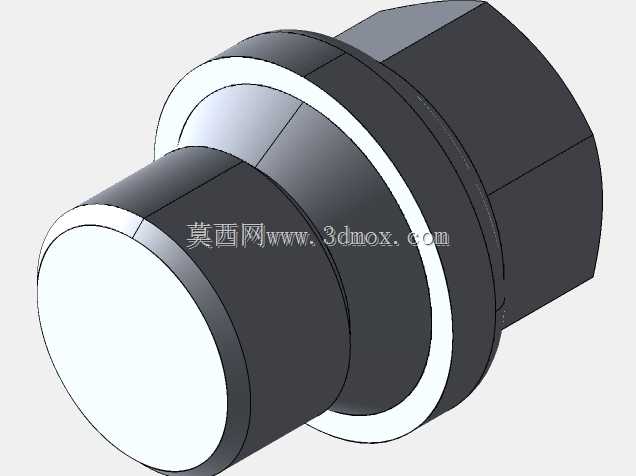

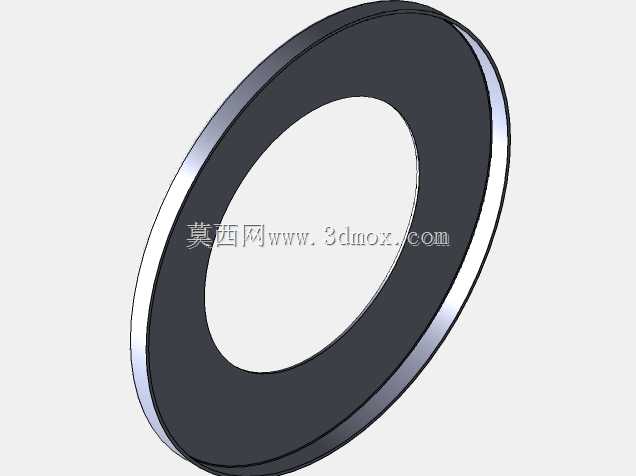

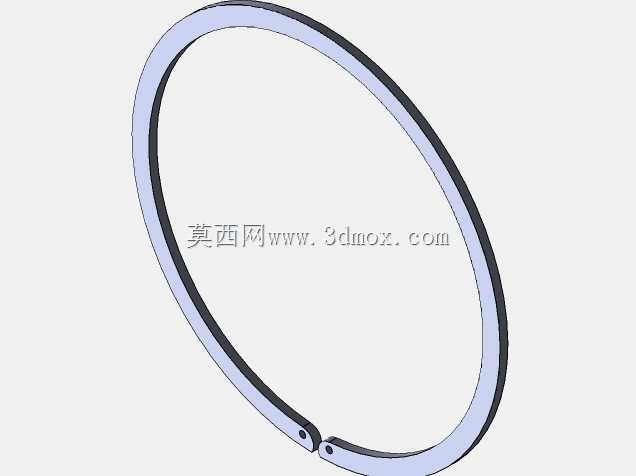

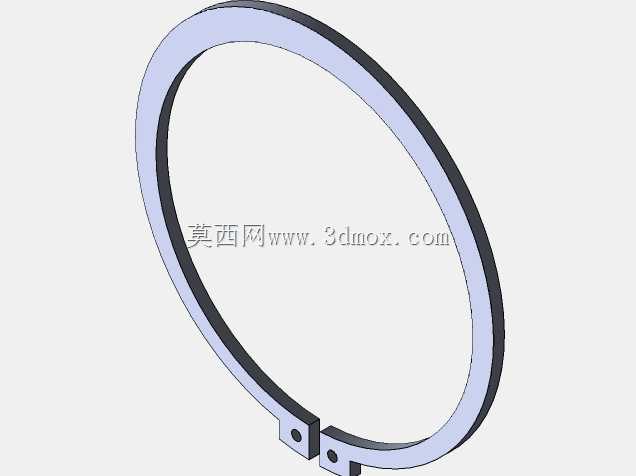

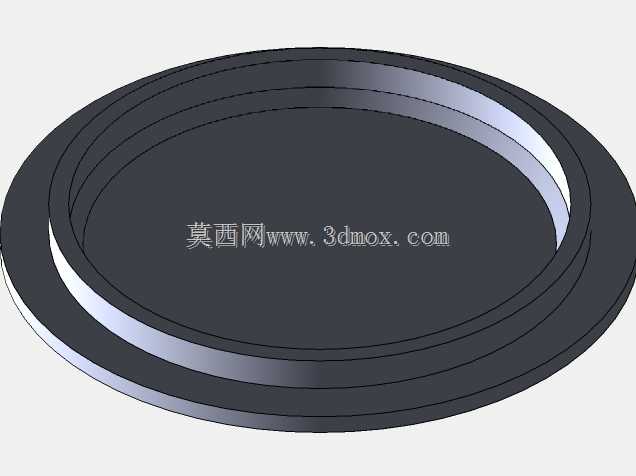

两级直齿锥齿轮传动结构设计

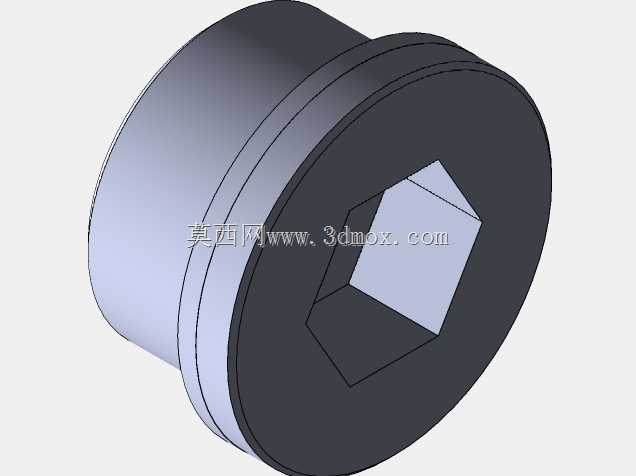

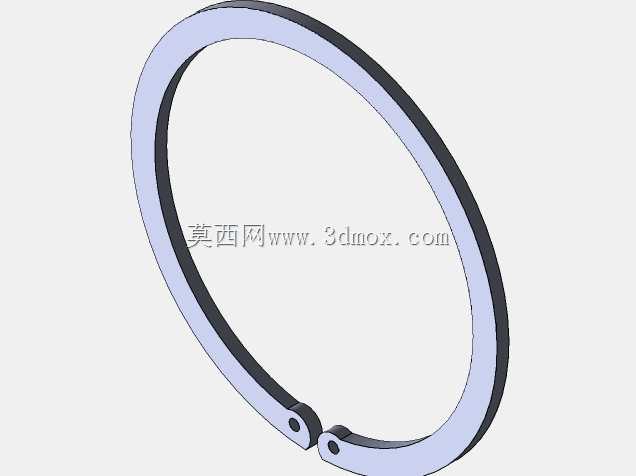

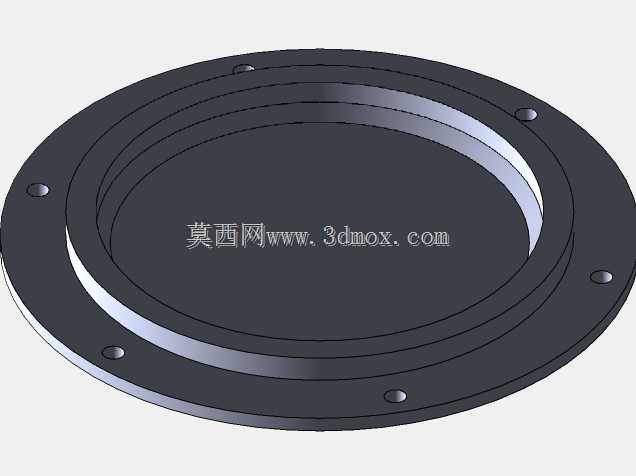

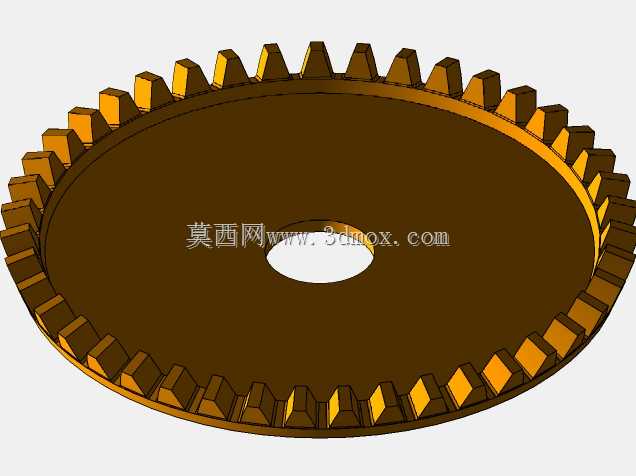

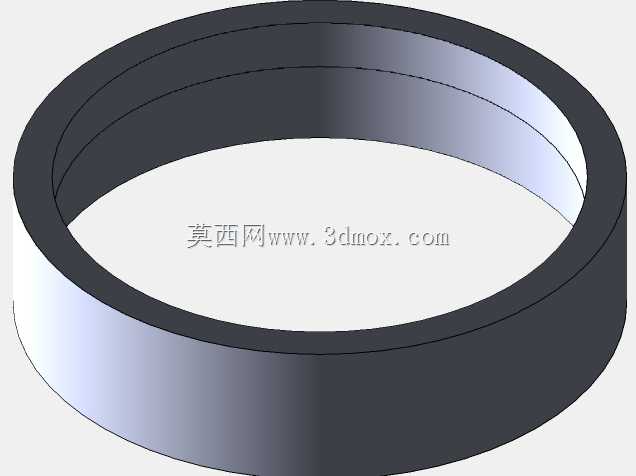

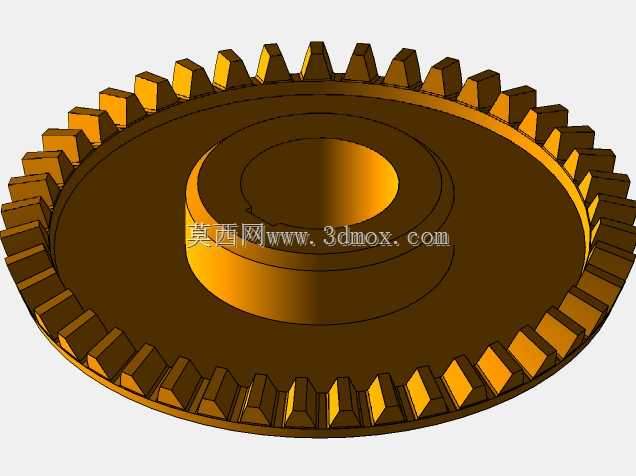

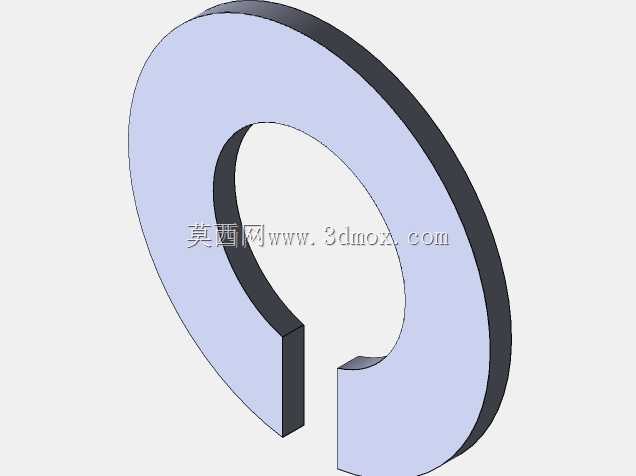

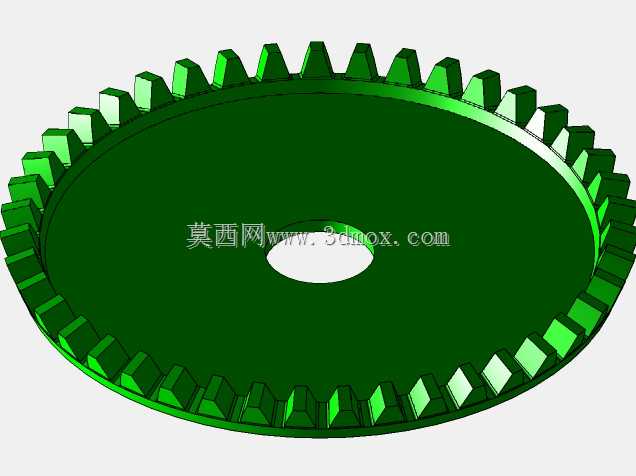

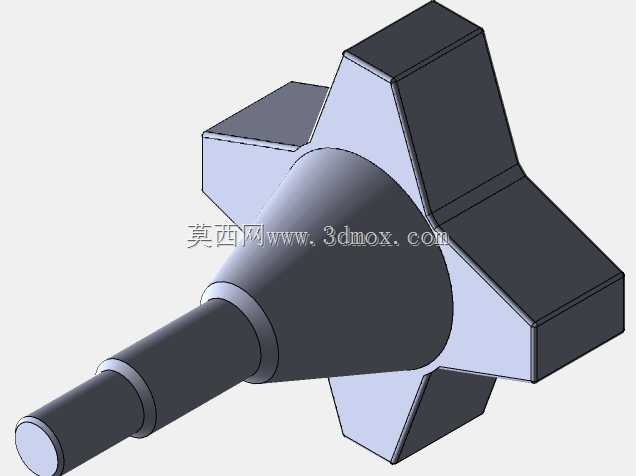

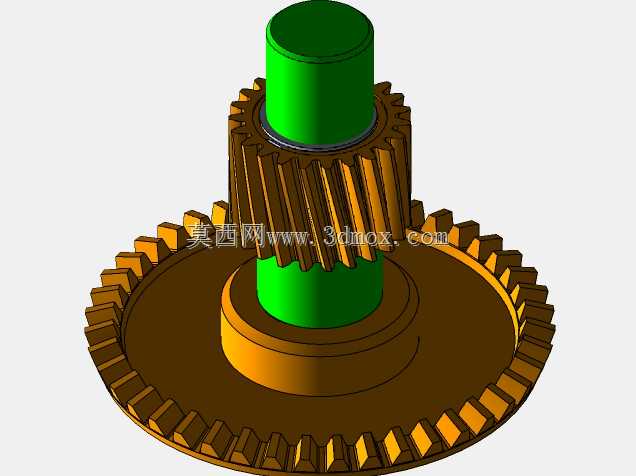

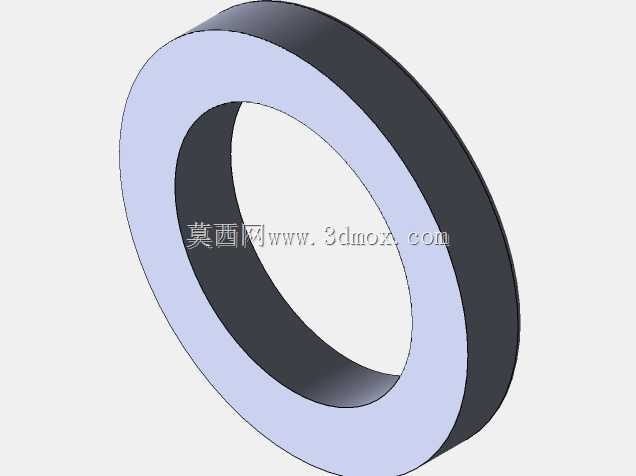

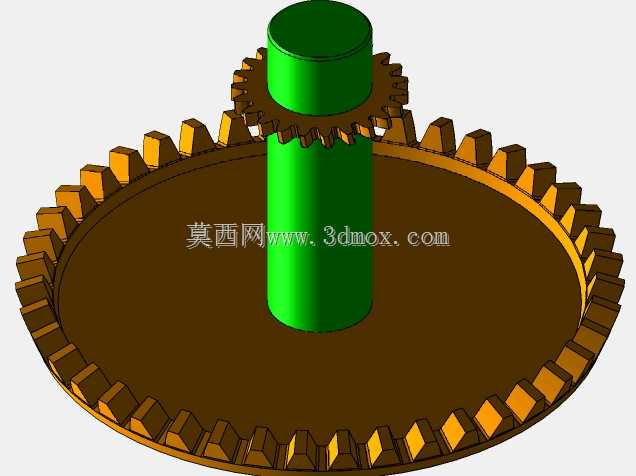

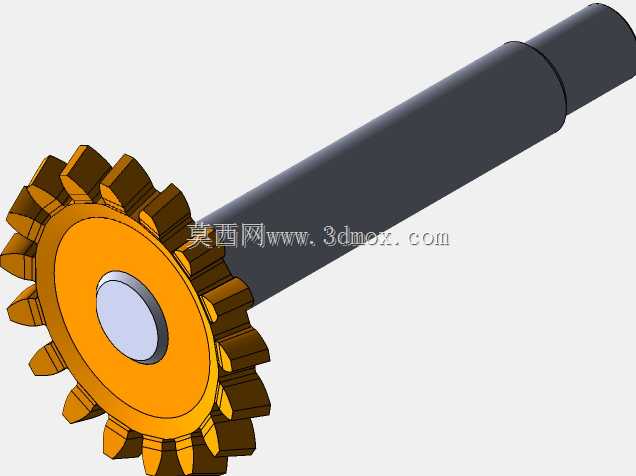

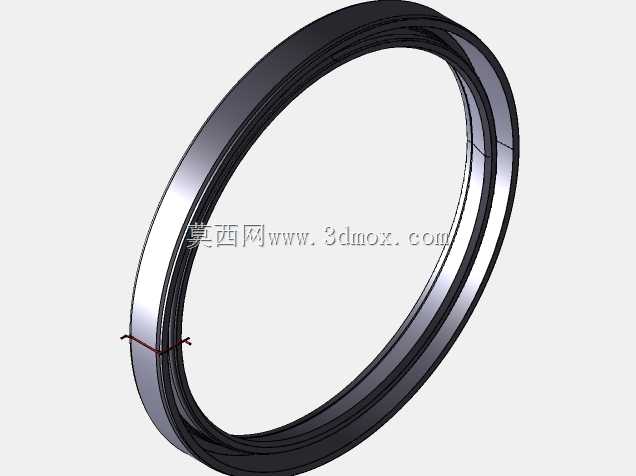

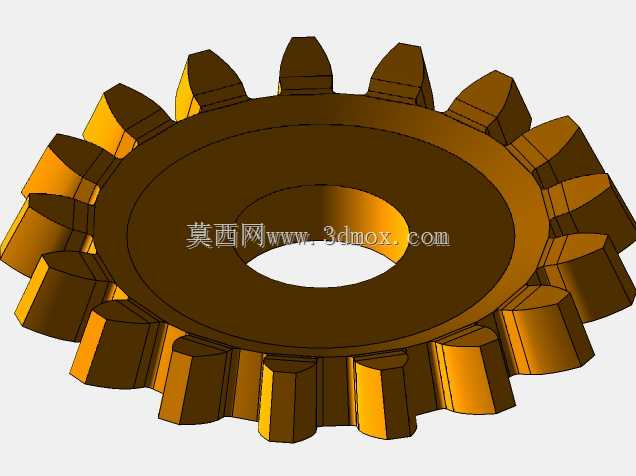

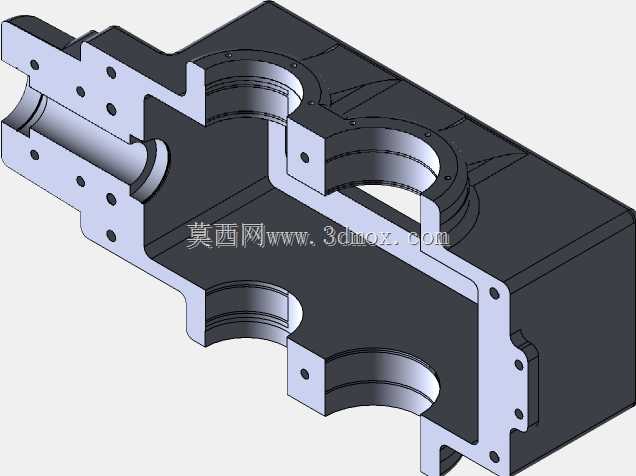

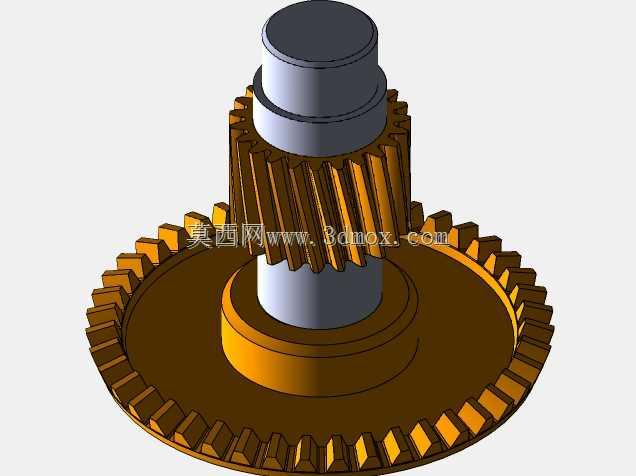

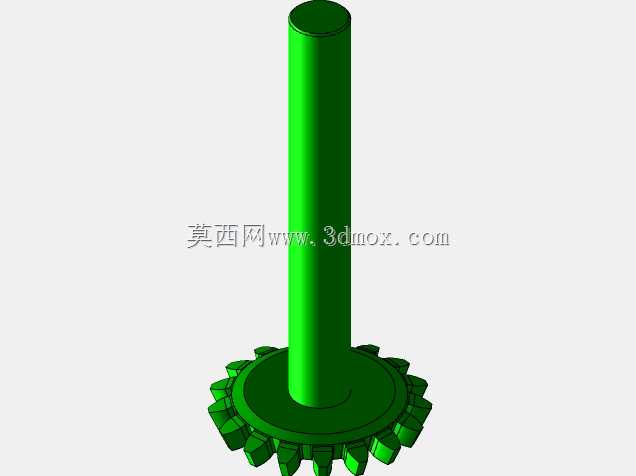

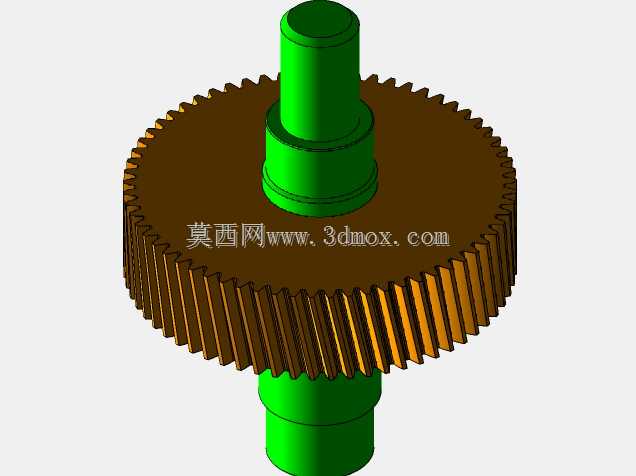

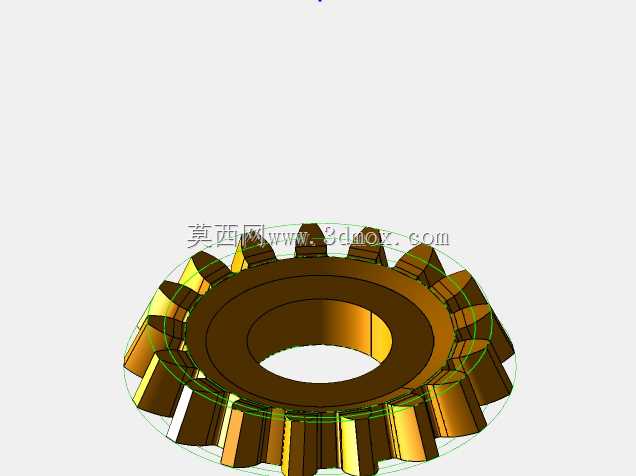

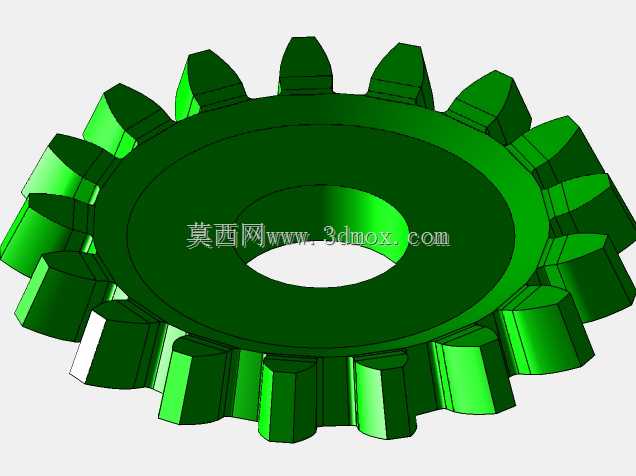

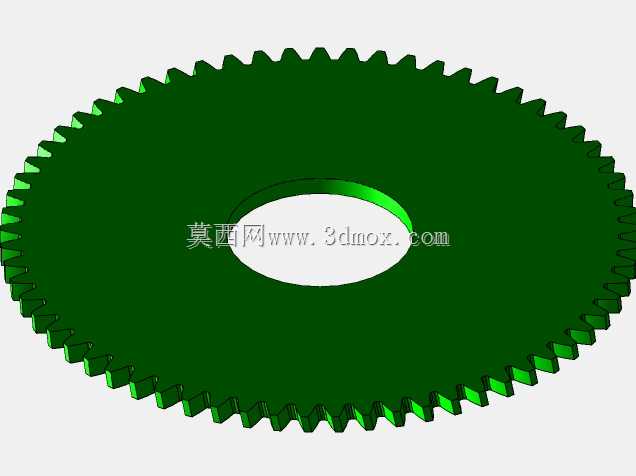

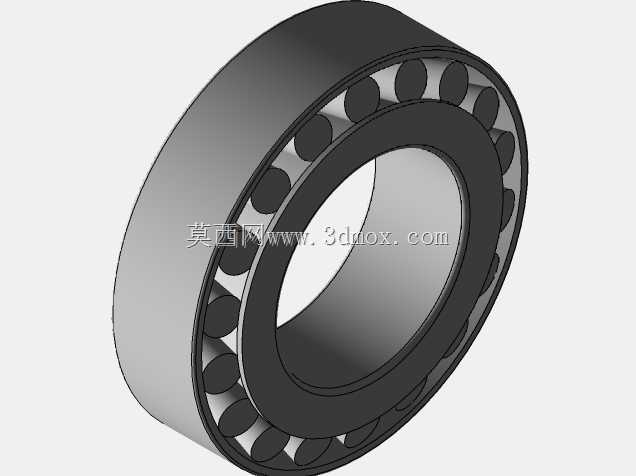

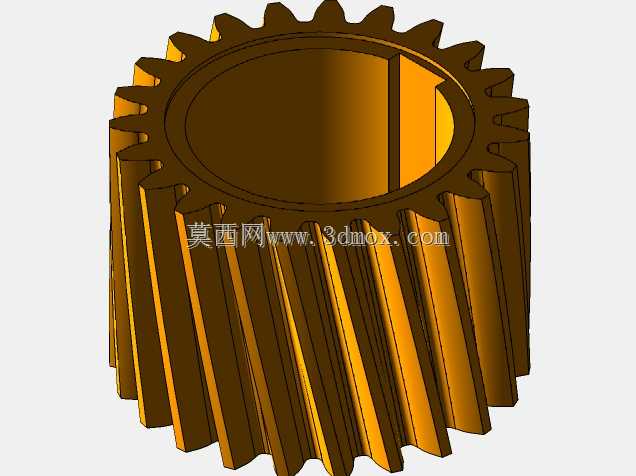

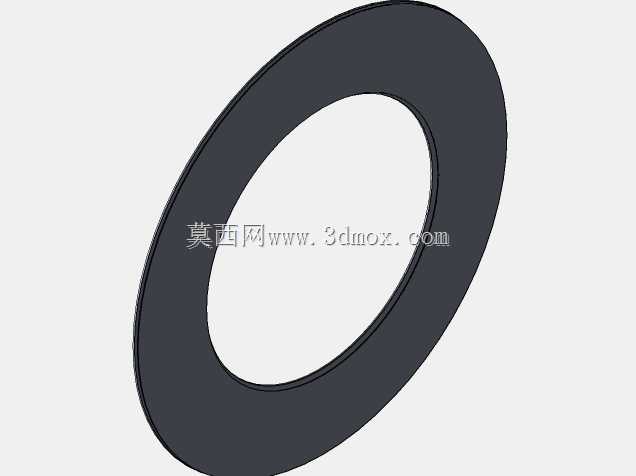

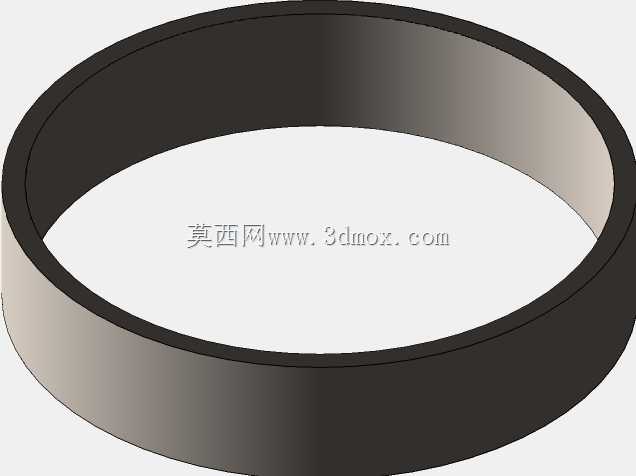

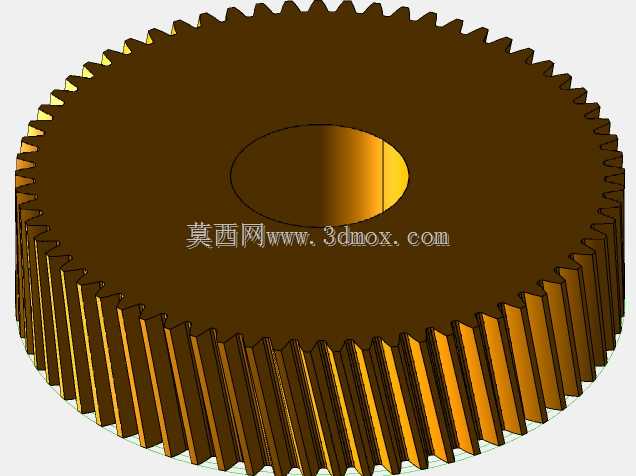

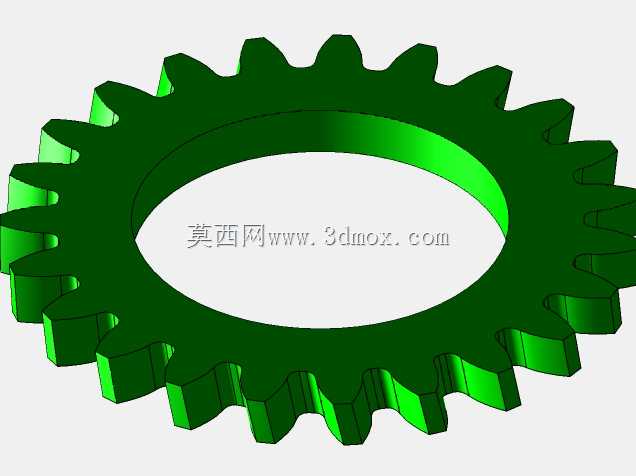

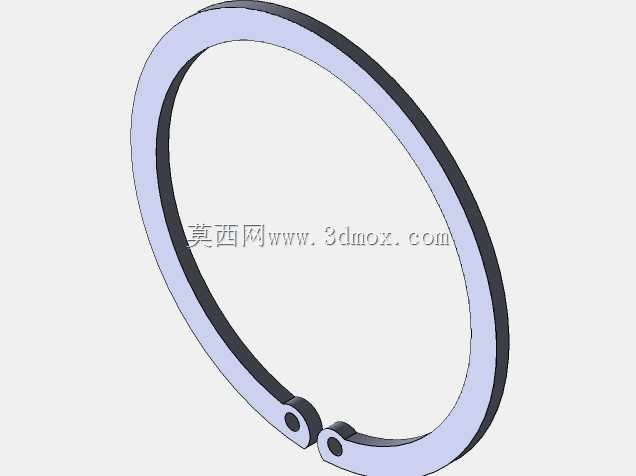

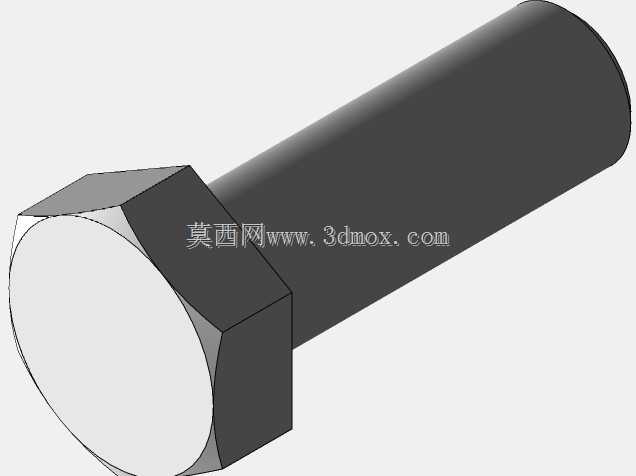

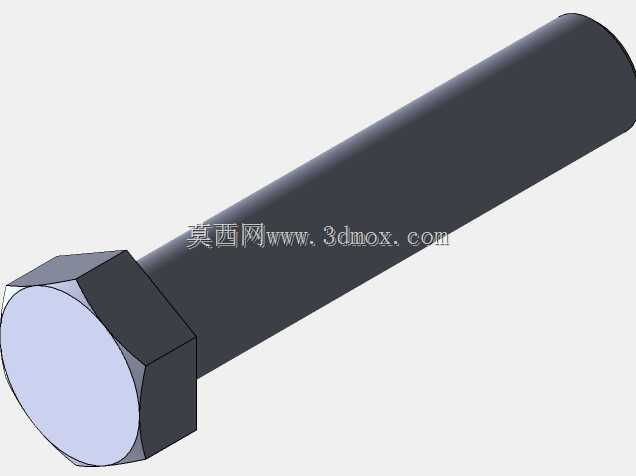

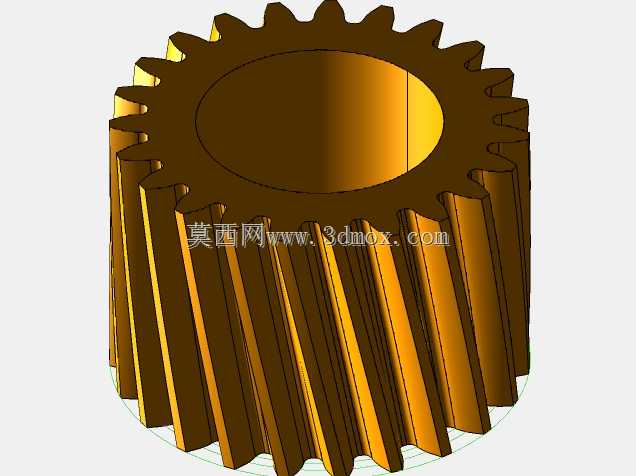

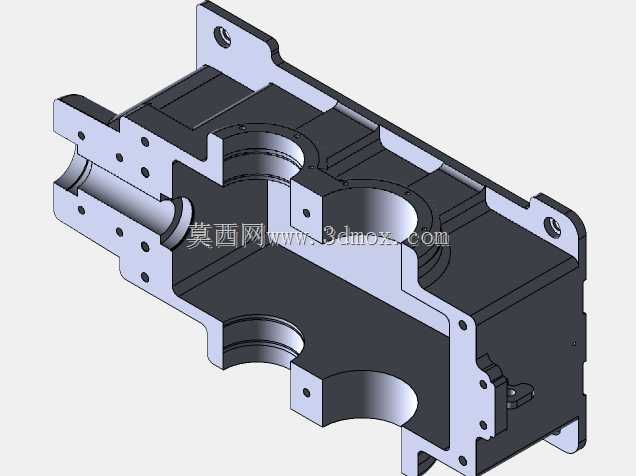

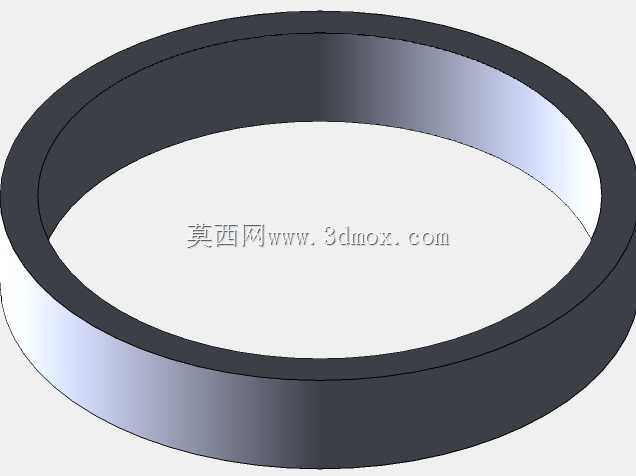

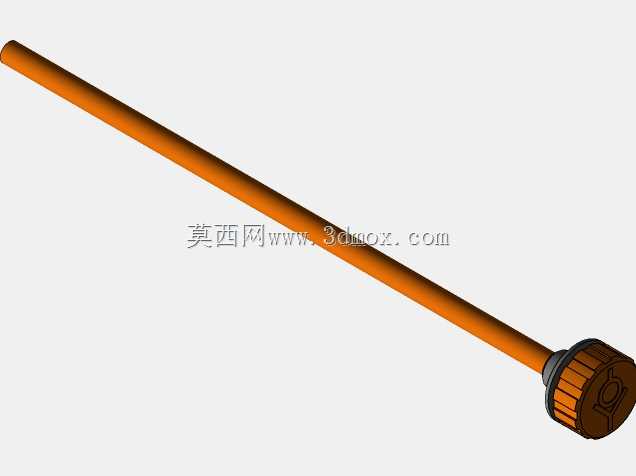

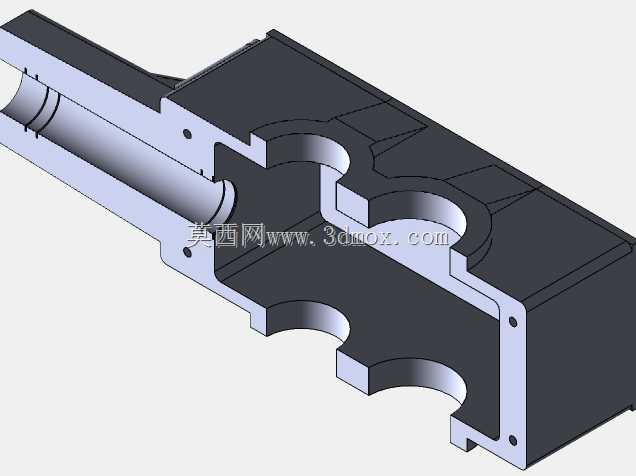

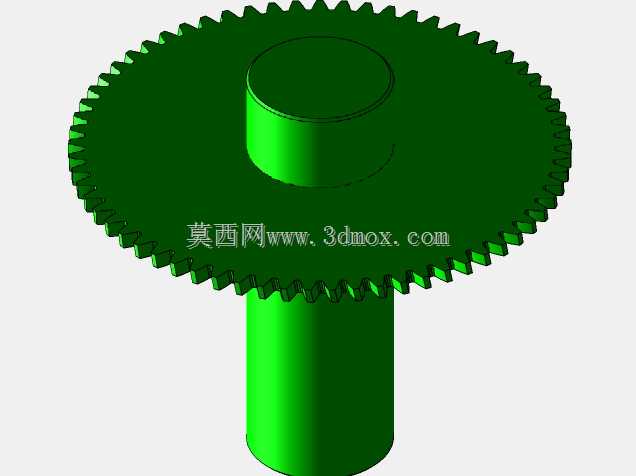

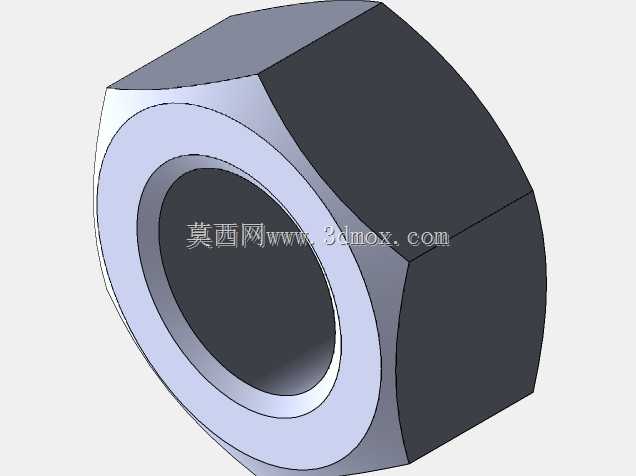

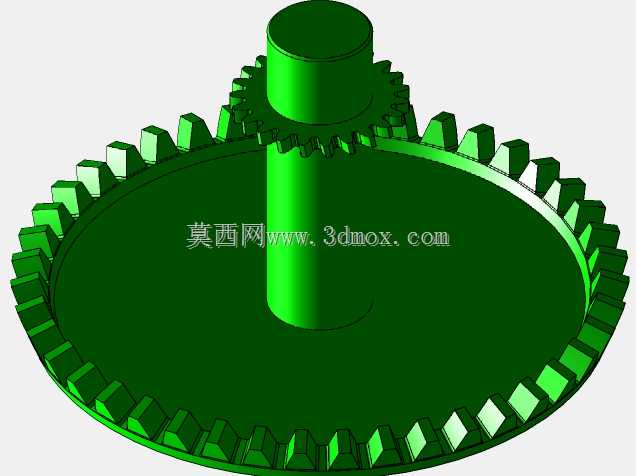

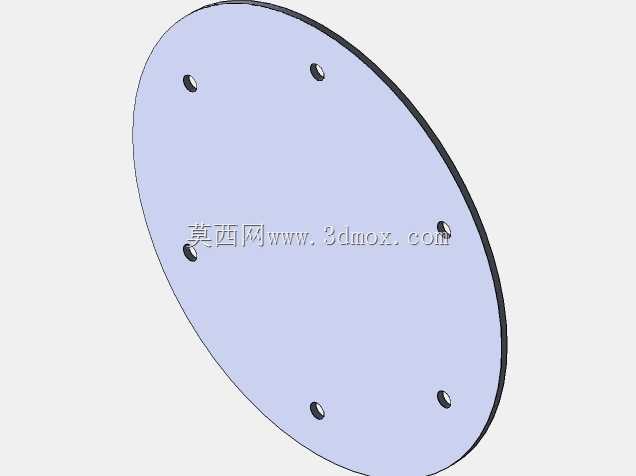

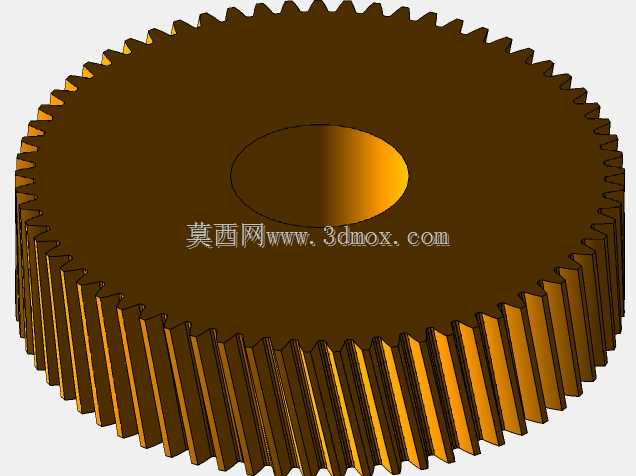

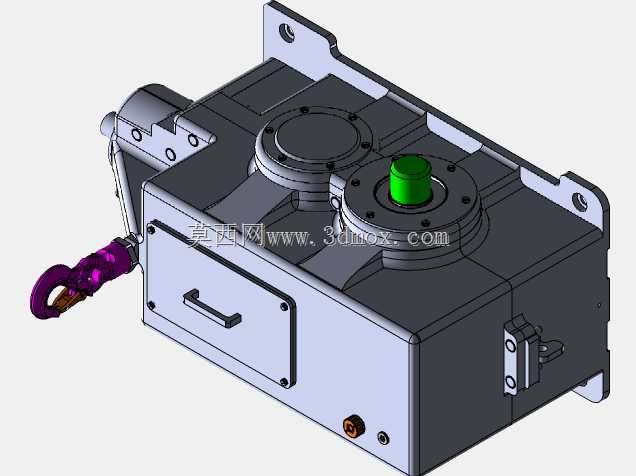

　　在中小功率传动布局受空间限制的场景里，两级直齿锥齿轮结构是解决相交轴动力换向+减速需求的常用方案，这类结构常出现在小型动力头、台式设备进给机构、便携传动装置的动力传递链路中，相比单级锥齿轮传动，它能在有限的径向安装空间内实现更大的传动比，同时避免单级大传动比带来的锥齿轮尺寸过大、啮合受力状态差的问题。这套两级锥齿轮结构的第一级为小模数直齿锥齿轮与大直径盘状锥齿轮啮合，完成第一级减速与动力方向的90度转换，第二级集成在中间轴上的斜齿圆柱齿轮与输出端齿轮啮合，进一步匹配输出转速与扭矩需求，两级传动的轴线布局经过同轴度校核，中间轴的支撑段预留了标准滚动轴承的安装位，上下两处轴颈的直径公差按基孔制配合要求设计，

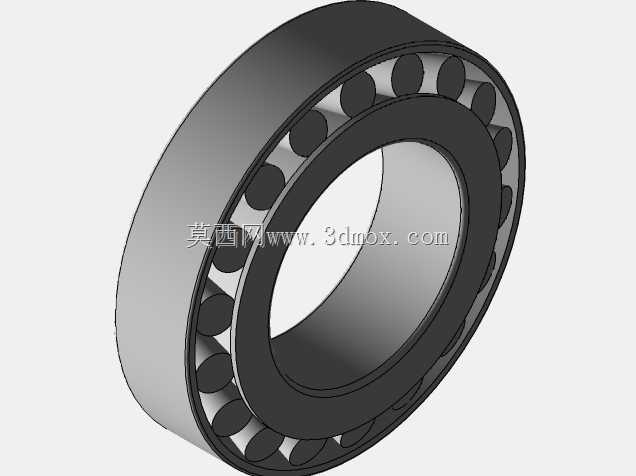

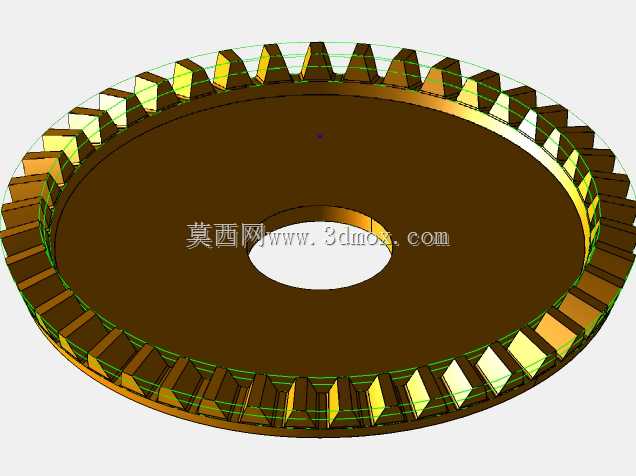

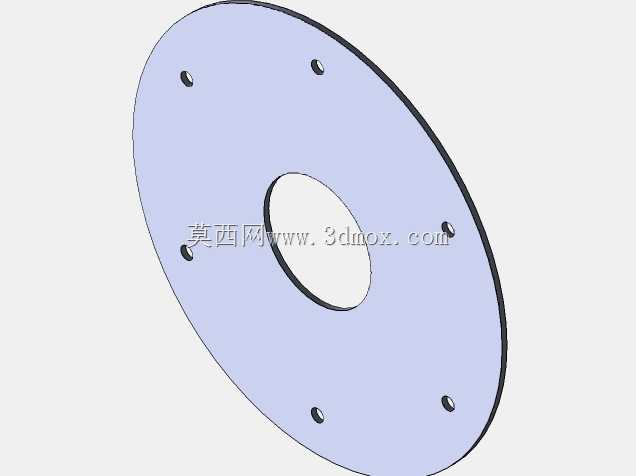

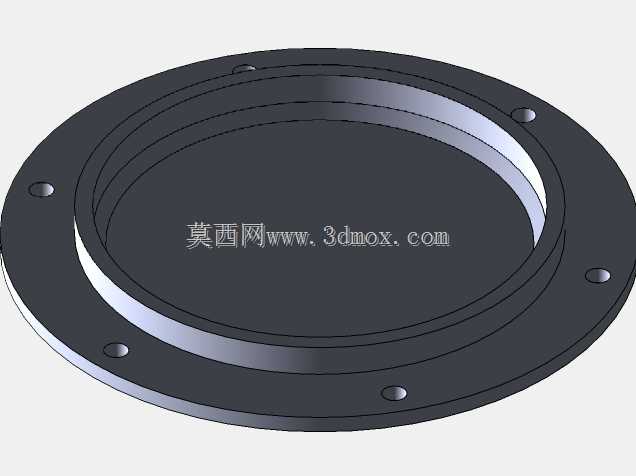

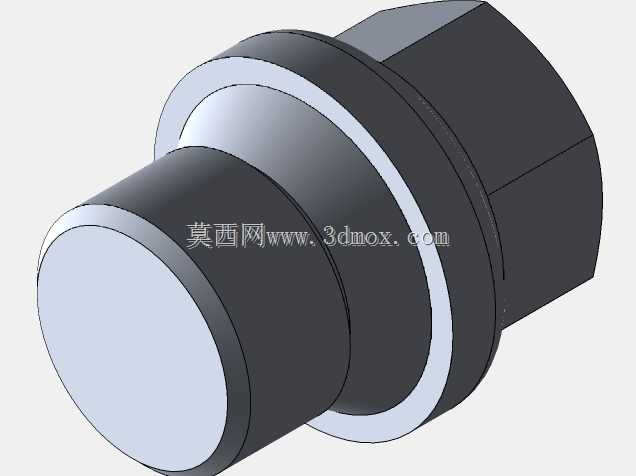

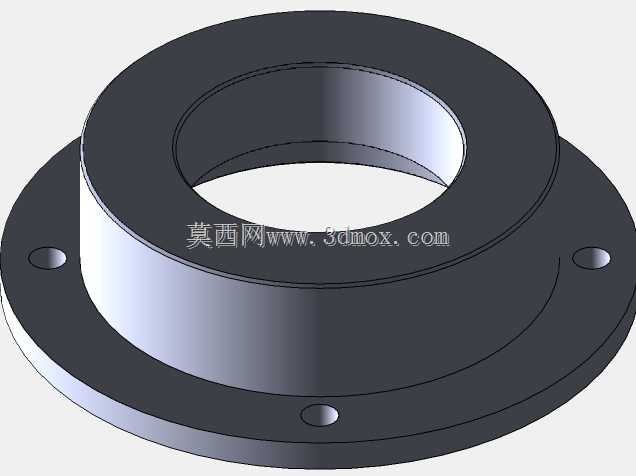

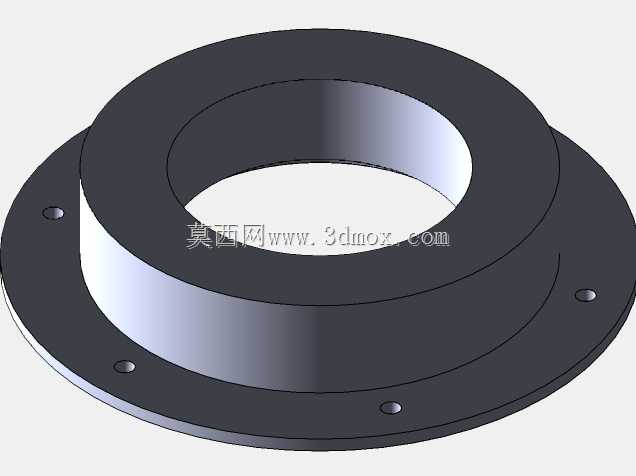

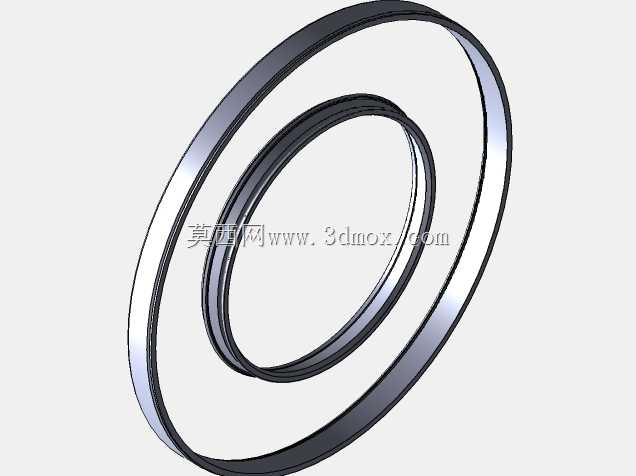

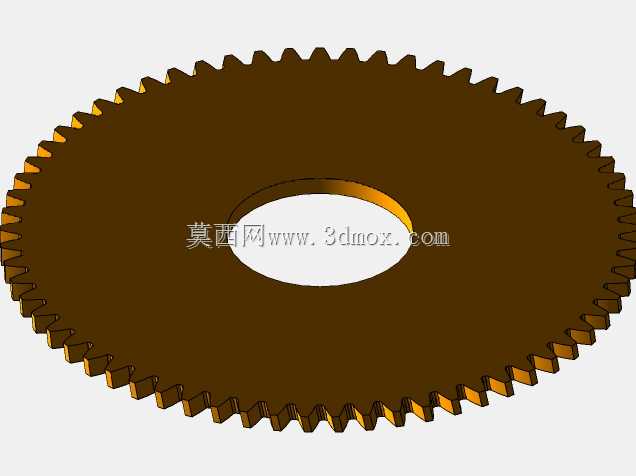

　　能直接适配常用的深沟球轴承选型，不需要额外加工衬套调整配合间隙。从安装边界来看，下端盘状锥齿轮的背面设计有定位止口，止口直径与安装基座的定位孔尺寸匹配，装配时可以直接靠止口完成径向定位，不需要反复调整啮合侧隙；上端输入轴的轴伸长度控制在合理范围，能直接连接联轴器与驱动源对接，轴伸端加工有标准键槽，平键的选型符合GB/T1096的规范，传递额定扭矩时不会出现键侧压溃的问题。设计过程中首先核算了传动比分配，第一级锥齿轮传动比取适中值，避免小轮齿数过少出现根切，同时控制大轮的外径尺寸，让整个传动组件的最大外圆直径不会超出安装腔体的内部空间；第二级斜齿轮的螺旋角取常规工程值，既可以提升啮合重合度降低传动噪音，又不会产生过大的轴向力，

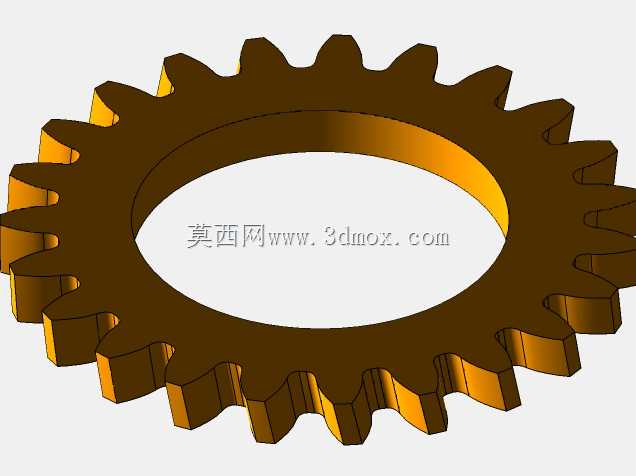

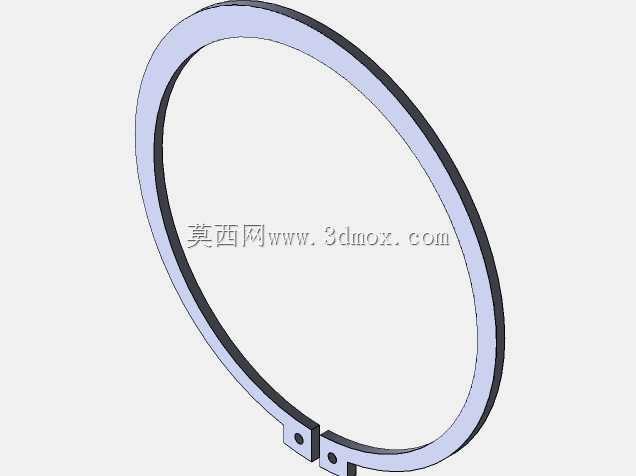

　　匹配常规的深沟球轴承就能承受轴向与径向的复合载荷，不需要额外配置角接触轴承增加成本。齿部参数设计时，锥齿轮的齿宽取节锥母线长度的三分之一左右，这个比例是工程上验证过的兼顾齿部强度与加工便利性的取值，齿宽过大会导致小端齿槽过窄，加工时刀具容易出现干涉，齿宽过小则会导致齿面接触应力过大，重载下容易出现点蚀失效。中间轴的轴肩高度经过严格计算，既可以满足轴承内圈的轴向定位要求，又不会因为轴肩过高超过轴承内圈的安装倒角，导致轴承无法装配到位；下端盘状锥齿轮的轮缘厚度按齿根圆到轮缘背面的厚度不小于全齿高的1.2倍设计，避免轮缘刚度不足，受载时出现轮缘变形导致啮合偏载。实际应用中，这类两级锥齿轮结构适合输入转速在每分钟1000转左右的工况，

　　额定输出扭矩可以满足小型设备的进给、回转驱动需求，传动过程中动力经过两次啮合传递，换向过程平稳，直齿锥齿轮的轴向力方向固定，轴承的预紧量调整方便，日常维护只需要定期补充润滑脂即可，不需要复杂的维护操作。从建模细节来看，所有齿面的渐开线齿形都是按展成法原理生成，齿根过渡圆角按刀具刀尖圆弧半径准确建模，没有出现建模时简化齿根导致的应力集中问题；轴上的退刀槽、圆角都按机械加工工艺要求设计，所有棱角处都做了倒角处理，既可以避免装配时划伤操作人员，也能去除机加工产生的毛刺，提升零件的装配便利性。安装时需要先将中间轴的轴承压入轴承座孔，再依次装配两级齿轮，最后调整锥齿轮的啮合印痕，保证齿面接触区位于齿高中部、略偏小端，这样在承受额定载荷时，接触区会向齿面中部移动，不会出现边缘接触导致的早期磨损；斜齿轮的侧隙可以通过调整中间轴的轴向位置微调，保证传动时没有卡滞，同时反向空程量控制在合理范围内，满足有正反转需求的工况使用。
