油浸式电力变压器三维结构设计

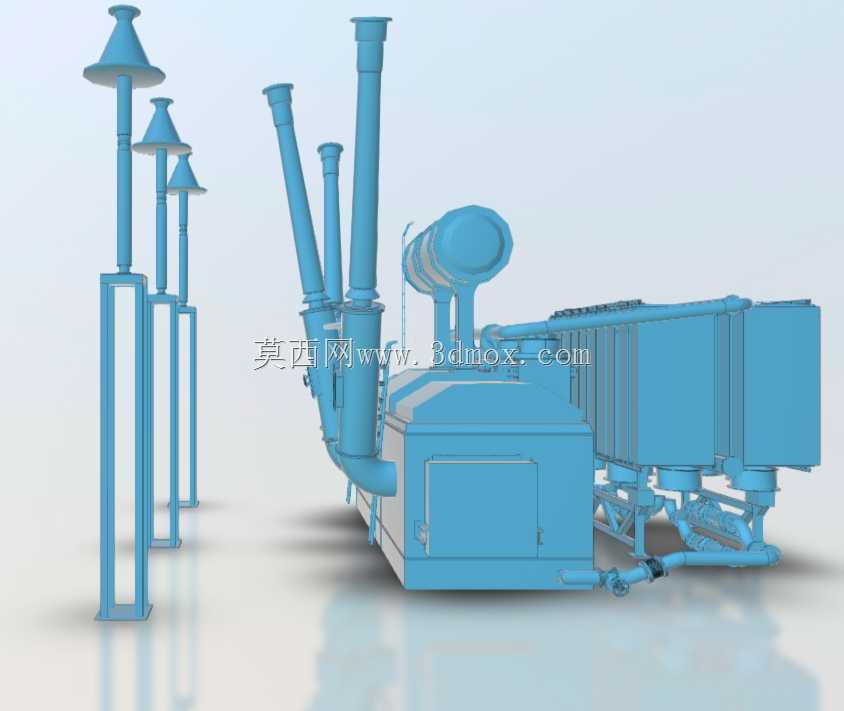

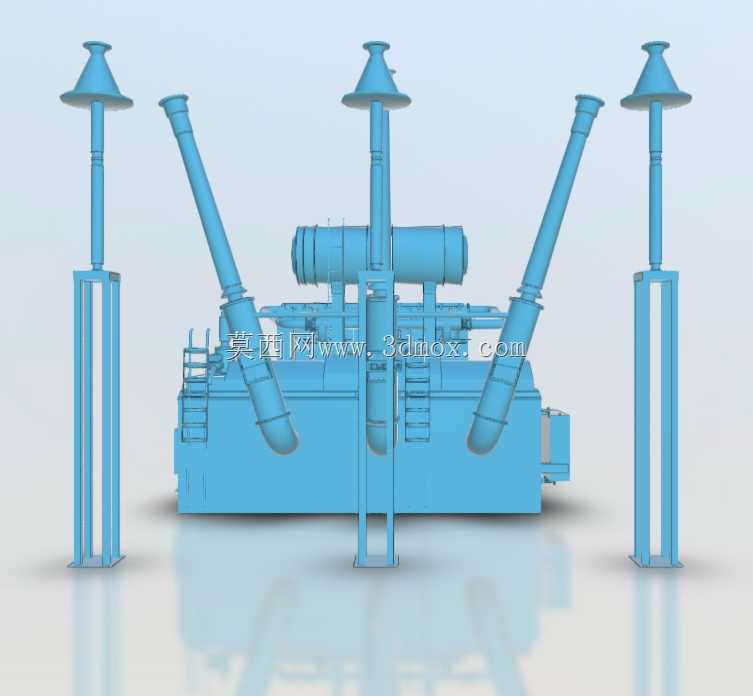

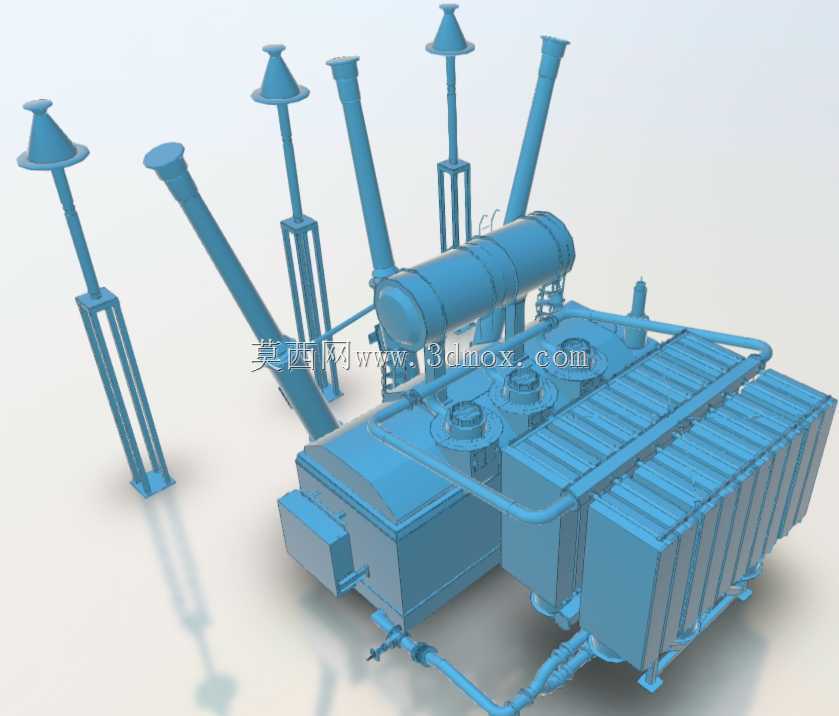

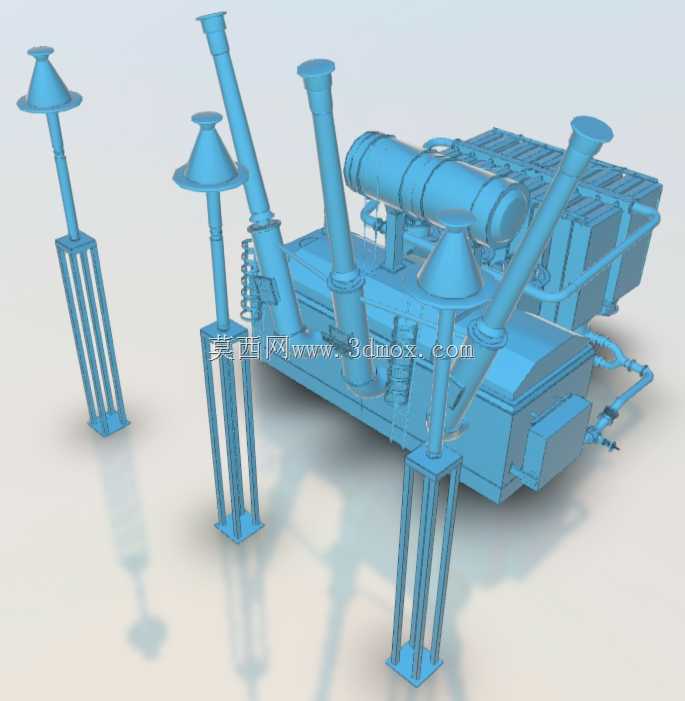

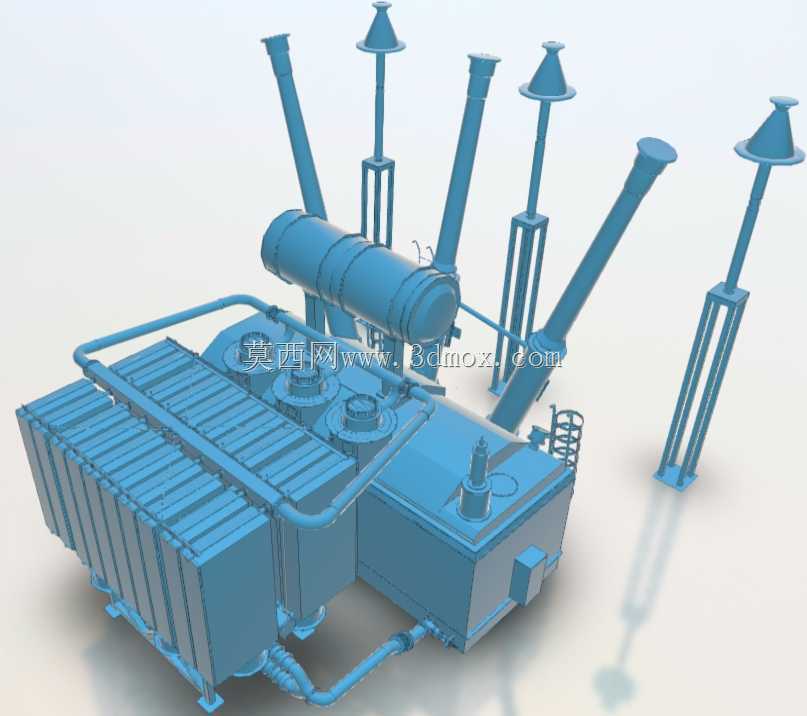

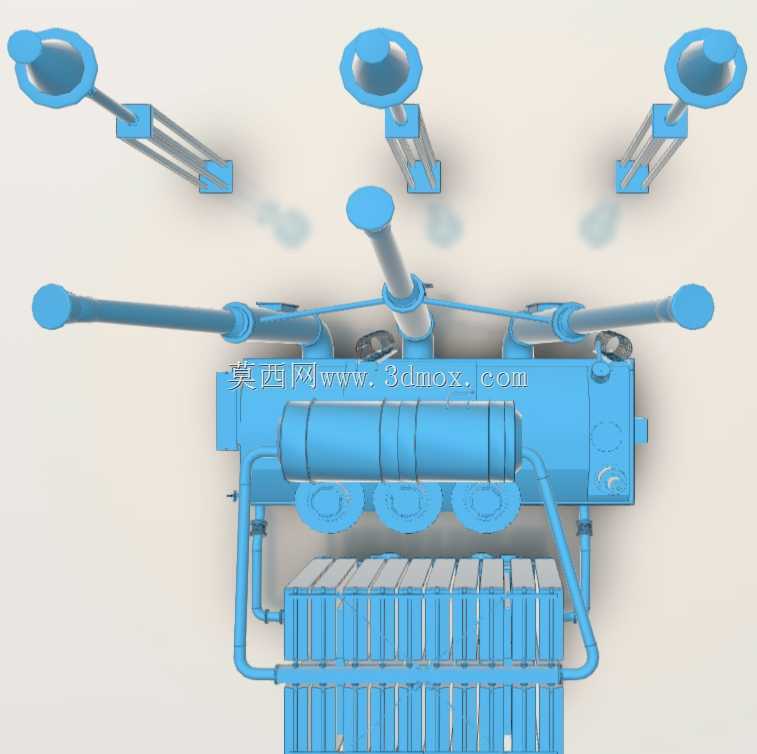

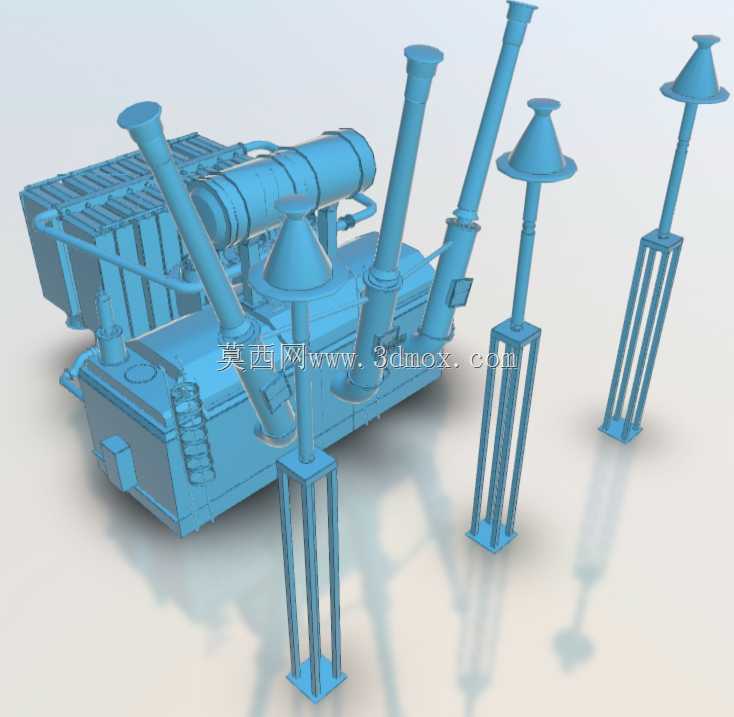

　　在城乡配电网建设、工业厂区供电、变电站布设等场景中，油浸式电力变压器是承担电压转换、电能分配核心功能的关键设备，其结构设计的合理性直接关系到供电稳定性与设备运行寿命。本次呈现的三维结构完整还原了油浸式变压器的全部件组成，从外部的高低压套管、储油柜、散热片组，到内部的铁芯、绕组结构均做了精准的几何还原，可直接用于配电方案排布模拟、设备安装干涉校验、运维培训演示等场景。

　　从实际功能维度看，该类变压器依靠绝缘油作为绝缘与冷却介质，运行过程中绕组与铁芯产生的热量通过绝缘油的对流传递到外侧的散热片组，依靠自然风冷实现热量散出，顶部的储油柜用于补偿绝缘油因温度变化产生的体积胀缩，避免油箱内部出现过大的压力波动，同时减少绝缘油与空气的接触面积，降低油质氧化受潮的概率。高低压套管则承担带电导体与接地油箱之间的绝缘支撑作用，不同电压等级的套管爬电距离、结构尺寸均匹配对应电压等级的绝缘要求，避免运行中出现沿面放电故障。

　　设计过程中首先遵循输配电设备的通用结构规范，先确定核心的铁芯与绕组尺寸边界，根据额定容量匹配对应的铁芯截面积、绕组线径与匝数，再围绕核心部件排布油箱结构，油箱采用全密封焊接结构，预留足够的机械强度以承受内部油压变化与外部吊装、运输过程的载荷。散热片组的排布沿油箱长轴方向双侧布置，片间预留足够的通风间隙，保证空气自然对流时的风道通畅，避免热量积聚。顶部的套管排布严格遵循电气安全距离要求，高压侧与低压侧分区布置，不同相序的套管之间预留足够的空气绝缘间隙，满足高压带电部件之间、带电部件与接地部件之间的安全距离要求，防止运行中出现相间短路或对地放电。

　　安装边界层面，该类变压器的底部预留标准安装孔位，匹配常规的混凝土基础槽钢安装尺寸，设备整体的重心落在安装底座的几何中心范围内，保证吊装、安装过程的稳定性。顶部的套管高度、储油柜的突出尺寸均考虑了户外安装时的带电安全距离，与周边构架、建筑物的最小净距满足电力安全工作规程的相关要求。设备的外接端子位置、放油阀位置、油位计位置均按照运维操作的便利性做了排布，日常巡检时可直接观察油位、油温状态，检修时可从底部放油阀完成绝缘油的更换操作，无需拆解主体结构。

　　从结构细节看，模型还原了油箱上的各类附件接口，包括温度传感器安装座、气体继电器连接位、压力释放阀安装位，这些附件是变压器运行保护的关键部件，气体继电器可在内部出现故障产生气体时触发报警或跳闸信号，压力释放阀则在内部压力超过阈值时自动开启泄压，避免油箱出现爆裂事故。高低压套管的接线端子采用标准的平板接线结构，匹配对应截面的电力电缆或母排连接要求，接线位置预留足够的操作空间，方便现场施工时的螺栓紧固与接线作业。散热片与油箱的连接采用法兰焊接结构，保证密封性能的同时，也可在单组散热片出现渗漏时单独更换，降低运维成本。

　　在三维建模过程中，所有部件的装配关系均按照实际生产的装配逻辑搭建，紧固件的位置、密封垫的排布均做了还原，不存在结构干涉问题，可直接用于生成工程图纸、做装配工艺模拟，也可导入到BIM模型中完成变电站、厂区配电系统的整体排布校验，提前预判安装过程中可能出现的管线碰撞、空间不足等问题，减少现场施工的变更成本。对于结构设计从业者而言，该模型可作为油浸式变压器结构设计的参考样本，理解各部件的功能逻辑与尺寸匹配关系；对于设备选型人员，可通过模型直观了解设备的外形尺寸、接口位置，提前规划安装场地与进出线方案；对于运维培训场景，可依托模型拆解各部件的结构，讲解设备运行原理与日常巡检要点，提升培训的直观性。
