6s规格无刷直流齿轮减速传动电机结构

　　做小型自动化输送线、桌面级分拣机构、精密定位滑台这类轻载驱动场景的结构设计时，选对集成式驱动部件能省掉大量传动链匹配的麻烦，这款无刷直流齿轮电机就是针对这类紧凑安装空间的驱动需求设计的。从实际选型适配的角度看，这类集成齿轮减速结构的无刷电机，不需要额外搭配减速箱、联轴器，能直接把动力输出端连接到负载端，大幅缩减驱动单元的整体安装长度，很多对设备体积有严格限制的通讯类装配工装、小型物料传送机构，都会优先选用这类集成度高的驱动部件。

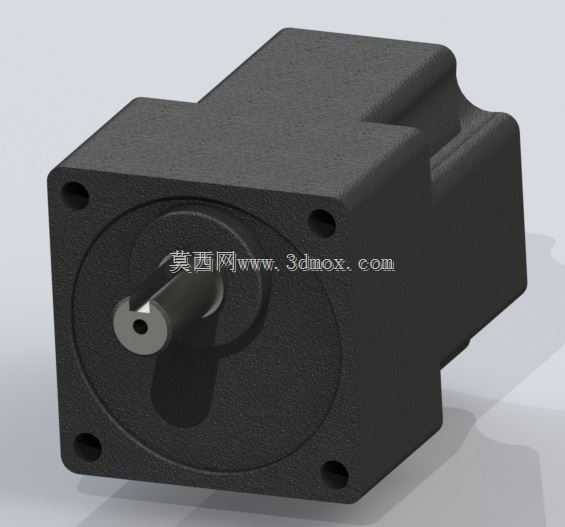

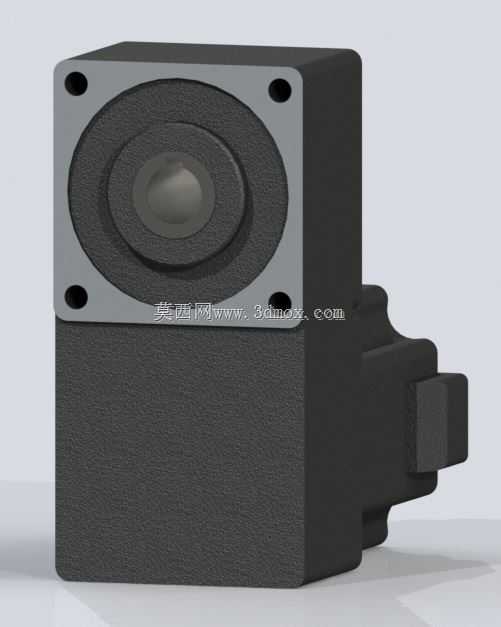

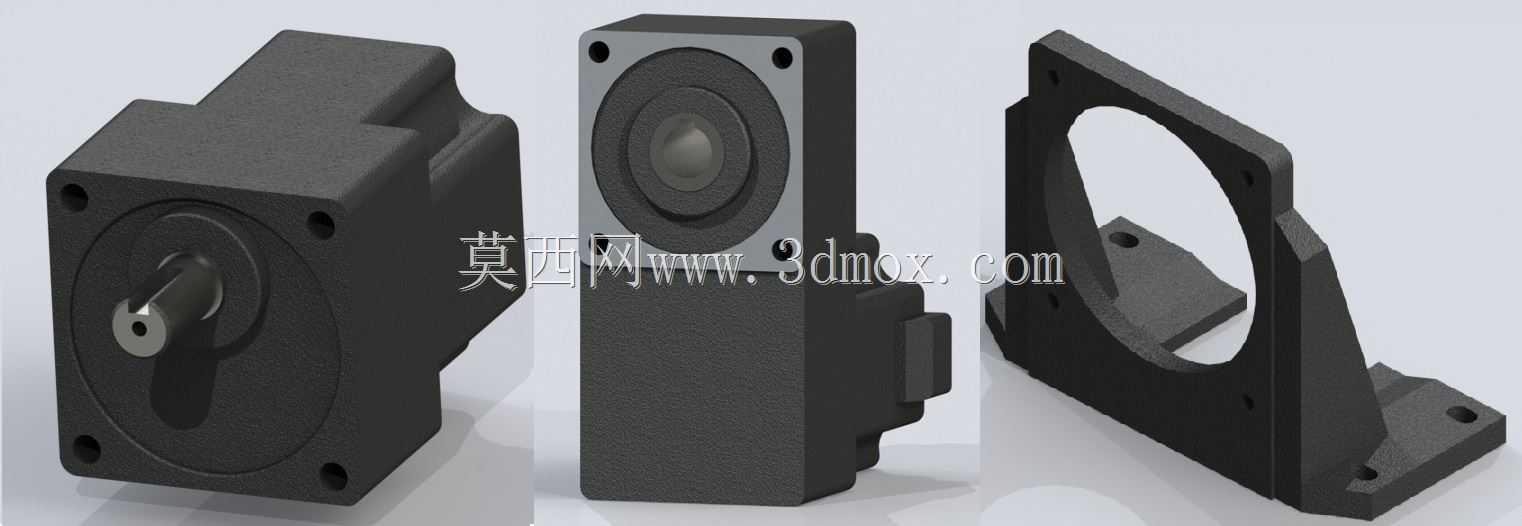

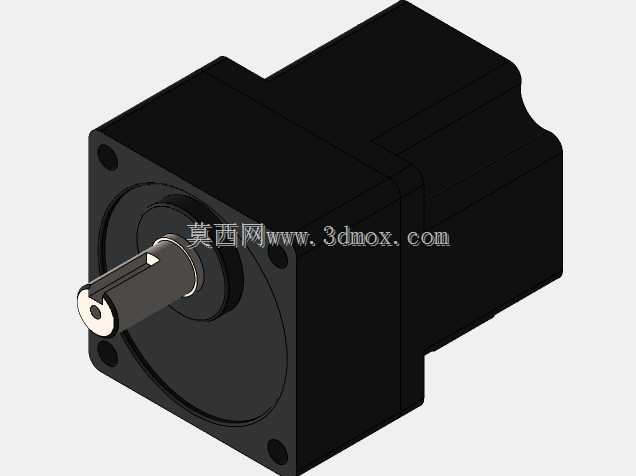

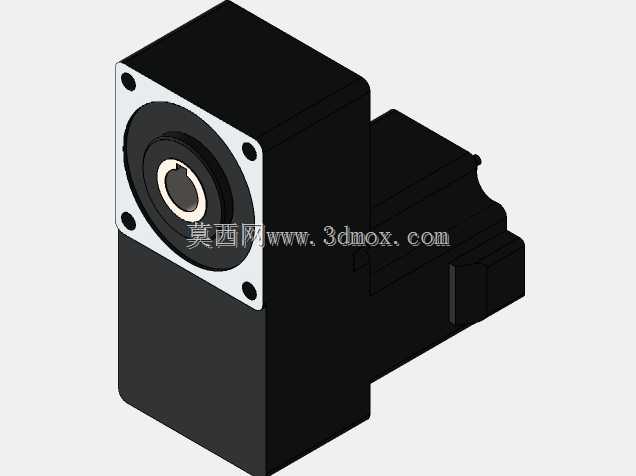

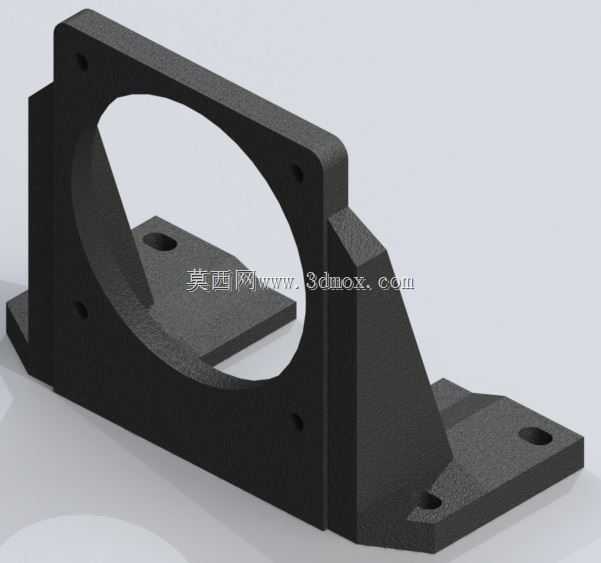

　　从结构设计逻辑来看，这款电机的壳体采用方形安装基准面设计，输出端的法兰面预留了四个对称分布的安装孔，安装时可以直接通过螺栓把电机固定在设备的安装立板或者支架上，不需要额外加工定制转接法兰，能减少装配环节的加工工作量。输出轴采用单出轴的D型切边结构，和负载端的同步轮、联轴器连接时，能有效避免传动过程中出现轴孔打滑的问题，扭矩传递的可靠性比光轴结构更高。配套的L型安装支架采用直角折弯结构，支架上的安装孔做了长圆孔设计，现场装配时可以根据实际安装位置微调电机的固定位置，抵消部分安装面的加工误差，降低装配对位的难度。

　　功能特性层面，无刷结构的设计相比传统有刷直流电机，省去了碳刷磨损更换的维护环节，在长时间连续运行的工况下，运行稳定性更高，不会因为碳刷磨屑造成设备内部的粉尘污染，适合用在洁净度要求稍高的电子类产品装配工位。集成的齿轮减速级把电机本身的高转速低扭矩输出，转化为低转速大扭矩的输出特性，匹配6s规格的动力输入参数时，输出扭矩可以满足轻载传送、小负载回转这类机构的驱动需求，不需要额外增加减速传动环节，传动链的效率损失更小。齿轮箱部分和电机本体采用一体化密封装配，日常运行时不需要单独给齿轮箱补充润滑脂，后期维护的工作量很低。

　　实际安装边界方面，电机本体的方形截面尺寸适配常见的30系列、40系列铝型材安装间距，不管是直接固定在型材框架上，还是固定在加工好的设备钣金立板上，都不需要额外做太大的结构避让。输出轴的伸出长度经过匹配设计，搭配常用的标准件联轴器、同步带轮时，不需要额外加工轴套或者调整垫片，就能保证传动部件的轴向定位准确。侧面的接线端预留了足够的接线空间，布线时不会和周边的安装结构产生干涉，驱动器的接线可以直接沿着设备框架的走线槽布置，不会出现线缆弯折半径过小的问题。

　　在具体的应用场景里，这类电机常被用在小型皮带输送线的主动辊驱动、精密点胶设备的Z轴升降驱动、小型回转工作台的旋转驱动，还有通讯类产品测试工装的夹具传动环节。设计选型时需要注意，这类集成减速结构的电机，输出轴的径向承载能力有明确的边界，不要在输出轴端直接挂载过重的悬臂负载，避免长期运行造成齿轮箱内部轴承的偏磨，缩短使用寿命。如果是需要频繁正反转的工况，要匹配对应的无刷电机驱动器，设置合理的加减速时间，避免启动瞬间的冲击载荷对齿轮传动级造成损伤。从建模还原的角度看，这款模型完整还原了电机本体、减速箱端盖、安装支架的所有装配细节，包括安装孔的位置尺寸、输出轴的切边尺寸、壳体的加强筋结构，在做设备整体装配设计时，可以直接把这个模型调入装配体，做安装位置的干涉检查、连接部件的匹配设计，不需要再反复测绘实物尺寸，能大幅缩短结构设计的周期。很多工程师在做小型自动化设备的方案设计时，会优先调用这类成熟的标准驱动部件模型，提前验证安装空间是否足够，避免后期加工装配时出现结构干涉的问题，也能更准确地核算整个驱动单元的重量分布，保证设备整体的结构稳定性。
