T型外转子无刷电机GB4006结构设计

　　在小型便携动力设备、桌面级云台传动、微型航模动力单元以及小型精密输送机构的选型场景中，这类T型布局的外转子无刷电机一直是结构工程师优先考量的动力元件，其紧凑的轴向尺寸、输出轴与定子座同轴的布局形式，能够在极小的安装空间内提供足够的输出扭矩，适配多数对安装体积有严格限制的紧凑设备结构。从实际应用场景来看，该款电机的结构形态非常适合安装在设备端部作为直接驱动元件，不需要额外加装传动联轴器即可直接连接负载轮、桨叶或者小型传动辊，大幅减少传动链路的间隙累积，提升整套传动机构的响应速度与运行精度。

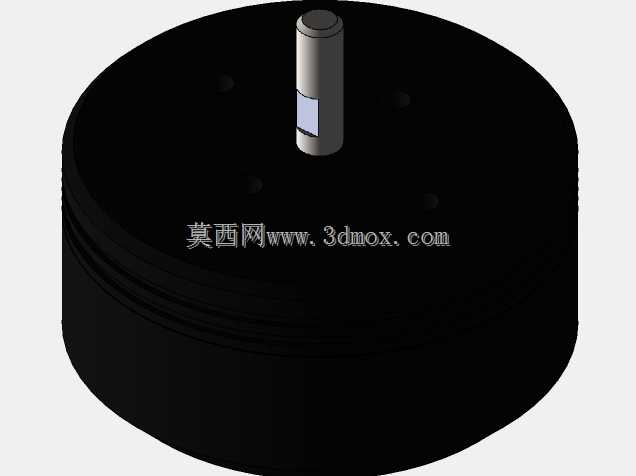

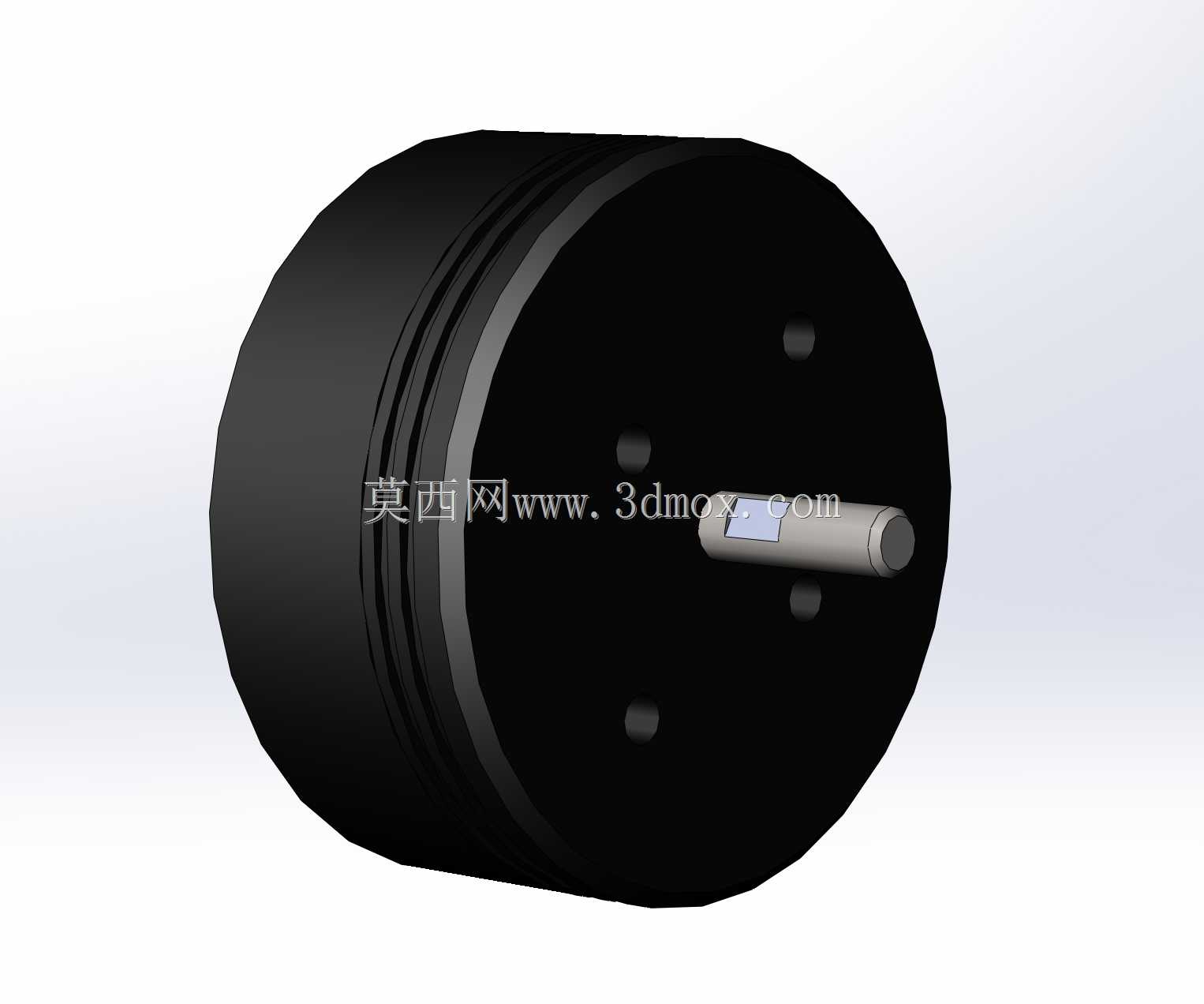

　　从功能特性层面分析，该电机采用外转子结构设计，旋转外壳直接作为磁轭承载永磁体，相比同尺寸的内转子无刷电机，能够获得更大的转动惯量与扭矩输出系数，在低速运行工况下的稳定性更优，不会出现内转子电机常见的低速抖动问题。输出轴采用单出轴的T型布局，轴伸端的直径与长度经过匹配设计，既能够保证与负载连接的同轴度公差，也预留了足够的键连接或者顶丝固定的安装空间，定子端的安装基准面为电机尾部的圆形端面，端面上预留的四个均匀分布的安装孔位，能够直接通过螺栓将电机固定在设备的安装立板上，不需要额外设计定制的电机安装座，大幅降低配套设备的结构设计工作量。

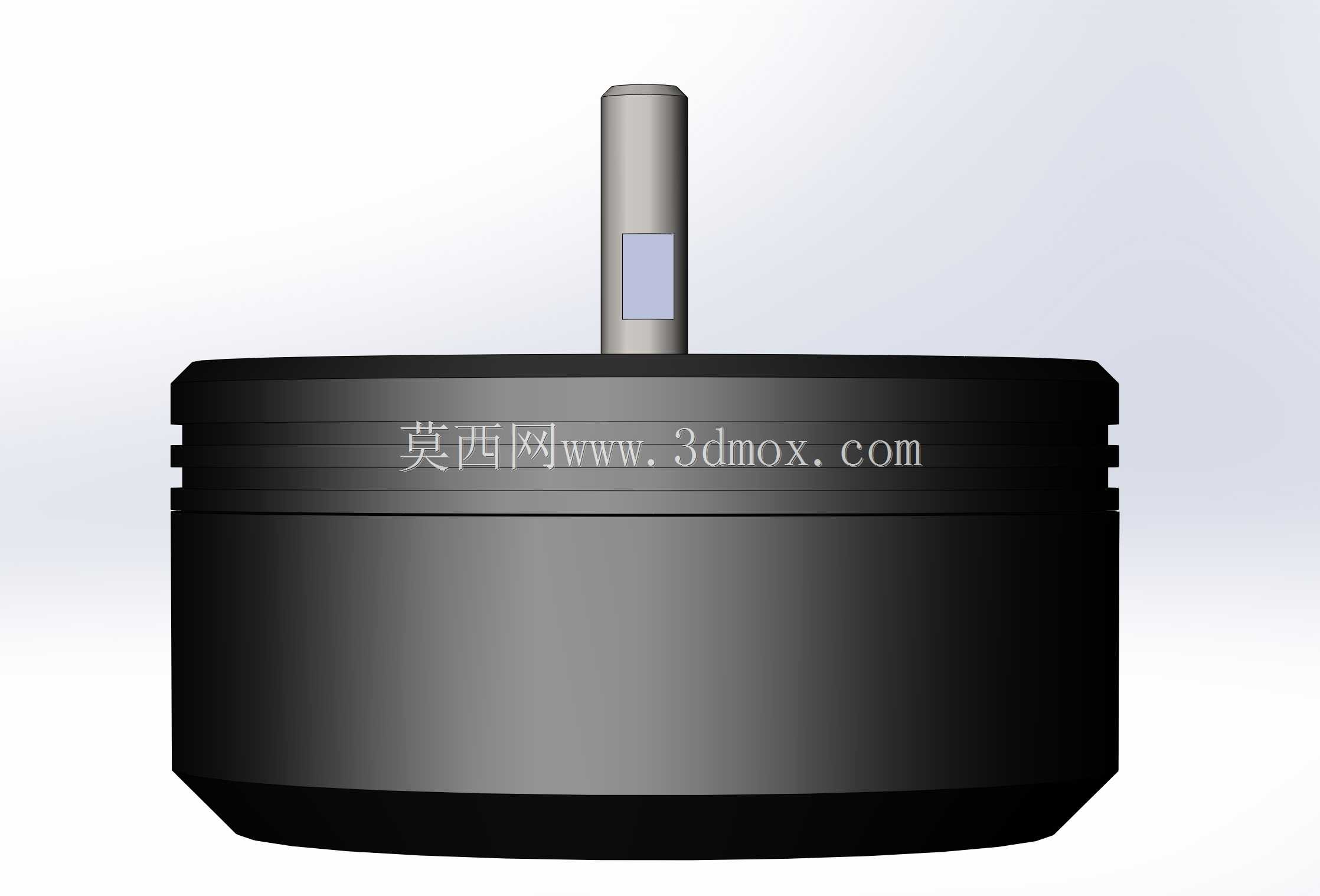

　　在设计思路上，该电机的三维结构完全按照实际量产的装配关系搭建，外壳的多层环形凹槽一方面是为了适配定子绕组的绕线空间，另一方面也能够在电机运行过程中增加外壳的散热面积，通过转子旋转带动的空气流动直接带走绕组产生的热量，不需要额外加装散热风扇即可满足持续运行的散热需求。输出轴与转子外壳的连接采用过盈配合加定位台阶的结构，保证轴与转子的同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题，定子部分的结构完全封装在转子内部，仅通过尾部的安装端面引出接线，整体防护等级能够达到IP54级别，适配多数有少量粉尘或者溅水的工业应用场景。

　　关于外形尺寸与安装边界，该电机的主体外径为40mm量级，轴向总长度控制在25mm以内，输出轴的轴伸长度为10mm左右，安装孔的分布圆直径为32mm，安装时需要在设备立板上预留直径42mm的避让通孔，保证电机转子旋转时不会与安装板发生剐蹭，同时在轴伸端需要预留至少12mm的轴向空间用于负载安装与固定顶丝的操作空间。在进行配套结构设计时，需要注意电机的出线方向为尾部端面的中心位置，布线时需要预留足够的弯曲半径，避免线材被电机尾部的安装结构挤压破损。

　　从结构建模的细节来看，该模型完整还原了电机的外部装配特征，所有配合面的公差都按照实际加工要求进行了预留，转子与定子之间的气隙均匀控制在0.3mm，既保证磁路的导通效率，也避免转子旋转时出现扫膛问题。外壳表面的阳极氧化层特征、输出轴的磨削加工纹理都在模型中有所体现，能够直接用于设备的整体装配干涉检查、外观渲染以及安装模拟，不需要二次修改即可直接导入整机装配体中使用。在进行设备选型匹配时，需要根据实际负载的转速、扭矩需求匹配对应的绕组参数，该结构的电机能够适配从几百KV到几千KV的不同绕组方案，覆盖从低速大扭矩到高速小负载的多种应用需求，结构本身的强度能够支持最高12000rpm的持续运行转速，满足绝大多数小型动力设备的使用要求。
