瓷砖通风立面安装定位工装夹具

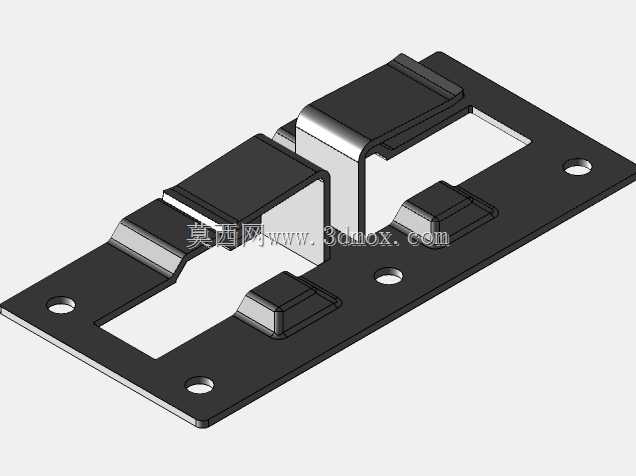

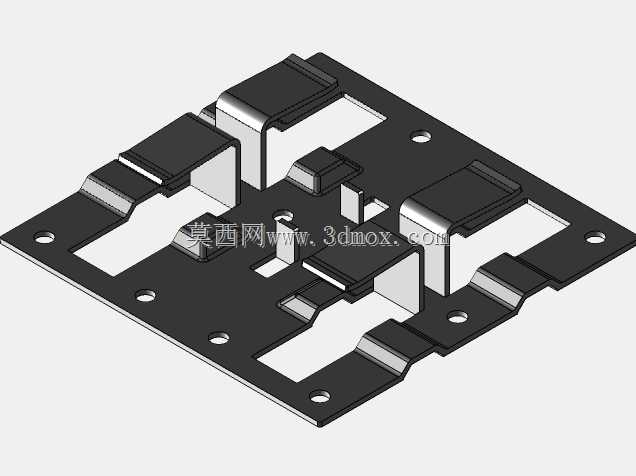

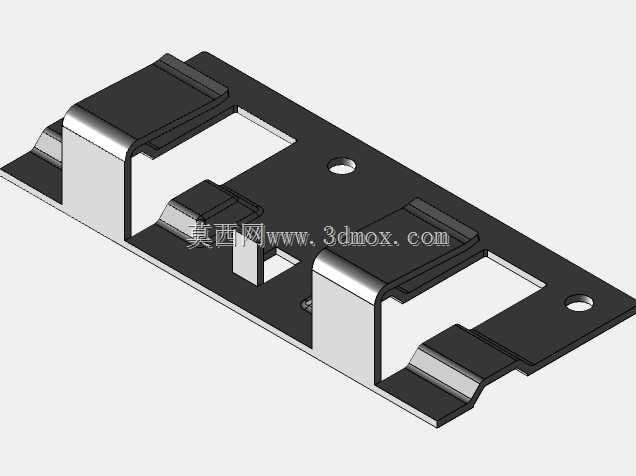

　　在建筑装饰施工的立面瓷砖通风结构装配环节，这类定位夹具是现场作业与预制加工环节都离不开的配套工装，主要解决通风立面瓷砖排布时的定位精度问题，避免传统人工弹线铺贴带来的缝宽不均、通风口错位、立面平整度偏差等常见施工缺陷。从结构设计来看，该夹具采用一体化板式基体，基体上预设的多组定位凸台完全匹配对应规格瓷砖的侧边卡位尺寸，每一处凸台的高度都经过精确核算，刚好卡住瓷砖侧边的非装饰面，不会对瓷砖釉面造成刮蹭损伤，同时凸台的排布间距严格对应通风预留间隙的设计宽度，铺贴作业时无需反复调整塞尺测量缝宽，直接将瓷砖卡入对应定位位即可保证通风间隙的均匀一致。基体上开设的多个安装孔位，既可以通过膨胀螺丝将夹具临时固定在立面基层上，

　　也可以适配预制加工台的T型槽快装结构，满足现场原位铺贴与工厂预制装配两种不同作业场景的安装需求，孔位的位置设计避开了瓷砖的受力支撑区域，固定夹具时不会对后续瓷砖铺贴的支撑面造成干涉。夹具的镂空区域完全对应通风立面的通风流道位置，铺贴作业过程中不会遮挡通风预留通道，施工人员可以直接通过镂空区域观察基层通风槽的对齐情况，避免瓷砖铺贴完成后出现通风口被遮挡的问题，减少后期返工整改的工作量。从设计思路上，这款夹具没有采用复杂的活动调节结构，所有定位尺寸都通过一体化冲压折弯成型的结构实现，没有多余的活动连接部件，一方面降低了工装本身的制造成本，另一方面也避免了活动部件长期使用出现磨损间隙导致定位精度下降的问题，适合施工现场粗放的作业环境，

　　即便沾染水泥砂浆也能通过简单敲击清理干净，不会出现活动部件卡滞的情况。在安装边界方面，夹具的整体厚度控制在较低范围，固定在立面基层后不会额外占用瓷砖铺贴的粘结层厚度空间，不会因为工装本身的厚度导致瓷砖铺贴完成后出现立面突出的问题，基体边缘做了圆弧过渡处理，作业过程中不会划伤施工人员的手部，也不会刮蹭瓷砖的装饰釉面。实际作业时，单块夹具可以同时完成多块相邻瓷砖的边角定位，相比传统单块瓷砖逐个定位的作业方式，能大幅提升通风立面瓷砖的铺贴效率，尤其是在大面积通风立面的瓷砖铺贴作业中，多块夹具拼接使用可以快速完成整面的定位基准搭建，保证整面墙的瓷砖缝宽统一、通风口对齐、立面平整度偏差控制在装饰施工验收规范允许的范围内。

　　夹具的卡位结构设计充分考虑了瓷砖厚度的公差范围，凸台的卡位间隙预留了合理的公差余量，即便瓷砖厚度存在小幅生产偏差，也能顺利卡入定位位，不会出现卡接过紧导致瓷砖崩边，或是卡接过松导致定位失效的问题。基体采用的板材厚度经过受力核算，在卡接瓷砖、承受施工过程中轻微敲击调整的受力时，不会出现变形翘曲的问题，长期重复使用也能保持定位精度的稳定，不需要频繁校准调整。针对通风立面的特殊需求，夹具的定位凸台高度刚好低于瓷砖完成面高度，瓷砖铺贴完成、粘结层固化前，可以直接将夹具从侧边抽出，不需要等待粘结层完全固化，能实现工装的快速周转使用，提升工装的利用率，降低大批量施工时的工装投入成本。
