径向孔加工导体工装夹具结构设计

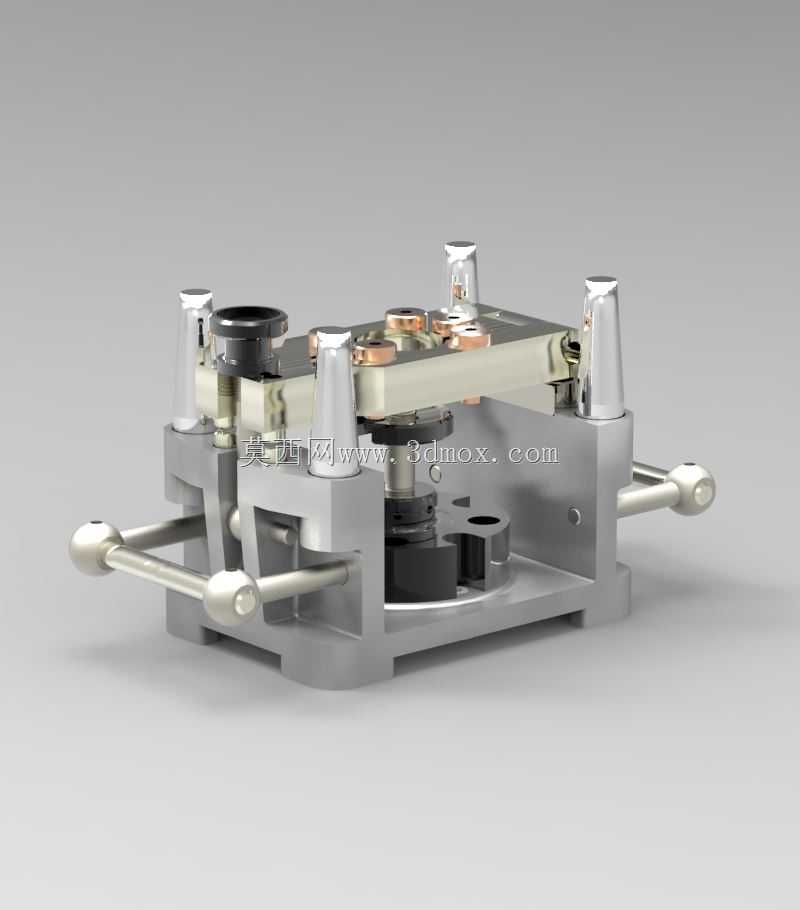

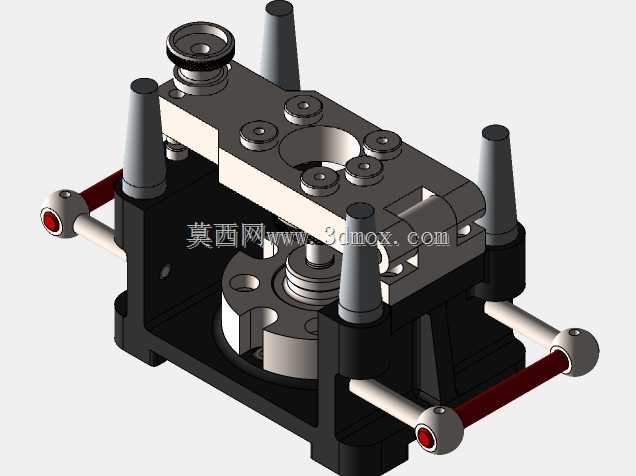

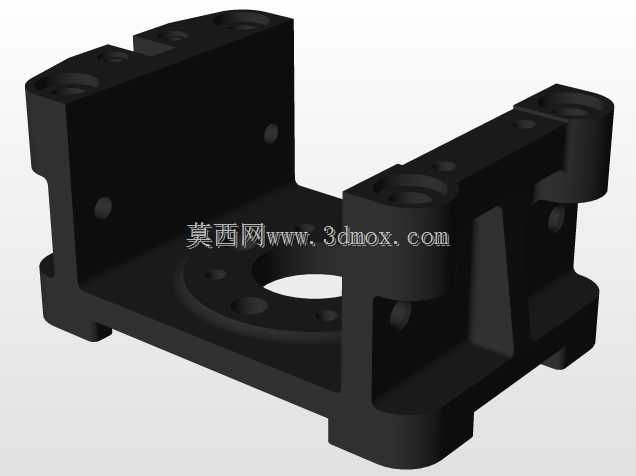

　　在通讯零部件精密加工场景中，导体类零件的径向孔加工一直是小批量多批次生产里的装夹难点，这类零件多为铜质基材，装夹力度过大会导致薄壁部位变形，力度不足则会在钻削、铰削工序中出现工件位移，直接造成孔位同轴度、孔径公差超差，最终影响导体装配后的信号导通稳定性。这套工装结构正是针对该类加工痛点设计，整体采用分体式基座加可调压持的组合结构，底部基座选用调质45号钢加工，整体做发黑防锈处理，基座底面设置标准定位键槽，可直接适配普通台钻、小型加工中心的工作台T型槽安装，无需额外制作过渡连接板，安装边界控制在长220mm、宽140mm、高180mm范围内，不会占用过多机床工作台面空间，适配多数小型加工设备的装夹行程。

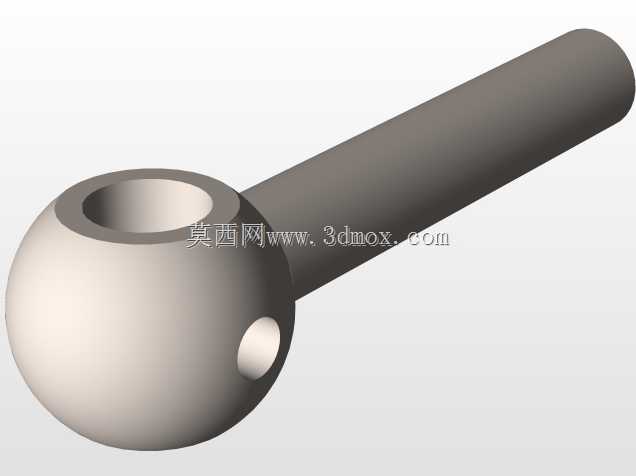

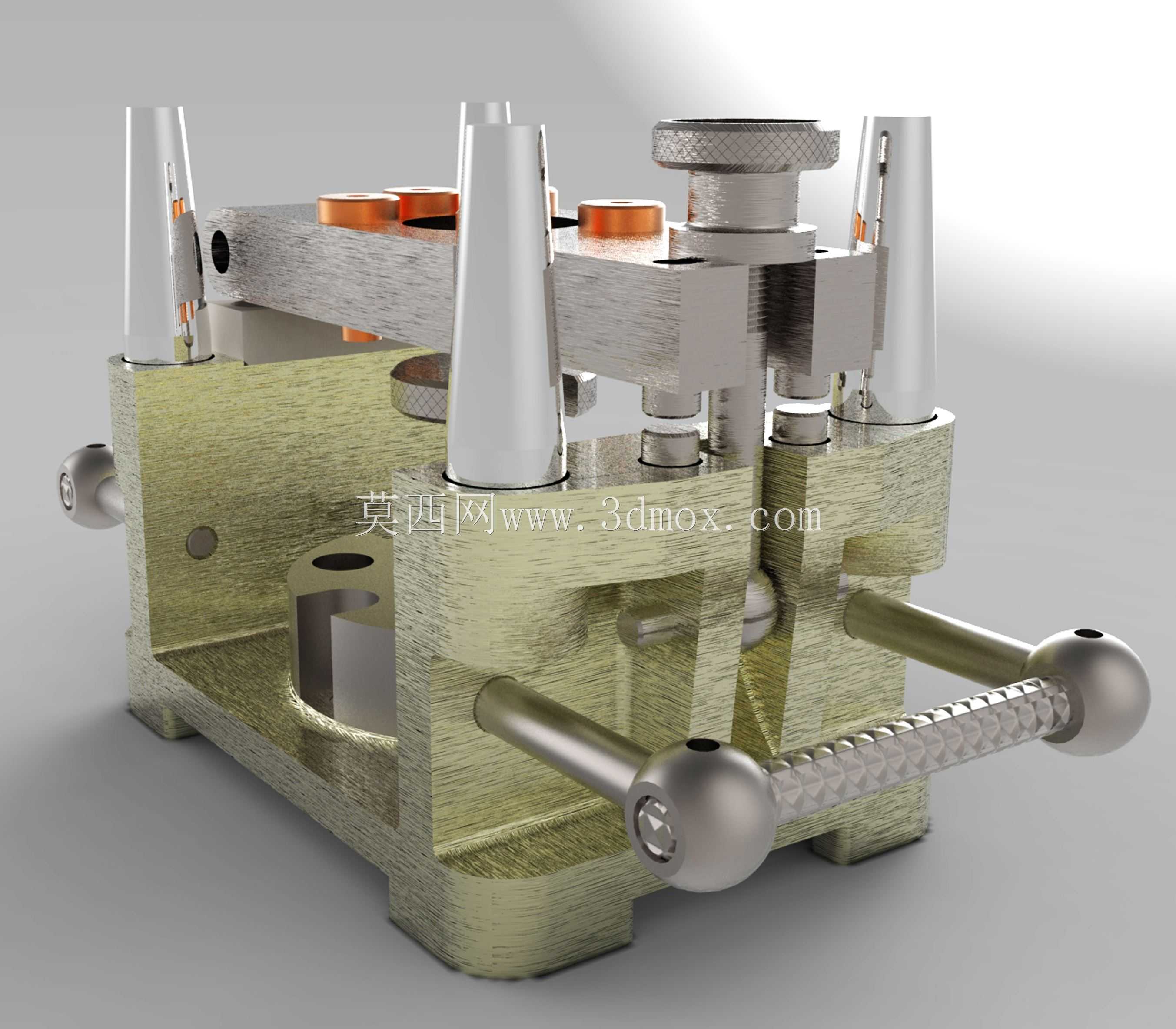

　　从功能特性来看，工装前端设置的两根带防滑滚花的横向操作杆，是用于快速开合上下模体的操作部件，杆端的球形端头做了圆弧过渡，避免操作人员快速操作时被棱角划伤，滚花段的齿距控制在1.2mm，握持时摩擦力足够，即便手上沾有切削液也不会出现打滑情况。上下模体之间设置了四根导向立柱，立柱与模体的配合公差选用H7/g6间隙配合，开合过程无卡滞，导向精度可控制在0.02mm以内，保证每次合模后压持位置的一致性。模体上的压头部位做了可换式设计，针对不同外径的导体零件，可更换对应内孔尺寸的压头套，压头套采用黄铜材质制作，压持时不会划伤导体零件的外表面，避免零件表面出现压痕影响后续的镀层处理工序。

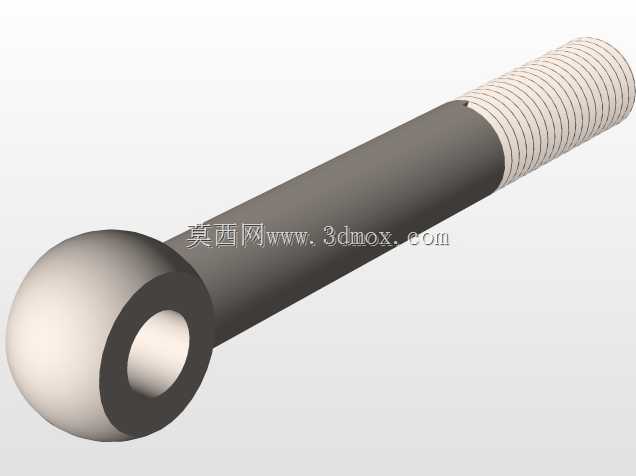

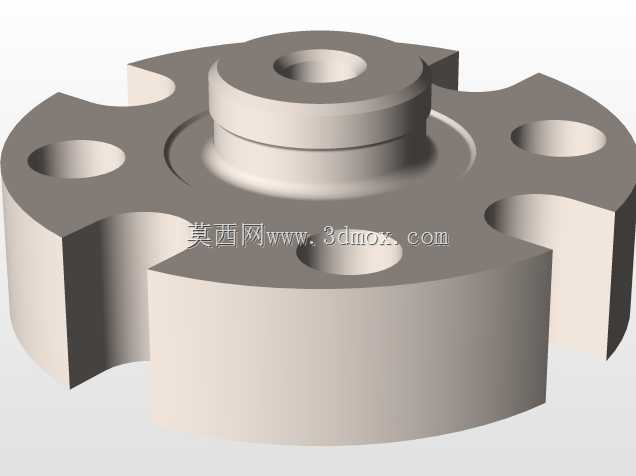

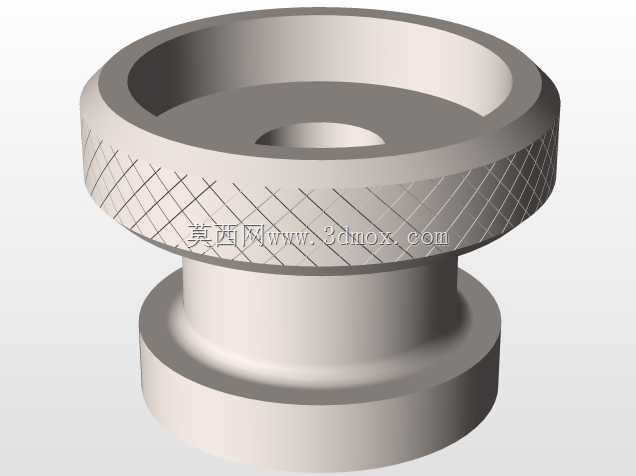

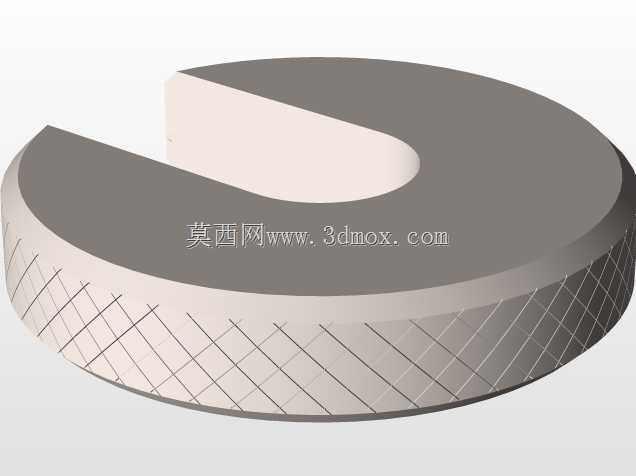

　　设计思路上，这套工装没有采用复杂的气动、液压压紧结构，而是选用手动螺旋压紧加侧面顶紧的组合压紧方式，顶部的滚花调节旋钮可控制整体压持行程，针对不同长度的导体零件，可调节压头的伸出长度，适配长度在30mm到80mm之间的同类导体零件加工。侧面设置的两个弹性顶销，可在零件放置到下模定位槽后，自动顶持零件的侧端面，完成零件的预定位，操作人员无需反复调整零件位置，即可快速完成装夹，单零件装夹时间可控制在10秒以内，相比通用平口钳装夹效率提升60%以上。下模的定位槽做了排屑缺口设计，加工过程中产生的铜屑可顺着缺口直接落到机床排屑槽内，不会在定位槽内堆积，避免因铜屑垫起零件导致的装夹倾斜问题。

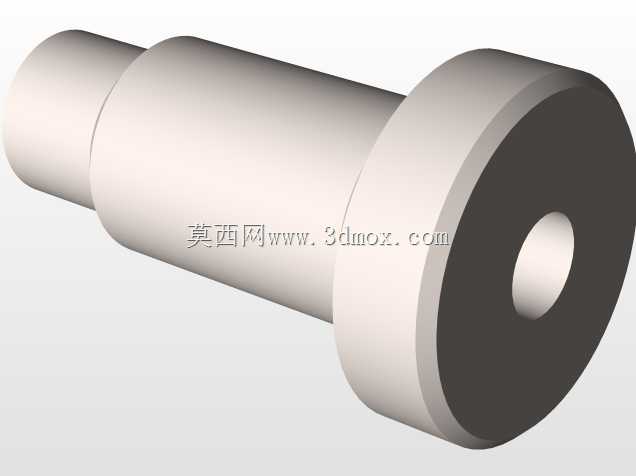

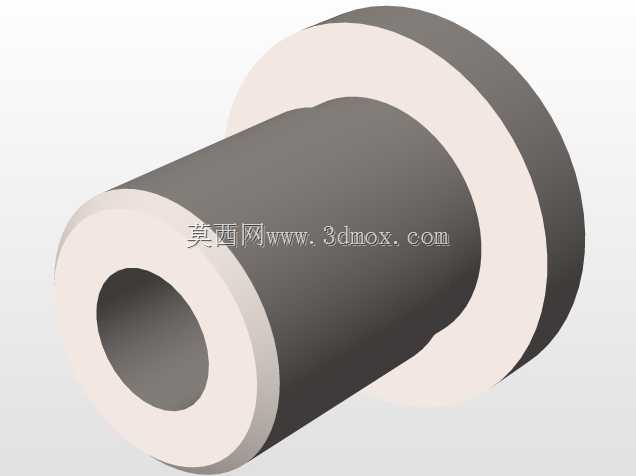

　　实际应用中，这套工装除了可完成径向孔的钻削加工，更换对应导向套后，还可完成径向孔的铰孔、攻丝工序，导向套与模体的配合采用H6/h5小间隙配合，导向套的内孔可根据加工刀具的直径做对应更换，保证刀具进给过程中的直线度，加工出的径向孔位置度可控制在0.05mm以内，孔径公差稳定达到IT7级，完全满足通讯类导体零件的装配精度要求。工装的所有活动连接部位都设计了注油孔，日常维护时只需定期注入少量润滑脂，即可保证长期使用无卡顿，整体结构无易损小件，正常使用情况下维护周期可达6个月以上，适合车间批量加工场景下的长期使用。在安装适配性上，基座的安装孔做了长圆孔设计，可在一定范围内调节安装位置，适配不同工作台的T型槽间距，无需重新打孔改造，转场使用时只需松开T型螺栓即可整体搬运，整体重量控制在8.5kg，单人即可完成搬运与安装调试，不需要额外的吊装辅助。
