板式结构集中供暖供水换热集成机组

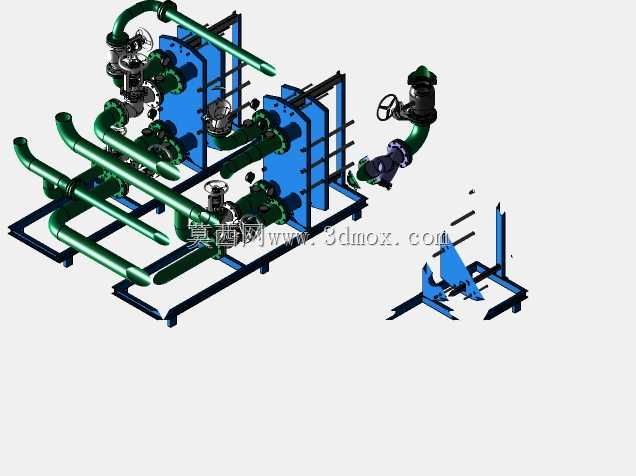

这套集成式换热设备主要面向民用集中供暖、商用建筑热水供应、工业工艺循环水温控场景，承担一次侧高温热媒与二次侧低温循环水的热量传递职能，替代传统分散式换热+泵组+阀组的零散安装形式，减少现场管路拼接的施工量与漏点风险。从结构设计逻辑来看，整套机组采用撬装集成思路，将两台板式换热芯体作为核心换热单元，配套循环管路、截断阀、止回阀、手动调节阀、循环泵接口整合在同一型钢焊接底座上，底座预留地脚安装孔位，现场仅需对接一次侧热媒进出、二次侧回水出水主管道即可完成主体安装，无需额外搭建阀组支架。设计阶段优先考虑了管路流阻优化，主循环管路采用大曲率弯管排布，避免直角弯头造成的局部压损，阀门操作手柄全部朝向巡检通道一侧，预留足够的扳手操作空间，日常运维时无需探入管路缝隙即可完成阀门启闭操作。板式换热芯体采用蓝色涂装的夹板固定，换热板片为可拆卸结构，后期出现结垢堵塞时可拆开夹板逐片清洗，无需整体切割管路。管路接口全部采用法兰连接形式，匹配通用公称通径的管道法兰标准，现场对接时无需定制非标转接头。安装边界方面，整套机组沿底座长度方向排布管路与阀组，宽度方向预留了单侧巡检通道空间，高度方向最高处为顶部管道的排气阀安装位，安装时需在顶部预留足够的排气操作空间，底座下方预留了排污管路的接驳空间，可直接对接机房排污沟。设备运行时，一次侧高温热水或蒸汽进入板式换热器，将热量传递给二次侧循环水，二次侧水经机组管路输送至供暖末端或热水用水点，管路上配置的阀门可实现单台换热器的隔离检修，单台芯体检修时另一台可维持低负荷运行，避免整套系统完全停运。整套模型还原了设备的实际装配关系，管路与阀组的相对位置、法兰对接尺寸、底座安装孔位都按照实际工程产品的比例搭建，可直接用于换热机房的布局排布模拟、管线碰撞检查，也可作为暖通设计选型阶段的设备占位参考，帮助设计人员提前核算机房安装空间、管路走向的合理性，避免现场安装时出现空间不足、管线打架的问题。
