木托盘双角同步旋转切割修整设备

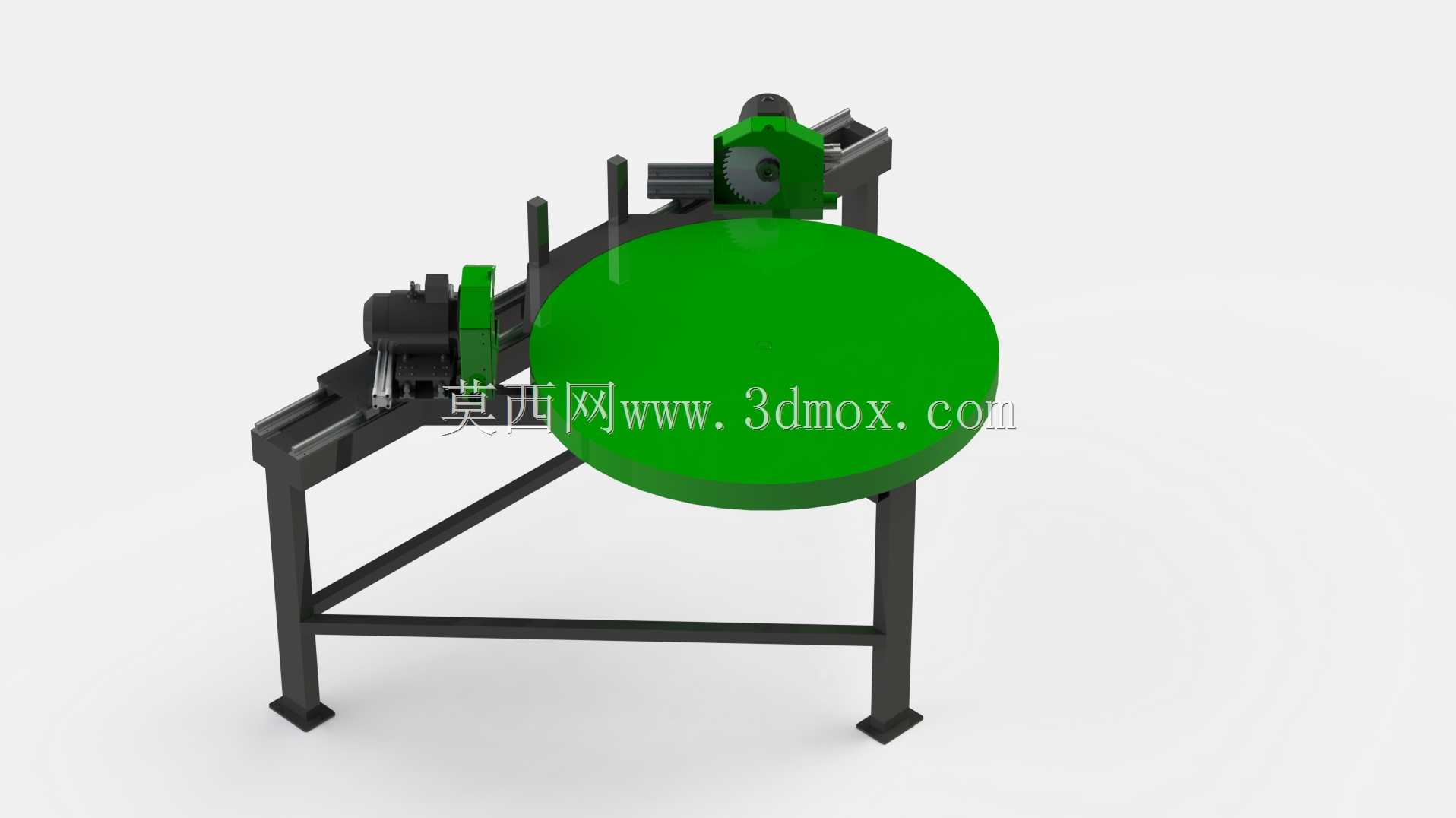

　　在木质包装制品生产环节，木托盘作为仓储物流领域应用最广的承载单元，其成品边角规整度直接影响堆垛适配性、自动化仓储线输送顺畅度以及长途运输过程中的堆叠稳定性，传统托盘生产中，边角修整多依赖人工手持切割工具完成单角裁切，不仅单工位加工节拍长，还容易出现两侧切角尺寸偏差、切面倾斜等问题，无法匹配中小批量托盘生产企业的标准化加工需求。这款托盘转角修整设备，正是针对该工序痛点开发的专用加工工装，核心设计逻辑是将双工位锯切单元与可旋转承载工作台结合，实现单次装夹后完成托盘两个对角的同步精准裁切，单周期加工即可完成传统工序两次装夹、两次定位的工作量，大幅降低重复装夹带来的定位误差。从结构布局来看，设备采用方管焊接一体式机架作为承载基础，

　　机架底部设置可调式支撑脚，可适配车间地面不平整的安装场景，安装时仅需保证机架上平面水平度偏差不超过1mm/m即可，无需额外浇筑混凝土安装基础，整体占地边界控制在长1800mm、宽1600mm范围内，可直接嵌入现有托盘生产线的切角工序工位，不需要对原有车间布局做大幅调整。中部的旋转承载平台采用圆形钢板焊接结构，台面铺设防滑耐磨垫，避免木托盘放置后出现移位，平台旋转驱动采用带自锁功能的减速机构，旋转到位后可自动锁止，保证锯切过程中平台无窜动；两侧对称布置的锯切单元通过线性导轨安装在机架两侧的安装支架上，每个锯切单元配备独立的进给驱动与锯片高度调节机构，可根据不同厚度的托盘板料调整锯片伸出高度，

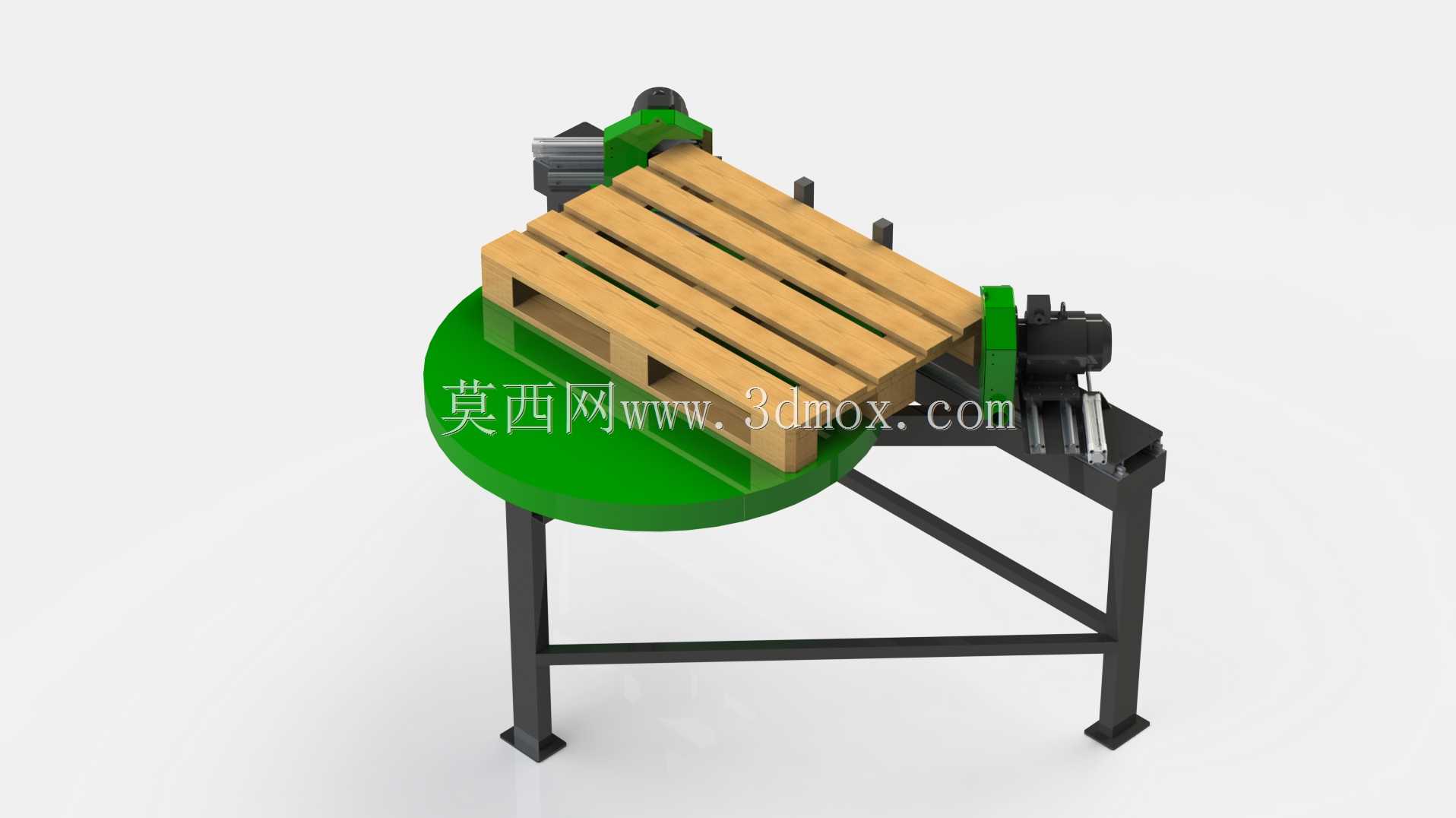

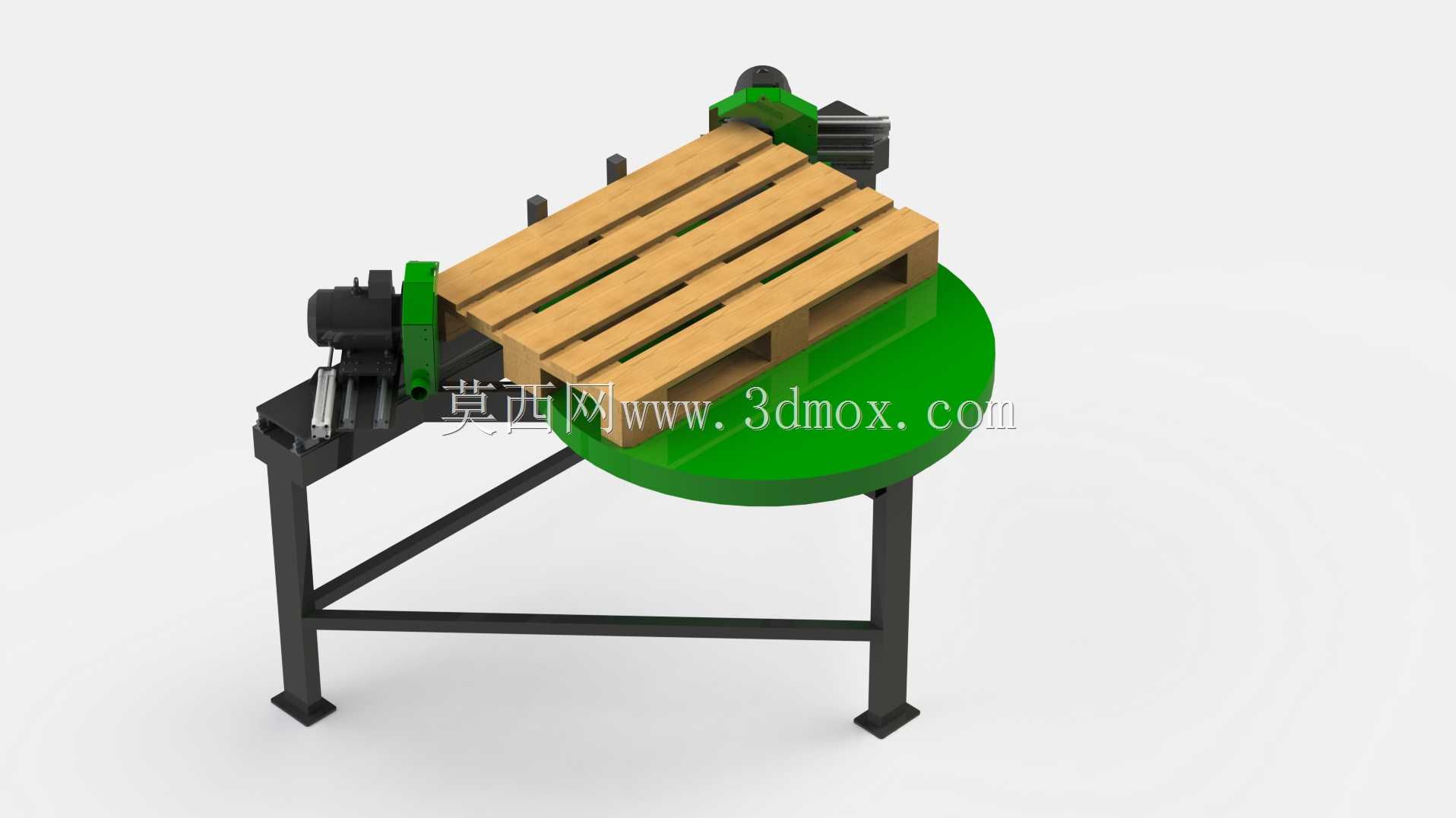

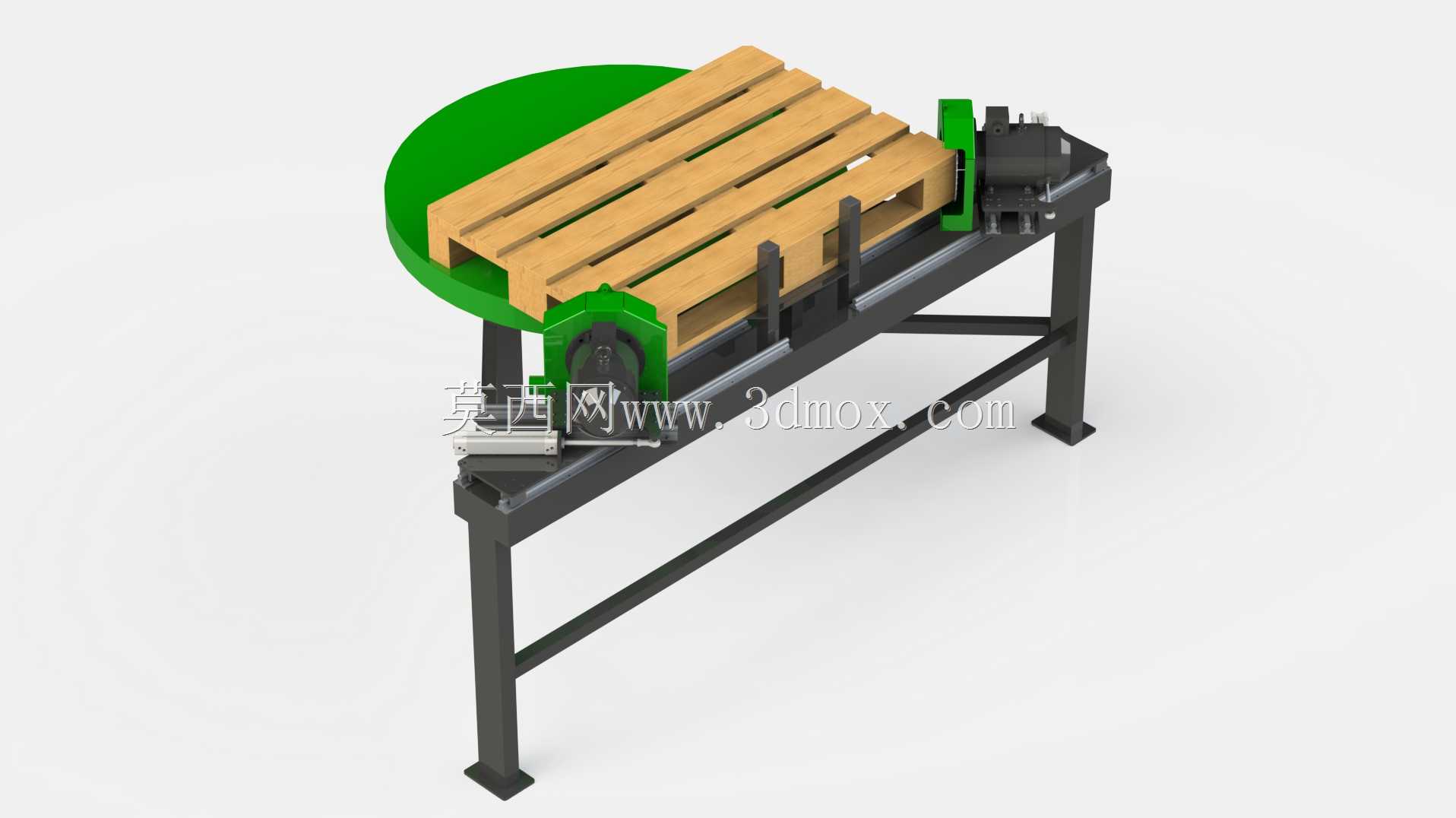

　　适配100mm-150mm厚度范围内的标准木托盘加工需求，锯切单元外侧设置半封闭防护挡板，可阻挡锯切过程中产生的木屑飞溅，改善工位作业环境。设备的实际作业流程完全贴合托盘生产的现场操作习惯：操作人员将钉装完成的木托盘吊装放置在旋转工作台上，靠紧台面定位挡块完成定位后，启动设备两侧锯切单元沿导轨进给，一次性完成托盘靠近操作侧两个角的裁切，随后锯切单元退回初始位置，旋转平台带动托盘转动90度并锁止，锯切单元再次进给完成剩余两个角的裁切，整个加工周期内操作人员仅需完成上下料与启动操作，不需要反复调整托盘位置，单托盘加工节拍可控制在45秒以内，相比传统人工作业效率提升60%以上，同时切角尺寸一致性可控制在±0.5mm范围内，

　　完全满足自动化立体仓库对托盘边角尺寸的公差要求。设计过程中充分考虑了木工加工场景的木屑清理问题，旋转平台与锯切单元的衔接位置预留了木屑落料间隙，下方机架内部可配套安装木屑收集料斗，直接对接车间中央除尘系统，避免木屑在设备运动部件处堆积造成的导轨卡滞、传动部件磨损问题；所有传动部件均设置外置式防护壳，既不影响日常维护时的润滑、检查操作，也能避免木屑进入传动副影响设备使用寿命。针对不同规格托盘的适配需求，两侧锯切单元的安装间距可通过支架上的调节长孔进行调整，配合可更换的台面定位挡块，可覆盖目前物流领域常用的1200mm1000mm、1100mm1100mm、1200mm*800mm三种标准尺寸木托盘的切角加工需求，不需要额外更换定制工装，切换加工规格时仅需调整两侧锯座间距与定位挡块位置，整个调整过程可在10分钟内完成，适配中小批量多规格托盘的柔性生产需求。从受力结构设计来看，机架方管选型经过锯切过程的受力仿真验证，锯切进给过程中机架最大变形量不超过0.2mm，完全可以保证锯切面的平面度要求；旋转平台的支撑采用推力轴承与径向轴承组合的支撑结构，可承载最大1.5t的托盘载荷，满足重载托盘加工时的承载刚性要求，不会出现平台倾斜导致的切角角度偏差。
