木工板材长料输送式磨边修锯设备

　　在实木板材、人造板批量加工的生产环节里，刚完成开料的毛边板材往往存在边部不齐、余边残留的问题，这类无边板材如果直接进入后续的砂光、封边或者拼板工序，会直接导致成品尺寸公差超标、拼接缝隙过大，甚至在高速输送过程中出现卡料、崩边的故障。这套长机架式的磨边修锯设备，就是针对长度规格较大的长条板材连续修边作业设计的，适配细木工板、实木指接板、建筑木方等多种长尺寸木料的边部处理需求，能够在板材沿输送线匀速行进的过程中，同步完成边部的锯切修整与磨边处理，省去了人工逐块上料定长修边的繁琐工序，大幅提升长料板材的加工效率。

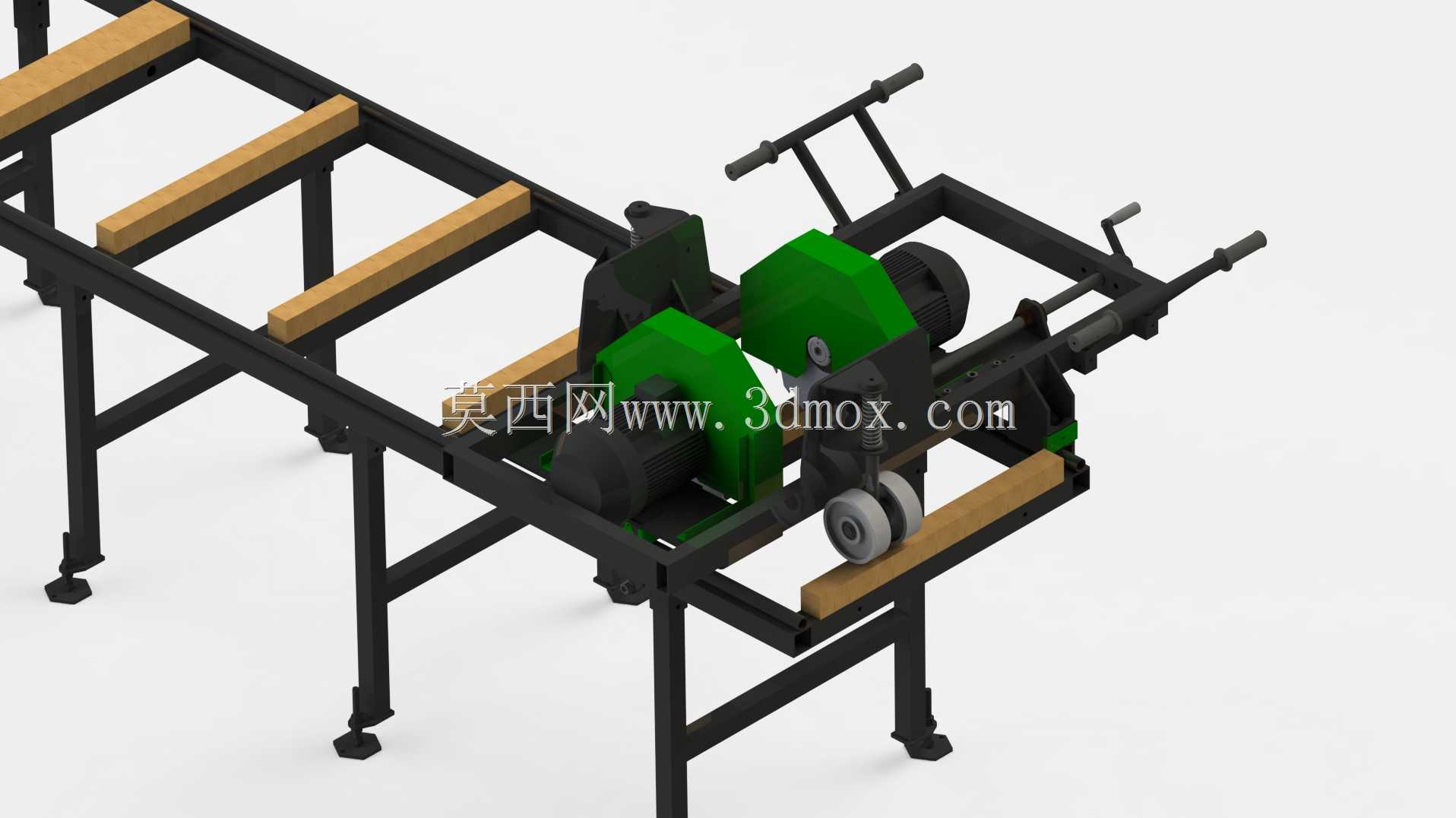

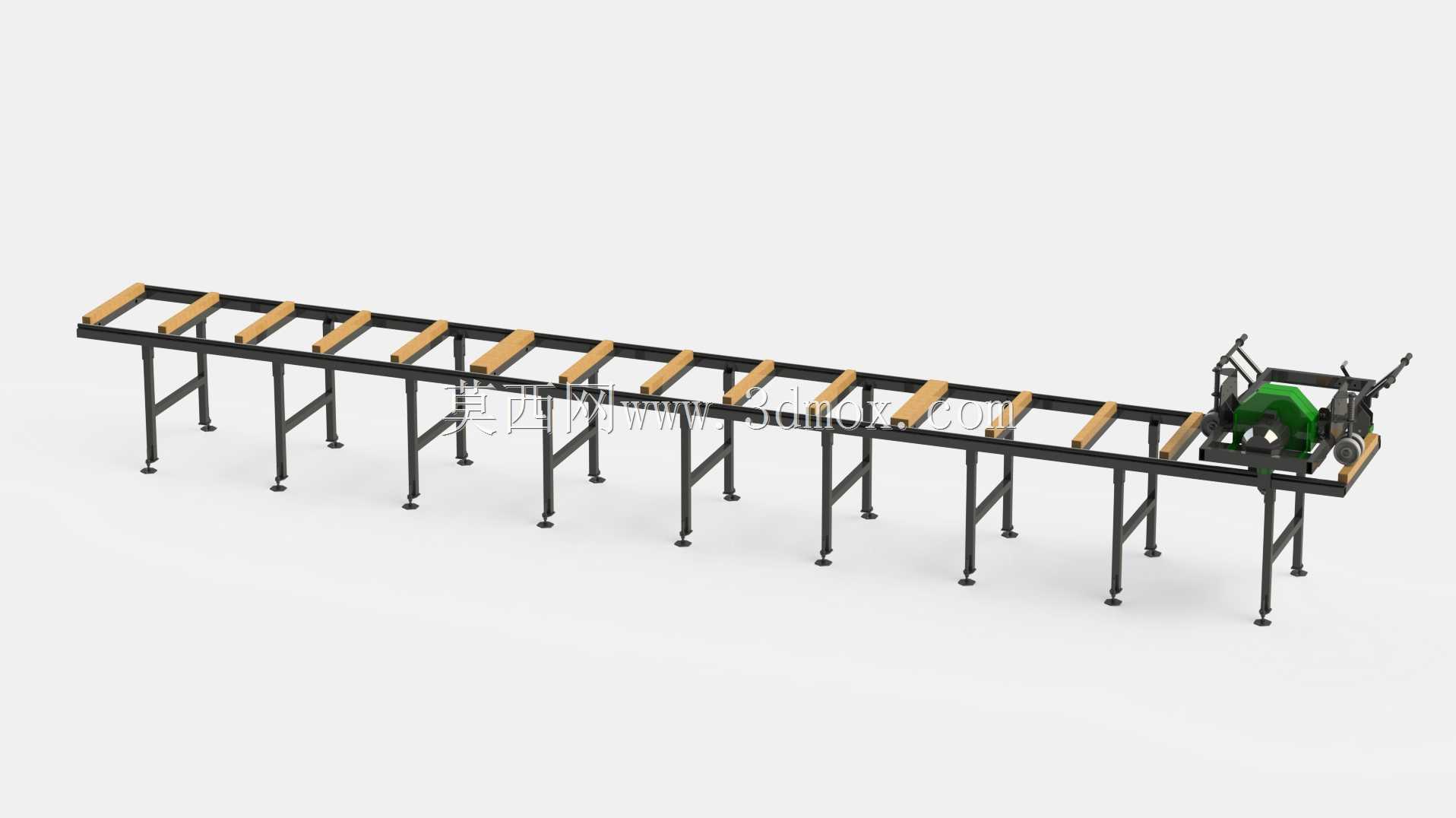

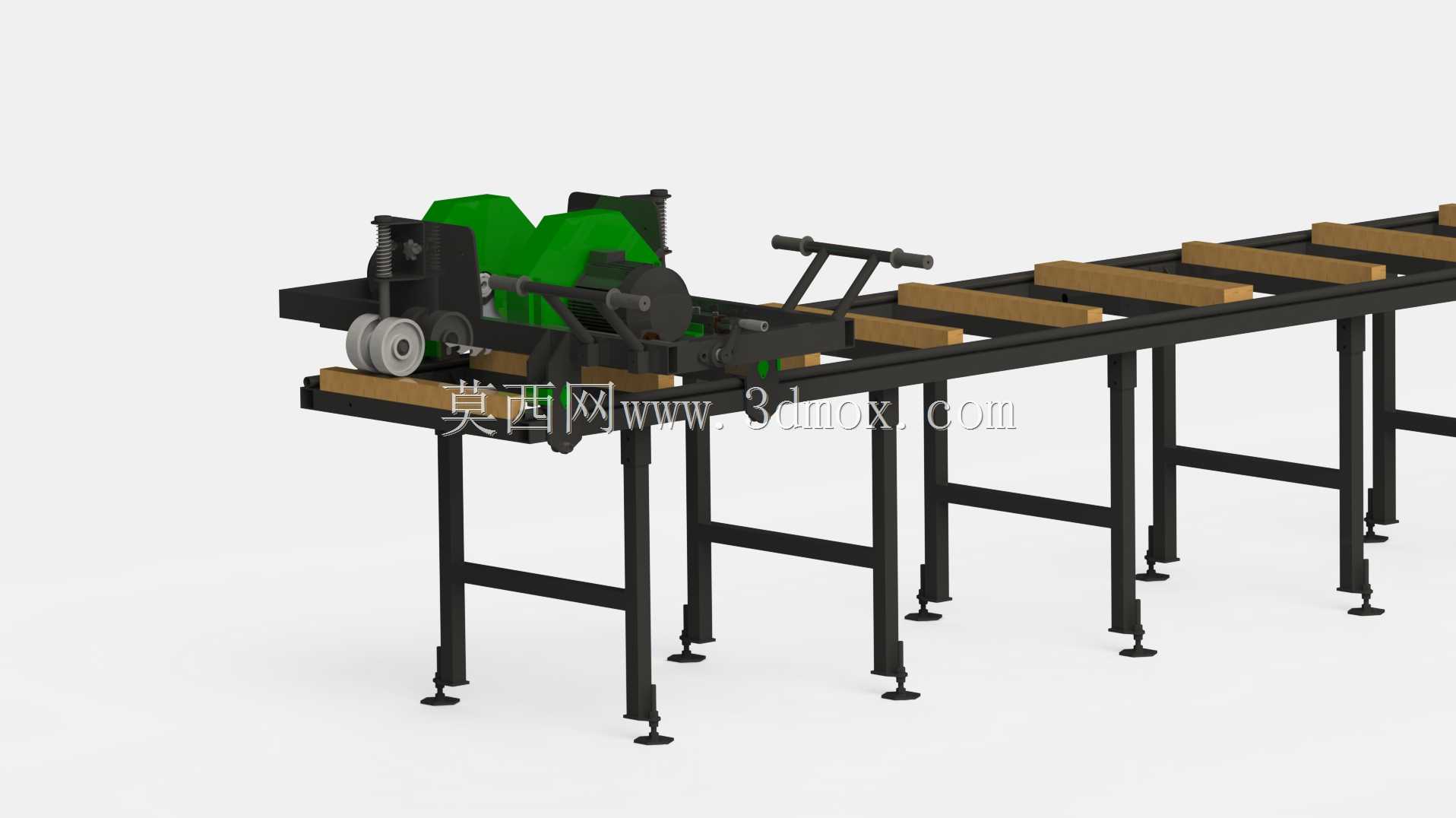

　　从整体结构布局来看，设备采用分段式型钢焊接机架作为承载主体，机架支腿设计有可调式脚杯结构，能够适配车间地面不平整的安装场景，安装时可以通过调整脚杯高度保证整条输送线的水平度，避免板材输送过程中出现跑偏、倾斜的问题。输送段采用间隔布置的木质托辊作为承载面，托辊间距经过针对性计算，既能够保证长度2米到6米的长条板材在输送过程中不会出现中部下垂变形，又能减少托辊与板材底面的接触面积，降低输送阻力，避免板材底面被划伤。磨边锯切主机布置在输送线的进料端侧方，主机位置设置有可调节的导向靠尺，作业时可以根据板材的目标宽度调整靠尺与锯片、磨头的间距，适配不同宽度规格的板材修边需求，靠尺表面贴有超高分子量聚乙烯耐磨条，能够减少板材侧边与靠尺摩擦产生的刮痕，同时降低滑动阻力。

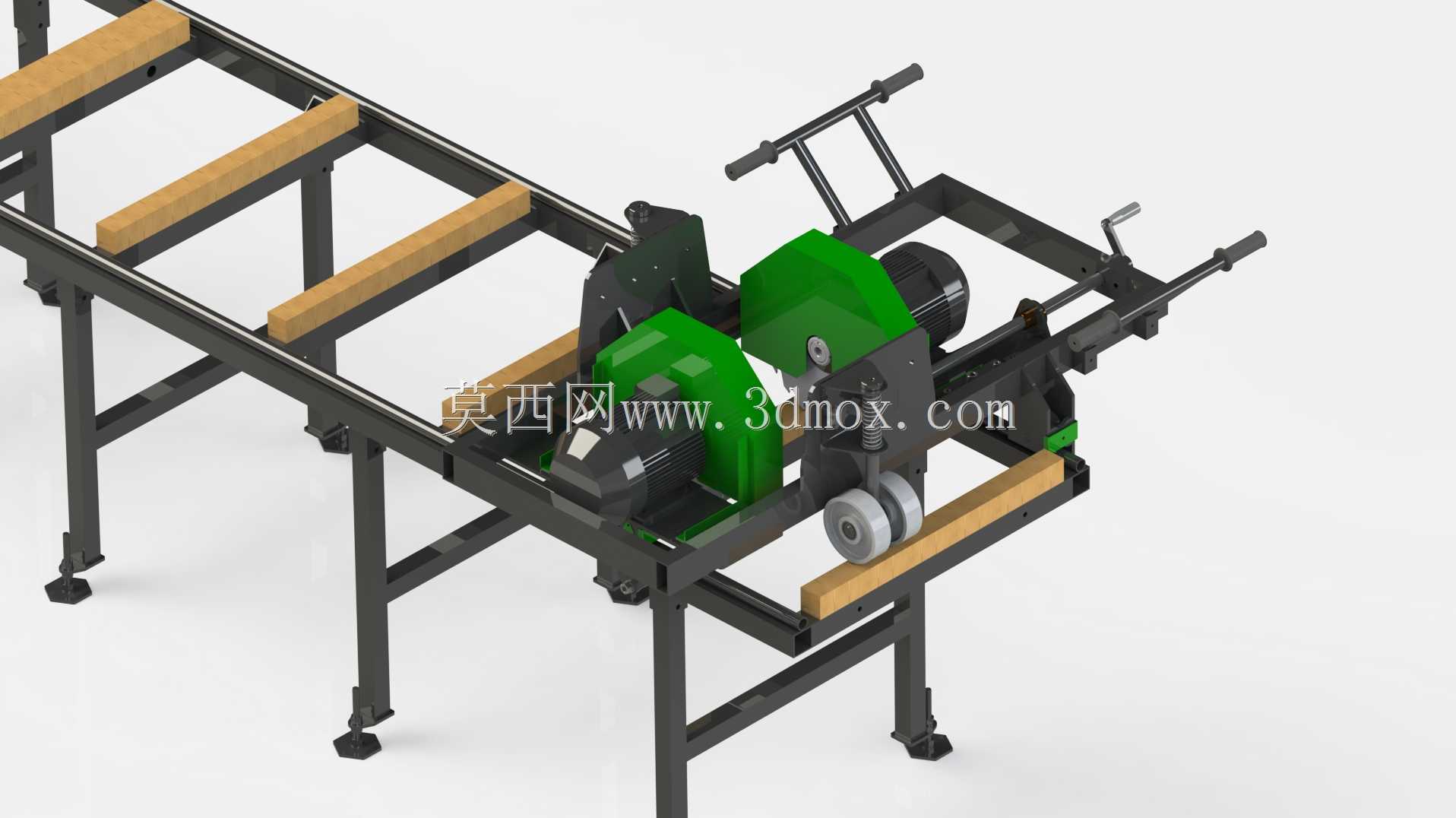

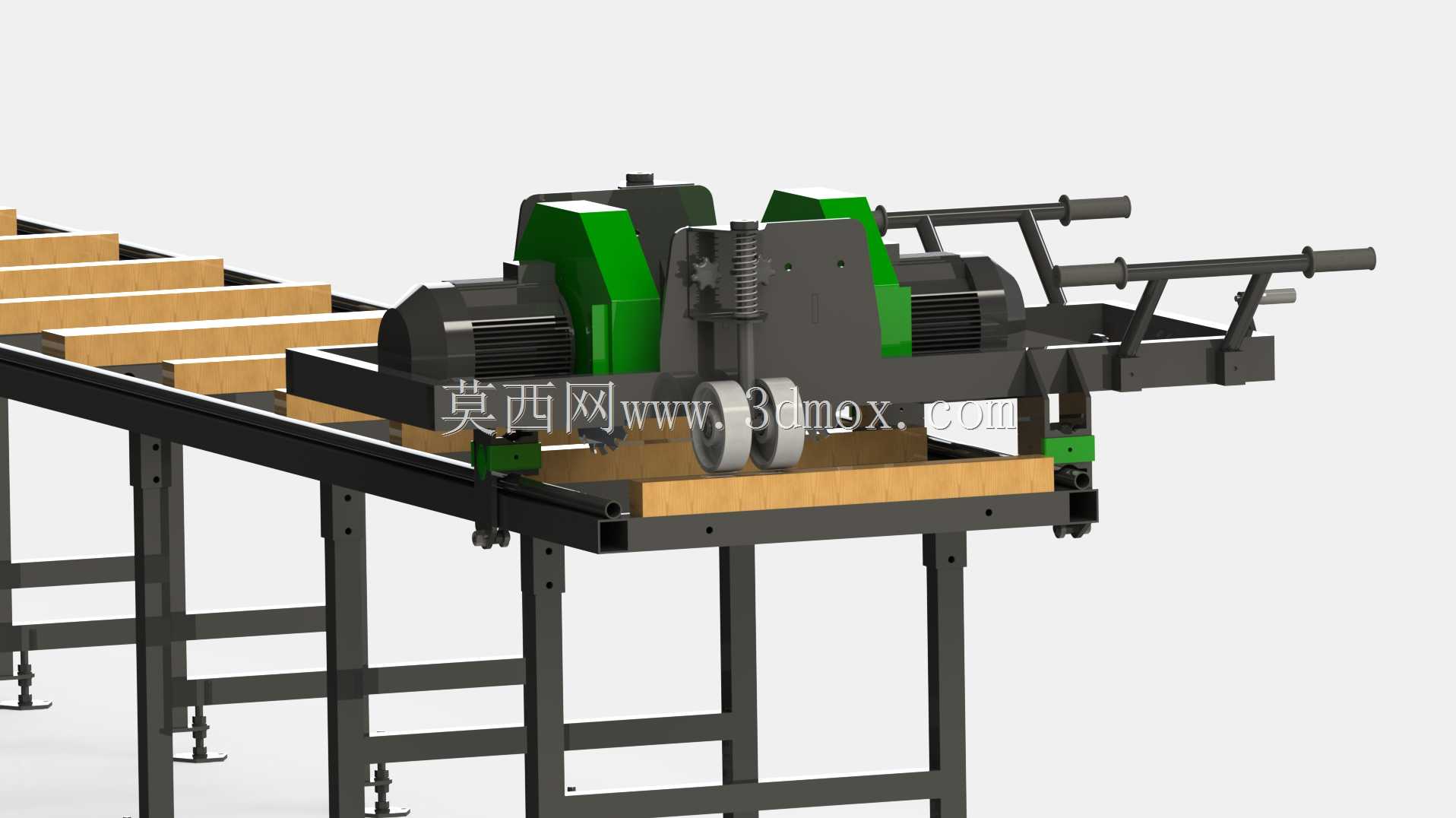

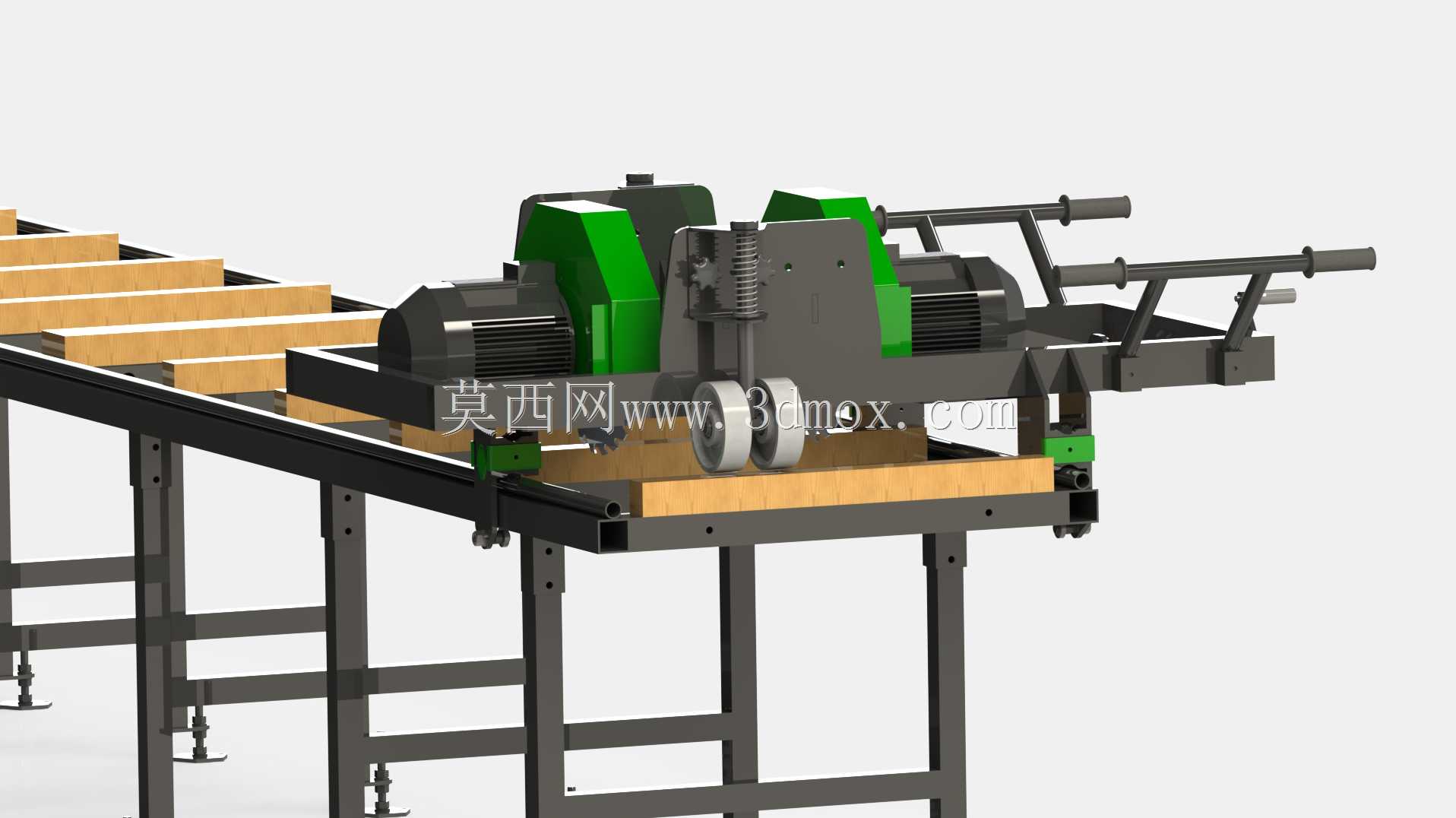

　　设备的核心作业单元集成了锯切与磨边两个功能模块，锯切模块采用高速圆锯片作为切削元件，锯片上方设置有可开合的安全防护罩，防护罩内部集成了排屑通道，能够将锯切产生的木屑直接引导至车间集中除尘管道，避免木屑飞溅影响作业环境，同时防止操作人员误触高速运转的锯片。磨边模块布置在锯切模块的出料侧，板材完成毛边锯切后，边部会残留少量锯切毛刺与锯痕，磨头会在板材行进过程中对刚锯切出的侧边进行磨削处理，将边部的毛刺、锯痕打磨平整，保证板材侧边的直线度与表面粗糙度满足后续工序的加工要求，不需要再单独安排人工进行边部打磨作业。

　　设计过程中针对长板材输送的跑偏问题做了专门的结构优化，输送线的两侧间隔布置有可调式侧导向轮，导向轮采用尼龙材质，既能够对板材的行进方向进行限位，避免板材在输送过程中偏移导致修边尺寸出现误差，又不会因为刚性接触磕伤板材的侧边。驱动部分采用减速电机搭配链传动的方式带动所有托辊同步转动，传动链条布置在机架侧面的防护罩内部，既能够保证所有托辊的线速度一致，避免板材因为托辊转速差出现打滑、错位的问题，又能防止木屑、灰尘进入传动部位加剧链条磨损，延长设备的维护周期。

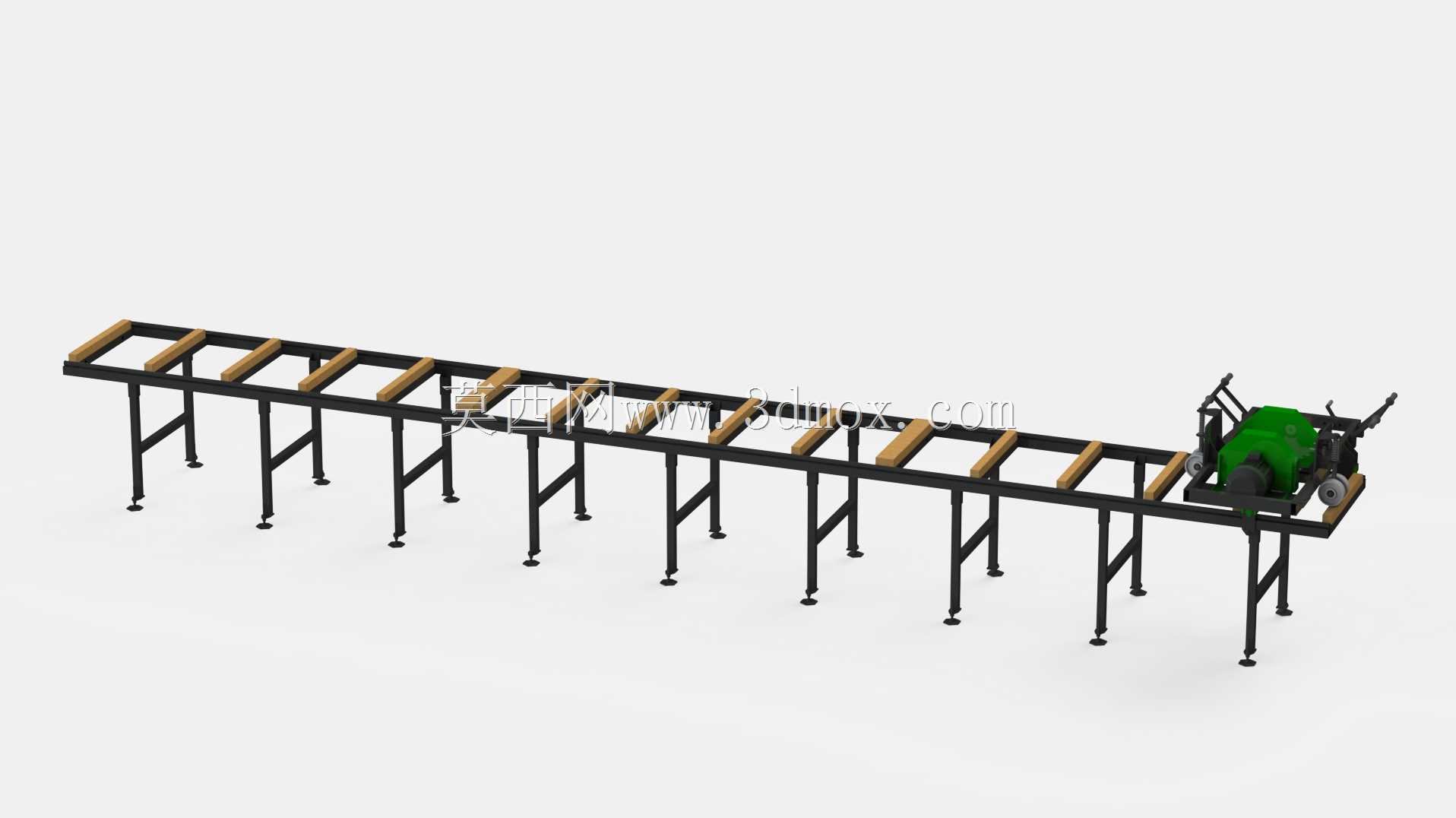

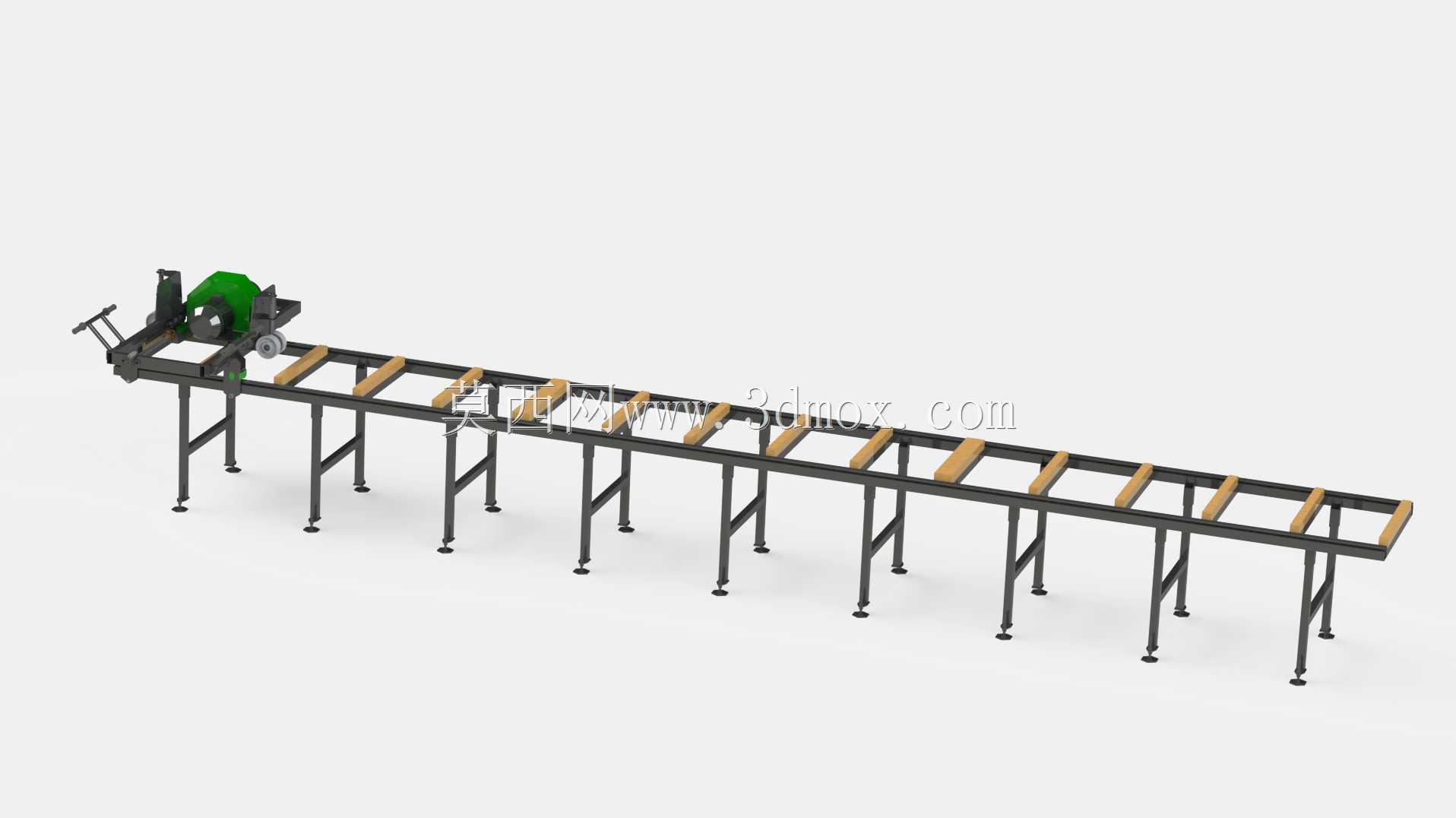

　　从安装边界来看，整套设备的总长度可以根据加工板材的最大长度进行模块化拼接，单段机架长度为2米，用户可以根据自身车间的场地空间、常加工板材的长度规格选择拼接的段数，最小安装长度为4米，最大可拼接至12米，满足不同规模木工加工车间的场地适配需求。设备的进料端高度与出料端高度保持一致，能够直接与车间现有的板材开料线、砂光线进行对接，不需要额外设置过渡输送台，减少生产线改造的成本。主机部分的宽度尺寸控制在1.2米以内，整条输送线的宽度为0.8米，安装时只需要在设备侧面预留0.6米的维护空间，就可以满足锯片更换、磨头调整、日常检修的操作需求，不会占用过多的车间生产面积。

　　在实际作业过程中，操作人员只需要在进料端将待加工的板材靠紧导向靠尺放置，设备就会自动带动板材向前输送，依次完成锯切修边、磨边处理，加工完成的板材会从出料端直接输送至下一工序，整个作业过程只需要1名操作人员在进料端完成上料操作即可，不需要专人在设备旁值守调整，相比传统的台式推台锯修边作业，不仅加工效率提升3倍以上，还能避免人工推料过程中出现的锯片伤手、尺寸误差大的问题，加工出的板材边部直线度公差可以控制在0.5mm/米以内，完全满足高端木制品加工的尺寸精度要求。设备的锯切与磨头转速都可以通过变频控制器进行调整，针对不同硬度的木材、不同厚度的板材，可以匹配最合适的切削与磨削线速度，避免因为转速过高导致板材边部出现焦黑，或者转速过低导致锯切面粗糙、崩边的问题，适配松木、桉木、橡木等多种软硬木材，以及密度板、颗粒板等各类人造板材的修边加工需求。
