滑雪板托盘拐角倒角加工专用设备结构

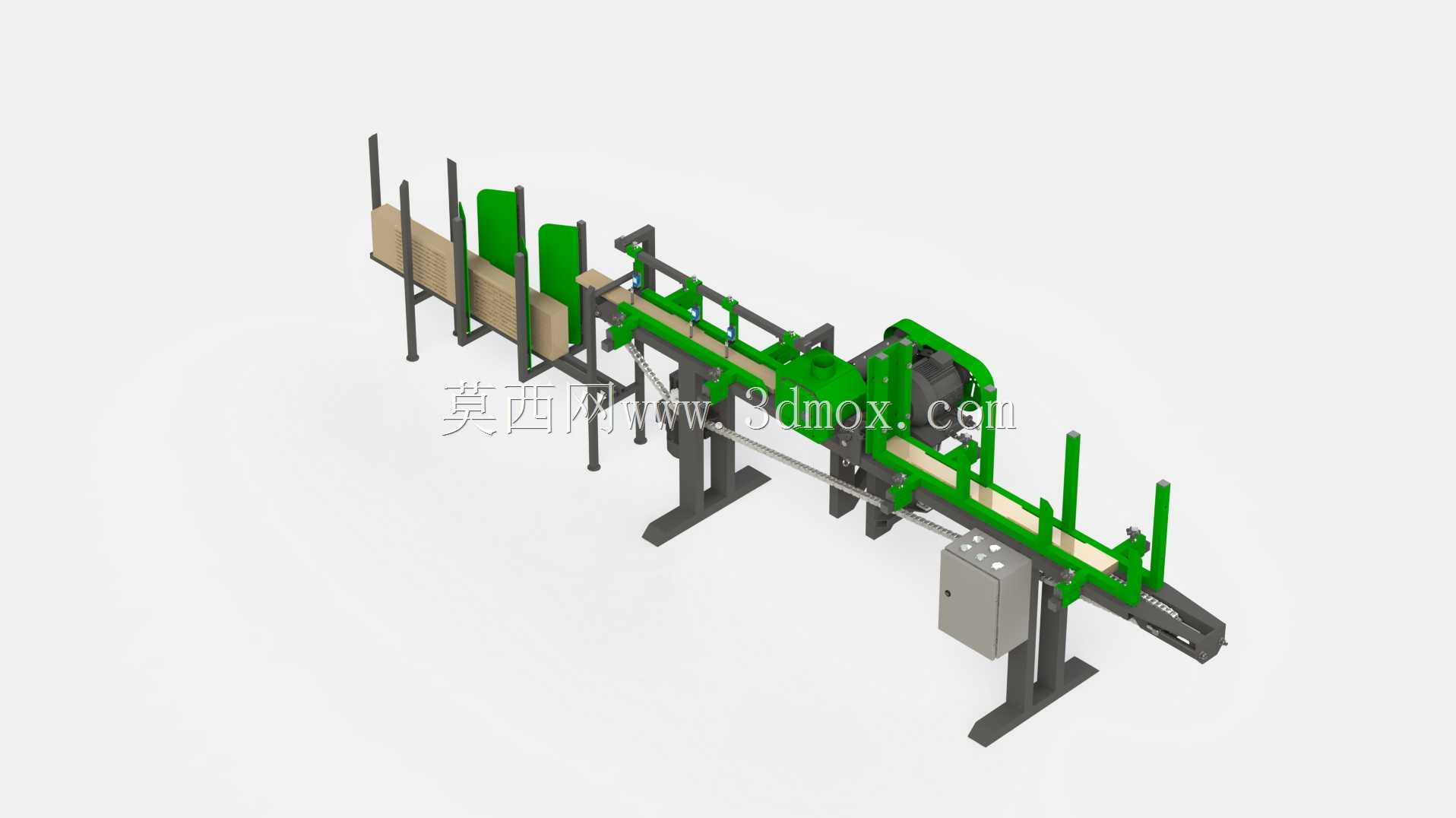

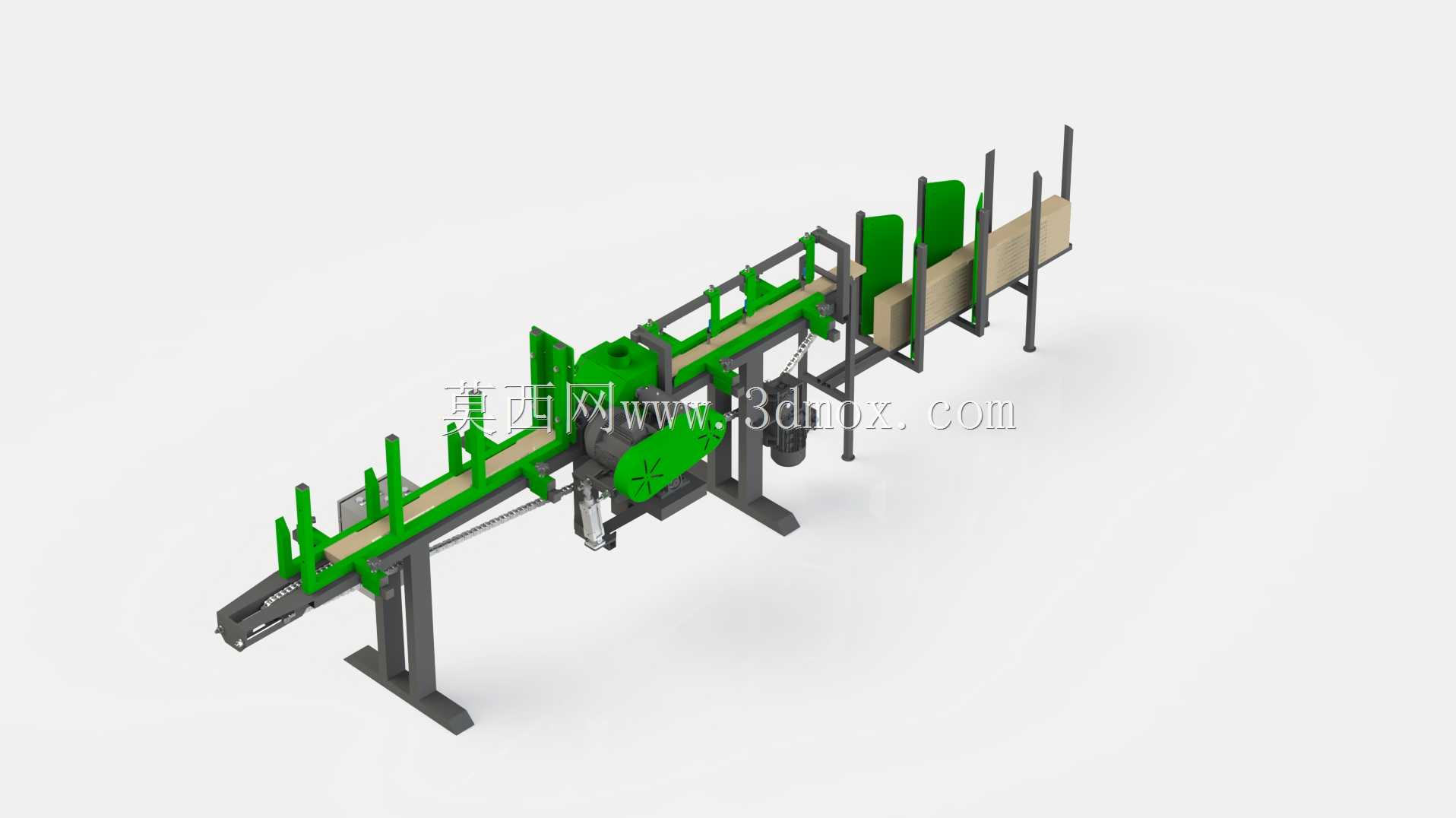

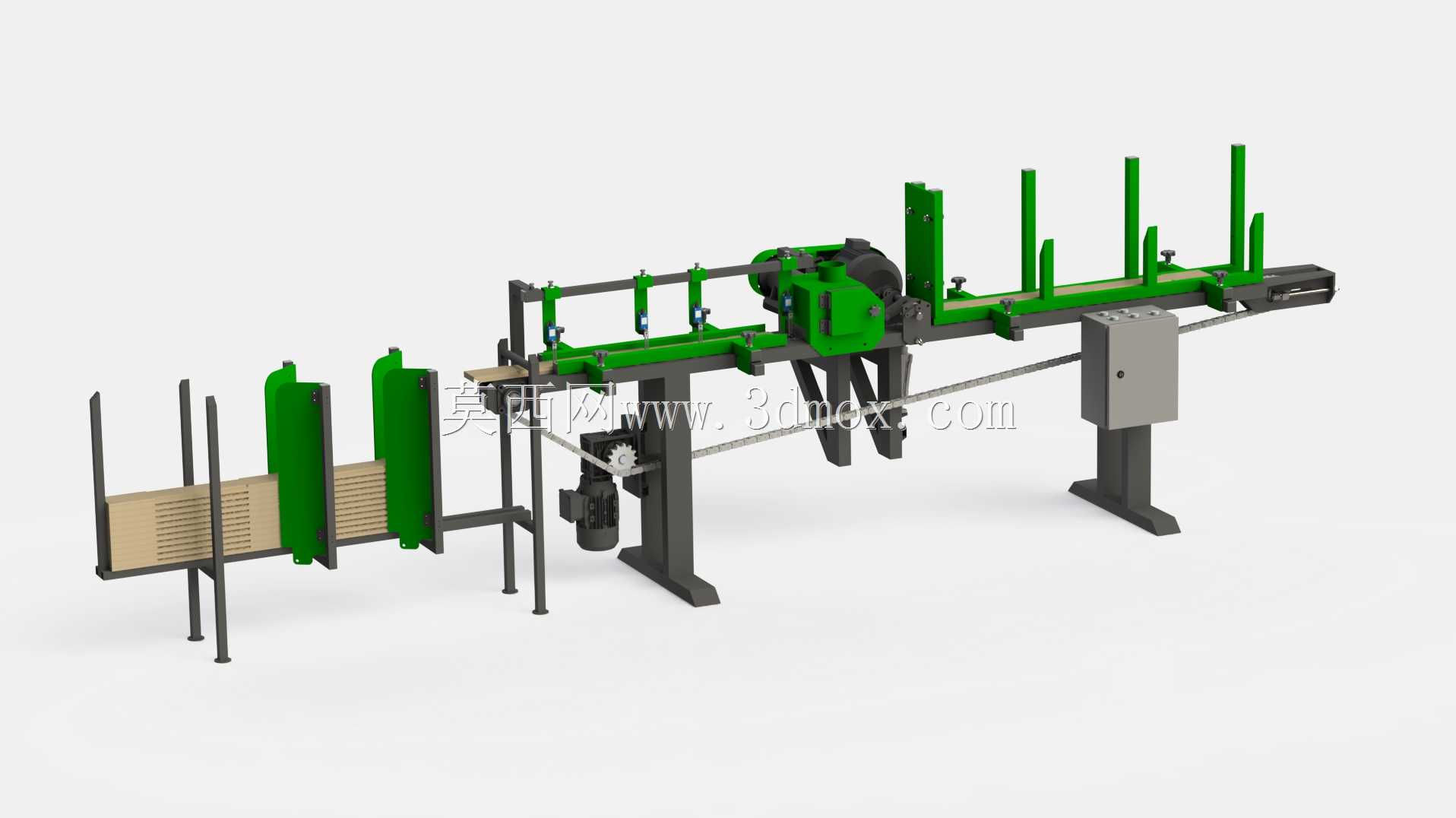

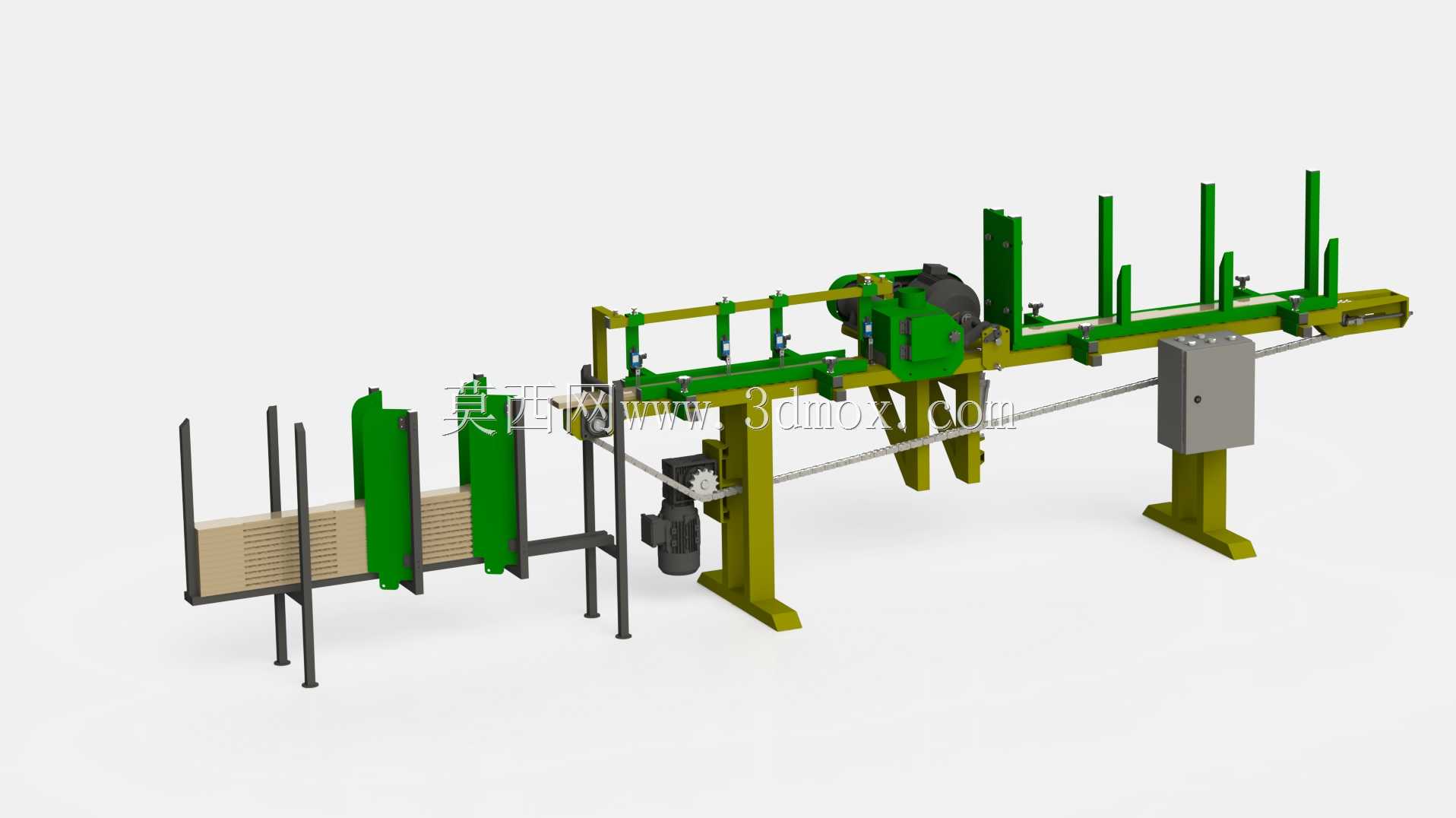

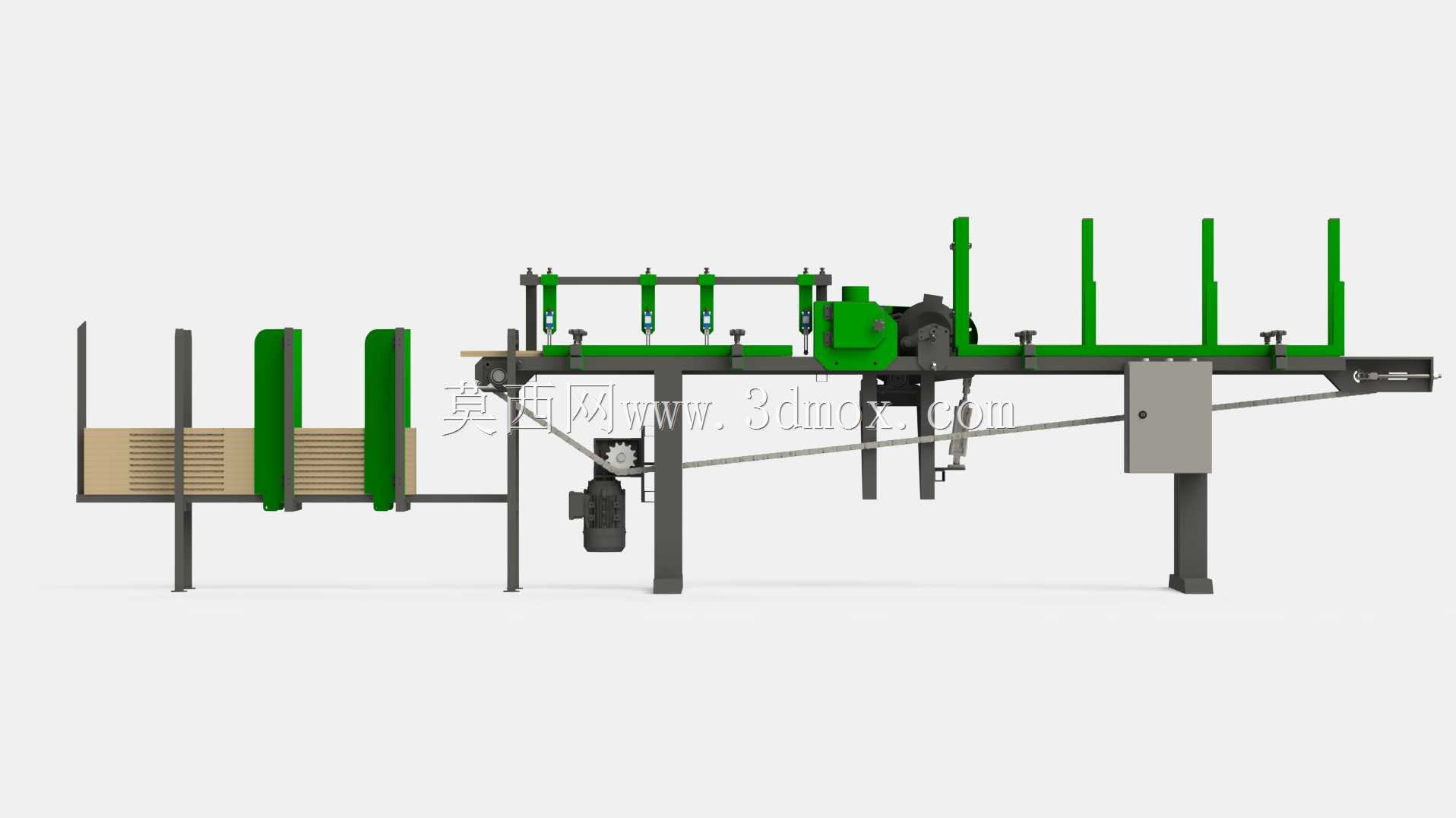

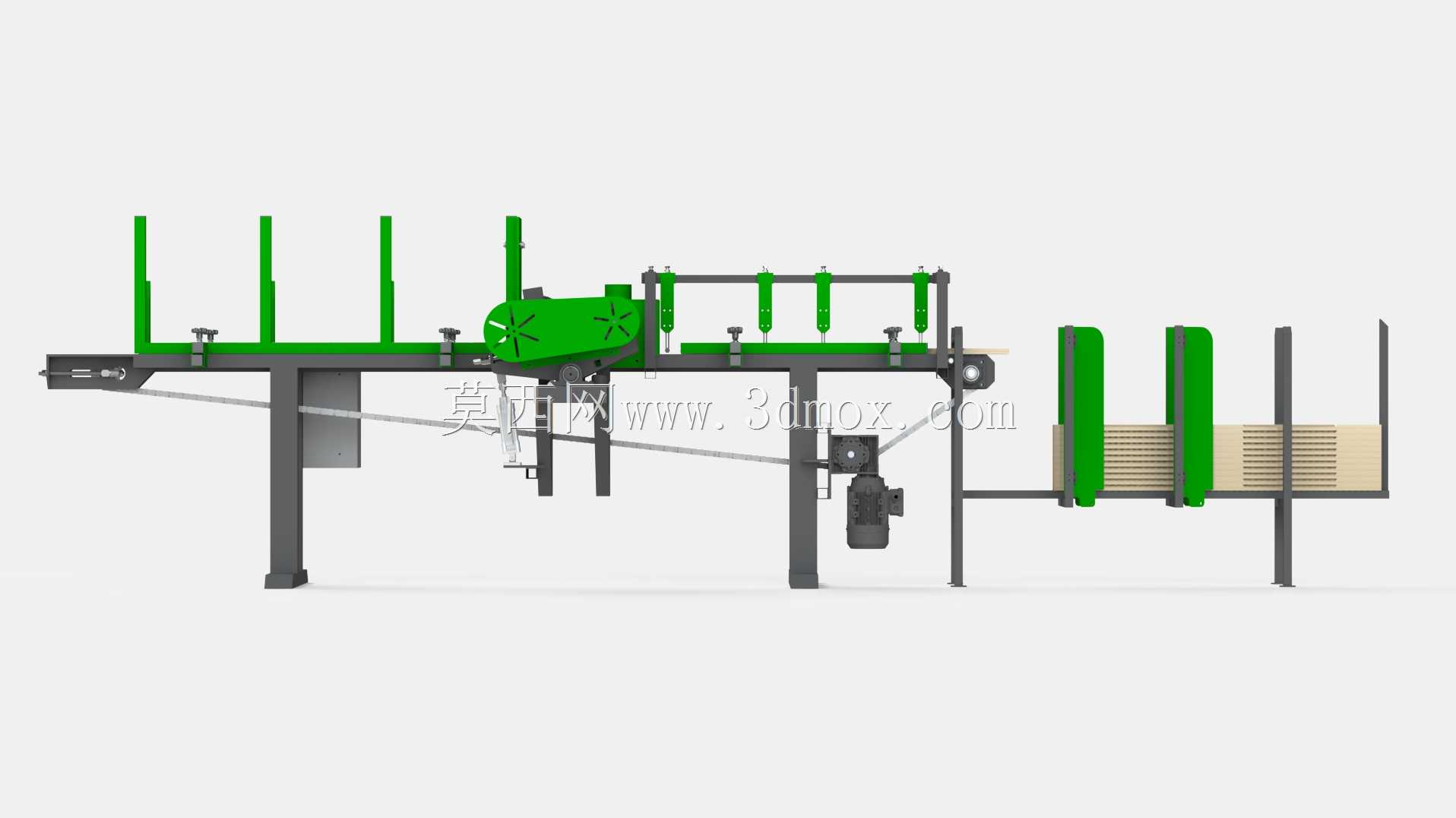

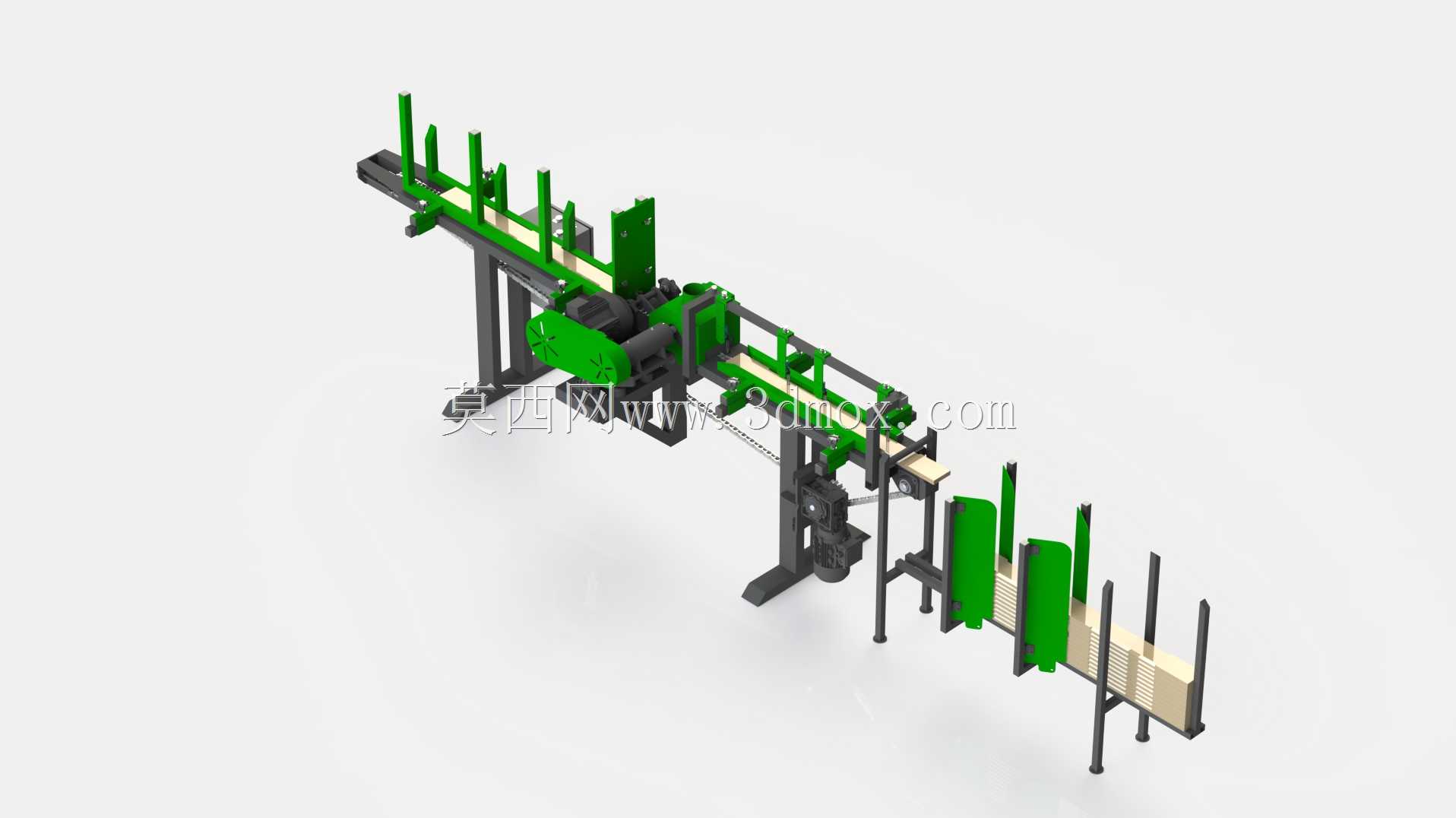

　　在滑雪板生产的木料预处理工段，托盘作为承载单板层积料、完成多工序流转的基础载具，其拐角的倒角处理长期依赖人工手持角磨机作业，不仅加工一致性差，锋利的未倒角棱边还容易在转运过程中剐蹭操作人员防护装备、勾扯车间输送线的防护帘，甚至在叠放存储时因应力集中出现边角崩裂，影响后续工位的物料定位精度。这套专门针对滑雪板托盘拐角倒角开发的专用设备，正是瞄准这一工段的痛点完成结构设计，整套设备采用卧式长机架布局，支撑脚采用H型焊接钢结构落地安装，机架主体的安装基准面预留了与车间现有辊筒输送线对接的连接孔位，无需额外搭建独立安装平台，可直接嵌入现有托盘加工流水线的上料与下料工位之间，适配常规宽度的滑雪板托盘通过性要求，

　　设备整体横向长度覆盖常规托盘的进料、加工、出料三个工位区间，纵向宽度不超出车间常规设备通道的预留尺寸，顶部加工区域的防护挡板高度符合车间安全防护规范，不会对操作人员的日常巡检视线造成遮挡。设备的进料端设置了多组可调式立式导向立柱，立柱表面包覆耐磨尼龙衬套，可根据待加工托盘的实际宽度调整立柱间距，托盘从进料端进入时，导向立柱会自动修正托盘的进料姿态，避免托盘偏斜导致倒角加工位置出现偏差，导向组件的下方设置了同步带式输送机构，输送速度可根据前端上料节拍灵活调整，保证托盘能够以稳定的进给速度通过加工工位。加工核心区域设置了两组对称布置的倒角执行单元，单元搭载高速旋转的成型倒角刀头，刀头角度匹配滑雪板托盘所需的倒角弧度要求，

　　执行单元通过线性导轨安装在机架的横向调整座上，可根据托盘的实际厚度、拐角位置调整刀头的进给行程与加工高度，刀头外侧设置了透明亚克力防护挡板，既能够阻挡加工过程中产生的木屑飞溅，又方便操作人员实时观察刀头的加工状态，及时排查卡料、刀头磨损等异常情况。倒角单元的动力通过电机搭配同步带传递，传动结构做了密封防护处理，避免木屑进入传动间隙造成部件磨损，设备的电控箱采用壁挂式安装在机架侧方，箱体防护等级满足木工车间多木屑的工况要求，操作按钮集中设置在电控箱正面，同时预留了与车间流水线总控系统对接的信号接口，可实现与前后工位的联动控制，当前端上料工位无托盘送入时，设备可自动进入待机状态，降低空转能耗。出料端同样设置了导向立柱与输送机构，

　　完成倒角加工的托盘从出料端送出后可直接进入下一道打磨或者码垛工位，整套设备的结构设计充分考虑了木工车间的日常维护需求，所有需要定期润滑、更换易损件的位置都预留了足够的操作空间，刀头更换无需拆解大量外围结构，日常清理木屑时可直接打开防护挡板完成作业，设备底部的支撑脚设置了可调式减震垫铁，可根据车间地面的实际平整度调整设备水平度，降低设备运行过程中的振动传递，保证倒角加工的精度稳定性。不同于通用倒角设备需要频繁更换夹具、调整参数适配不同规格工件，这套设备的所有调整结构都针对滑雪板托盘的常规尺寸区间做了适配，调整刻度直接对应常规托盘的规格参数，操作人员无需反复测量即可快速完成参数切换，适配小批量多批次的托盘加工需求，设备的整体结构没有冗余设计，所有部件都服务于托盘拐角倒角的核心功能，在保证加工效率的同时尽可能压缩了设备的占地面积，适合中小型滑雪板生产车间的现有产线升级改造，不需要对车间布局做大规模调整即可完成设备的安装调试，投入使用后可替代原有的人工作业工位，大幅提升托盘倒角加工的一致性，降低人工操作的劳动强度与安全风险，减少因托盘棱边锋利、边角崩裂造成的后续工位故障停机时间。
