手动快换式机床刀架锁紧定位结构

项目分类:机床 发布时间:2022-06-09 ID:659085
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构
  • 手动快换式机床刀架锁紧定位结构

  在普通车床、小型台式铣床及专用组合机床的工位布局中,这类手动操作的快换刀架承担着工位刀具快速切换、切削过程刚性锁止的核心作用,区别于电动、液压驱动的自动转塔刀架,该结构无需外接动力源,完全依靠手动操作完成工位转换与锁紧,适配小批量零件加工、工装调试、设备维修改造等场景下的频繁换刀需求,尤其适合没有自动换刀配置的中小型通用机床升级改造,能大幅缩短换刀过程中的停机对位时间。

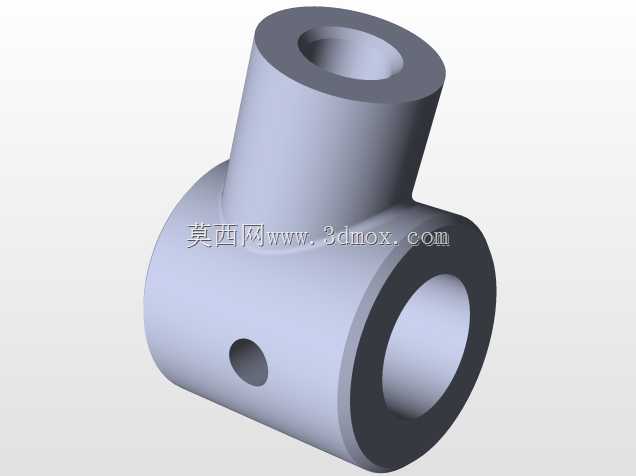

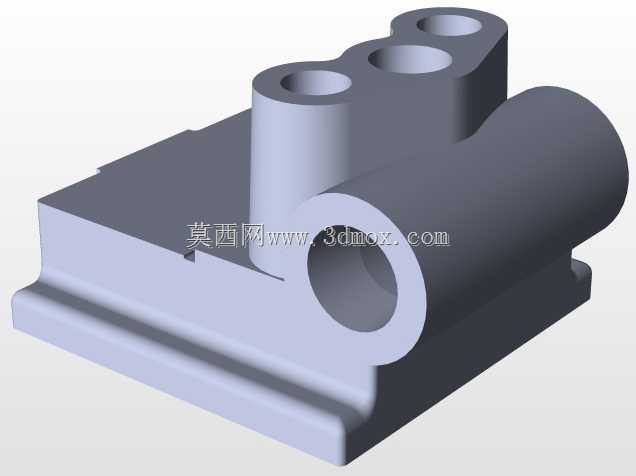

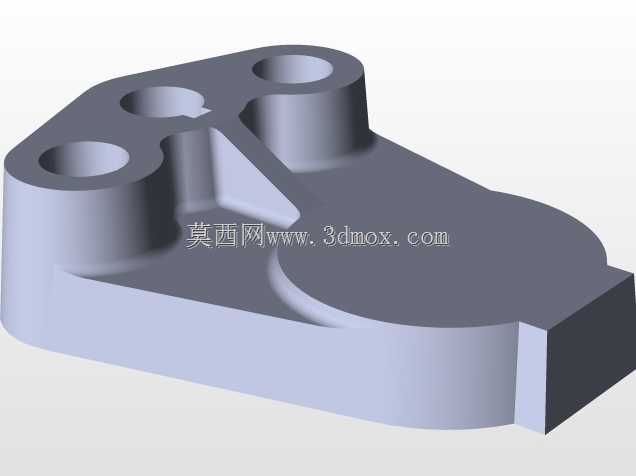

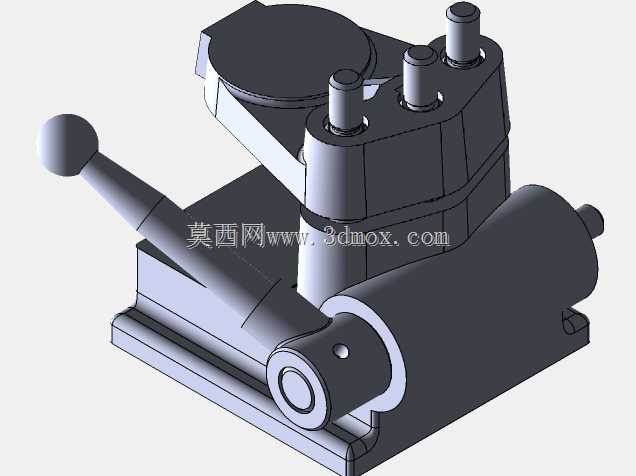

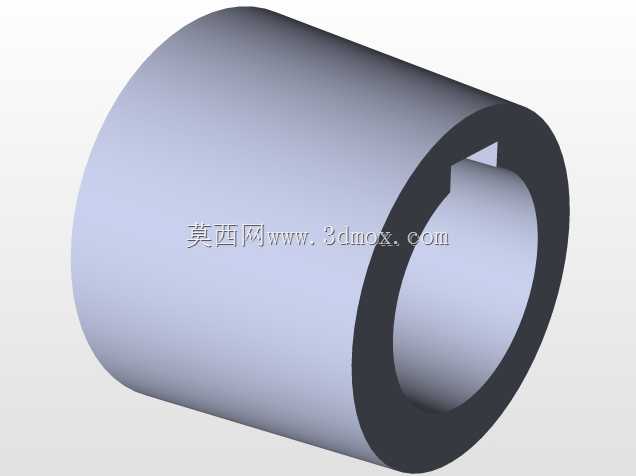

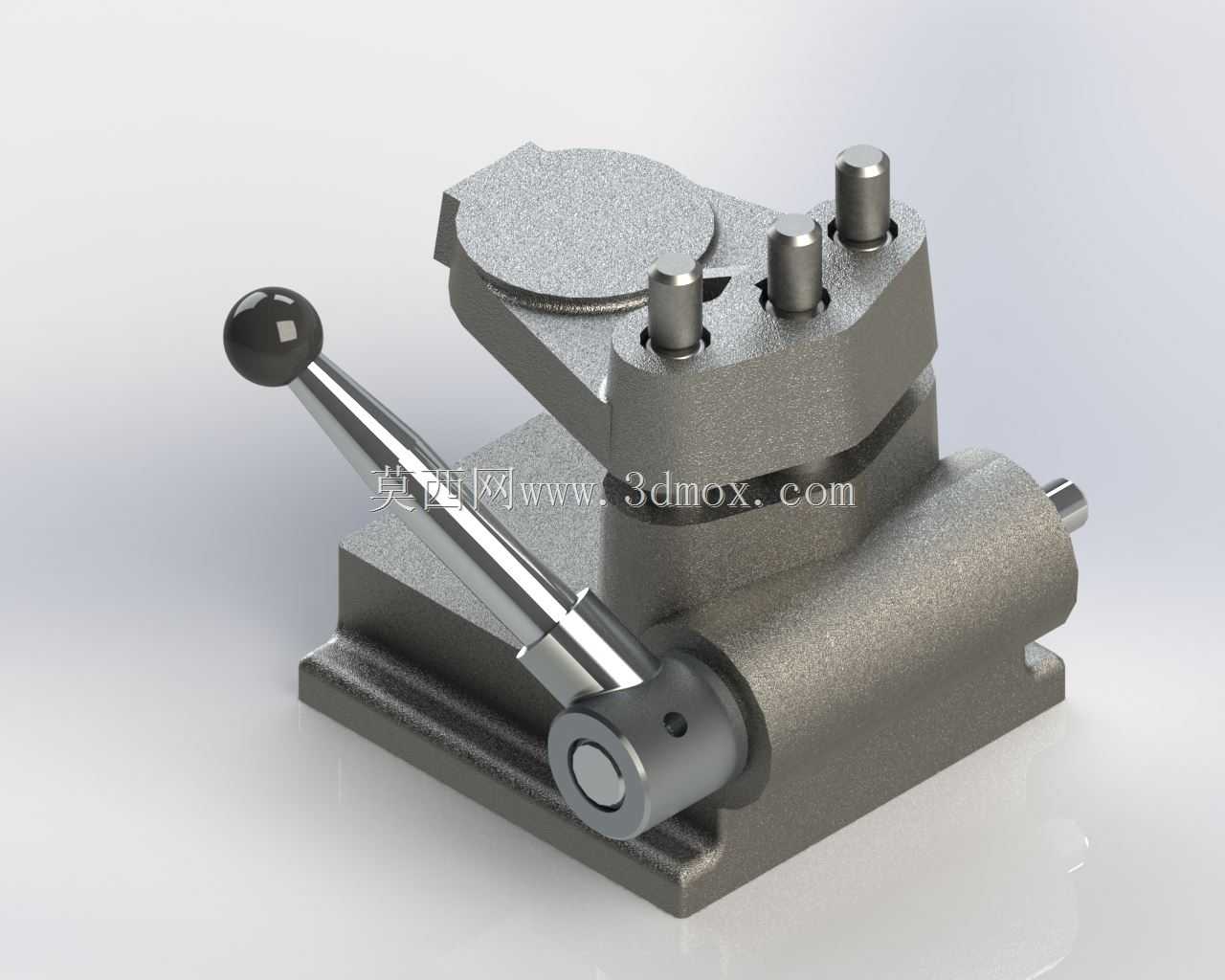

  从结构功能来看,整套组件分为底座、回转工作台、定位销组、锁紧驱动组件、操作手柄几个核心部分。底座作为整个刀架的安装基准,底面加工有与机床中拖板适配的安装槽与螺栓过孔,可直接通过T型螺栓固定在机床滑板的安装面上,安装时需保证底座上表面与机床主轴轴线的平行度误差控制在0.02mm以内,避免装刀后出现刀尖高度偏差影响加工精度。回转工作台用于安装各类切削刀具,台面上预留了刀夹安装的螺纹孔与定位槽,可适配外圆车刀、切断刀、镗孔刀等不同类型的标准刀夹,工作台下方与底座的配合面采用高精度刮研处理,配合间隙控制在0.01mm以内,保证回转过程无卡滞同时承受切削过程的径向与轴向载荷。

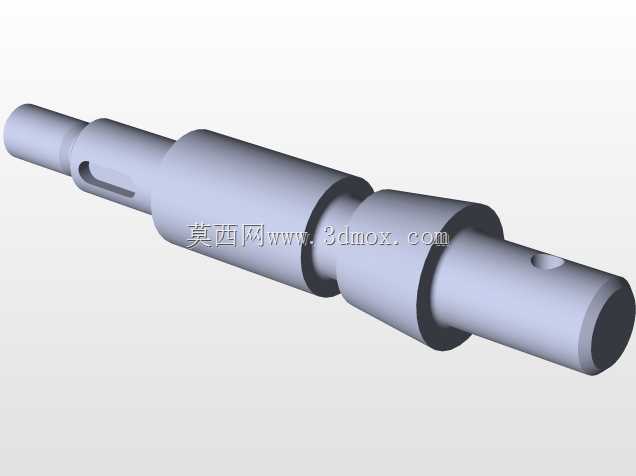

  定位销组采用三个圆柱销沿回转半径均匀排布的设计,对应工作台上的四个工位定位孔,当转动工作台到对应工位时,定位销在弹簧预紧力作用下弹出卡入定位孔,完成初步的工位预定位,避免锁紧过程中工作台出现偏移。锁紧驱动部分采用偏心轴与楔形压块组合的结构,操作手柄与偏心轴直接连接,当扳动手柄从松开位置转动到锁紧位置时,偏心轴带动楔形压块横向移动,通过斜面增力结构将回转工作台向下压紧在底座上,整个锁紧过程的操作力经过斜面增力后可产生超过8kN的锁紧力,足以承受常规钢件切削时的切削抗力,不会出现加工过程中刀台移位的问题。

  设计过程中需要重点考量几个核心边界:首先是操作手柄的转动行程,要保证手柄在90度转动范围内即可完成松开到锁紧的全行程,同时手柄的安装位置要避开机床卡盘、尾座等运动部件的干涉范围,操作时操作人员无需过度俯身即可完成扳动操作;其次是定位销的配合公差,定位销与定位孔采用H7/g6的间隙配合,既保证定位时的插拔顺畅,又将工位重复定位精度控制在0.01mm以内,满足普通切削加工的精度要求;另外整个结构的外露运动部件都做了圆角过渡处理,操作手柄的端部采用防滑球头设计,避免操作过程中出现打滑划伤的问题。

  安装尺寸方面,底座的横向安装孔距适配国内主流C6132、C6140系列普通车床的中拖板安装尺寸,无需额外加工转接板即可直接安装,工作台的最大回转直径控制在160mm以内,换刀转动时不会超出机床滑板的边界,不会与机床防护、排屑装置产生干涉。日常使用中,需要定期在底座与回转台的配合面、偏心轴转动副、定位销滑动面加注锂基润滑脂,避免铁屑进入配合面造成磨损,每次锁紧操作时要确认手柄扳动到锁紧止点位置,保证锁紧力足够,加工前可通过手动晃动刀夹确认无松动后再启动主轴,避免切削过程中打刀。该结构相比传统的螺旋压紧式四方刀架,换刀效率提升60%以上,同时锁紧刚性更优,长期使用后仅需更换磨损的定位销即可恢复精度,维护成本极低。
