立式带锯切割设备结构设计方案

项目分类:机床 发布时间:2022-06-09 ID:659169
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案
  • 立式带锯切割设备结构设计方案

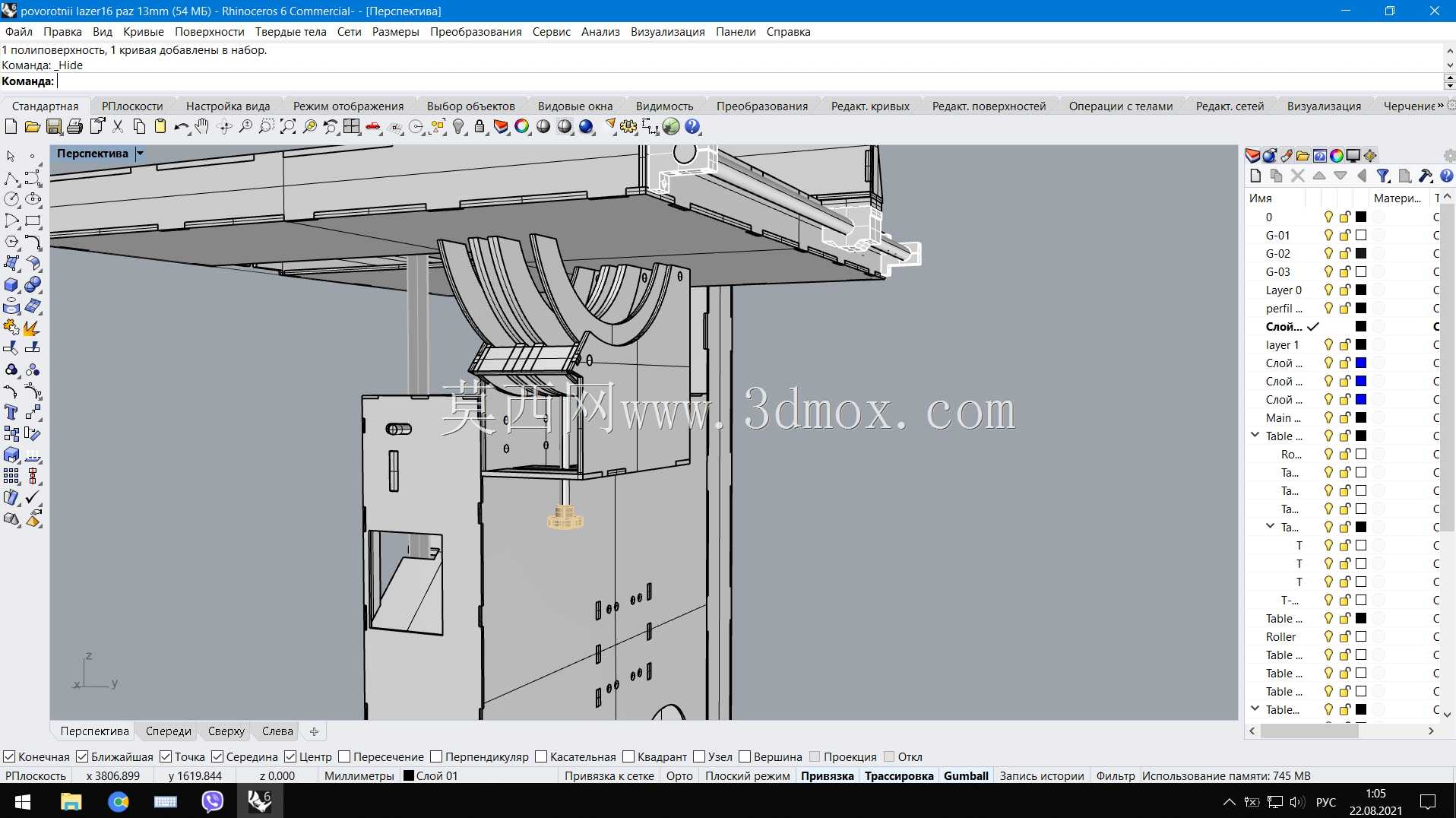

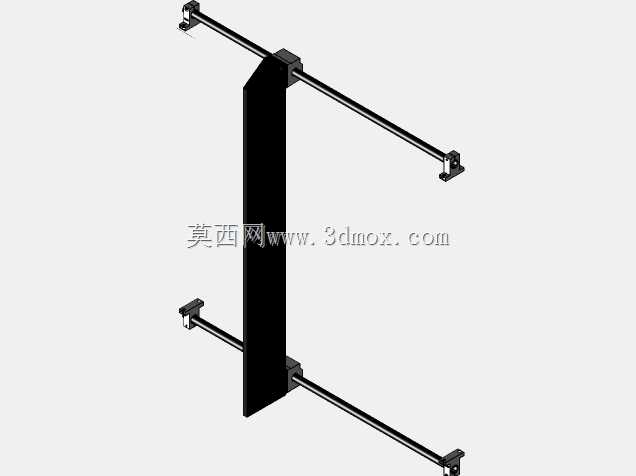

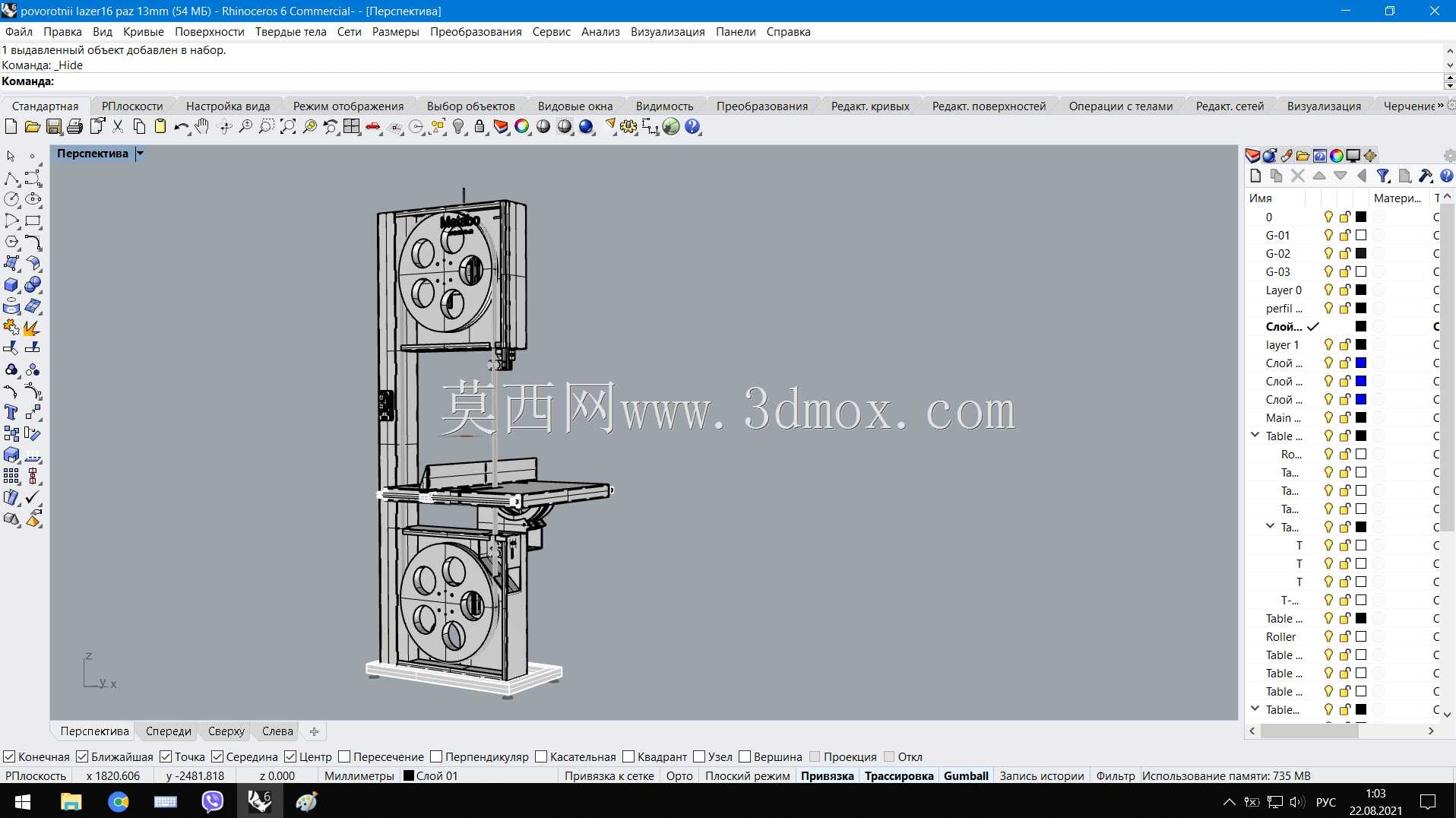

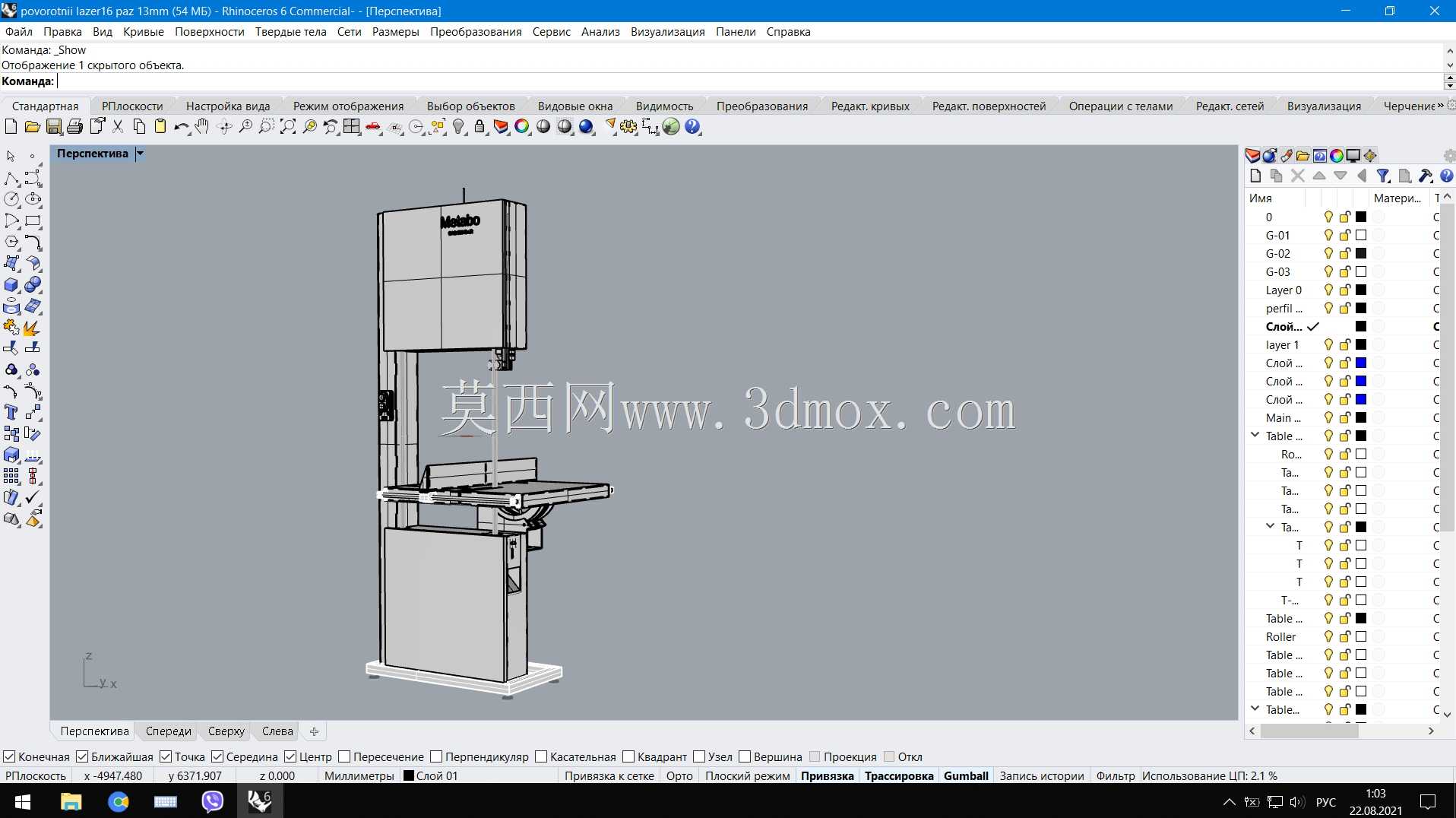

  这款立式带锯设备的三维结构设计,充分覆盖了金属下料、实木开料、型材粗切等多场景的加工需求,在五金加工车间、家具生产厂、型材预处理工段都能找到适配的使用场景,相比圆盘锯、砂轮切割设备,带锯的切削刃更长、单次切削行程更大,加工大尺寸坯料时的稳定性优势十分明显。从结构布局来看,设备采用上下分体式机架设计,下部为一体式焊接柜体结构,既承担整机承重功能,内部预留的空腔可集成锯带张紧调节机构、切削碎屑收集仓、驱动电机安装位,柜体底部设置可调式支撑脚,可适配车间地面不平整的安装工况,调整水平后可避免锯带运行时出现偏摆抖动问题。上部为锯轮安装仓,内置上下两个同轴度严格校准的从动与主动锯轮,锯轮外圈包覆橡胶衬层,既可以增大与锯带的摩擦力保证传动效率,

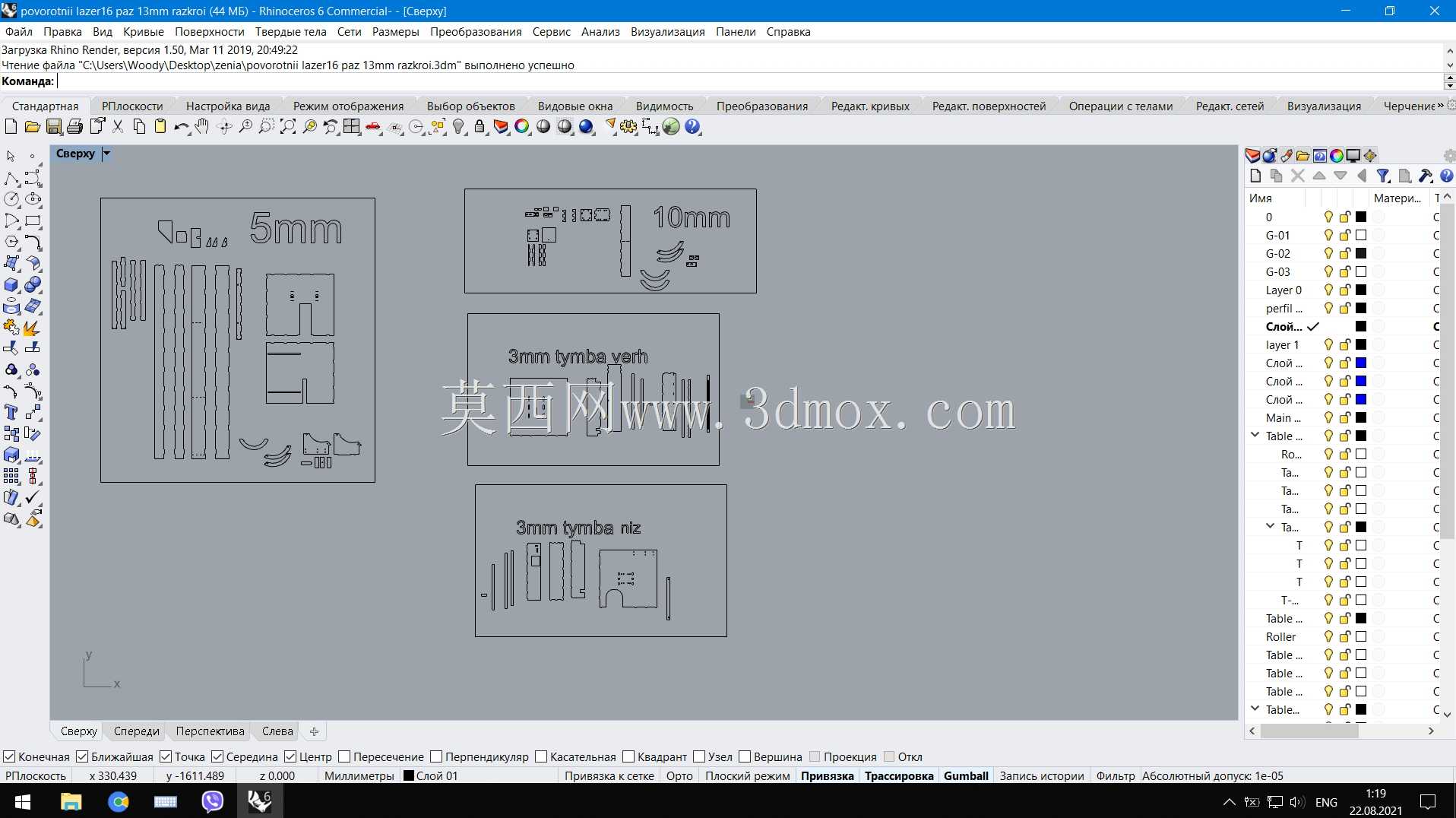

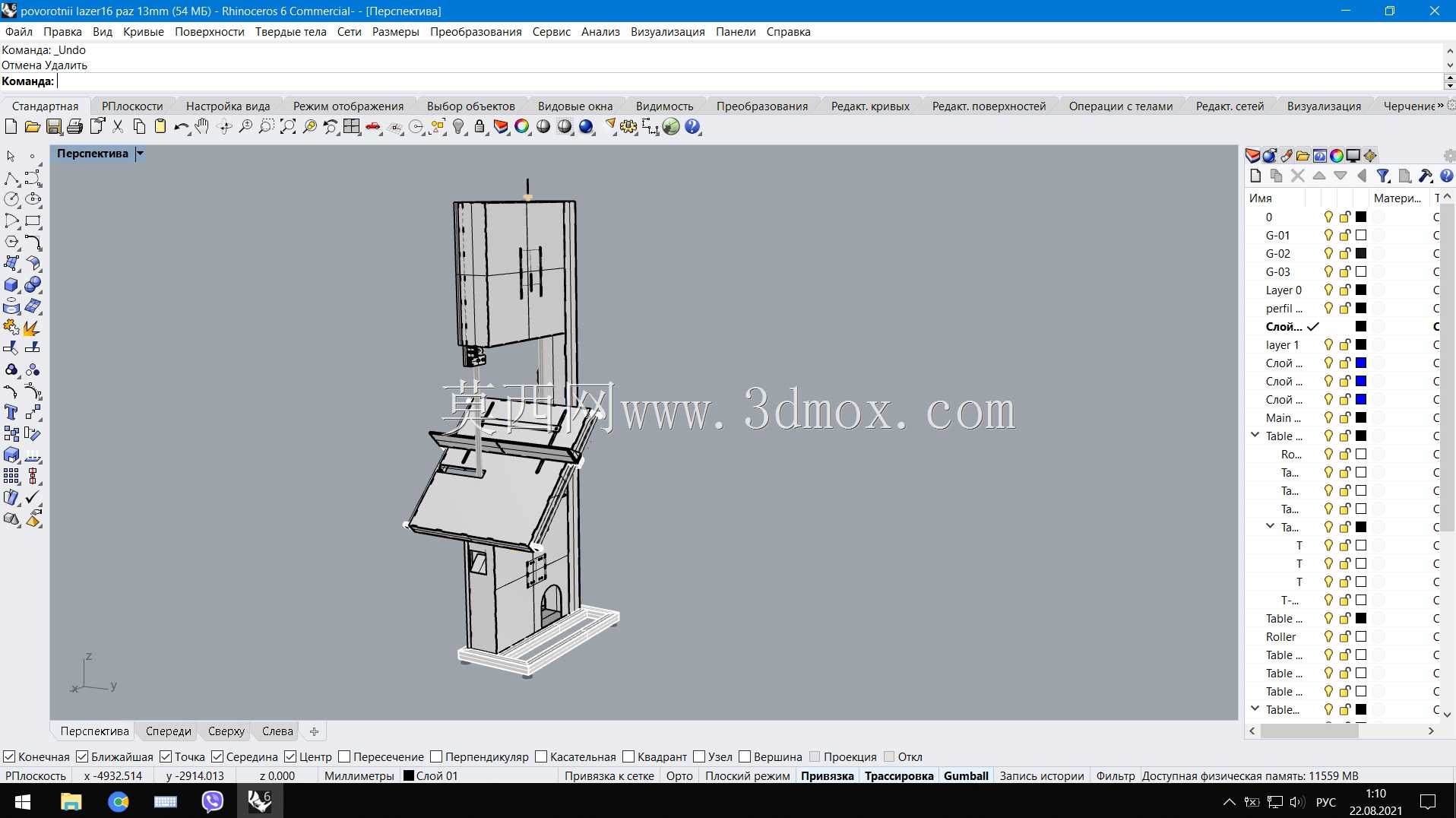

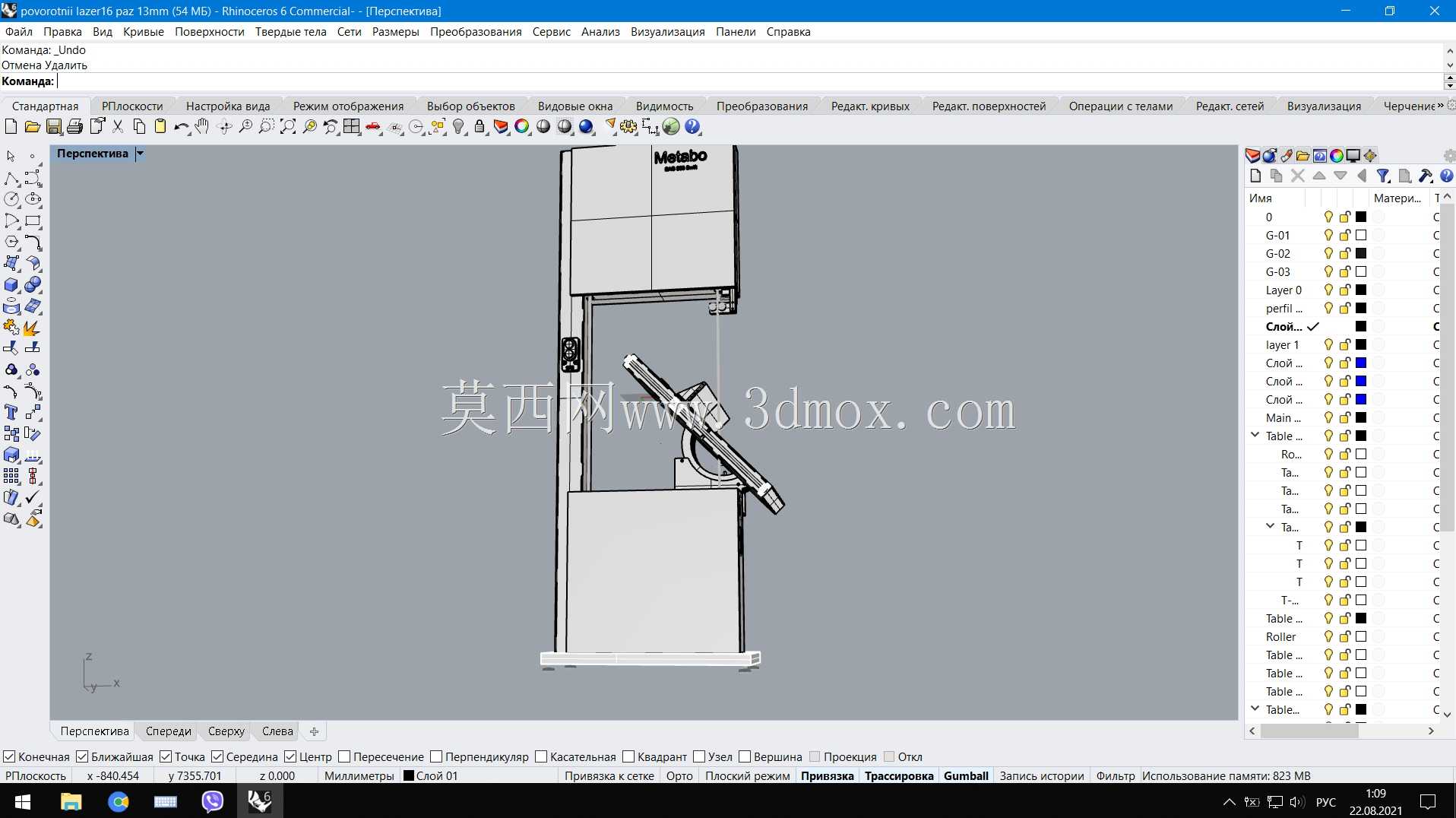

  也能缓冲锯带高速运行时的振动,降低切削过程中的噪音传递。中部的工作台采用加厚钢板磨削加工而成,台面设置T型槽结构,可快速安装角度靠尺、工件压紧夹具、送料定位挡块,工作台可沿水平转轴实现0-45度的角度倾斜,满足斜切面锯切的加工需求,工作台与机架之间设置锁紧机构,调整到目标角度后可完全锁死,避免切削受力时出现角度偏移。锯带的运行路径上设置多组导向轴承组,分别布置在工作台上下两侧靠近切削区域的位置,轴承组从锯带的两侧与背部三个方向做限位支撑,可根据锯带的宽度、厚度调整轴承的压紧间隙,保证锯带在高速切削时不会出现侧向位移、背向退让,大幅提升切削断面的平整度,减少锯带的非正常磨损。设备正面设置可快速开合的安全防护门,

  防护门采用透明聚碳酸酯板材制作,既可以全程观察锯切状态,也能阻挡切削过程中飞溅的碎屑、断裂飞出的锯带,防护门与设备的驱动电路设置安全联锁,门体未完全闭合时设备无法启动,从结构层面规避操作安全风险。设计过程中对整机的安装边界做了明确的约束,设备整体占地面积控制在1.2米*0.8米的范围内,整机高度约2.3米,上部锯轮仓的后侧预留散热通风槽,安装时需保证后侧与车间墙体预留至少30厘米的检修空间,方便后期更换锯带、调整张紧度、维护驱动部件。工作台的高度设置在0.9米,匹配操作人员站立作业的舒适高度,长时间送料操作不易产生疲劳。驱动系统采用减速电机直连主动锯轮的结构,传动路径短、动力损耗小,可根据加工材质的不同调整锯带运行线速度,

  切割黑色金属时调低线速度避免锯带过快磨损,切割木材、有色金属时调高转速提升加工效率。锯带张紧机构采用丝杆调节结构,配合张力指示器可直观调整张紧力,避免张紧力过大导致锯带断裂、张紧力不足出现打滑跑带的问题。整机的结构件全部做了应力消除处理,焊接机架焊接完成后经过振动时效工序,消除焊接内应力,避免长期使用后出现机架变形,影响锯轮的同轴度与锯切精度。从建模细节来看,所有的连接螺栓、调节手柄、锁紧旋钮都做了1:1的还原,结构件之间的装配间隙完全符合实际加工装配的公差要求,不存在干涉问题,可直接作为设备改型、非标定制的结构参考,也可用于新操作人员的结构认知培训,帮助快速理解带锯设备的运行逻辑与各部件的功能作用。在实际生产场景中,这类立式带锯常作为下料工序的核心设备,不管是圆钢、方管、型钢的金属坯料截断,还是实木板材、人造板的曲线开料、直边裁切,都能稳定完成加工,相比数控切割设备,带锯的设备投入成本更低、维护难度更小,对操作工人的技能要求也更友好,适合中小批量加工场景使用。设计时特意优化了碎屑的导流路径,切削产生的碎屑会顺着工作台的落料槽直接进入下部的收集仓,清理时只需抽出集屑抽屉即可,不需要大面积清理车间地面,降低日常维护的工作量。
