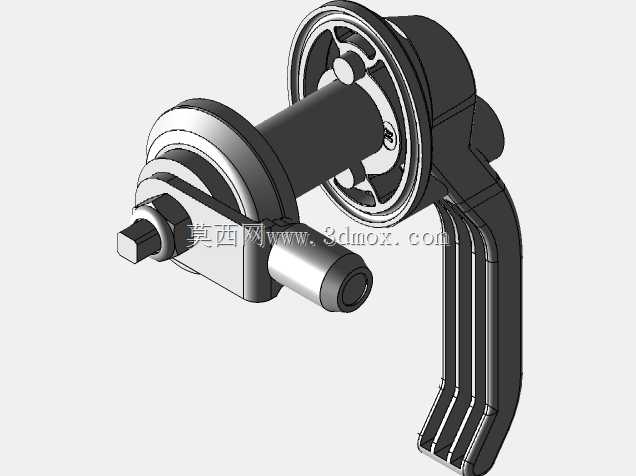

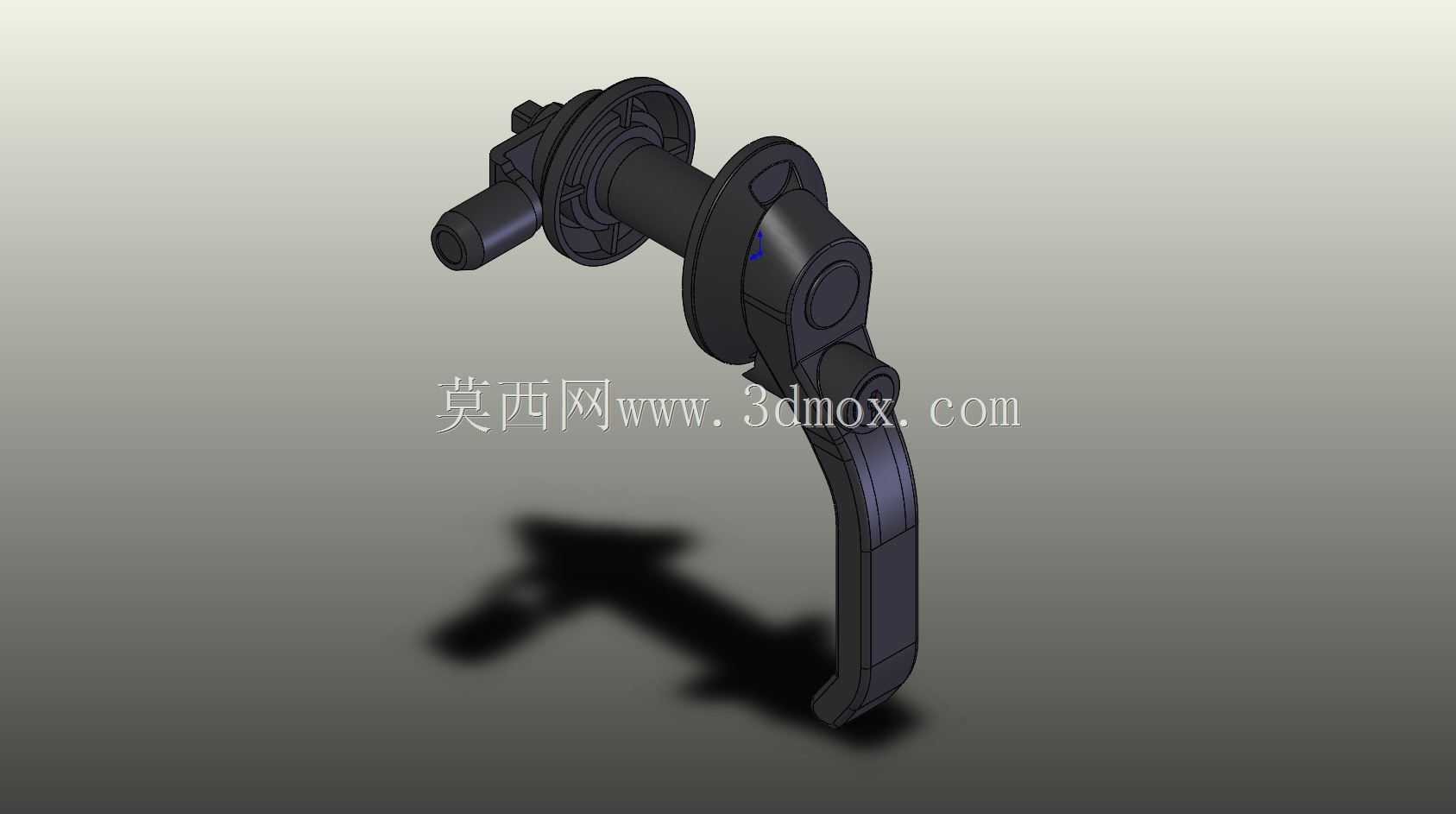

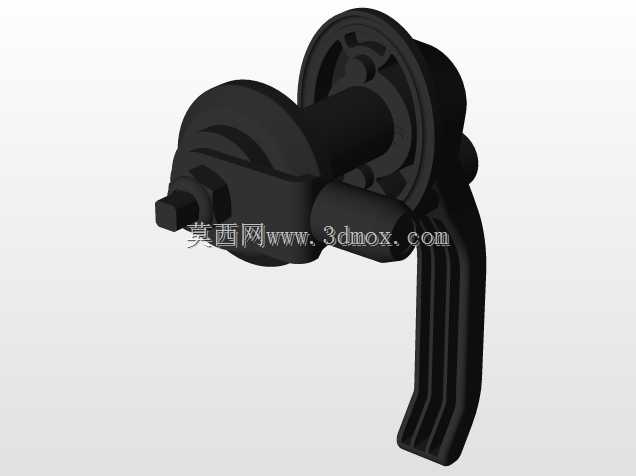

暖通设备用压紧式手柄门锁结构设计

　　这款锁具主要面向暖通空调柜体、通风设备检修门、工业恒温恒湿机组舱门这类需要频繁启闭、同时要求闭合后具备一定压紧密封性能的场景设计，区别于普通民用柜锁，它的核心作用是在关闭舱门后通过手柄的回转行程带动锁舌产生轴向压紧位移，让舱门边缘的密封胶条产生合理的压缩量，避免通风系统运行过程中出现漏风、凝露外渗，或是舱门因设备内部风压波动产生异响、松动的问题。

　　从实际使用场景来看，这类锁具常被用在组合式空调机组的段体检修门、新风处理设备的过滤器检修舱、风机箱的电机维护舱位置，这类位置的日常操作多为运维人员定期更换过滤段、检查内部风机与阀件状态，不需要额外工具就能徒手操作，手柄的握持弧度做了贴合手掌的曲面设计，即便运维人员佩戴劳保手套操作，也能顺畅完成解锁、开启、闭合、锁止的全流程动作，不会出现打滑、施力不便的问题。锁体的穿板安装结构适配常见的1.2mm到2.5mm厚度的柜体钣金，安装时只需要在门板上开出对应直径的圆孔，从外侧穿入锁体后在门板内侧用配套的锁紧螺母固定即可，不需要额外做复杂的沉台或者焊接固定座，能大幅降低柜体钣金的加工复杂度，适配不同厂家的现有柜体加工工艺，不需要为了适配锁具重新调整钣金产线的冲孔参数。

　　从结构设计逻辑来看，这款锁的回转手柄在锁止状态下会自然贴合门板外侧轮廓，不会突出过多形成磕碰隐患，在人员通行的设备巡检通道旁安装时，能避免突出的手柄刮蹭过往人员的衣物或是工具。锁体内部的传动结构做了限位设计，手柄的回转角度被限制在合理区间，不会因为操作时施力过大导致传动件过位损坏，锁舌的行程经过匹配计算，当手柄扳动到完全锁止位置时，锁舌的轴向压紧距离刚好能让常用的5mm厚三元乙丙密封胶条产生30%左右的压缩量，这个压缩区间既能保证密封面完全贴合不漏风，也不会因为压缩量过大导致胶条长期处于过度挤压状态提前老化失效，同时也不会因为锁止时需要的扳动力过大导致运维人员操作费力。

　　尺寸边界上，这款锁的穿板安装轴段直径适配行业通用的安装开孔尺寸，锁体突出门板外侧的总高度控制在较低范围，在一些安装空间紧凑的吊顶式空调机组上使用时，不会因为锁体突出过多导致设备无法顺利推入吊顶预留的安装空间。锁舌部分的结构做了圆弧导向设计，在舱门闭合时即便门板和门框存在少量的对位偏差，锁舌也能顺着导向斜面顺利滑入门框的锁扣位置，不需要操作人员反复调整门板位置就能顺利锁闭，能有效降低现场安装调试的对位难度。锁体的外露部分做了圆角过渡处理，没有尖锐的棱角，在日常操作和设备运输过程中不会划伤操作人员或是刮破设备外包装。

　　从长期使用的可靠性角度出发，这款锁的所有受力传动部位都做了加厚处理，在长期频繁启闭的使用场景下，不会因为反复受力出现手柄断裂、传动件变形的问题，锁体表面的处理工艺能适应暖通设备常见的高湿度、偶尔有凝露的使用环境，不容易出现锈蚀、表层脱落的问题，能保证设备全生命周期内的锁具功能正常，不需要频繁更换锁具配件，降低后期运维的配件更换成本。在结构建模过程中，所有配合面都预留了合理的公差间隙，既不会因为间隙过大导致锁闭后手柄旷量晃动，也不会因为间隙过小导致生产装配时出现卡滞，适配常规的五金件加工精度要求，不需要过高的加工精度就能满足装配要求，能有效控制锁具本身的生产制造成本。
