冲击式水轮机转轮结构三维设计

　　该套水轮机转轮结构设计，主要面向小型水力发电场景下的冲击式水轮机组配套使用，核心作用是将水流的动能转化为转轮旋转的机械能，进而驱动发电机完成电能转换，适用于水头落差在中小区间、流量相对稳定的径流式水电站，也可用于小型引水式电站的备用动力单元配套。从结构设计逻辑来看，该转轮采用鼓式轮体搭配周向均布的斗叶结构，轮体中心设置贯通式主轴安装孔，通过键槽结构实现与动力输出轴的扭矩传递，避免运转过程中出现周向滑移；斗叶沿轮体外圆呈环形阵列排布，每个斗叶的进水曲面都做了流线型修型，能够最大程度承接喷嘴射出的高速水流，减少水流冲击过程中的能量耗散，斗叶根部与轮体外壁采用圆弧过渡连接，降低长期受水流冲击产生的应力集中风险，提升结构疲劳寿命。

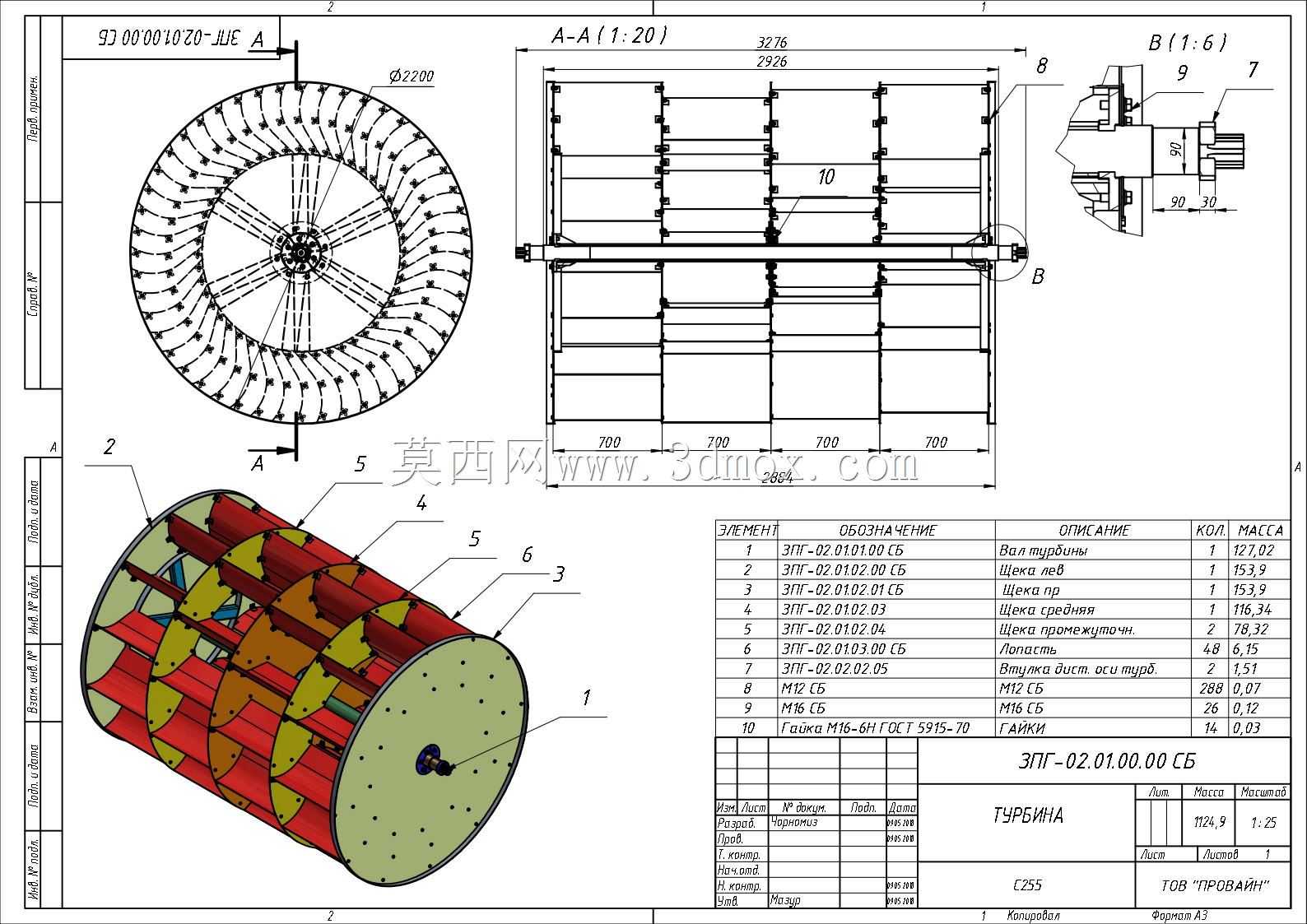

　　从安装边界来看，该转轮的最大外圆直径为2200mm，轴向总长度可通过剖面标注的分段尺寸累加核算，安装时需要匹配对应直径的转轮室腔体，主轴两端的支撑轴承位需要与剖面中A-A向标注的轴承安装位同轴度控制在0.02mm以内，避免运转过程中出现径向跳动导致的振动超标；轮体端盖采用螺栓周向紧固的方式与轮体主体连接，端盖上设置的定位止口能够保证端盖与轮体的同轴度，装配时需要按照对角线顺序分次拧紧螺栓，防止端盖安装偏斜导致的动平衡失效。在实际工况适配方面，该结构的斗叶采用对称式分水刃设计，能够适应双向进水的冲击式机组布局，当水流从喷嘴射出冲击斗叶凹面时，水流会沿斗叶曲面转向后从两侧流出，将动量充分传递给转轮，相比传统的直斗叶结构，

　　该曲面斗叶的能量转换效率能够提升8%左右；轮体内部设置的横向支撑肋板沿轴向分层布置，既能够减轻轮体的整体重量，又可以提升轮体的径向抗变形能力，避免高转速下轮体受离心力作用出现外圆胀大的问题。设计过程中充分考虑了检修维护的便利性，斗叶与轮体采用装配式连接结构，当单个斗叶受水流裹挟的砂石磨损出现凹坑或缺损时，可以单独拆卸更换受损斗叶，无需整体更换转轮，大幅降低后期运维成本；主轴与轮体的连接位置设置了密封端盖，能够防止水流进入轮体内部空腔造成锈蚀，同时避免运转过程中内部积水导致的动平衡失准。从装配关系来看，该转轮安装时需要与喷嘴组件保持精准的轴向位置匹配，喷嘴的出水中心线需要对准斗叶的分水刃位置，偏差不能超过3mm，

　　否则会导致水流冲击偏斜，不仅降低能量转换效率，还会产生额外的侧向力加剧轴承磨损；转轮与转轮室的内壁间隙需要控制在5-10mm之间，间隙过小容易在运转过程中出现碰擦，间隙过大则会导致水流从间隙处泄漏，降低水能利用率。整套结构的三维建模过程中，对所有配合面都做了公差匹配设计，轴承安装位采用基孔制过渡配合，螺栓连接孔采用间隙配合便于装配，斗叶的曲面参数完全按照水力计算结果进行拟合，保证曲面的光滑连续性，避免出现局部凸台或凹陷导致的水流紊流，减少水力损失。
