吨装集装储水运输桶带防护框架

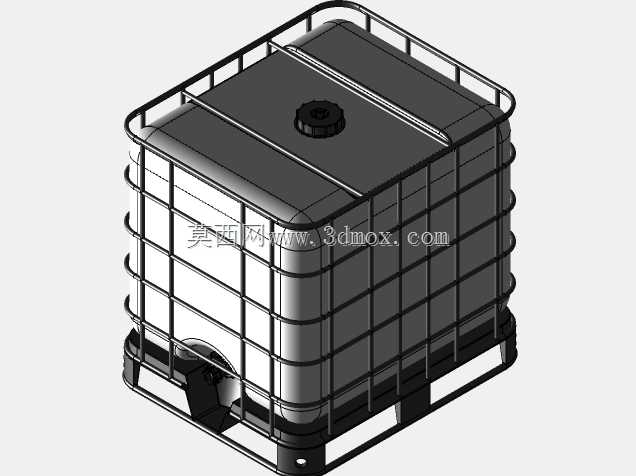

　　这套吨级集装储液容器的三维结构，围绕散装液体短途转运、车间暂存、户外作业供水这类高频场景搭建，日常在化工辅料周转、工地临时供水、农资液体储运、厂区废水归集环节都能见到同构型产品的实际使用。整套结构没有复杂传动部件，核心设计逻辑是把大容量吹塑内胆的承压能力、外部钢制框架的抗形变能力、底部托盘的叉车适配属性整合到一起，先从使用边界倒推尺寸约束：常规千升级吨桶的整体外廓要适配标准货运托盘的进叉间距，底部托盘预留的双向叉车位，要保证手动液压搬运车、平衡重叉车的叉齿能从两个垂直方向完全插入，叉齿插入深度覆盖桶底承重区70%以上，避免转运时桶体前倾倾翻。内胆主体采用圆角过渡的方形腔体，没有尖锐直角结构，一方面吹塑成型时物料在模腔内流动更均匀，

　　避免转角处壁厚不均出现长期使用渗漏点，另一方面方形截面相比同容积圆柱桶，仓储堆垛时的空间利用率能提升30%左右，相邻桶体可以完全贴靠摆放，不会出现圆柱桶之间的三角空隙。内胆顶部居中设置大口径灌装口，带旋合密封盖，灌装口的凸起高度高出框架顶面防护栏，既保证灌装时管道对接有足够操作空间，也避免堆垛时上层载荷直接压在密封盖面上造成密封失效。内胆底部侧置排液阀，安装位置探出框架底梁外侧，阀门接口高度离地面预留足够操作空间，工人接软管排液时不需要俯身探到桶体下方，阀门周边的框架横梁做了切角避让，开关阀门时手柄不会和钢结构发生运动干涉。外部防护框架采用圆钢管弯折焊接成型，竖向立杆沿桶体四个角和侧面等距分布，横向环梁分四层沿桶身高度方向排布，

　　每道环梁都贴合内胆外壁的弧度，当桶内灌满液体出现侧壁鼓胀形变时，环梁能均匀约束内胆的外扩位移，避免塑料内胆长期蠕变超出设计形变极限。框架顶部的围边护栏高出内胆顶面，吊装作业时吊索可以直接挂在顶部四个角的吊装位，护栏会隔开吊索和内胆表面，防止吊装过程中吊索磨损塑料壁面。底部托盘和框架主体焊接为一体，托盘的支撑腿间距匹配标准货架的层架承载梁宽度，满液状态下可以直接搁在重型货架的横梁上存储，不需要额外附加托盘。设计阶段做结构校核时，重点考量满液工况下的底部承载：整桶液体重量全部压在托盘的九块支撑垫位，钢结构的底梁挠度要控制在跨度的1/500以内，即使长时间静置存储，底梁也不会出现永久下弯。框架表面做镀锌防锈处理，

　　适配户外露天存放的潮湿环境，钢结构和塑料内胆接触的位置预留微小间隙，避免温度变化时两种材料热膨胀量不一致产生挤压应力。整套结构的安装边界也做了冗余考虑：多个桶体并排堆放时，侧面框架的外凸管件全部做内藏处理，相邻桶体靠紧时不会碰坏阀门或者护栏；集装箱装车时，桶体的外廓尺寸刚好适配标准集装箱的内宽，两桶并排后剩余的间隙可以塞入缓冲垫，运输途中车辆启停的惯性力会通过框架传递，不会直接挤压内胆。针对储水这类低粘度液体的使用场景，内胆内壁做光滑过渡，没有积液死角，排空时残留液体量能控制在总容积的0.2%以内，清洗时高压水枪从顶部灌装口伸入就能直接冲净所有内壁面。框架的竖向立杆在桶体棱角位置做圆弧弯折，没有突出的尖锐焊角，车间内人工转运操作时不会剐蹭操作人员的工作服。排液阀的接口采用标准快装螺纹，和现场常用的输水软管、化工软管接头直接匹配，不需要额外加工转换接头。顶部灌装口的密封盖内置橡胶密封圈，旋紧后可以满足短途公路运输的密封要求，即使桶体出现小幅倾斜，内部液体也不会从口部渗漏。
