工厂产线用多关节工业机械臂结构设计

项目分类:工业机器人 发布时间:2022-06-09 ID:659260

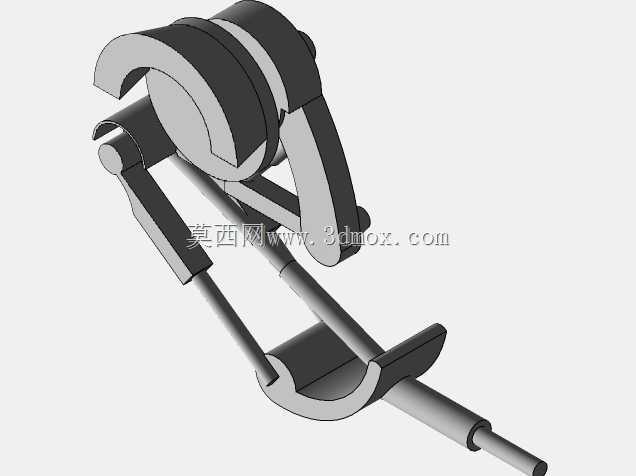

  • 工厂产线用多关节工业机械臂结构设计

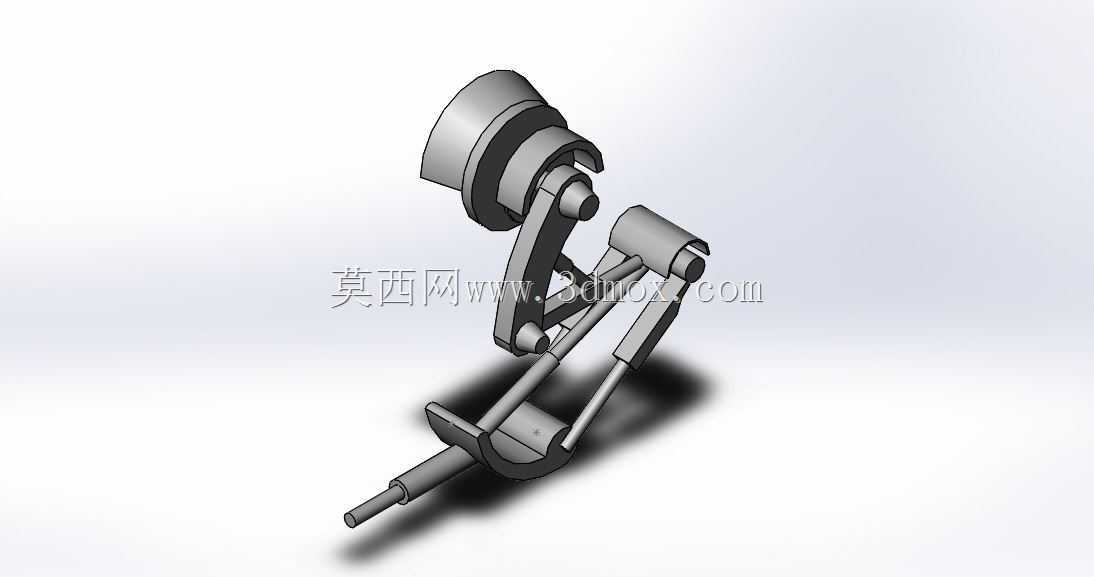

  • 工厂产线用多关节工业机械臂结构设计

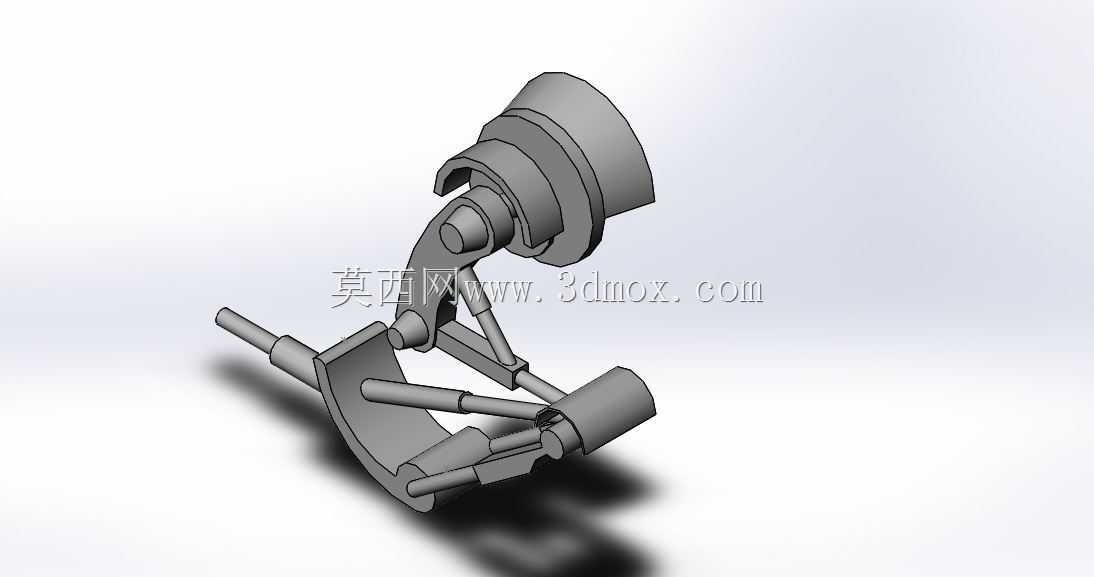

  • 工厂产线用多关节工业机械臂结构设计

  这款多关节机械臂的结构设计,最初是针对中小规模机加工车间的上下料工位做的适配,在做结构校核的时候,首先考虑的是车间现有工装台的安装边界——多数小型加工厂的工位台预留安装面宽度不超过350mm,深度不超过300mm,所以这款机械臂的底座安装孔位按照120mm间距的矩形阵列做了布置,安装法兰厚度控制在18mm,既可以直接通过T型螺栓固定在标准铝型材工作台上,也能适配焊接工装平台的槽位安装,不需要额外做转接板,减少现场安装的加工工作量。

  从实际应用场景来看,这款机械臂的定位是替代人工完成重复性的短距离搬运、工件转序动作,比如数控车床的毛坯上料、成品件取放,装配工位的零件转运,以及喷砂、打磨工位的工件姿态调整,负载设定在3kg,完全覆盖小型五金零件、塑胶件的搬运需求,臂展总长度控制在620mm,作业半径刚好覆盖单台加工设备的上下料区域,不会因为臂展过长导致刚性不足,也不会因为臂展过短无法覆盖工装夹具的取放位置。

  结构设计上,这款机械臂采用了串联多关节的布局,从底座到末端执行器一共设置了四个转动自由度,底座位置的回转关节采用了交叉滚子轴承的支撑结构,能够承受径向、轴向的复合载荷,避免长时间回转出现间隙晃动,大臂和小臂的连接关节采用了双支撑的转轴结构,相比单悬臂的转轴设计,侧向刚性提升了40%以上,在末端挂载3kg负载做水平伸展的时候,小臂末端的静挠度控制在0.2mm以内,能够满足取放工件的定位精度要求。关节处的走线全部采用内部穿线的方式,所有线缆从底座内腔进入,通过关节处的过线孔延伸到各个驱动位置,外部没有裸露的线缆,避免车间内的切削液、金属碎屑刮蹭损坏线缆,也能减少机械臂运动过程中线缆拖拽带来的阻力。

  在设计思路上,这款机械臂没有追求过高的参数冗余,所有结构件的壁厚都经过了拓扑优化,大臂和小臂的主体结构采用了等强度的变截面设计,在关节连接位置做了局部加厚,非受力区域做了减重槽处理,整体自重控制在12kg以内,单人就能完成搬运和安装,不需要额外配置吊装设备。关节处的限位结构采用了硬限位加软限位的双重设计,每个转动关节都设置了可调的机械限位块,可以根据现场的作业范围调整限位角度,避免机械臂运动过程中碰撞到周边的设备或者工装,同时关节处预留了编码器的安装位置,可以后续加装位置反馈元件,升级为数控驱动的自动化单元。

  末端执行器的连接法兰采用了标准的40mm间距接口,能够适配市面上常见的气动夹爪、真空吸盘、小型打磨头等执行元件,不需要额外做转接法兰,用户可以根据自己的作业需求快速更换末端工具。在安装边界的校核上,这款机械臂在完全折叠状态下的最大外轮廓尺寸为280mm×180mm×420mm,闲置的时候可以折叠收放在工位的角落,不会占用过多的操作空间,在最大伸展状态下,底座到末端的垂直高度可以达到750mm,能够覆盖从地面工作台到高度800mm的设备进料口的高度范围,适配多数小型加工设备的上下料高度要求。

  从实际使用的角度考虑,这款机械臂的所有转动配合位置都设计了润滑脂注油孔,日常维护的时候不需要拆解结构,直接通过注油孔加注润滑脂就能完成关节的保养,维护工作量很小。关节处的密封采用了双唇形密封圈,能够有效阻挡车间内的粉尘、切削液进入关节内部,延长轴承和转轴的使用寿命,即使在有少量切削液飞溅的机加工工位,也能稳定运行,不会因为异物进入导致关节卡滞。整体结构没有采用复杂的异形曲面,所有结构件都可以通过普通的铣削、线切割工艺完成加工,不需要特殊的加工设备,加工厂自己就能完成备件的加工和更换,降低了后期的维护成本。
