多关节仿生手指式机械操作臂结构设计

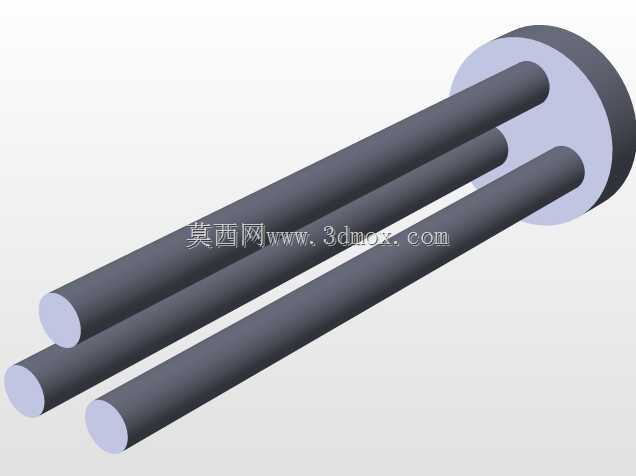

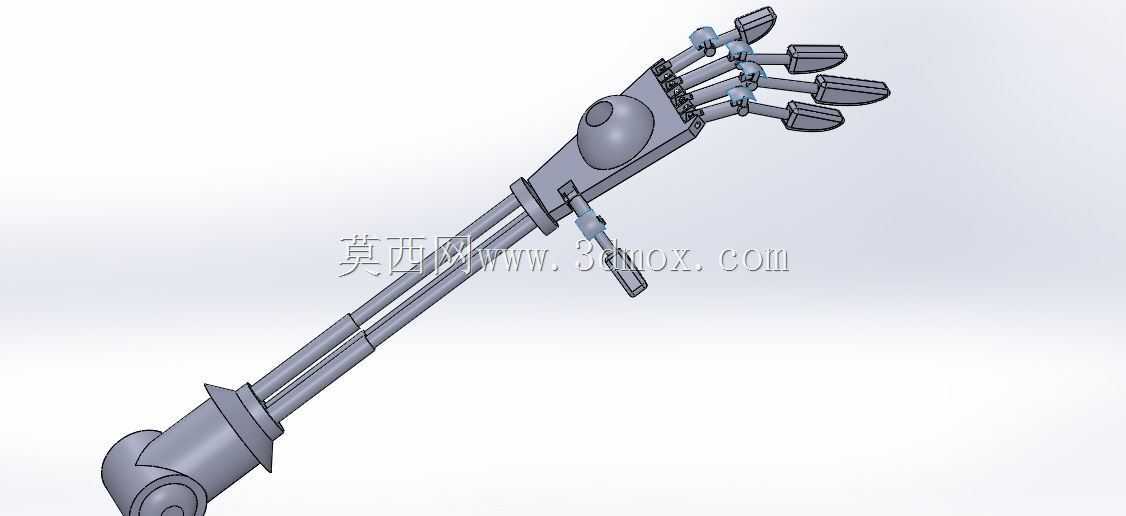

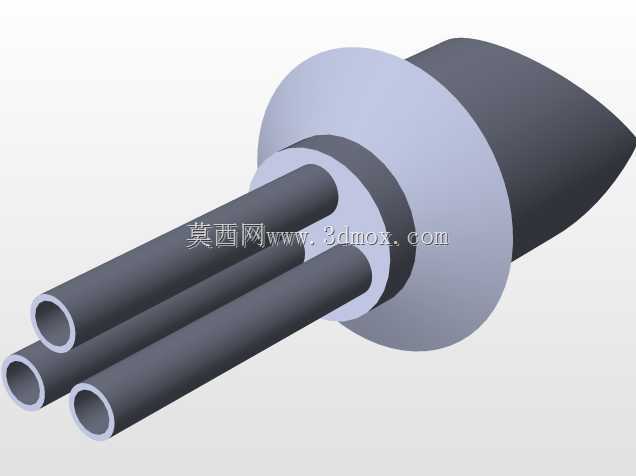

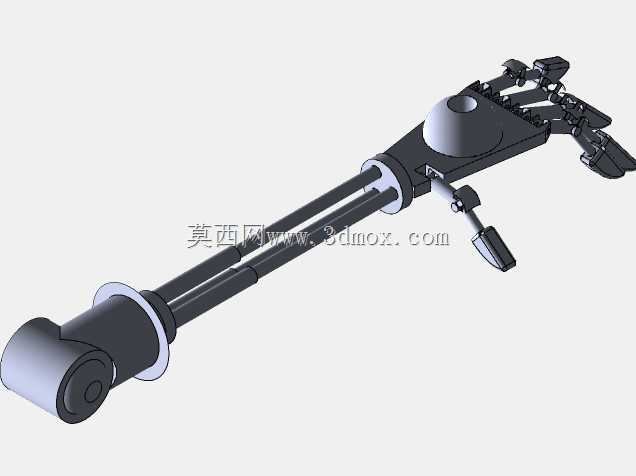

　　这款仿生结构的机械操作臂，核心定位是面向轻载精密操作场景的末端执行单元，可适配桌面级教学实验平台、轻型分拣工作站、特种作业辅助操作等多种工况，替代人工完成重复性、高精度或者存在环境风险的抓取、移位、微调动作。从结构布局来看，整体采用长悬臂式的主体构型，臂身主体为双杆平行支撑结构，相比单杆悬臂能大幅提升侧向负载下的结构刚性，减少末端手指位置的形变偏移，在额定3kg负载工况下，末端静态形变可控制在0.2mm以内，满足轻载精密操作的精度要求。臂身根部设置回转关节，可实现水平方向±180度的回转动作，关节处采用轴孔配合加限位凸台的结构设计，既保证转动顺畅无卡滞，也能通过硬限位避免超程转动导致的内部传动件损坏，安装时根部预留标准法兰连接位，可直接对接市面常见的直线滑台、六轴机器人末端法兰，安装边界的孔位间距按照通用工业末端执行器标准设计，无需额外加工转接板即可完成快速装配。

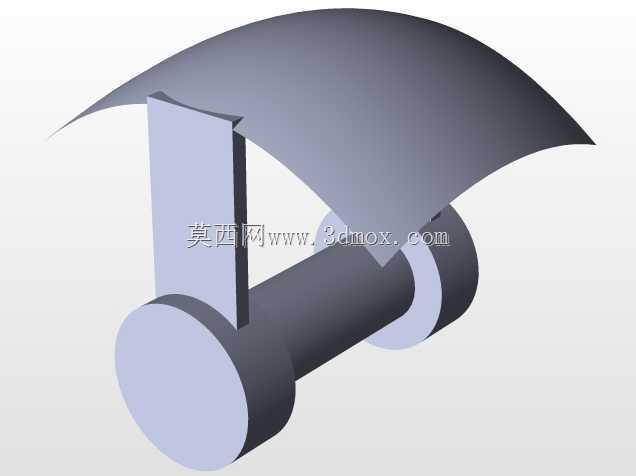

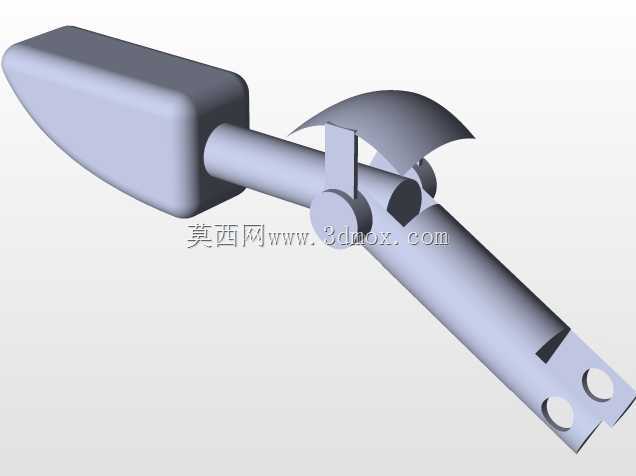

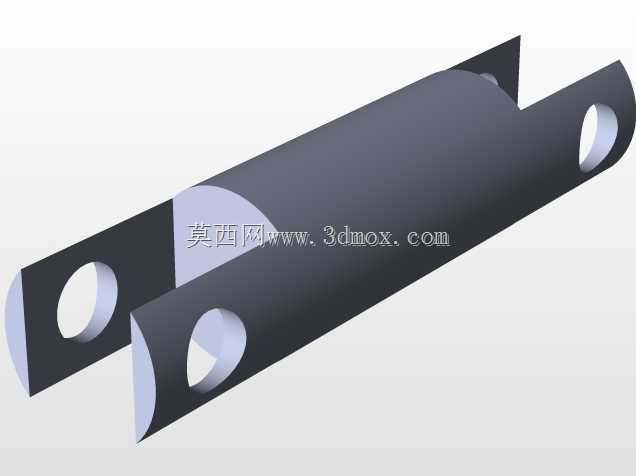

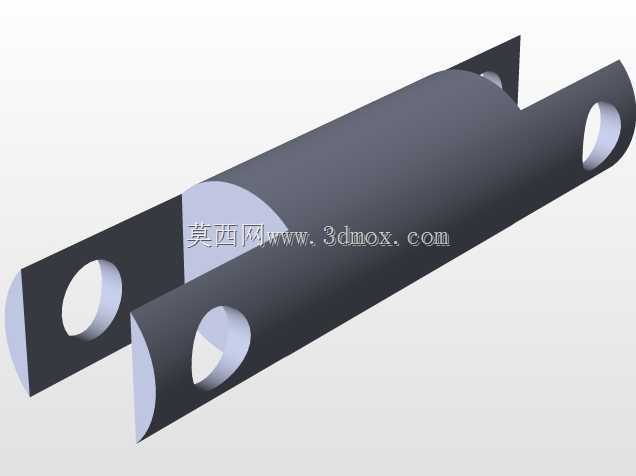

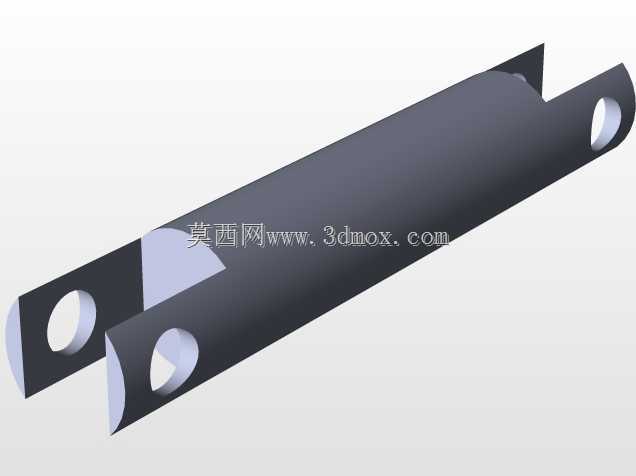

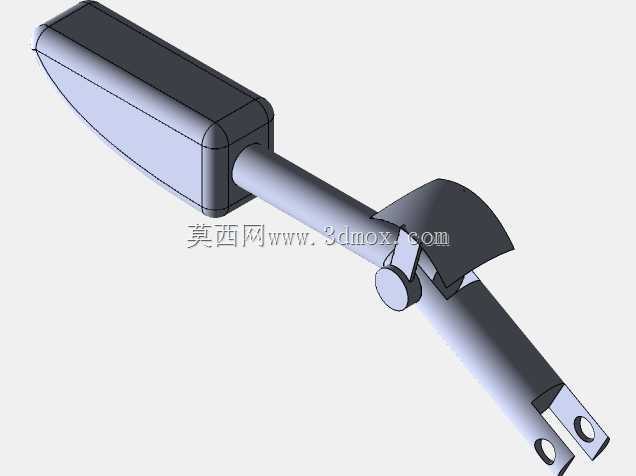

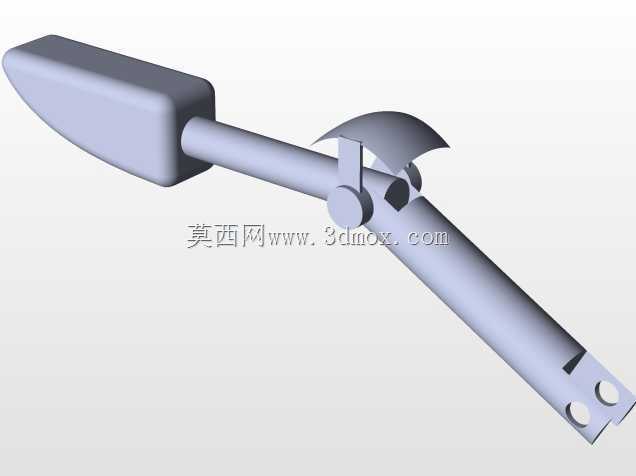

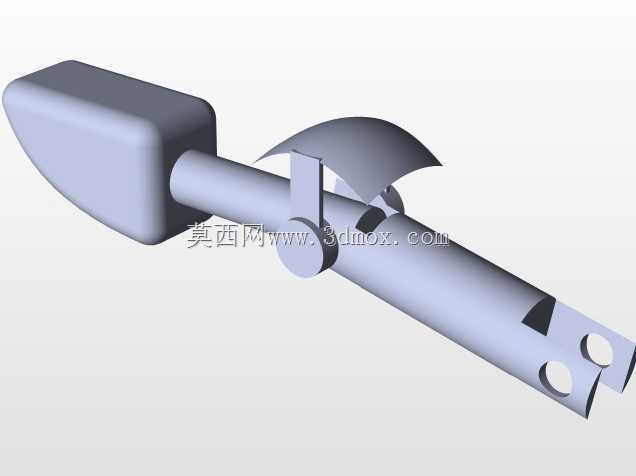

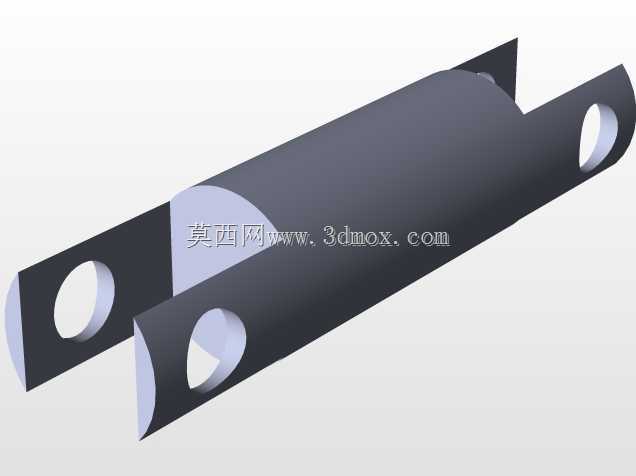

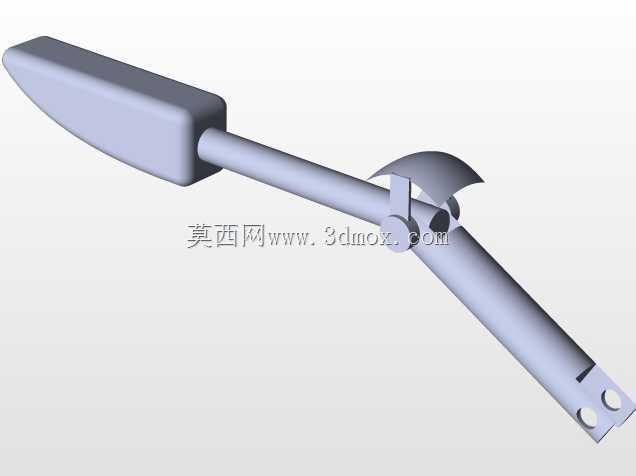

　　手指部分采用三指分布式布局，每根手指设置三个独立转动关节，关节之间通过连杆联动实现弯曲动作，单根手指的开合角度范围为0到75度，三指合围后可适配直径10mm到80mm的规则柱状、球状物体抓取，针对不规则形状的工件，指节接触面预留防滑垫安装槽，加装硅胶防滑垫后可提升对异形件的抓取摩擦力，避免抓取过程中工件滑落。指关节的转动副采用销轴加耐磨衬套的结构，长期往复转动下的磨损量极低，无需频繁更换易损件，维护成本远低于柔性夹爪类产品。臂身中部设置操作手柄结构，在手动调试模式下，操作人员可直接握持手柄调整臂身姿态，手柄位置符合人体工程学设计，调试时手腕无需过度弯折即可完成全行程的姿态调整，大幅降低现场调试的操作强度。

　　设计过程中优先考虑了结构的易加工性，所有非标准零件均采用规则几何构型，无复杂曲面结构，可直接通过普通铣床、车床完成加工，零件之间的连接全部采用标准内六角螺丝，装配时无需专用工装，普通钳工即可完成整机组装。传动路径设计上，将驱动元件的安装位预留于臂身根部位置，通过内置的拉杆结构将动力传递至末端手指关节，这种布局可大幅降低臂身前端的重量，提升臂身动作的响应速度，同时避免驱动元件布置在前端导致的管线弯折疲劳问题，延长设备的整体使用寿命。

　　从实际应用场景出发，这款机械手可直接用于职业院校的机械原理教学演示，学生可通过拆解、组装该结构直观理解连杆传动、关节转动副的工作原理；也可集成到轻型自动化分拣线上，完成电子元器件、小型五金零件的分拣抓取作业；在特种作业场景下，加装防护外壳后可替代人工完成高温、粉尘环境下的小件物料转移，避免操作人员直接暴露在危险环境中。结构设计时充分考虑了不同工况的适配性，臂身的长度可根据实际安装需求进行调整，双杆支撑结构的杆长可在150mm到400mm范围内定制，调整杆长后只需对应调整内部传动拉杆的长度即可，无需重新设计整体结构，大幅降低了定制化改型的设计成本。手指部分的指节形状也可根据抓取工件的外形进行快速更换，指节与关节连杆之间采用快拆螺丝固定，更换单根指节的时间不超过2分钟，可快速适配不同形状工件的抓取需求，无需更换整个机械手本体。

　　在安装边界方面，整臂完全伸展后的总长度为420mm，收拢状态下的最小回转半径为120mm，安装时只需预留直径300mm的水平操作空间即可满足全行程动作需求，对安装场地的空间要求极低，可直接集成到桌面级小型自动化设备中，不会占用过多的设备安装空间。关节处的密封结构采用简单的迷宫密封设计，可阻挡日常工况下的粉尘、碎屑进入转动副内部，在普通工业车间环境下无需额外加装防护套即可长期稳定运行，日常维护只需定期在转动副位置加注少量润滑脂即可，维护周期可达6个月以上，大幅降低了设备的后期运维工作量。
