多足仿生六足蜘蛛机器人结构设计

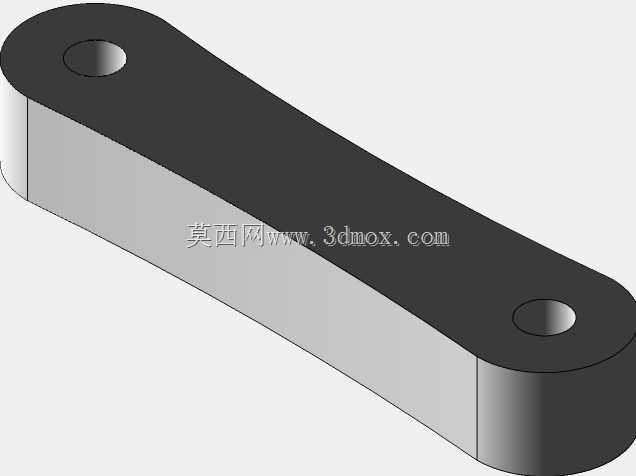

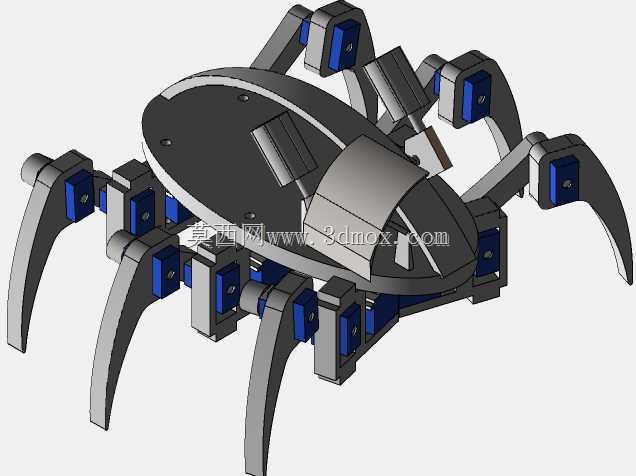

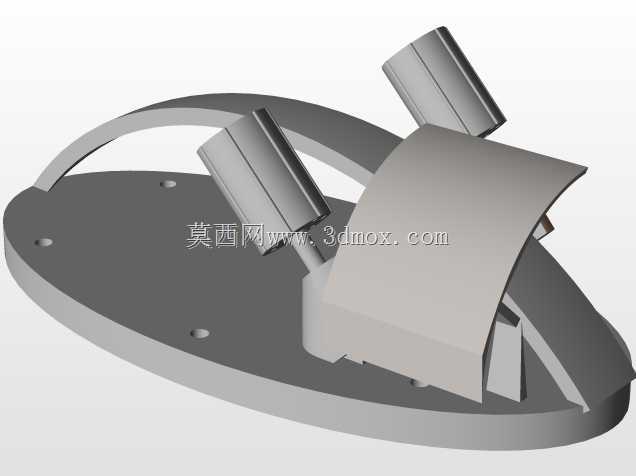

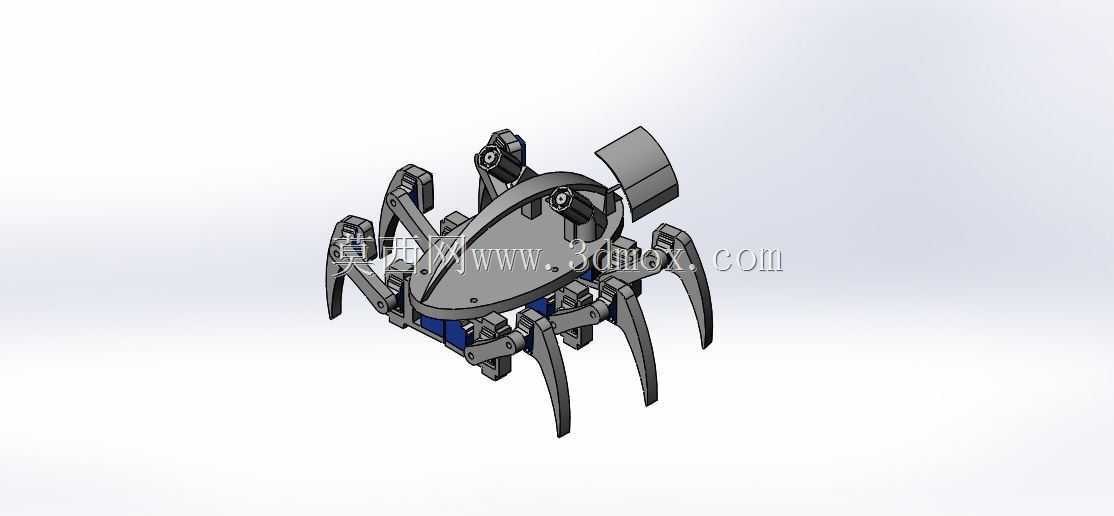

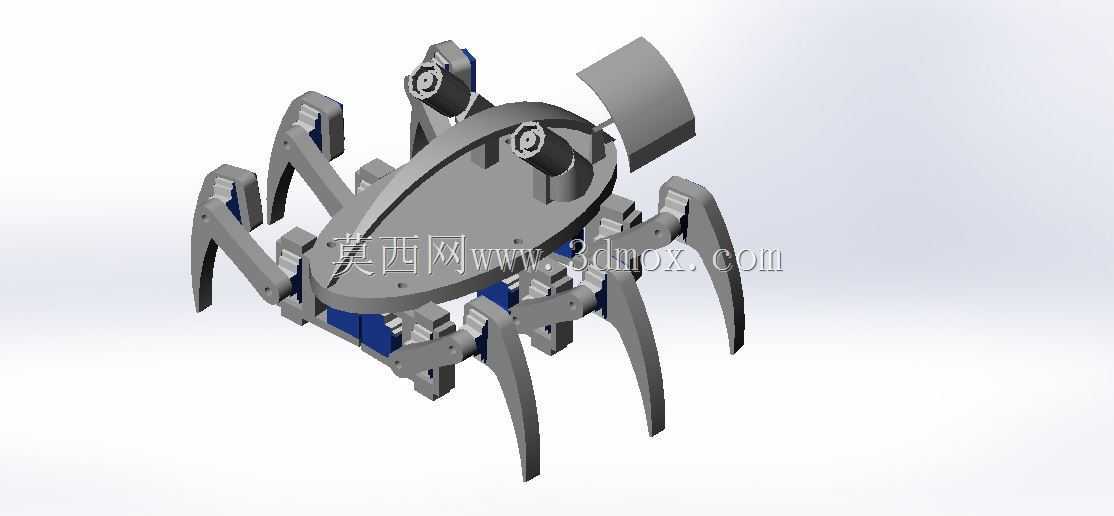

　　这款六足仿生蜘蛛移动平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动机构对平整铺装路面的依赖，多足构型可以在存在离散凸起、沟壑、松散介质的复杂地表环境下完成稳定移动，适配工业巡检、特殊环境探测、狭小空间作业等场景的移动载体需求。从结构布局来看，整机采用对称式六足分布，躯体主体为流线型椭球构型，内部预留了控制模块、动力源、传感单元的安装腔体，腔体周边设计有统一的安装螺柱与走线槽位，可根据不同作业需求搭载对应功能载荷，躯体上部预留的凸起安装位可固定视觉传感模块、通讯天线或者小型作业执行端，安装孔位采用通用的M3标准螺孔，适配多数常规小型机载配件的安装需求。六条行走足采用三段式连杆构型，

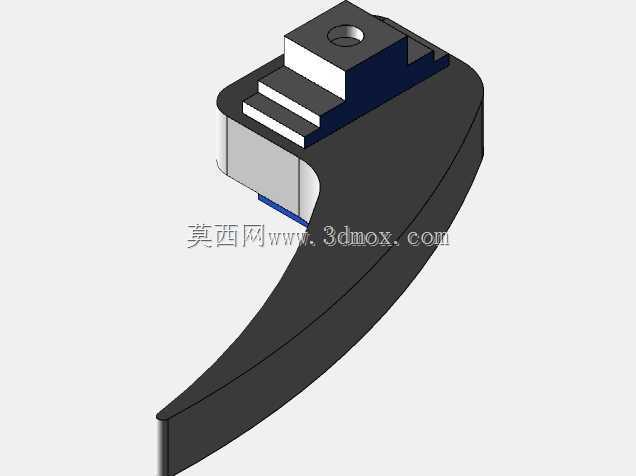

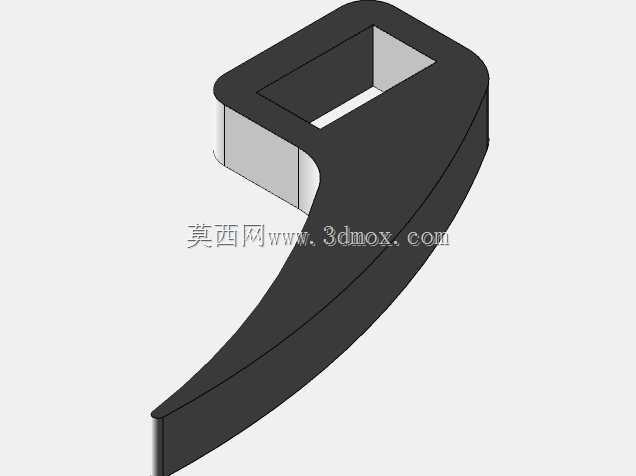

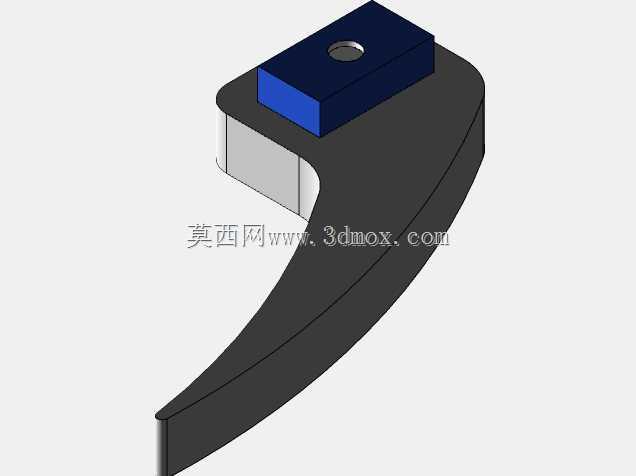

　　每段连杆之间通过铰接副连接，足端采用尖点式触地结构，这种设计可以在接触不平整地面时获得更小的接触压强，同时减少足端与地面凸起的卡滞概率，每一条足的关节转动范围都经过运动学仿真校核，在抬腿摆动阶段不会与相邻足、躯体主体发生运动干涉，摆动过程中足端的抬升高度可根据地形起伏调整，常规状态下足端抬升高度可覆盖30mm以内的地面凸起障碍，满足多数非铺装路面的通行需求。设计过程中优先考虑了步态规划的结构适配性，六足构型天然支持三角步态行走，即任意时刻都有三条足处于支撑相形成稳定支撑三角，剩余三条足处于摆动相完成向前跨步动作，这种步态下整机的重心投影始终落在支撑三角形范围内，无需额外的重心调整机构即可保证行走过程的稳定性，

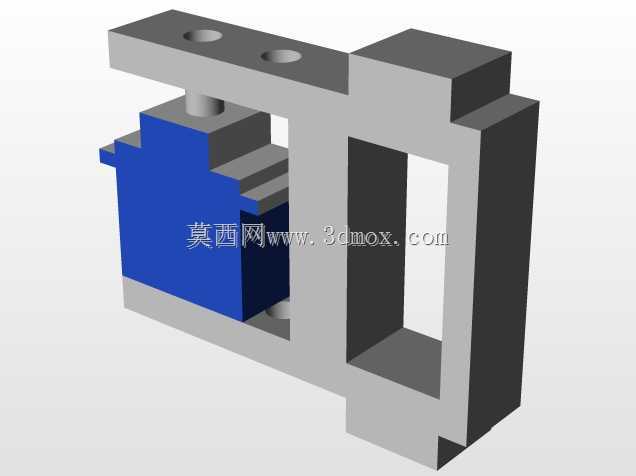

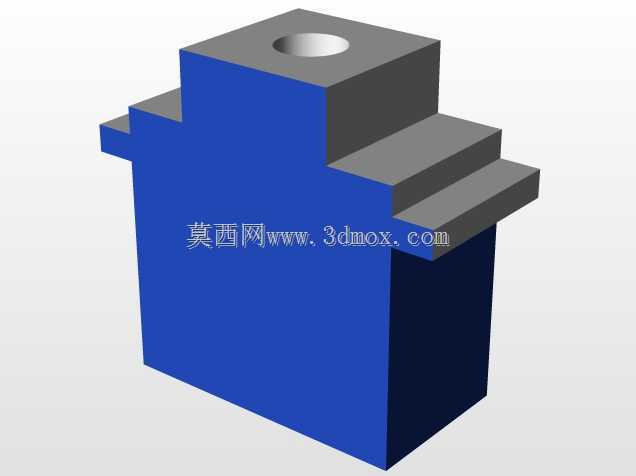

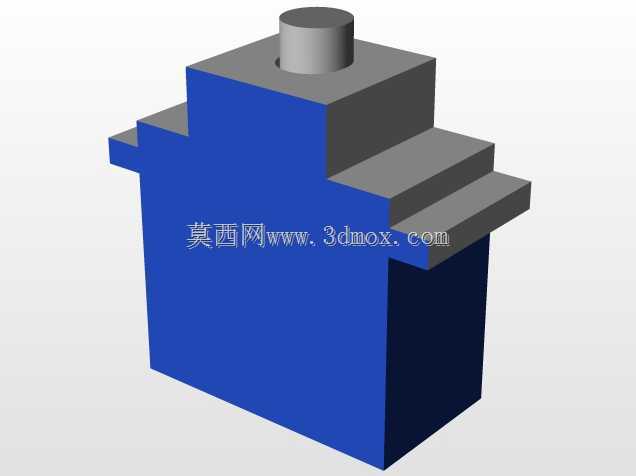

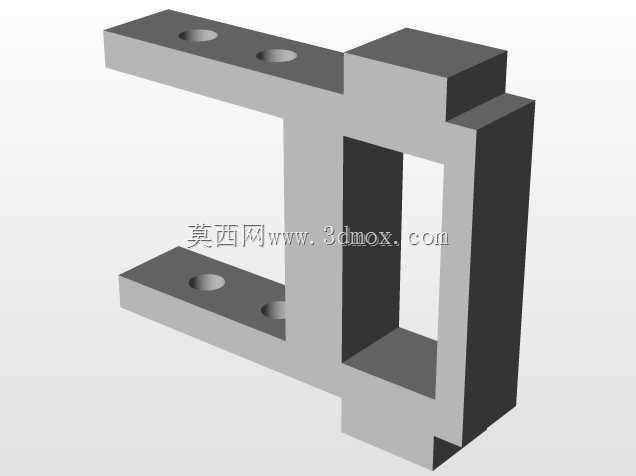

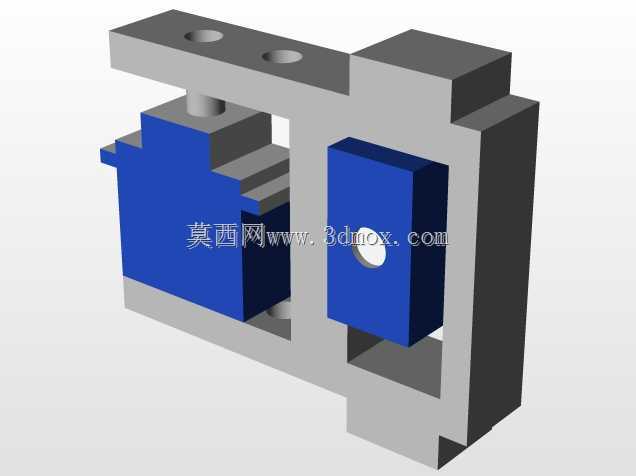

　　同时也支持后续开发四足支撑、两足跨步的低速高稳定步态，适配不同坡度、不同地面附着条件的通行需求。关节驱动的安装位采用内嵌式设计，将驱动单元藏于连杆的腔体内部，既可以减少外部凸起对行走过程的剐蹭，也能对驱动元件形成结构防护，避免行走过程中飞溅的碎石、粉尘直接接触驱动部件，铰接副处设计有自润滑衬套的安装槽，可填充聚四氟乙烯衬套减少关节转动的摩擦阻力，同时降低长期运行的磨损量，延长结构维护周期。整机的安装边界控制在紧凑范围内，躯体主体的最大宽度不超过单足完全展开时跨距的三分之一，足端完全收拢时整机的外轮廓可适配直径200mm的圆形通行空间，能够进入狭窄的管道内部、设备底部间隙完成巡检作业，躯体底部距离地面的最小间隙预留了25mm的空间，

　　可避免行走过程中躯体底部与地面凸起发生剐蹭，同时为底部安装的传感模块预留了足够的探测视场角。结构件的壁厚设计兼顾了轻量化与结构强度，主体承载连杆采用等强度变截面设计，在关节铰接位置做局部加厚处理，连杆中段做减重挖槽，在保证足端支撑额定载荷时结构变形量不超过0.2mm的前提下，尽可能降低整机的运动惯量，减少驱动单元的负载，提升行走动作的响应速度。足端的触地位置可根据使用场景更换不同的配件，在光滑硬质地面可更换橡胶防滑垫提升附着摩擦力，在松软泥土地面可更换宽幅足垫降低接地压强避免下陷，在需要攀爬网格结构的场景可更换钩状足端实现勾挂固定，所有足端的连接接口采用统一的快拆结构，无需拆解整个腿部连杆即可完成足端配件的更换。整机的走线全部通过连杆内部的空腔与躯体内部的走线槽连通，外部无裸露的线缆，避免行走过程中线缆与外部障碍物勾挂造成损坏，躯体的上盖采用快拆式设计，通过四颗手拧螺丝即可完成开合，方便内部模块的调试与更换，上盖与躯体主体的结合面设计有密封胶条安装槽，可根据使用需求加装胶条实现防尘防水的密封效果，适配户外潮湿、多尘的作业环境。在运动性能的校核上，单腿的摆动自由度可实现前后、上下两个方向的独立转动，配合躯体的姿态调整，可实现整机在15度以内的侧倾坡面上保持躯体水平，在20度以内的纵坡上完成稳定行走，当遇到宽度不超过单足跨距三分之一的沟壑时，可通过调整步态顺序，依次调整各足的落足点完成跨越，无需额外的辅助支撑结构。
