汽车减震螺旋弹簧悬架结构设计

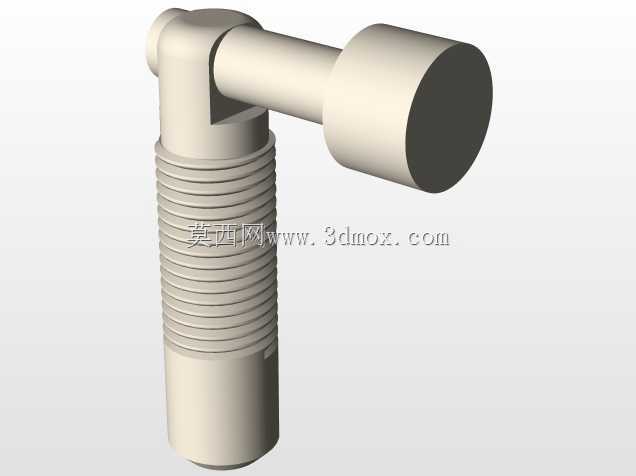

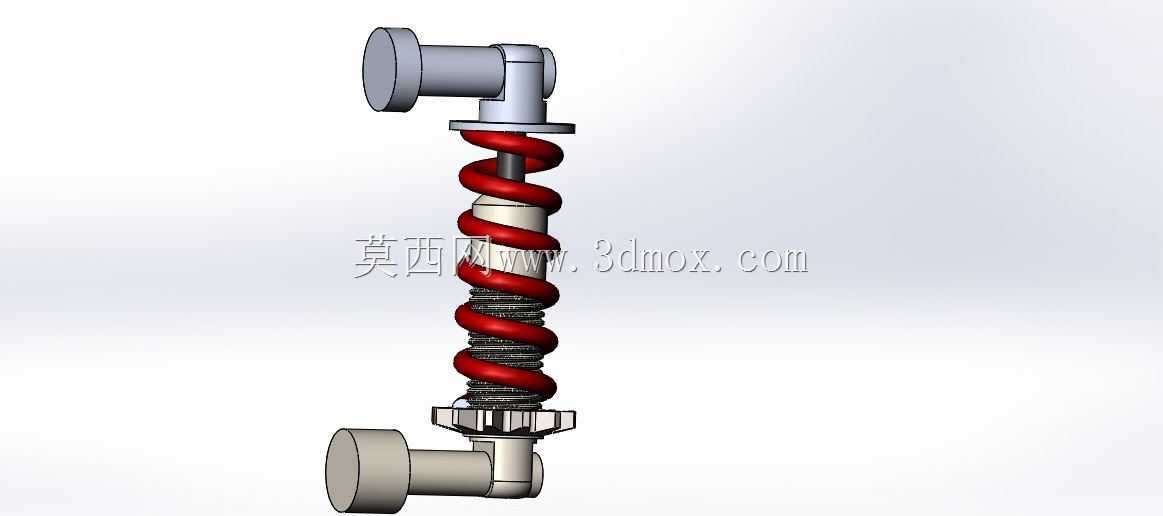

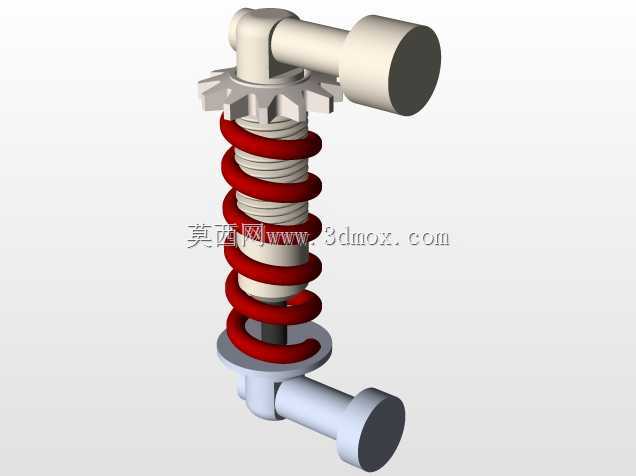

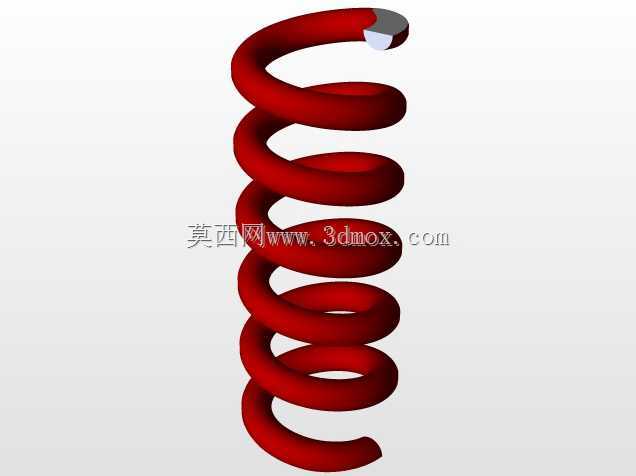

　　这套悬架结构的三维设计，核心围绕乘用车底盘的滤震需求展开，日常道路行驶中，路面传递的细碎颠簸、减速带冲击、弯道侧倾带来的载荷变化，都需要这套结构完成缓冲与力的传导。从结构组成来看，螺旋弹簧承担主要的垂直载荷承载，配合上下铰接端的连接结构，可将车轮端的跳动约束在合理行程范围内，避免弹簧出现侧向滑移或脱出风险。设计阶段首先明确了安装边界：上端铰接位需匹配车身轮拱内侧的安装支座，采用圆柱销轴配合衬套的连接形式，可释放一定角度的摆动自由度，适配车轮跳动时的角度变化；下端铰接位对应转向节的安装点位，轴销的同轴度公差控制在0.05mm以内，保证装配后无卡滞问题。螺旋弹簧的参数选取上，线径、螺距、有效圈数都经过载荷校核，

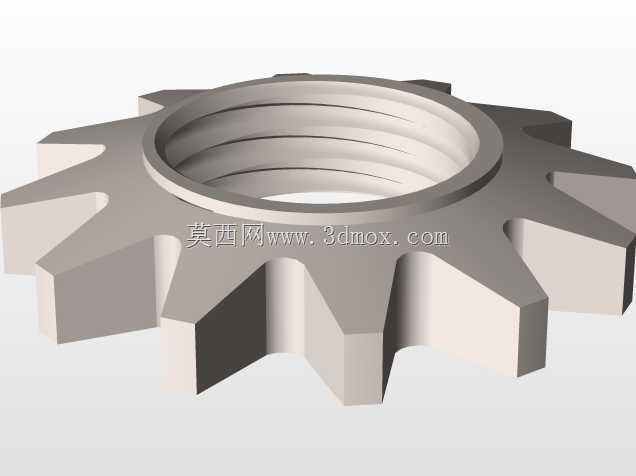

　　静态载荷下弹簧压缩量匹配整车空载离地间隙要求，动态冲击时最大压缩行程不会出现并圈现象，避免刚性冲击传递到车身。上下端的连接支座采用一体化铸造成型的结构思路，加强筋布置在载荷传递的主路径上，既保证支座的抗扭、抗冲击强度，又能控制整体重量，避免簧下质量过大影响操控响应。结构中预留的阻尼元件安装位，可适配筒式减震器的装配，弹簧与减震器的同轴度设计偏差控制在1mm以内，避免减震器工作时受到侧向力，延长密封件与活塞杆的使用寿命。在实际装车场景中，这套悬架可覆盖紧凑型家用车的前悬使用需求，垂直跳动行程设定为120mm，其中压缩行程70mm、回弹行程50mm，可应对城市道路绝大多数路况的冲击，同时在弯道行驶时，弹簧的刚度特性可提供足够的侧倾支撑，

　　减少车身侧倾幅度。设计过程中还考虑了维修拆装的便利性，上下销轴的拆卸空间预留足够，无需拆卸周边副车架、转向拉杆等部件即可完成弹簧与支座的更换，降低后期维护成本。结构的所有圆角过渡都做了应力释放处理，避免应力集中导致的支座疲劳开裂，弹簧两端的磨平圈设计保证了与支座接触面的贴合度，减少工作时的异响与偏磨问题。从建模细节来看，所有配合面的尺寸公差都按照整车装配要求设定，铰接位的衬套安装槽尺寸适配常规橡胶衬套的规格，无需额外开模定制配件，可直接选用通用标准件完成装配，进一步降低量产配套的成本。
