通用型阻尼弹簧隔振支撑构件

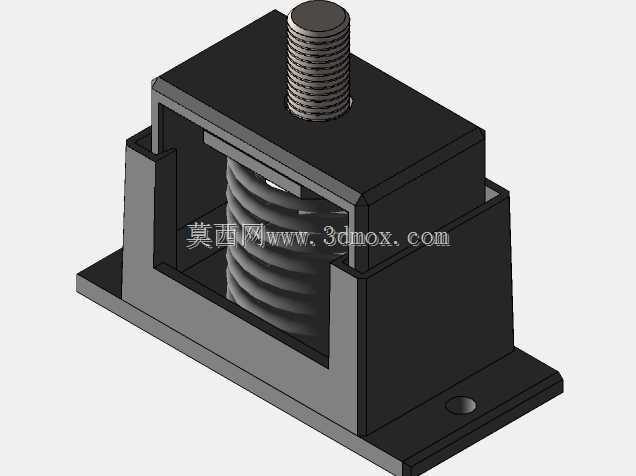

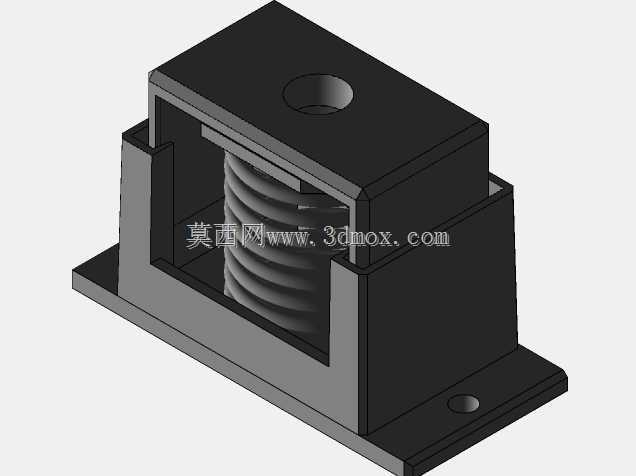

　　在工业厂房动力设备布设、建筑机电系统安装、精密仪器隔振基座搭建场景中，这类带限位框架的弹簧隔振构件是解决振动传递问题的核心部件，区别于纯橡胶隔振垫的低频性能短板，其依靠螺旋压缩弹簧的线性刚度特性，可覆盖5Hz到20Hz区间的振动隔离需求，适配风机、水泵、小型柴油机组、空调末端等常见旋转类设备的被动隔振需求。从结构设计逻辑来看，该构件采用上下分体式限位框架结构，下部为带安装孔的固定底座，上部为带设备连接螺孔的承载台，中间嵌套圆柱螺旋压缩弹簧，框架侧壁预留的滑动间隙既允许承载台沿垂直方向做小幅位移以发挥弹簧隔振作用，又能限制水平方向的过量滑移，避免设备启停瞬间的横向冲击力导致弹簧错位或构件脱出，

　　这种设计尤其适用于存在瞬时动载荷的设备安装场景，无需额外加装水平限位装置即可满足常规安装的安全冗余要求。在安装边界层面，底座的两个安装孔采用对称布设方案，适配常规膨胀螺栓或化学锚栓的固定间距，上部承载台的中心螺孔可直接对接设备底部的安装支脚，无需额外加工转接板，整体外廓的方形结构可并排布设多组构件，针对大重量设备可通过调整同点位安装的构件数量匹配总载荷，单组构件的额定载荷覆盖范围可通过更换内部不同线径的弹簧实现调整，框架本身的结构强度预留了1.5倍的过载余量，可应对设备运行中的短时过载冲击。从功能特性上看，封闭式的框架结构可避免弹簧直接暴露在户外或多粉尘环境中，减少弹簧表面锈蚀、杂物卡滞弹簧间隙的风险，相比外露式弹簧隔振器，

　　其后期维护频次更低，在地下机房、屋面露天设备安装场景中，无需额外加装防护罩即可满足长期使用要求。在实际选型过程中，结构设计人员需要先核算设备总重量及重心位置，确定各支撑点位的静载荷，再根据设备运行的扰动频率选择对应刚度的弹簧，确保隔振系统的固有频率低于扰动频率的1/√2，才能达到预期的隔振效率，该构件的框架结构统一了安装接口，更换弹簧时无需拆卸底座与设备的连接螺栓，仅需将上部承载台临时支撑后即可更换内部弹簧，大幅降低了后期运维的拆装工作量。在三维建模过程中，需要重点关注弹簧的并圈长度、自由高度与工作压缩量的匹配关系，框架内壁与弹簧外径的间隙控制在2mm到3mm之间，间隙过小会导致弹簧压缩时与框架壁摩擦产生异响，

　　间隙过大则无法起到有效的水平限位作用，上下安装面的平面度公差需要控制在0.1mm以内，避免安装后弹簧出现偏载导致刚度特性偏移，底座安装孔的沉头深度需要匹配常用膨胀螺栓的头部尺寸，确保螺栓安装后不突出底座平面，保证构件与安装基础面完全贴合。这类隔振构件在实际应用中，还可搭配阻尼垫层使用，在弹簧与上下承载面之间加装橡胶阻尼片，可进一步抑制共振区间的振幅放大效应，避免设备启停过程中经过共振点时产生过大的瞬时振动，框架上部预留的观测间隙可直接查看弹簧的压缩量，方便安装调试时快速判断各支撑点位的载荷是否均匀，无需额外拆卸构件即可完成载荷校准工作。
