手机侧边按键安装密封边框结构件

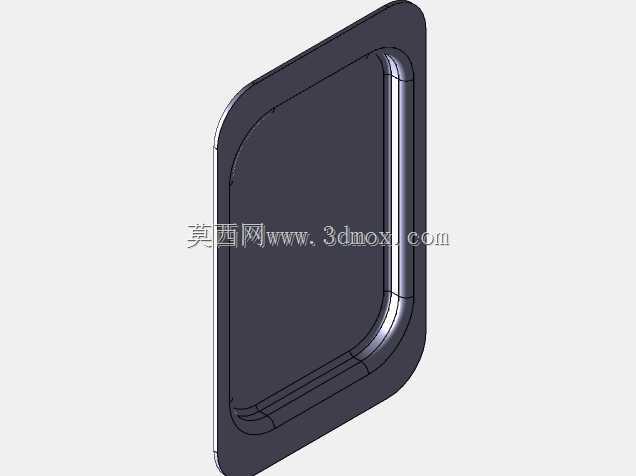

　　做消费电子结构设计这几年，手机侧边的密封边框件一直是整机防水、按键手感调校里容易踩坑的细节，很多初入行的工程师容易把这个件当成简单的装饰框，实际开模、装配、可靠性测试阶段要卡的参数非常多。这个结构件是对应手机侧边音量、电源按键区域的内嵌安装框，日常使用场景里，它首先要承担按键区域的密封防护作用，日常手汗、泼溅的液体、甚至户外使用时的扬尘，都要靠这个框和中框、按键软胶的配合来阻隔，避免液体、灰尘进入机身内部腐蚀按键FPC或者主板侧的元器件。从实际装配逻辑来看，这个框的安装边界是完全贴合手机中框侧边的内凹卡槽设计的，整体外轮廓做了大R角过渡，和手机中框的弧面曲率完全匹配，不会出现装配后段差刮手的问题，

　　框体的内槽是给侧边按键预留的滑动行程空间，槽体侧壁的厚度控制在0.8mm，既保证了注塑成型时的结构强度，不会因为按压力度大出现框体形变，又不会过多占用机身内部的堆叠空间，给电池、侧键排线留出足够的排布余量。设计的时候首先要考虑的是按键的按压手感反馈，框体和按键配合的导向槽做了0.1mm的单边间隙，表面做了抛光蚀纹处理，减少按键滑动时的摩擦阻力，按压的时候不会出现卡滞、偏斜的问题，长期使用也不会因为摩擦产生异响。框体靠近机身外侧的边缘做了一圈0.3mm的密封胶槽，装配的时候打防水密封胶之后，和中框贴合的面可以实现IP54级别的防护能力，胶槽的深度控制得很精准，不会因为胶量过多溢出到外表面影响外观，也不会因为胶量不足出现密封失效的问题。

　　很多工程师在做这类结构的时候容易忽略拔模角度的问题，这个框体的外侧拔模角度做了1.5度，内侧因为要和软胶按键配合，拔模角度做到2度，既方便注塑生产的时候脱模，减少披锋的产生，又能保证装配后的配合精度。另外这个框体的两端做了定位卡扣结构，装配的时候可以直接卡进中框的预留定位柱里，不需要额外打螺丝固定，减少整机的装配工序，卡扣的卡合量控制在0.25mm，既保证装配后不会出现松动脱落，又方便售后维修的时候拆卸，不会因为卡扣过紧拆件的时候断裂。从尺寸链的校核来看，这个框的整体长度刚好覆盖侧边三个按键的排布区域，宽度方向不超过中框侧边的厚度范围，装配后和中框的表面高度差控制在0.05mm以内，和屏幕、后盖的衔接处不会出现明显的缝隙，

　　外观一致性更好。实际做可靠性验证的时候，这个结构件要经过10000次的按键按压测试，-20℃到60℃的高低温循环测试，还有汗液腐蚀测试，框体的材质选用的是加纤20%的PC材料，强度足够，耐候性好，长期使用不会出现发黄、形变的问题。很多人觉得手机上的小结构件不重要，实际每一个尺寸、每一处倒角、每一个卡扣的设计，都影响着整机的使用体验和可靠性，就拿这个侧边框来说，如果导向槽的间隙做小了，低温环境下材料收缩就会导致按键卡滞按不动，如果间隙做大了，按键就会晃动感明显，手感松散，密封胶槽的深度如果差0.1mm，防水测试就可能出现漏水的问题，定位卡扣的卡合量如果差0.1mm，要么装不上，要么用久了松动翘边。做结构设计就是要在这些毫米级的细节里反复校核，结合材料特性、装配工艺、使用场景去调整每一处参数，才能让最终的产品在实际使用里不出问题，给用户带来稳定一致的使用感受。
